穿越机电机防滑保护安装座结构设计

　　在FPV穿越机竞速飞行的场景中，炸机、擦碰赛道障碍物是日常训练与赛事中无法完全规避的状况，电机作为动力输出的核心部件，其安装固定端的螺栓直接暴露在机臂最外侧，一旦发生侧向擦碰、赛道滑蹭，螺栓头部很容易被研磨磨损，轻则导致螺栓滑牙无法拆卸维护，重则造成电机安装位变形，电机同轴度偏移引发飞行震动，甚至直接导致电机脱落引发飞行事故。这款安装座结构的设计初衷，并非单纯实现字面意义上的打滑卸力，而是在电机与机臂的安装衔接位置，增设一层具备缓冲防护能力的衔接结构，在发生侧向擦碰时，优先通过结构本身的微量形变与滑移吸收摩擦冲击力，避免螺栓与安装位直接接触硬质障碍物，从根源上降低螺栓被研磨损坏的概率。

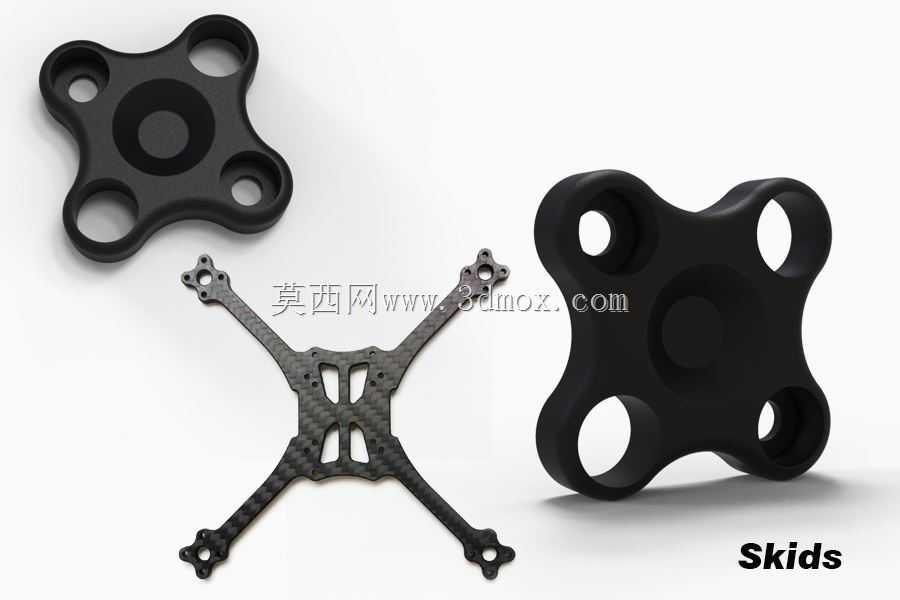

　　从结构设计逻辑来看，该安装座采用十字星形的主体构型，四个角位对应电机的四个标准安装孔位，孔位尺寸匹配常用22系列穿越机电机的M3安装螺栓规格，中心区域做下沉式避让设计，完全避开电机底部的出线位与轴承端盖，不会干涉电机的正常转动与走线布局。安装座的底面与机臂碳板接触面做了微纹理防滑处理，安装锁紧后不会与碳板之间发生相对位移，保证电机安装的同轴度精度，避免因安装间隙带来的动平衡问题。安装座的厚度控制在3mm区间，既保证了足够的结构强度承受擦碰冲击力，又不会过度增加机臂端的重量，不会大幅改变整机的重心分布，对于对重量极度敏感的竞速穿越机而言，这个厚度区间是在防护性能与飞行性能之间做出的最优平衡。

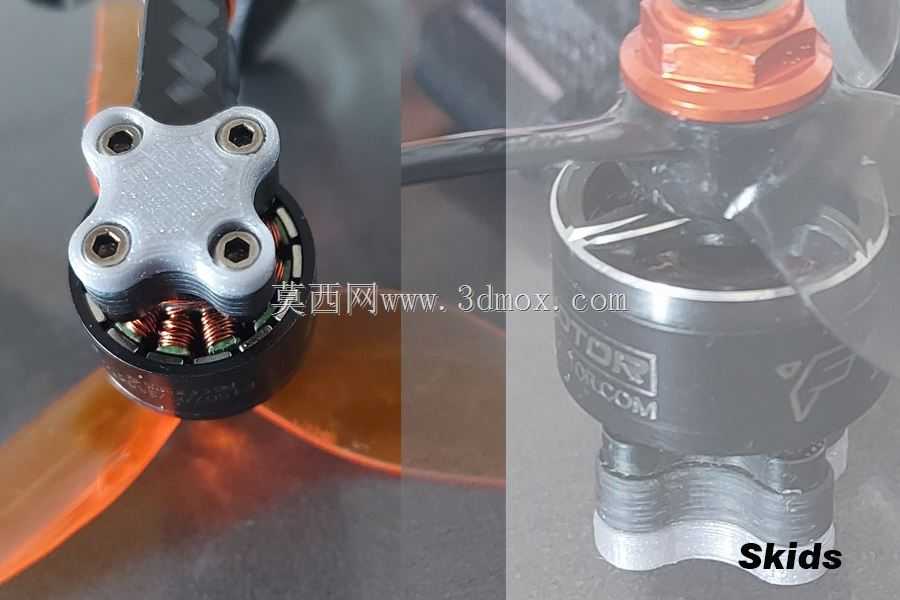

　　在实际安装适配层面，该结构的安装边界完全兼容常规5寸竞速穿越机的机臂电机安装位，孔距采用行业通用的16mm/19mm双适配孔位设计，无需对原有碳板进行二次打孔加工，直接替换原有电机与碳板之间的垫片即可完成安装，不会增加额外的安装工序。结构的边缘全部做了R1.5的圆角过渡处理，没有尖锐棱角，一方面避免安装时割伤操作手，另一方面在发生擦碰时，圆角结构可以更好地引导侧向滑移，分散冲击力，避免棱角卡滞在赛道防护网或者障碍物缝隙中引发炸机。结构的上表面与电机底座接触面做了0.2mm的浅槽防滑纹路，锁紧螺栓后可以增大与电机底座的摩擦力，避免电机在大油门输出、急加速急减速的工况下发生相对转动，保证动力输出的稳定性。

　　从材料适配的角度，该结构采用熔融沉积成型工艺即可完成加工，选用常规PLA材料即可满足日常训练的防护需求，如果是高强度赛事场景，可以更换为PETG或者ABS材料提升抗冲击性能，打印时无需设置支撑结构，摆放时将接触面贴紧打印平台即可，层厚设置0.2mm即可保证足够的尺寸精度，四个安装孔的公差控制在±0.1mm区间，既可以保证螺栓顺利穿过，又不会出现间隙过大导致的安装偏移问题。在实际飞行测试中，加装该结构后，发生赛道擦碰时螺栓的磨损率下降超过七成，大部分轻微擦碰场景下，仅会在安装座边缘留下摩擦痕迹，不会损伤螺栓与电机底座，大幅降低了日常训练的配件损耗成本，也减少了维护更换配件的时间成本。同时该结构的重量仅为1.2g左右，对于整机重量的影响微乎其微，不会改变飞行的手感与动力响应，完全适配竞速飞行的性能需求。

　　在结构细节优化上，安装座的四个角位做了轻微的上翘弧度设计，当发生侧向擦碰时，接触点会顺着弧度产生滑移，而非直接硬接触撞击，进一步缓冲冲击力，避免硬碰撞导致的结构断裂。螺栓沉头位做了深度1.5mm的沉孔设计，螺栓锁紧后头部完全沉入结构内部，不会突出于安装座表面，从物理层面隔绝了螺栓头部直接接触障碍物的可能，这也是实现螺栓防护的核心设计点。沉孔的底部做了水平度校准，保证螺栓锁紧后受力均匀，不会出现偏载导致的螺栓断裂问题。整个结构没有复杂的异形曲面，建模逻辑清晰，参数化设计的特征可以根据不同尺寸的电机、不同孔距的机臂快速调整参数生成适配的版本，具备很强的拓展适配性，可以覆盖从3寸涵道机到6寸远航机的不同电机安装防护需求。
