传感器安装支撑焊接式框架结构

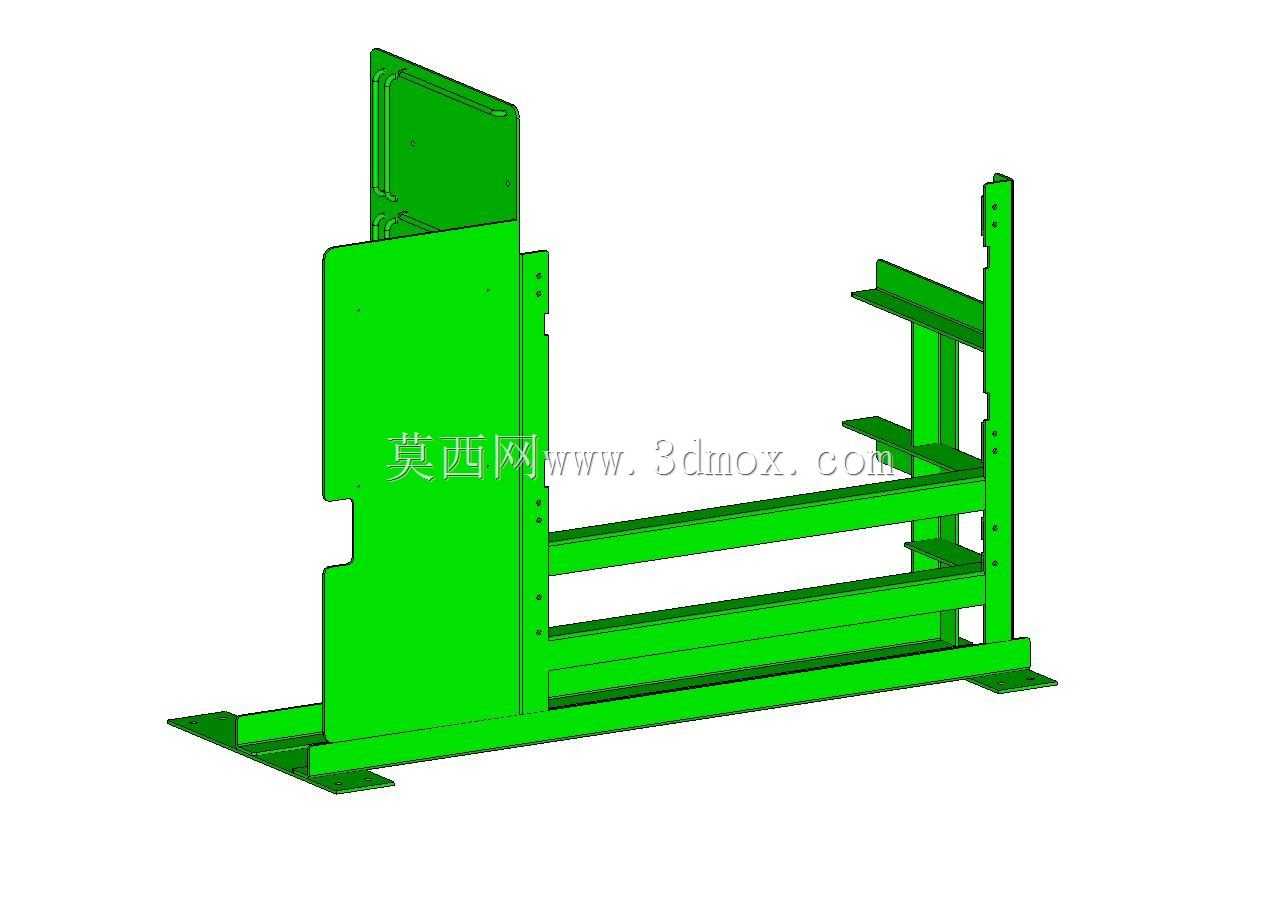

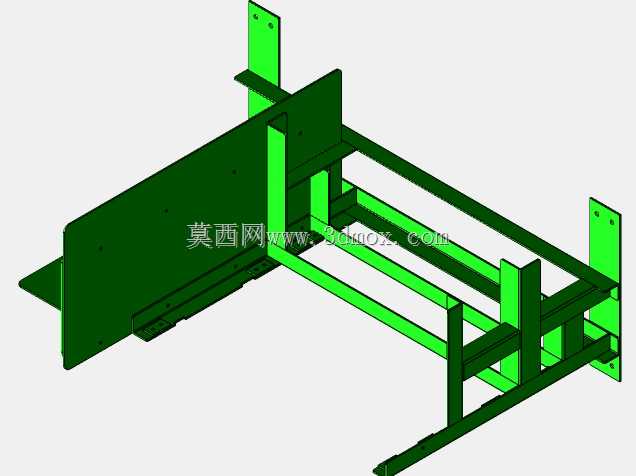

　　这套支撑框架主要面向工业现场传感器类检测元件的集成安装场景，常见于自动化产线的检测工位、物流分拣线的点位识别区域、非标设备的信号采集单元安装位，用来承载光电类、位移类、视觉类传感器及配套的走线、防护附件，避免检测元件直接固定在设备本体上带来的震动干扰、位置偏移问题。从结构组成来看，整体采用分体焊接后整体加工的工艺思路，底部是两条平行的落地支撑梁，梁端预留了平贴安装的基准面，可通过膨胀螺栓或压块直接固定在设备机台、地面预埋板上，底部支撑梁的跨度根据常规传感器检测工位的操作空间设定，两侧的竖直立柱采用带翻边的C型钣金折弯结构，立柱上沿高度方向排布了多组等距安装孔，可根据检测高度需求灵活调整上层横梁的固定位置，适配不同检测距离、

　　不同安装高度的传感器布置要求。左侧的竖直安装立板是整个框架的核心承载面，板体做了多段缺口避让设计，既可以用来固定主检测传感器的安装座，也能预留出传感器接线、接头插拔的操作空间，立板与底部横梁、后侧横向连接梁之间采用满焊连接，焊后整体做安装面的铣平处理，保证立板的平面度与竖直度，避免传感器安装后出现检测角度偏差。上层的分层托板结构，可用来放置传感器配套的信号放大器、接线端子排等附属元件，托板与立柱之间采用可拆卸的螺栓连接，后期维护时可直接拆下托板进行线路检修，不需要拆解整个框架结构。设计过程中优先考虑了现场安装的容错性，所有安装孔均采用长圆孔设计，允许安装时在水平、竖直方向做±5mm的位置微调，抵消现场安装基面的加工误差、

　　设备运行带来的微小位移。框架的整体外形尺寸适配常规工业工位的安装边界，整体宽度控制在单人工位操作的合理范围内，深度不会超出设备机台的安装边缘，避免影响现场人员的操作通道，高度方向可根据实际需求通过更换不同长度的立柱进行调整，基础款的高度覆盖常规0.5-1.2米检测高度的传感器安装需求。结构受力层面，底部支撑梁的截面选型经过承重校核，即使搭载多组传感器及配套防护外壳，整体形变量也控制在0.1mm以内，不会因为长期承重出现立柱倾斜、检测点位漂移的问题。所有钣金构件的折弯圆角均做了钝化处理，避免安装调试过程中划伤操作人员、损坏传感器线缆，框架的表面处理采用喷塑工艺，可适配车间内的油污、粉尘环境，长期使用不会出现锈蚀掉漆的问题。

　　在实际应用中，这套框架可直接与各类非标检测设备配套，不需要额外做二次结构改造，安装时只需要将底部支撑梁固定在基准面上，再根据检测需求调整立板、托板的位置，固定传感器后即可完成接线调试，相比现场临时焊接的支架，整体安装精度更高，后期调整维护的灵活性更强，也能保证不同工位的传感器安装结构统一，方便备件的统一管理与更换。
