内燃机用铝合金活塞头结构三维数模

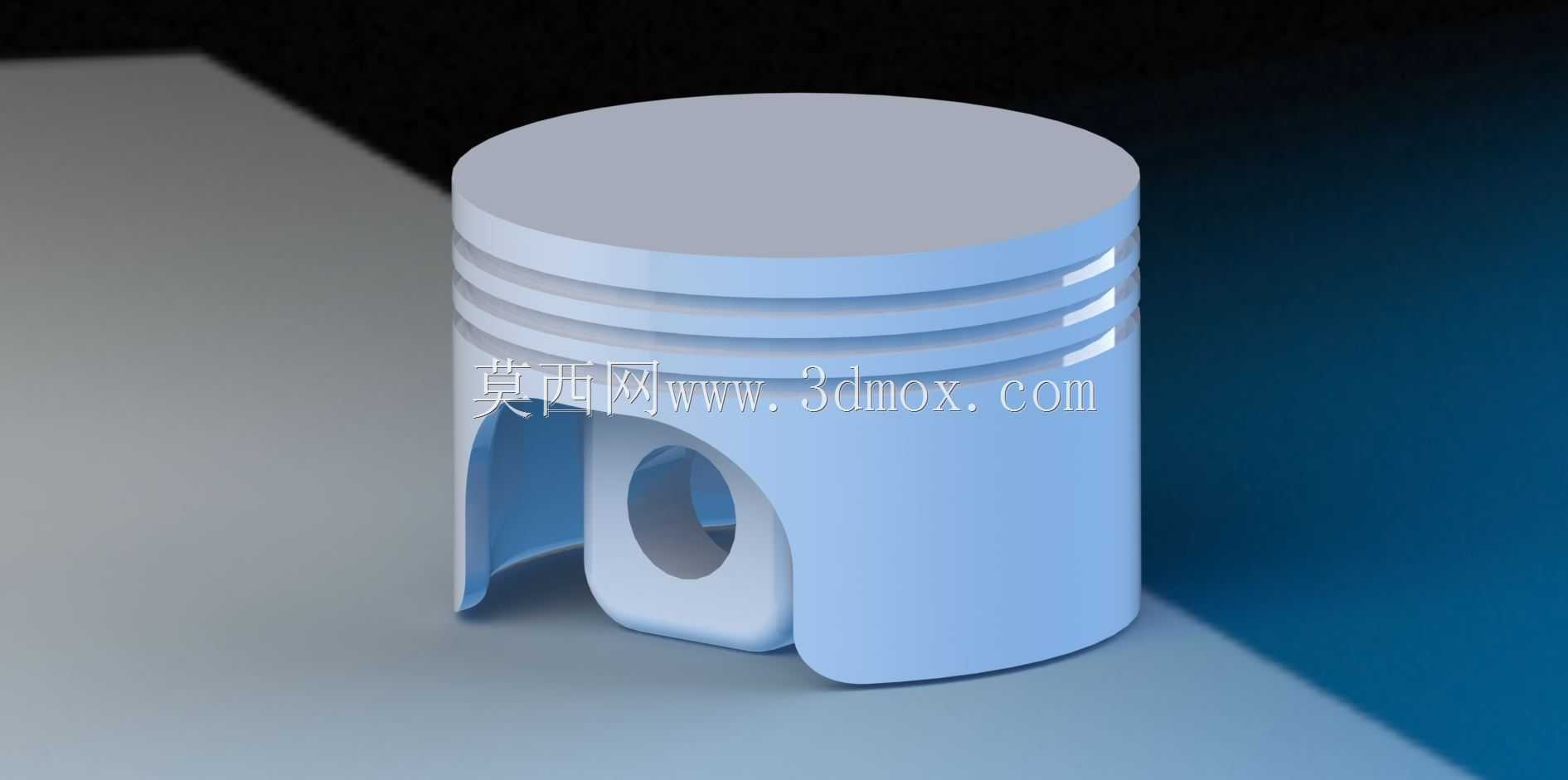

　　在往复式内燃机的核心做功结构里，活塞头是直接承接燃烧爆发力、完成能量转换的关键部件，日常做动力总成配套设计时，这类零件的建模精度直接影响后续仿真、装配以及量产阶段的性能表现。这个活塞头的整体外形采用圆柱式主体设计，顶部为平整的燃烧室承接面，没有做异形凹坑造型，适配平顶燃烧室的小排量通用汽油机场景，这类结构常见于通用园林机械、小型发电机组的动力单元，加工难度低，压缩比控制稳定性好，适合批量量产的低成本动力方案。

　　从功能结构来看，活塞头上部设置了三道环槽结构，最上方两道为气环安装位，最下方一道为油环安装位，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免做功冲程的高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。环槽的宽度、深度以及槽间的壁厚都经过受力校核，保证在高温高压工况下不会出现环槽变形、活塞环卡滞的问题。活塞头下部的销座部分采用对称式镂空结构，中间开设活塞销安装孔，用于连接活塞与连杆，将活塞承受的气体作用力传递给连杆，进而带动曲轴旋转输出动力。销座与主体的过渡位置做了圆弧过渡处理，避免应力集中导致的活塞裙部开裂问题，这部分的结构强度直接决定了活塞的抗冲击疲劳寿命。

　　设计过程中首先要确定的是活塞的整体外径尺寸，这个尺寸需要和配套气缸的内径做公差匹配，预留合适的热膨胀间隙，间隙过小会导致热态下活塞胀缸拉缸，间隙过大则会出现敲缸、密封不良的问题。活塞的总高度需要匹配发动机的行程以及连杆的摆动范围，避免活塞在上止点时碰撞气门，在下止点时活塞裙部脱出气缸。活塞销孔的中心位置需要经过偏心设计校核，通常会向主承压侧偏移一定距离，降低活塞换向时对气缸壁的敲击噪音，这部分的偏移量需要根据发动机的最高转速、爆发压力做匹配调整。裙部的型线设计不是正圆柱，而是采用中凸变椭圆的型面，冷态下裙部与气缸壁的接触为线接触，热态膨胀后裙部可以均匀贴合气缸壁，既保证导向性能，又能降低摩擦阻力。

　　从安装边界来看，活塞头装入气缸后，顶部与气缸盖、气缸壁共同组成燃烧室，活塞环装入环槽后需要保证开口间隙、侧隙、背隙都在设计范围内，活塞销穿过销座孔后需要用卡簧做轴向限位，避免活塞销轴向窜动刮伤气缸壁。这类活塞头通常采用铝合金材质锻造或者铸造加工，铝合金材质重量轻，导热性能好，可以快速将顶部的热量传递给气缸壁散出，降低活塞自身的热负荷，同时轻量化的活塞可以降低往复运动的惯性力，提升发动机的转速响应能力。在建模过程中，所有的过渡圆角、环槽的倒角、销孔的倒角都需要准确还原，这些细节虽然不影响整体装配，但会直接影响后续有限元受力分析的结果准确性，也会影响加工工艺的编制，比如环槽的锐角如果不做倒角处理，安装活塞环时容易刮伤活塞环的镀层，也会在工作过程中出现应力集中导致环槽崩裂。

　　在实际应用场景中，这类平顶活塞头除了通用汽油机，也可以适配小型空气压缩机、往复泵的动力端结构，工作原理都是通过活塞在缸体内的往复运动完成容积变化，进而实现能量传递或者流体输送，不同场景下的活塞环配置、材质选择会有一定差异，但主体结构逻辑一致。做这类零件的三维建模时，需要重点关注各配合面的尺寸公差、形位公差标注，比如活塞销孔的圆柱度、销孔与活塞轴线的垂直度、环槽与活塞轴线的垂直度，这些形位公差如果超差，会直接导致活塞工作时出现偏磨、卡滞、密封失效等问题。另外活塞头部的热负荷较高，顶部厚度需要满足热强度要求，避免长期高温下出现顶部熔蚀、变形的问题，同时顶部厚度也不能过大，否则会增加活塞整体重量，也会降低燃烧室的散热效率。
