齿轮式排挡换挡传动机构结构设计

　　这套齿轮式排挡传动结构，核心应用场景覆盖手动变速操纵系统的动力传递环节，常见于小型代步车辆、工程作业机具、专用试验台架的换挡操纵单元中，承担操作者换挡动作到变速执行端的运动转换、力矩传递功能。从实际使用需求出发，该结构摒弃了传统连杆式排挡的长距离传动间隙问题，通过定轴齿轮啮合的方式实现换挡行程的精准传递，能有效降低操纵过程中的虚位，提升换挡动作的反馈清晰度。

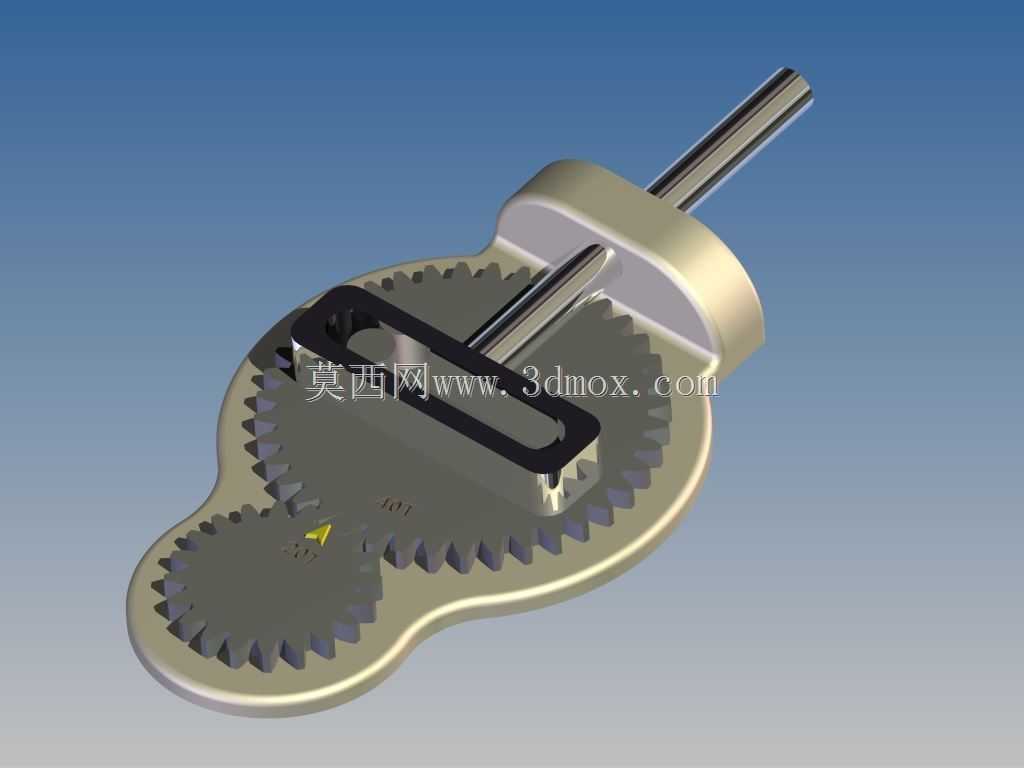

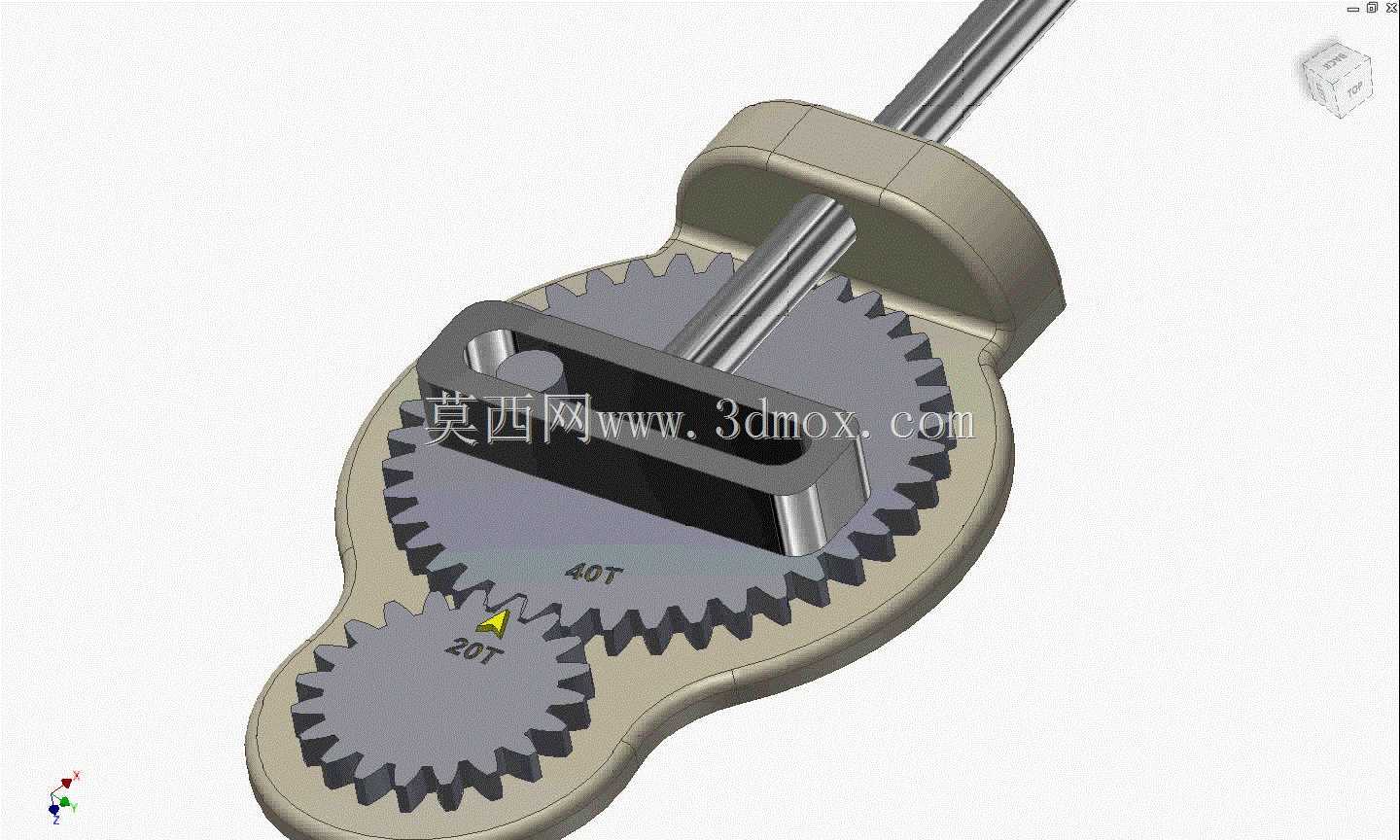

　　设计过程中首先确定了传动比匹配逻辑，结构中包含40齿与20齿两个啮合圆柱直齿轮，2:1的传动比设置可将换挡杆的输入行程按比例缩放，适配不同安装空间下的操纵行程需求，大齿轮与换挡拨杆的滑动槽集成设计，滑动槽采用长圆形腰型结构，可容纳换挡杆的摆动行程，将杆系的弧线摆动转化为齿轮的定轴转动，避免运动卡滞。齿轮副的啮合侧隙控制在0.02-0.05mm区间，既保证常温下转动无卡滞，也能抵消加工误差带来的装配偏差，同时减少换挡过程中的齿轮撞击异响。

　　壳体采用分体式葫芦形轮廓设计，轮廓完全包覆两个啮合齿轮的齿顶圆，齿顶与壳体内壁的间隙控制在1.5mm，既避免齿轮运转过程中与壳体发生剐蹭，也能在壳体内预留润滑脂存储空间，无需额外设置密封油腔即可实现齿轮副的长期脂润滑，降低维护成本。换挡杆贯穿壳体上部的支撑座，支撑座内设置自润滑衬套，衬套与换挡杆的配合间隙为0.03mm，可承受换挡过程中的径向载荷，同时保证杆系摆动的顺滑度，支撑座与壳体采用一体化铸造成型，减少装配环节的累积误差。

　　从安装边界来看，整个机构的最大外轮廓尺寸控制在120mm80mm65mm区间，壳体底部设置两个对称的安装定位孔，孔距为70mm，可直接通过M6螺栓固定在安装基座上，安装面平面度要求为0.1mm，保证装配后齿轮轴系的平行度误差不超过0.04mm，避免齿轮偏载导致的齿面异常磨损。换挡杆的伸出长度为90mm，端部预留标准球头安装螺纹，可适配通用规格的换挡手球，满足不同操纵握持需求。

　　功能特性层面，该结构可实现多挡位的行程定位，齿轮转动过程中通过外接的定位钢珠与齿轮端面的定位凹坑配合，实现各挡位的入挡自锁，避免行驶或作业过程中出现跳挡问题。齿轮采用40Cr材质调质处理，齿面硬度达到220-250HBW，可承受频繁换挡带来的冲击载荷，齿部精度等级为8级，满足中低速传动的平稳性要求。滑动槽与换挡杆下端的滑块配合，滑块采用耐磨POM材质，摩擦系数低，长期往复滑动无明显磨损，可保证机构全生命周期内的操纵手感一致性。

　　设计时还充分考虑了装配工艺性，所有轴系零件均采用同轴定位设计，装配时可从壳体一侧依次装入齿轮轴、齿轮、换挡杆组件，最后通过端盖压紧固定，无需复杂的专用工装，单台装配时间可控制在5分钟以内，适合批量生产装配。壳体采用铝合金压铸成型，整体重量仅为0.32kg，相比传统钢制连杆排挡结构减重40%以上，符合轻量化设计要求，同时铝合金壳体的散热性能优异，可将齿轮运转过程中产生的摩擦热量快速导出，避免润滑脂高温失效。

　　在实际工况适配中，该结构可适应-30℃到80℃的工作环境温度，衬套与滑块的非金属材质经过耐低温配方处理，低温环境下不会出现脆化卡滞问题，可满足户外作业设备的使用需求。齿轮啮合的传动效率可达96%以上，操纵过程中无明显的力损失，操作者施加在换挡杆上的力可几乎无损耗地传递到换挡执行端，降低换挡操纵力度，提升长时间操作的舒适性。
