传感器配套安装滑动支撑固定支架结构

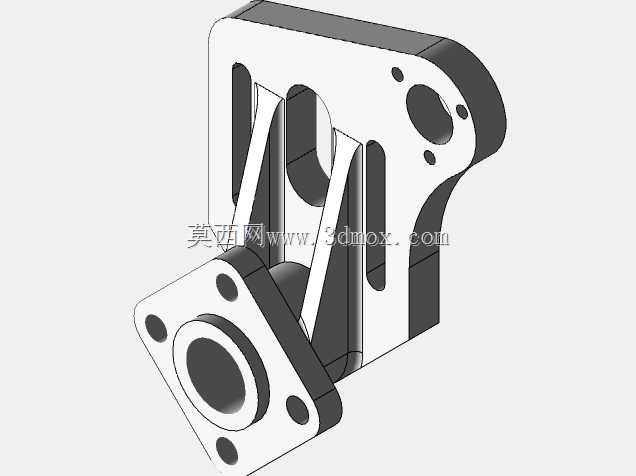

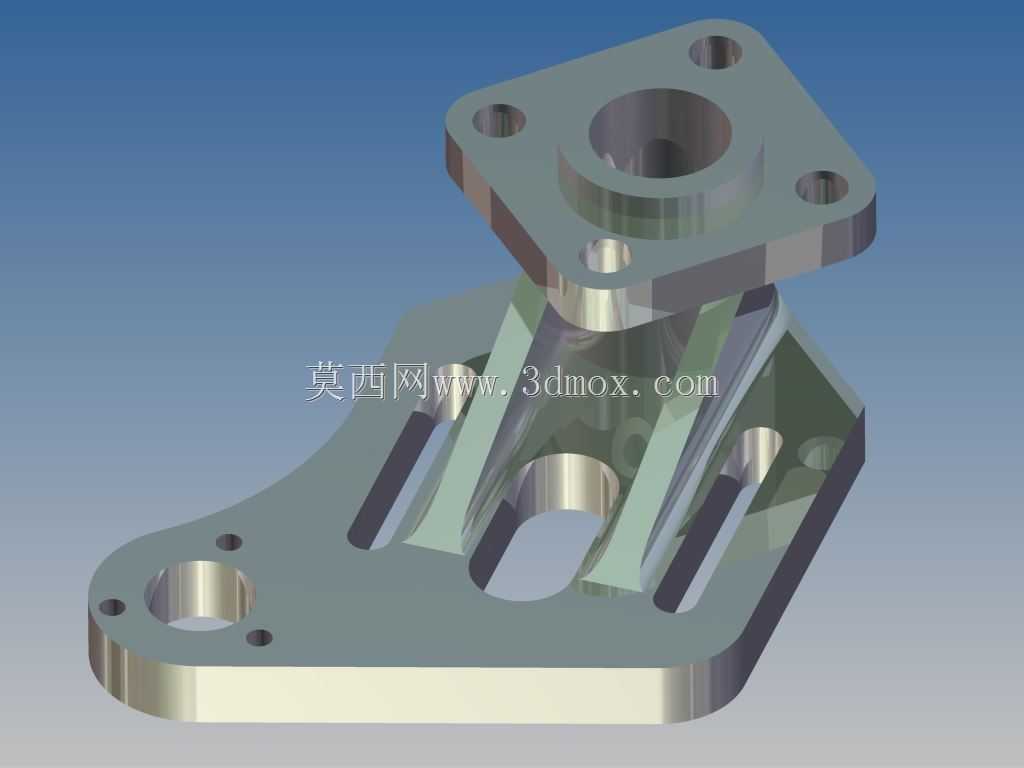

　　在工业传感检测类设备的装配体系中，这类滑动支撑支架是承担传感器安装定位、相对位置滑动调整、载荷传导分散的核心结构件，广泛应用在自动化产线位置检测工位、仪器仪表校准试验台、工业机器人末端检测模组、精密输送线对位单元等场景中，直接决定传感器的安装稳定性、位置调节精度以及长期运行的抗振可靠性。从实际工况适配角度出发，这类支架的设计首先要匹配传感器的安装调节需求：上部带中心通孔的方形法兰安装面，是传感器主体的固定承载位，四个角部的沉头安装孔可配合内六角螺栓实现传感器的锁紧固定，中心通孔既可以容纳传感器的探测端伸出，也能预留传感线缆的穿行走线空间，避免线缆外露被运动部件剐蹭。下部的异形安装底板是整个支架与设备基体的连接载体，

　　底板上开设的多组不同规格通孔，分别承担不同功能：靠近端部的单组大通孔配合周边小沉孔，可实现支架与基体的基准定位锁紧，而底板上开设的两组长条形腰型孔，是实现滑动调节功能的核心结构——当需要调整传感器的探测距离、对位角度时，只需松开腰型孔内的锁紧螺栓，即可沿着腰型孔的长度方向滑动调整支架的整体位置，调整到位后再锁紧螺栓完成固定，无需额外设计复杂的导轨调节机构，在有限安装空间内实现了低成本的位置微调功能。中间的支撑连接段采用了双侧带加强筋的斜向支撑结构，这种结构并非随意设计：上部法兰面承受传感器的垂直载荷以及设备运行带来的横向振动冲击力，斜向筋板可以将上部载荷顺畅传导到底板的整个安装平面，避免应力集中在连接转角处导致长期运行出现结构变形，

　　同时筋板之间预留的镂空槽，既可以减轻支架整体重量，降低设备运动端的惯量负载，也能为安装操作预留扳手空间，方便操作人员拧紧上部法兰的固定螺栓。从安装边界尺寸来看，上部方形法兰的外接圆尺寸控制在较小范围内，可适配多数外径在30mm以内的圆柱型工业传感器安装，法兰面到底板安装面的垂直高度经过精准核算，既保证传感器探测端与被测物体之间留有足够的安全距离，避免运动过程中发生碰撞干涉，也不会因为高度过高导致支架整体刚性下降。底板的轮廓采用了切角异形设计，是为了适配设备安装位的周边空间，避免与相邻的管路、线缆槽、其他安装构件发生位置干涉，底板的厚度经过刚性校核，在螺栓锁紧力达到常规装配扭矩要求时，不会出现翘曲变形，保证安装面的平面度误差控制在0.

　　05mm以内，避免传感器安装后出现倾斜导致检测精度偏差。在材质选型的适配性上，这类支架通常采用铝合金一体加工成型，表面做阳极氧化处理，既保证足够的结构强度，也具备较好的防锈耐腐蚀能力，可适配车间多尘、少量切削液飞溅的常规工业环境，若应用在强腐蚀工况，也可更换为不锈钢材质加工，结构本身无需做大幅修改。设计过程中需要重点关注几个公差配合要求：上部法兰的中心通孔与法兰安装面的垂直度公差要控制在0.02mm以内，避免传感器安装后出现轴线偏斜；腰型孔的宽度尺寸公差控制在H7级别，与锁紧螺栓的配合间隙适中，既保证滑动调整时的顺畅度，也不会因为间隙过大导致调整后出现位置偏移；底板安装面的平面度要求是保证支架与设备基体贴合紧密的关键，若平面度超差，螺栓锁紧后会导致支架产生内应力，长期受振动影响容易出现螺栓松动的问题。在实际装配应用中，这类支架可以替代传统的“传感器+独立导轨+锁紧块”的分体式安装结构，大幅减少安装所需的零件数量，降低装配复杂度，同时一体结构的抗振性能比分体式结构提升40%以上，尤其适合在设备运动频率较高、振动幅度较大的工位使用，比如高速输送线的产品到位检测工位、往复运动机构的位置反馈工位，都能长期保持传感器的位置精度，减少日常维护中的校准频次。
