在流体增压与动力转换类设备中,涡轮叶轮是核心做功部件,其结构设计直接决定整机的能量转换效率与运行稳定性。这类叶轮常见于车用涡轮增压器、小型燃气轮机、工业离心风机、航空辅助动力单元等场景,核心作用是将流体的动能、压力能与机械能进行转换,比如在涡轮增压器中,发动机排出的高温高压废气冲击叶轮叶片,带动叶轮高速旋转,同轴带动压气机叶轮压缩进气,提升发动机进气量,从而在不增加发动机排量的前提下提升动力输出,降低燃油消耗与排放。

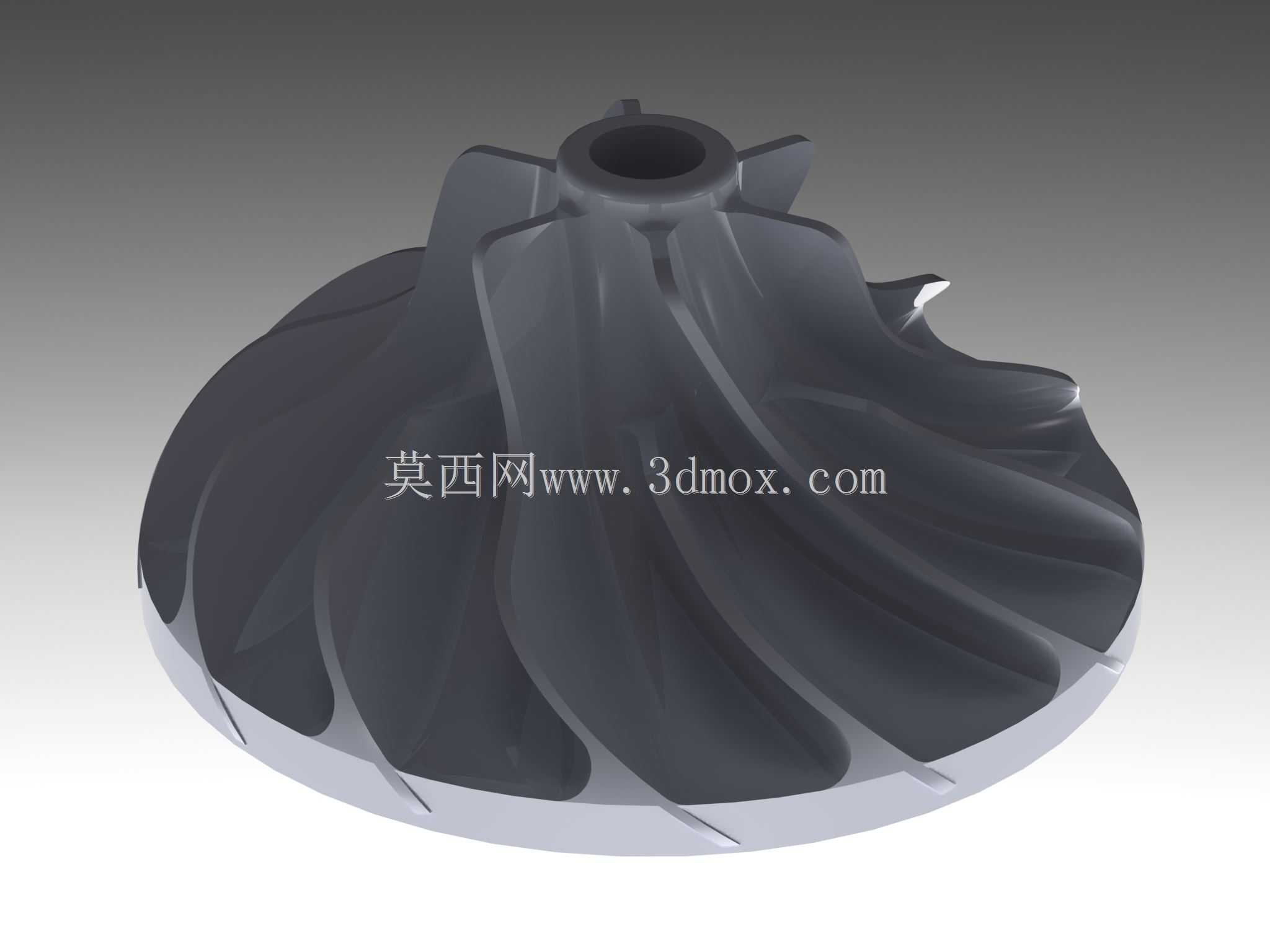

从结构设计逻辑来看,这款涡轮采用后弯式三元流叶片构型,叶片型线并非简单的直纹面,而是沿径向与轴向同时扭曲,这种设计是为了适配流体在流道内的实际流动轨迹,减少气流在叶片表面的分离与涡流损失,提升能量转换效率。叶轮整体为轮盘与叶片一体化结构,中心设置带台阶的安装轴孔,轴孔的内径公差、端面跳动量是安装配合的核心控制参数,装配时需要与转轴过盈配合或者通过锁紧螺母定位,保证高速旋转时的同轴度,避免动平衡超标引发振动。轮盘的型线从中心轮毂处向外缘逐渐变薄,既可以降低叶轮整体转动惯量,提升动态响应速度,又能保证叶片根部的结构强度,承受高速旋转时的离心力与流体冲击载荷。

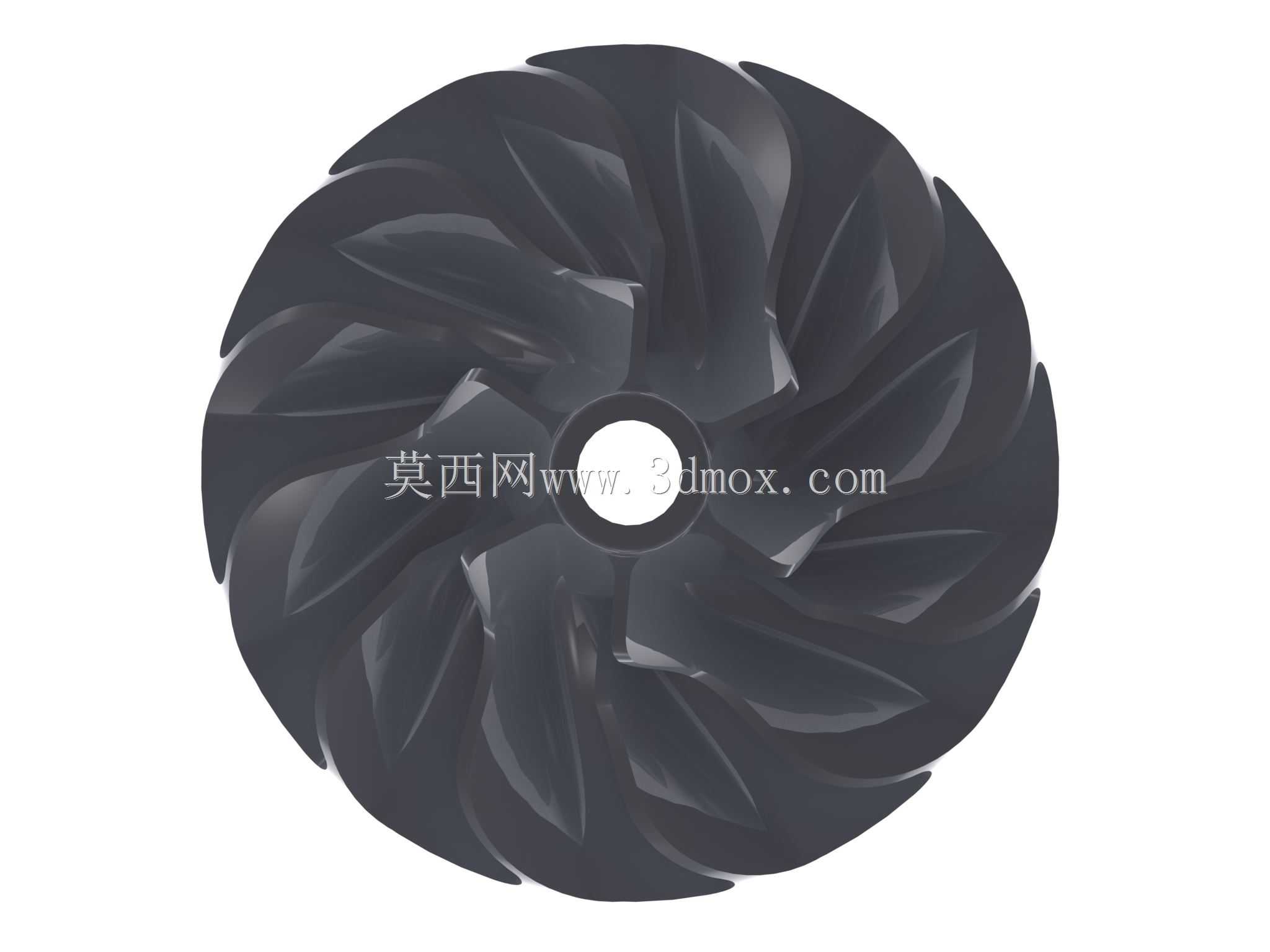

叶片的数量与分布经过流场仿真优化,相邻叶片之间形成的流道从入口到出口呈渐扩形态,适配流体膨胀做功过程中的体积变化,流道表面的粗糙度要求极高,一般铸造后需要经过抛光处理,减少流体沿程摩擦损失。叶轮的外缘直径与安装接口尺寸,需要匹配对应的涡壳流道尺寸,二者的配合间隙直接影响漏气损失,间隙过大会导致部分流体不经过叶片做功直接泄漏,降低效率,间隙过小则可能在热态运行时因为热膨胀出现刮碰故障。在实际设计过程中,需要考虑不同工况下的热变形量,比如车用增压器涡轮长期工作在数百摄氏度的废气环境中,材料一般选用高温合金,建模时需要预留热膨胀间隙,同时通过有限元分析校核叶片根部的应力集中情况,避免高速旋转时出现叶片断裂故障。

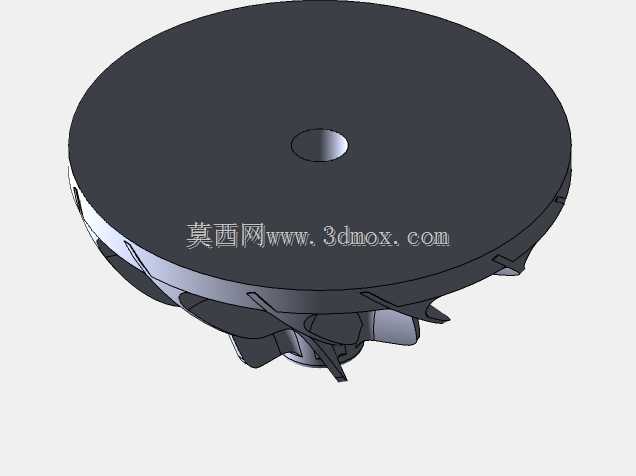

从安装边界来看,叶轮中心轴孔的轴向定位台阶高度决定了其在转轴上的安装位置,轴孔内可设置键槽或者采用无键过盈配合传递扭矩,轮盘背面的平面需要与转轴轴肩端面贴合,保证装配垂直度。叶轮的轴向总高度需要匹配涡壳与轴承体的安装空间,避免装配后出现轴向窜动干涉。在建模过程中,叶片的型线需要通过点云拟合或者参数化方程生成,保证每个叶片的型线一致性,否则会导致动平衡量超标,运行时出现振动噪声,严重时会损坏轴承与密封件。这类叶轮的动平衡精度要求一般达到G2.5级以上,建模时需要保证结构的圆周对称性,后续加工完成后还需要进行动平衡去重处理。
在实际应用场景中,不同领域的涡轮叶轮设计侧重点存在差异,比如工业风机用涡轮更侧重低压大流量工况下的效率,叶片型线相对平缓;而增压器用涡轮需要兼顾高速响应与耐高温性能,叶片更短更厚,结构强度冗余更高。这款叶轮的叶片前缘做了圆角处理,降低流体冲击时的应力集中,叶片尾缘厚度较薄,减少尾迹涡流损失。轮盘中心的轮毂部分做了加厚处理,提升与转轴配合的结构强度,轮毂与叶片的过渡位置采用大圆角过渡,避免应力集中引发的疲劳裂纹。在三维建模过程中,需要先构建子午面流道轮廓,再基于叶型参数生成叶片曲面,最后通过布尔运算整合轮盘与叶片结构,同时对所有过渡位置做倒圆角处理,还原真实零件的工艺特征,避免模型出现尖锐棱角导致后续仿真分析出现应力奇异问题。
