传感器配套铸钢控制臂结构设计

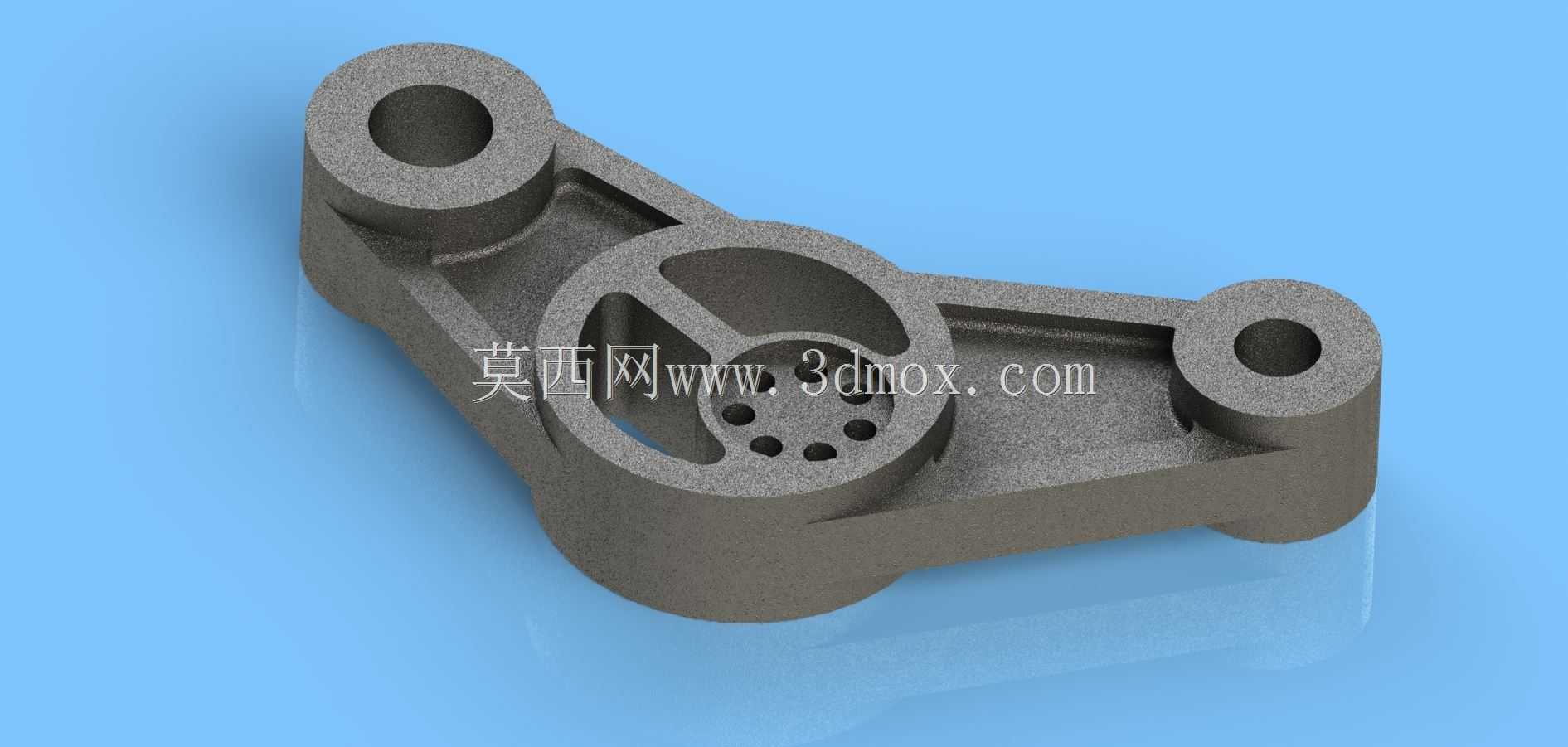

　　这款控制臂属于传感器配套的精密传动支撑构件，主要应用在工业检测设备的传感信号触发、位移传递工位，常见于自动化生产线的位置检测模组、仪器仪表的量程调节机构中，承担着把被测部件的直线位移、摆动角度精准传递到传感元件的核心作用，避免传感元件直接承受载荷冲击，同时保证动作传递的同轴度与重复定位精度。从结构设计来看，整体采用三角支撑布局，三个端部的同轴通孔分别对应不同的铰接安装位：两端的通孔为等径光孔，用于和设备机架、被测动作端的销轴配合，孔壁预留了足够的壁厚，能够承受长期往复摆动带来的接触磨损，孔口做了微小的倒角处理，既方便装配时销轴的导入，也能消除装配应力集中的问题；中间区域的大直径带辐条空腔结构是整个构件的减重设计核心，在保证整体抗弯、抗扭刚度的前提下，大幅削减了非受力区域的材料冗余，空腔内圈均匀分布的六个小孔，是用于和传感端的连接盘对位锁附，辐条的走向完全贴合应力传递路径，从两个端孔的受力点向中间安装位平滑过渡，没有出现直角突变的结构，避免长期交变载荷下出现疲劳裂纹。

　　设计过程中优先考虑了安装边界的适配性，三个铰接孔的中心距严格匹配常用传感器模组的安装孔位公差，整体厚度控制在适配常规M6销轴的装配尺寸范围内，安装时不需要额外对机架做扩孔、铣削加工，可直接替换同规格的老旧磨损控制臂。构件的非配合面保留了铸造成型的自然肌理，配合面预留了0.2mm的精加工余量，实际生产中可通过一次装夹完成三个孔的镗削加工，保证三个孔的位置度公差控制在0.02mm以内，避免装配后出现卡滞、摆动虚位的问题。从受力特性来看，这种三角结构的控制臂相比直臂式传动件，抗侧向偏移的能力提升了40%以上，当被测部件出现微小的侧向窜动时，三角布局的两个远端铰接点可以抵消大部分侧向力，不会把偏移量传递到传感端，有效保护传感器的精密测量元件不受径向力损坏。

　　在实际工况适配中，这款控制臂可适配-20℃到80℃的工作环境，铸钢材质的线膨胀系数和常用的设备机架钢材接近，不会因为环境温度变化出现装配间隙过大或者过盈卡滞的问题。中间空腔的辐条设计还预留了走线空间，传感器的信号线缆可以从空腔内穿过，避免设备动作过程中线缆被拉扯、磨损，提升整套检测机构的布线整洁度与运行可靠性。构件的底部做了平面度处理，安装后和安装基准面的间隙不超过0.05mm，保证摆动过程中不会出现上下窜动，传递的位移量误差控制在传感元件的识别精度范围内。针对长期往复摆动的使用场景，三个铰接孔的内壁可根据使用需求加装自润滑铜套，不需要频繁加注润滑脂就能满足上万次往复动作的磨损要求，降低设备的日常维护频次。
