传感器安装用三肋支撑固定支架结构

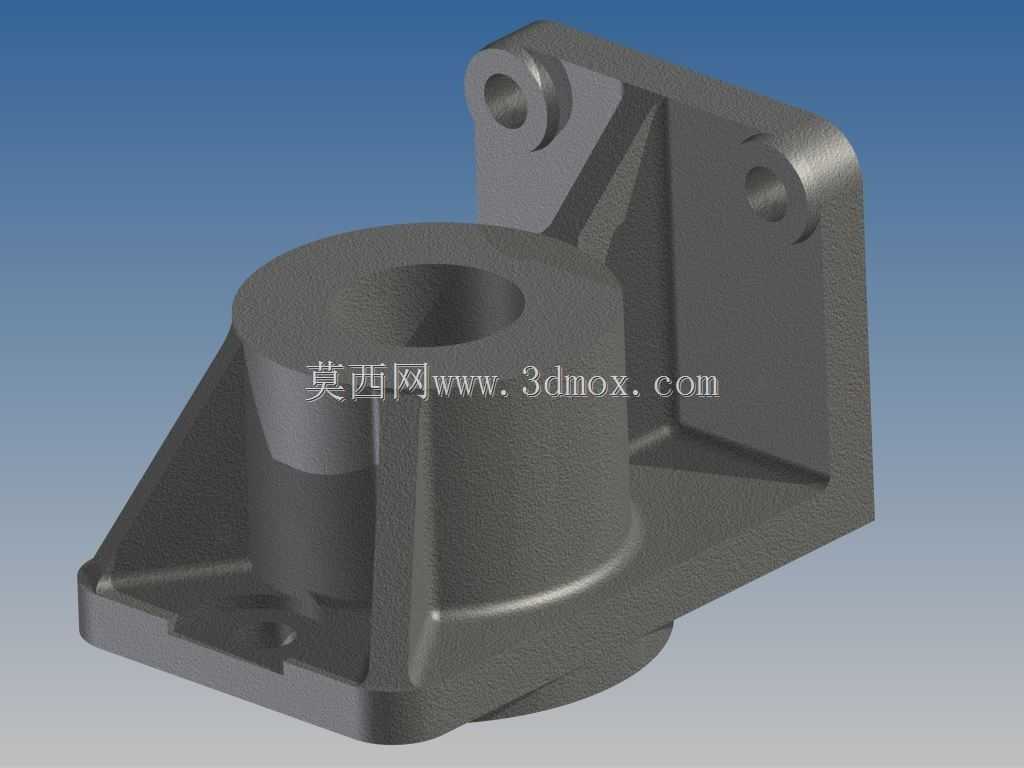

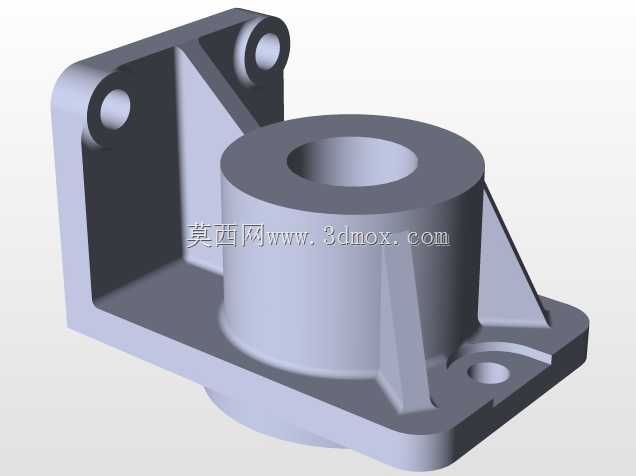

　　在工业传感检测单元的布设场景中，这类带三角加强肋的支撑支架是传感元件与设备基体之间的核心连接载体，多数应用在存在持续振动、安装空间局促的设备工位，比如生产线的位移检测点位、液压站的压力传感安装位、输送设备的转速监测位置，都需要这类刚性足够的支座来承接传感器，避免检测过程中因为支座形变、共振导致的检测数据漂移，甚至传感元件磕碰损坏的问题。从结构功能来看，这个支架的上部筒状结构是传感器的安装定位位，内孔尺寸匹配常用的圆柱型工业传感器外径，安装时传感器从筒腔上端插入，通过侧壁的顶丝或者径向固定孔完成锁紧，保证传感器检测端的朝向精度，不会因为设备运行的振动出现角度偏移。下部的方形安装底板是和设备基体连接的承载面，

　　底板上预留的两个安装孔位对应设备安装面的预加工螺孔，安装时可以通过内六角螺栓完成锁紧固定，底板和上部筒座之间设置的三道加强肋，是整个结构的刚性核心，区别于普通的单肋或者无肋支座，三道肋分别沿筒座的受力方向分布：后侧两道肋连接底板与上部的两个安装耳，前侧一道肋连接筒座正面与底板前端，这种分布方式可以同时承受垂直方向的载荷、径向的扭转力，以及设备启停时的冲击载荷，不会出现普通薄壁支座长期受力后根部开裂的问题。上部伸出的两个带孔安装耳，是用来走传感器线缆防护套或者附加限位挡片的结构，耳孔的同轴度公差控制在0.02mm以内，既可以穿装线缆固定头，也可以在需要加装传感器防护盖的时候作为固定点位，不用额外在支座上钻孔破坏结构强度。

　　从设计思路上来说，这个支架的建模过程优先考虑了铸造工艺的可行性，所有的转角位置都做了R2-R3的铸造圆角，避免尖角位置出现应力集中，同时也符合金属铸造的拔模要求，拔模斜度统一设置为1.5度，不用后续做过多的机加工修整，只有安装底板的贴合面、上部筒腔的内孔、两个耳孔的位置预留了0.5mm的机加工余量，其余面可以直接铸造成型，能有效控制批量生产的加工成本。安装边界方面，这个支架的底板轮廓尺寸适配多数中小型工业设备的传感安装预留位，底板厚度足够承受10kg以内的垂直载荷，上部筒座的中心高度经过校准，安装后传感器的检测端距离被测面的距离刚好落在多数光电、接近传感器的最佳检测区间内，不用额外加装调整垫片来校准检测距离。在实际选型使用的时候，

　　需要注意安装面的平面度要控制在0.1mm以内，如果安装面存在翘曲，锁紧螺栓的时候会导致支架底板形变，连带上部筒座的内孔出现偏斜，直接影响传感器的检测精度；另外三道加强肋的位置刚好避开了常见的设备走线空间，不会和周边的线管、其他安装构件产生干涉，在紧凑的设备内腔里也能完成安装。不同于市面上常见的焊接式传感器支架，这种一体铸造成型的三肋结构长期使用不会出现焊缝开裂的问题，抗疲劳性能更好，适合在有持续振动的工况下长期使用，比如冲压设备的传感检测位、工程机械的车载传感安装位，都能稳定保持安装精度，减少日常运维中校准传感器位置的频次。建模过程中对各个安装孔的位置度做了约束，两个底板安装孔的孔距公差、上部耳孔与筒腔的同轴度都按照IT7级精度设置，导出工程图后可以直接用于生产加工，不需要二次调整尺寸参数。结构上没有多余的冗余设计，所有的结构特征都服务于安装固定、刚性提升、功能拓展的需求，没有为了外观增加不必要的曲面结构，既降低了铸造的难度，也减少了三维打印快速打样时的支撑材料用量，在做小批量样机验证的时候，可以直接用光敏树脂或者尼龙材料打印验证装配尺寸，确认安装适配性后再开模铸造，能有效缩短产品开发的验证周期。
