三角布局多孔连接排气法兰结构设计

　　在流体管路与动力设备的排气端对接场景中，这类三角构型的法兰件承担着介质导通、部件连接、载荷分散的核心作用，常见于小型内燃机排气段、气动系统排气支路、真空设备排气接口等位置，区别于常规圆形法兰的对称布局，三角排布的安装孔设计能在有限的安装空间内实现更紧凑的固定效果，尤其适配安装面为三角区域、周边空间局促的设备装配场景。

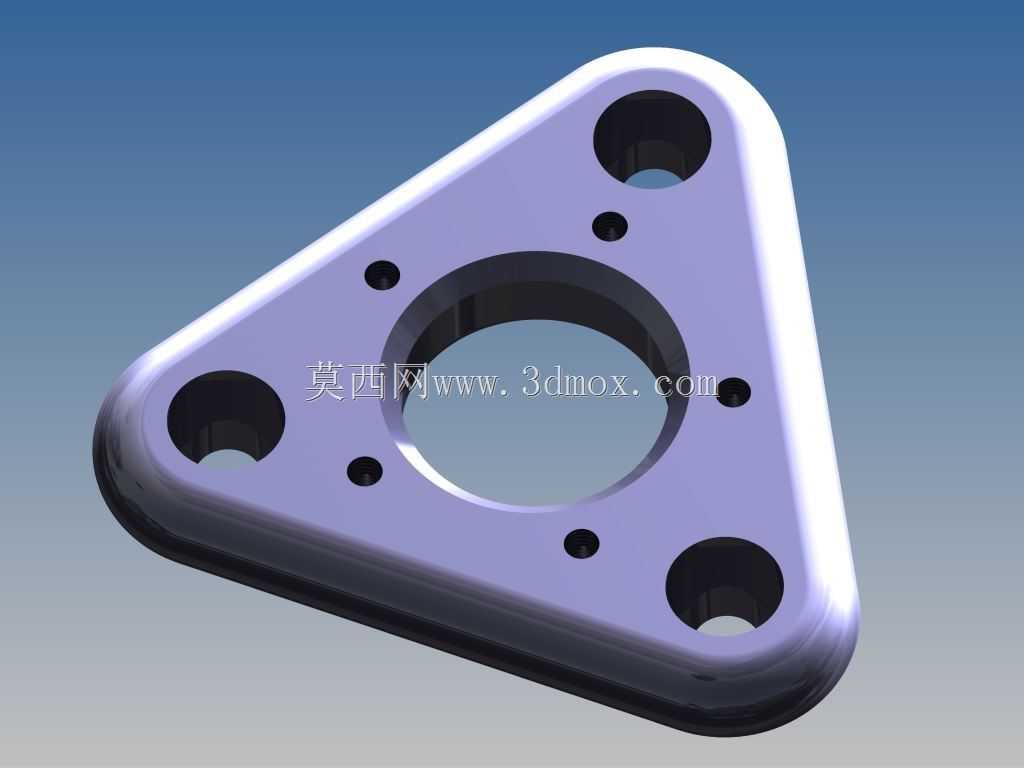

　　从功能特性来看，该法兰中心设置大直径通孔作为排气介质的主流道，孔壁做了倒角过渡处理，能减少排气过程中的气流紊流，降低介质通过时的阻力损失，避免高速气流在孔口位置形成涡流引发的振动与噪音。三个角位的大尺寸通孔为螺栓穿装位，孔径匹配常用的六角头螺栓规格，孔边预留了足够的螺栓头与垫圈沉放空间，装配时不需要额外加工沉孔就能保证螺栓头端面与法兰表面完全贴合，不会出现偏载导致的密封面压合不均问题。围绕中心主流道均匀分布的六个小直径螺纹孔，用于对接排气端的密封端盖或者导流组件，孔位的位置度公差控制在0.1mm以内，能保证对接组件安装后与主流道的同轴度，避免出现导流件偏位遮挡流道的问题。

　　设计思路上，这款法兰没有采用传统圆形法兰的整周等距螺栓布局，而是结合安装端的三角支撑结构做了外形适配，三个角位做了大圆弧过渡处理，既消除了尖角位置的应力集中问题，也能减少法兰整体的材料占用，在保证结构强度的前提下降低零件自重。法兰的两个端面都做了平面度管控，密封面区域的表面粗糙度控制在Ra1.6以内，装配时配合密封垫片就能实现可靠的端面密封，不会出现排气泄漏的问题。厚度方向的尺寸经过受力校核，在螺栓额定预紧力作用下，法兰的最大变形量控制在0.02mm以内，不会因为压紧力过大导致法兰翘曲，破坏密封面的贴合状态。

　　从安装边界来看，这款法兰的外接圆尺寸适配小通径排气接口的安装空间，三个安装孔的中心距匹配对应设备端的预装螺柱位置，装配时不需要对周边部件做额外避让，法兰外缘与相邻管路、结构件的最小安全间隙能保留3mm以上，不会出现装配干涉。安装过程中可以先通过三个角位的螺栓实现初步定位，调整法兰端面与对接面的平行度后再逐步拧紧螺栓，最后再通过中心周边的小孔安装辅助导流或者检测组件，整个装配流程不需要专用工装，常规的扭力扳手就能完成作业。日常维护时，只需要拆卸角位的连接螺栓就能将法兰拆下，清理流道内的积碳或者杂物，维护操作的可达性较好，不需要拆解周边的其他关联部件。

　　针对排气场景的工况特性，法兰的边角位置都做了倒钝处理，不会因为长期受气流温度变化产生的热应力出现边角开裂的问题，三个角的安装孔位连线形成的支撑三角形，能让螺栓预紧力更均匀地分布在整个密封面上，相比同规格的四孔圆形法兰，在相同螺栓预紧力的作用下，密封面的压力分布均匀度能提升15%左右，更适合存在轻微振动的排气系统连接场景，能有效避免长期振动下螺栓松动导致的密封失效问题。流道入口位置的圆角过渡，也能减少排气过程中携带的杂质在孔口位置的堆积，降低流道堵塞的概率，延长部件的维护周期。
