壁挂式传感检测单元安装壳体结构

　　这款壁挂式传感检测单元的安装结构，主要面向工业现场的近距离点位检测场景设计，常见应用在自动化产线的工位状态核验、设备舱体内部的位置触发、小型工装夹具的到位反馈这类需要紧凑安装空间的工况中。整个结构采用金属折弯成型的安装支架作为承载主体，支架侧边预留的壁挂安装耳带有沉头安装孔，可直接通过螺栓固定在设备立面、型材框架或者混凝土墙面上，安装耳的折弯角度经过校核，能保证安装后整个单元的检测端面垂直于被测物体的运动方向，避免检测角度偏差带来的信号误判。

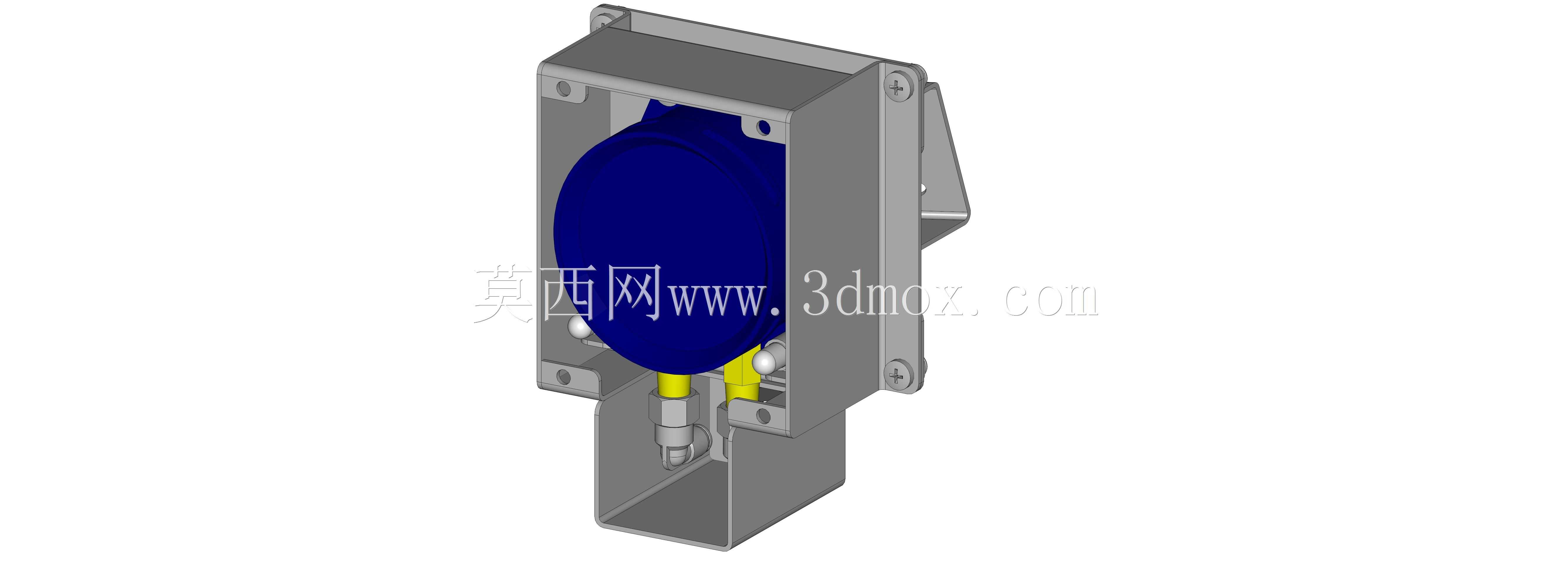

　　从结构布局来看，内部的核心传感元件被蓝色的防护包覆层完全包裹，这层包覆结构既可以隔绝现场的切削液飞溅、粉尘附着，也能在设备运行产生小幅振动时，对内部的敏感传感元件起到缓冲作用，避免长期振动导致的元件引脚脱焊、检测精度漂移问题。传感单元的接线端从壳体下部的出线口引出，出线位置做了下沉式的导向结构，线缆接入后可以顺着壳体下方的空腔自然弯折走线，不会因为线缆的拉扯力直接作用在传感元件的接线端子上，降低接线松脱的故障概率。

　　设计过程中，首先考虑的是狭小安装空间的适配性，整个壳体的外轮廓尺寸控制在紧凑范围内，安装时不需要在安装面预留过大的操作空间，支架两侧的固定孔位间距经过标准化匹配，可兼容市面上多数通用工业安装点位的预留孔距，现场改造替换时不需要重新打孔，能直接适配原有安装基面。壳体的敞口式设计是出于后期维护的考量，日常检修时不需要完全拆下整个安装支架，只需要松开壳体正面的固定螺丝，就能直接取出内部的传感单元进行校准或者更换，大幅缩短现场维护的停机时间。

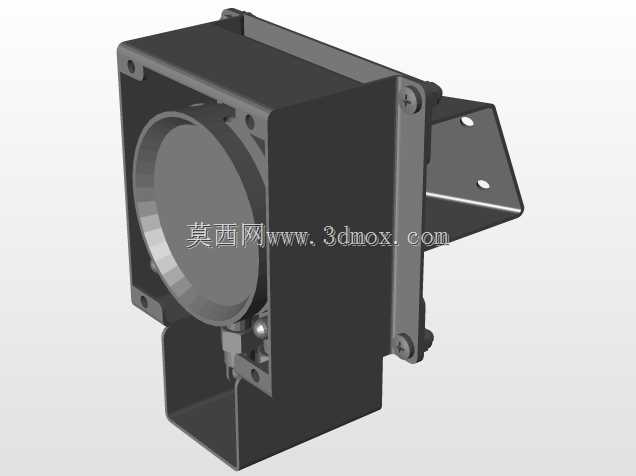

　　安装边界方面，支架背部与安装面贴合的区域做了平面度处理，安装时不需要额外加装调整垫片就能保证整个单元的安装垂直度，壳体前端的检测面突出支架端面一定距离，既可以避免安装面的凸起结构遮挡检测光路或者感应面，也能预留出被测物体的安全运动间隙，防止被测件运动过程中剐蹭到传感单元的检测端面。下部的接线空腔预留了足够的线缆弯曲半径空间，即使是带屏蔽层的较粗传感线缆，接入后也不会出现过度弯折导致的线芯断裂问题。

　　在功能特性上，整个金属壳体可以为内部传感元件提供电磁屏蔽作用，减少车间内变频器、伺服电机工作时产生的电磁干扰对传感信号的影响，保证检测信号的稳定输出。壳体的边角位置都做了钝化处理，没有尖锐的毛刺棱角，现场安装调试时不会划伤操作人员的手部。内部用于固定传感元件的卡位结构做了公差适配，既能保证传感元件安装后不会出现窜动，也不会因为夹持力过大导致传感元件的外壳被压损，不同批次的同规格传感元件只要尺寸在公差范围内，都可以顺利装入卡位，不需要额外修配。

　　实际应用中，这类结构常被用在物流分拣线的货物到位检测、小型机床的门盖关闭状态检测、自动化仓储的料位存在检测这类场景，安装完成后不需要频繁调整，长期运行的稳定性较好。设计时没有采用一体化密封的外壳结构，就是考虑到工业现场的维护便利性，相比完全灌封的传感单元，这种可拆卸的结构在元件故障时只需要更换内部核心部件，不需要整体更换整个安装支架，能降低现场的备件成本。同时支架的材质选用常规的冷轧钢板，表面做防锈处理，在普通工业车间的环境下可以长期使用，不会轻易出现锈蚀变形的问题。
