工业检测用铲式竖井传感连接构件

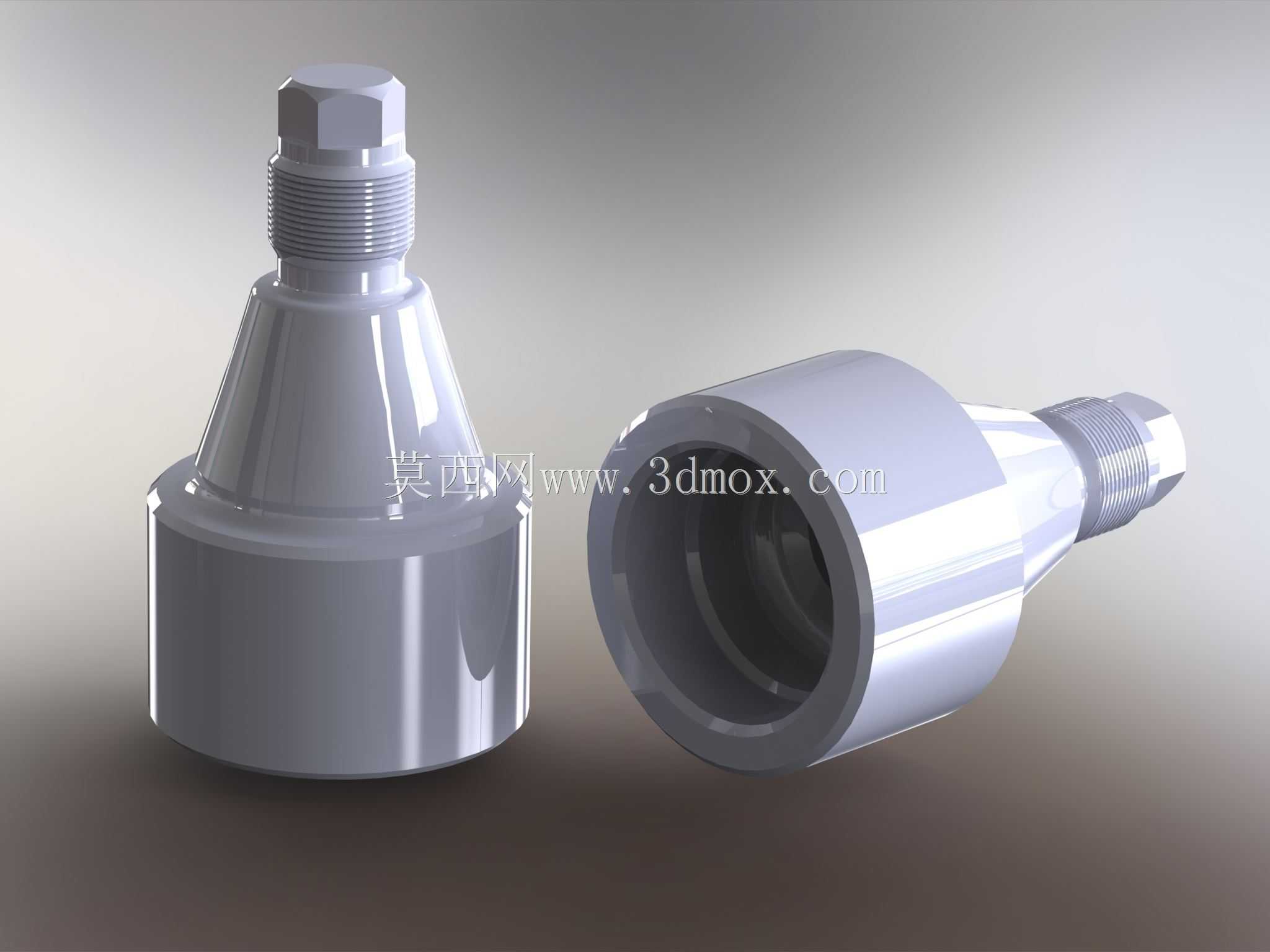

　　在工业过程检测的现场安装场景里，这类铲式竖井结构的传感配套构件，主要承担着传感探头与工艺管线、设备腔体之间的衔接适配作用，很多压力、液位类的传感检测场景中，都需要这类过渡结构来完成探头的固定、密封以及介质导流，避免传感元件直接承受高速介质的冲刷，同时也能给探头提供稳定的安装基准，减少现场工况振动带来的测量误差。从结构设计的角度来看，该构件采用了变径式的腔体结构，大端的敞口设计是为了对接工艺侧的安装接口，内部的空腔可以容纳传感探头的感应端，让被测介质能够充分接触感应面，同时空腔的深度经过匹配设计，既能够保证感应端完全浸入被测介质区域，又不会因为空腔过长造成介质滞留、影响测量响应速度。上部的外螺纹结构是标准的仪表安装螺纹，

　　适配常规的传感探头锁紧安装，螺纹末端的六角结构是专门预留的装夹位，现场安装时可以用标准扳手卡持该位置完成拧紧作业，不需要额外设计工装卡持外部光滑锥面，避免装夹过程中损伤构件的外表面镀层或者密封面。中间的锥面过渡段不是单纯的造型变化，这个锥度的设计是为了分散安装时的应力，当构件两端分别拧紧在设备接口和探头上时，锥段可以将螺纹连接处的集中应力平滑过渡到大端的筒体部分，避免长期受工况温度变化、压力波动影响出现应力开裂的问题，同时锥面结构也能在安装时起到导向作用，方便现场施工时快速对准安装孔位，减少错扣、偏斜的安装问题。从安装边界的尺寸来看，大端的外径尺寸匹配常规的工艺取源接口规格，安装时不需要对现有设备的开孔进行扩孔或者补焊改造，

　　能够直接替换同规格的传统直型连接接头；上部螺纹段的长度经过核算，既能够保证探头拧入后有足够的螺纹啮合长度满足密封承压要求，又不会因为螺纹过长导致探头感应端伸入腔体过多，触碰到底部的挡边造成感应面损伤。构件的内壁做了平滑过渡处理，没有突兀的台阶或者锐角，一方面可以减少介质流动时的紊流产生，避免紊流带来的压力波动影响传感器的测量精度，另一方面也不容易积存介质中的杂质，减少长期使用后杂质堆积覆盖感应面造成的测量漂移问题。在实际的工况适配中，这类结构多用于中低压的液体、气体介质检测场景，密封依靠螺纹配合的密封填料或者端面密封圈完成，大端的端面加工有足够的平面度，安装时配合密封垫片可以实现端面静密封，和螺纹密封形成双重密封结构，避免工况下出现介质泄漏的问题。很多现场安装场景中，传统的直型接头因为安装空间受限，扳手操作角度不足，很难达到要求的拧紧力矩，这个构件的六角位置设置在锥段上方，距离两端接口都有足够的操作空间，现场使用普通的开口扳手或者套筒扳手都可以顺利完成拧紧作业，不需要定制特殊的加长扳手，能够降低现场安装的工具成本和施工难度。另外，构件的整体外形没有多余的突出结构，安装后外部轮廓平滑，在管线密集的仪表安装区域，不会和相邻的管线、构件发生干涉，能够适配紧凑空间内的多探头并排安装场景，不需要额外调整相邻管线的排布位置。从建模的细节处理来看，螺纹部分采用了标准的牙型建模，和实际加工的螺纹参数完全匹配，装配仿真时可以真实模拟螺纹啮合的状态，

　　验证螺纹拧入后的行程是否符合设计要求，避免实际加工后出现探头拧入深度不足或者过位的问题；六角部分的对边尺寸、对角尺寸都严格遵循标准紧固件的尺寸规范，保证虚拟装配时扳手模型能够正常卡持，模拟安装操作的空间是否足够。内部空腔的尺寸公差在建模时做了合理的预留，考虑到实际加工时的尺寸偏差，空腔内径和探头外径的配合间隙控制在合理范围，既能够保证探头顺利装入，又不会因为间隙过大造成介质在间隙内串流，影响测量的响应速度。锥段的壁厚经过受力仿真验证，在额定工作压力下，锥段的应力分布均匀，最大应力远低于材料的许用应力，能够满足长期工况使用的强度要求，不会因为长期承压出现变形问题。大端筒体部分的壁厚均匀，加工时可以采用棒料直接车削成型，不需要复杂的工装夹具，加工工序简单，能够有效降低零件的加工成本，适合批量生产应用。
