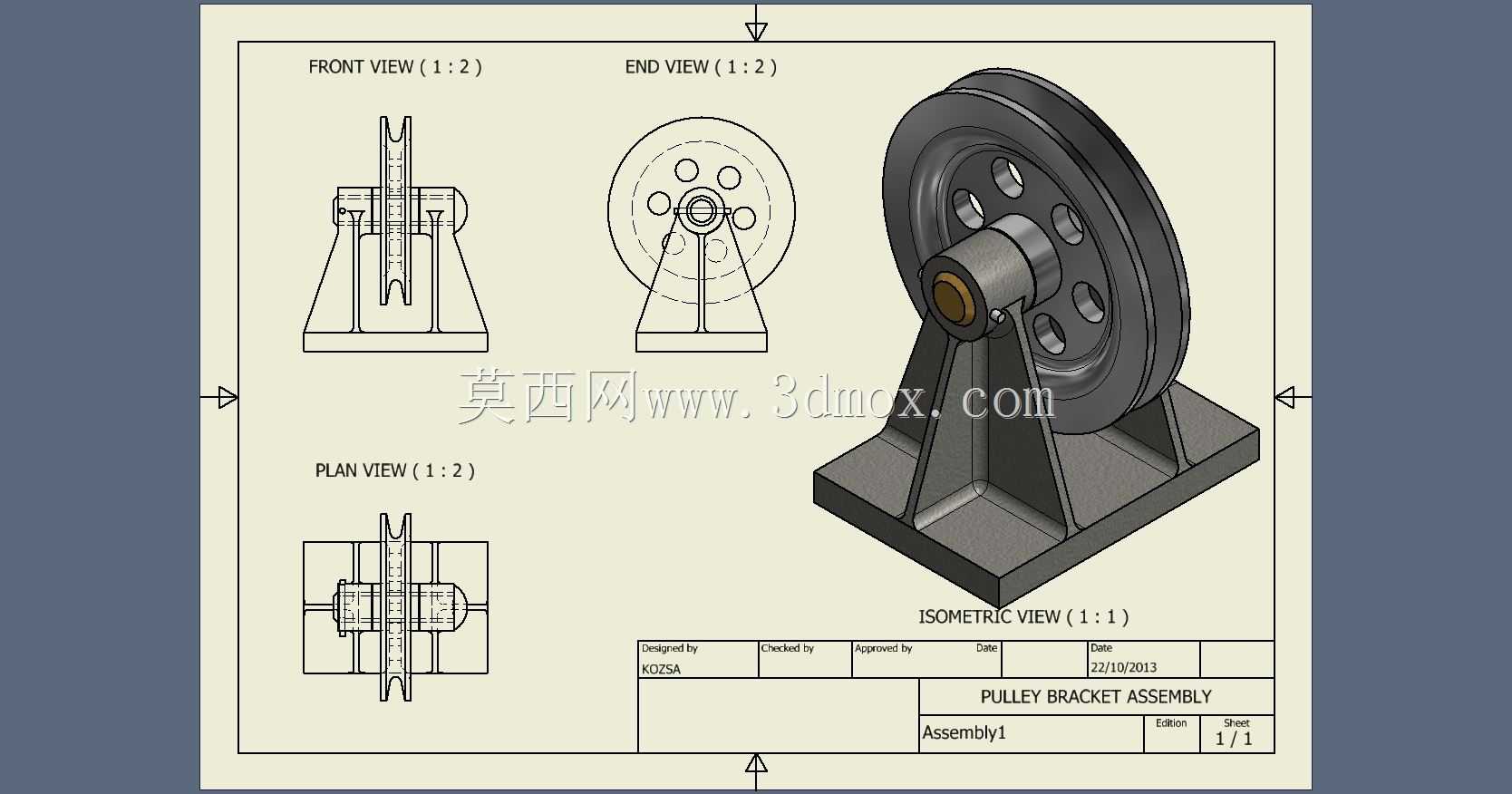

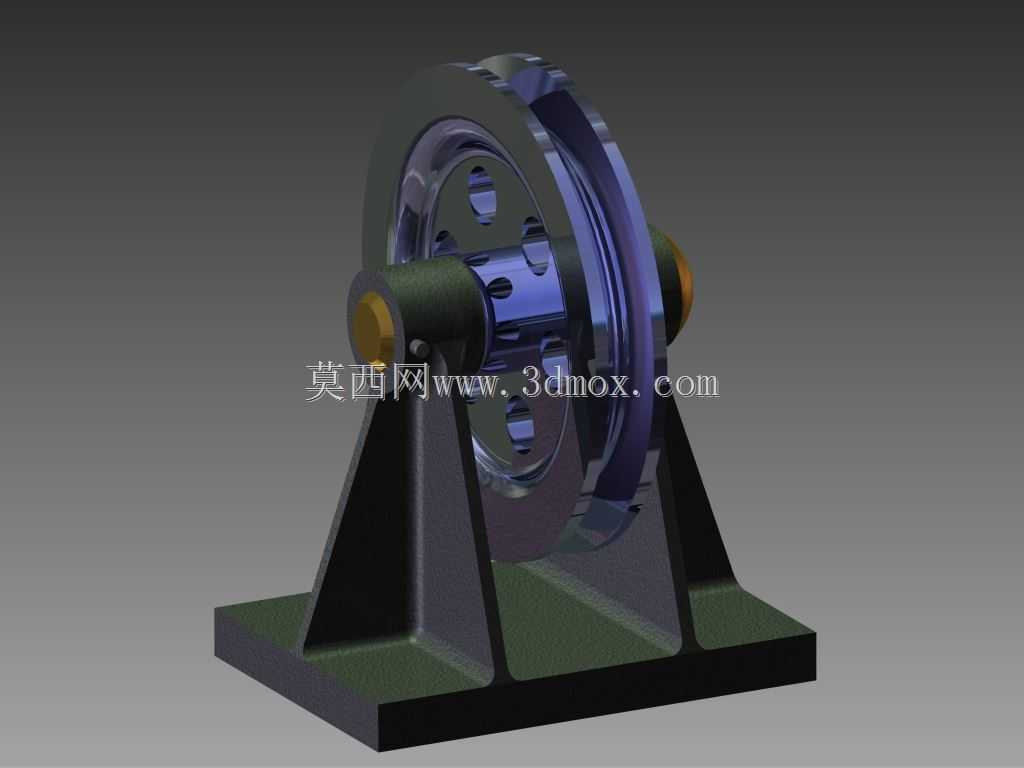

带安装支座的双辐板V型槽皮带轮结构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:606063
  • 带安装支座的双辐板V型槽皮带轮结构
  • 带安装支座的双辐板V型槽皮带轮结构

  在常规带传动系统的布局设计中,很多场景下传动副的安装空间受限,无法通过分体式的轮体、支座、轴系分别找正安装,这类集成式带支撑座的皮带轮结构,刚好适配小型试验台、桌面级传动演示装置、紧凑布局的轻工设备传动单元的使用需求。不同于常规悬臂安装的皮带轮需要额外配置轴承座、找正轴系平行度,该结构将支撑支座、轮体、转轴、轴承位做了集成化设计,安装时仅需要将支座底板通过螺栓固定在设备安装基面,即可完成带轮的定位,大幅降低现场安装的找正工作量,也避免了分体安装时轴系偏斜导致的皮带偏磨、传动抖动问题。从结构细节来看,轮体采用双辐板镂空设计,在保证轮槽部位刚度满足传动张紧力要求的前提下,尽可能削减了轮体自身的转动惯量,启动阶段的动力冲击更小,

  尤其适合频繁启停的传动工位。轮槽为标准V型截面,适配对应型号的三角带传动,槽面的粗糙度设计满足带传动的摩擦系数要求,不会出现打滑丢转的问题,同时槽边做了小圆弧倒角,避免皮带运行过程中被硬棱割伤,延长皮带的使用寿命。支撑支座采用双侧三角形筋板结构,底板为平整安装面,两个立板直接集成了轴承安装位,转轴穿过轮体中心与两侧立板的轴承配合,轮体可绕转轴顺畅转动,双侧支撑的结构相比单侧悬臂支撑,轴承受力更均匀,能承受更大的皮带张紧力,运行过程中轮体的端面跳动更小,传动平稳性更优。在安装边界上,支座底板的安装孔位按照标准紧固件间距设计,可直接适配常用规格的内六角螺栓固定,轮体的中心高尺寸匹配常规小型电机的输出轴中心高,

  不需要额外调整安装垫片高度即可完成皮带张紧度的调整,轮体的最大外圆直径满足小中心距传动的包角要求,不需要额外增加张紧轮即可保证传动效率。设计过程中优先考虑了加工工艺性,支座部分为一体式焊接或铸造成型,加工时仅需要一次装夹即可完成两侧轴承孔的镗削加工,保证两侧轴承孔的同轴度要求,避免因孔位不同心导致的转轴卡滞、轴承过早磨损问题。轮体部分的辐板镂空结构除了减重之外,还能在高速运转时形成一定的空气导流效果,带走皮带与轮槽摩擦产生的热量,降低长时间运行下的皮带老化速度。在实际选型应用中,这类集成支座的皮带轮不需要额外设计支撑结构,对于非标的自动化设备、教学演示教具、小型轻工机械的传动单元来说,能大幅缩短设计周期,减少非标零件的出图量,

  结构的可靠性经过实际工况验证,在额定张紧力范围内不会出现支座变形、轮体偏摆的问题。轮体与转轴之间的配合采用过渡配合加键槽传动,保证扭矩传递的可靠性,不会出现轮体与转轴相对滑动的问题,两侧轴承位预留了润滑脂加注空间,日常维护时不需要拆解整个结构即可完成轴承润滑,降低后期维护的工作量。
