传感器配套连接用叉型活塞杆结构

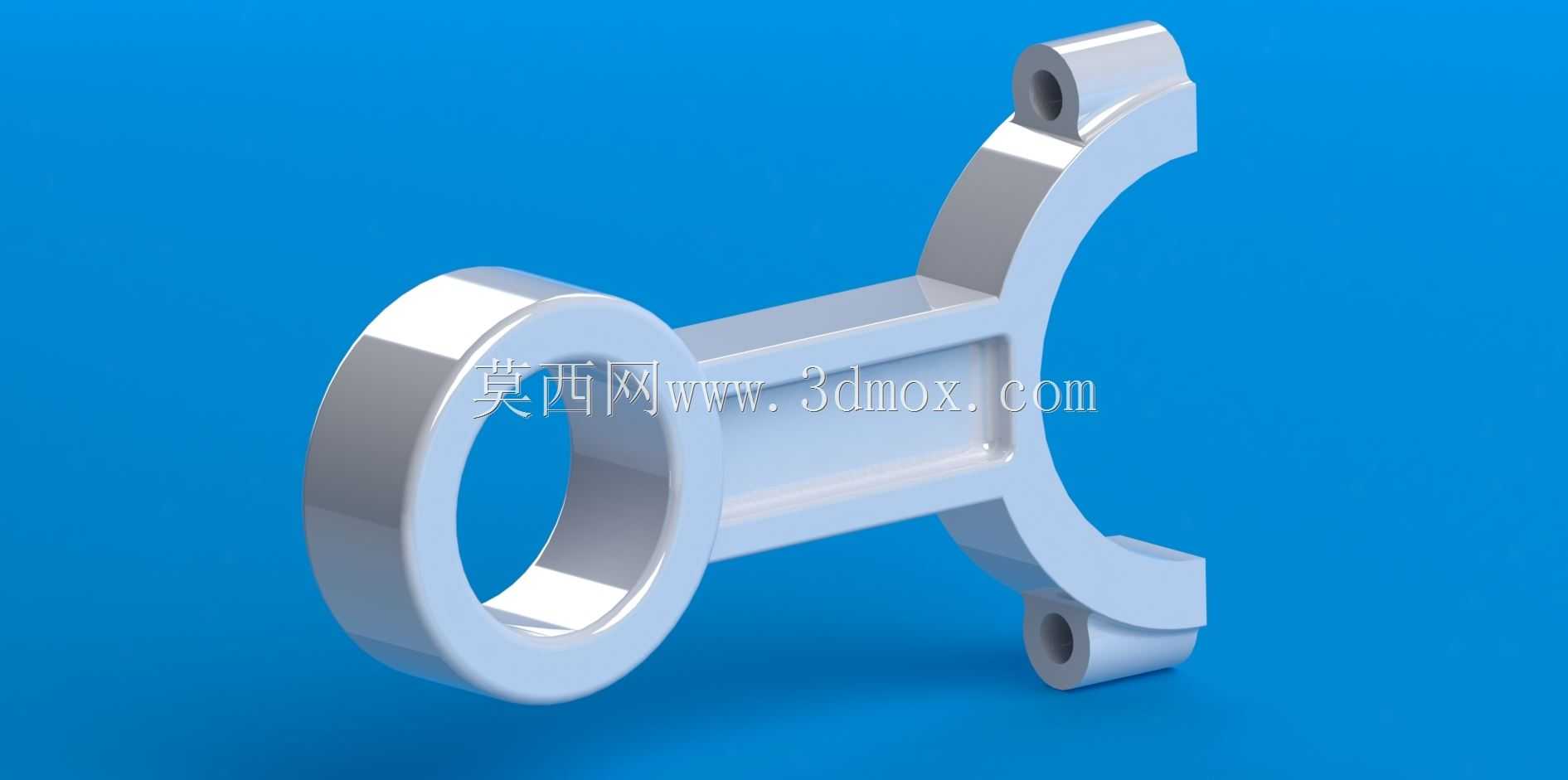

　　该活塞杆结构主要适配传感检测类设备的传动连接场景，常见于工业自动化检测工位、流体压力传感变送单元、小行程位移执行机构中，作为动力传递与部件连接的核心承载件，承担着将直线驱动力传导至传感端动作部件、同时保证动作同轴度与连接稳定性的作用。从结构设计来看，主体采用一体化铸造成型后精加工的工艺思路，一端为带通孔的厚壁圆环结构，该圆环内孔用于与驱动端的销轴或输出轴配合，孔壁预留了足够的壁厚余量，可承受往复运动过程中的径向剪切力与轴向冲击力，圆环端面做了小尺寸倒角处理，既可以避免装配时刮伤配合件表面，也能在销轴穿入时起到导向作用，降低装配对位难度。另一端为对称分布的双叉耳结构，两个叉耳上分别加工有同轴的安装通孔，

　　用于与传感端的动作摇臂或触发部件铰接，叉耳之间的开口尺寸经过严格公差控制，既保证被连接件可以顺利嵌入叉口，又能将配合间隙控制在合理范围内，避免往复动作过程中出现过大的横向窜动，影响传感检测的精度。中间的连接臂采用了等强度的矩形截面设计，截面厚度根据两端受力的传递路径做了渐变过渡，靠近圆环端的截面厚度略大于叉耳端，匹配动力输入侧的应力分布特征，连接臂的两侧面做了拔模斜度处理，适配铸造生产的工艺要求，同时在连接臂与两端圆环、叉耳的衔接位置都设置了圆角过渡，避免应力集中导致的部件疲劳断裂，提升长期往复运动下的结构使用寿命。从安装边界来看，该零件整体沿轴向的总长度适配小行程执行机构的安装空间，圆环端的外圆直径、

　　叉耳端的最大外廓宽度都经过尺寸校核，可在预设的安装腔体内完成全行程往复动作，不会与周边的传感元件、壳体结构发生运动干涉；两个叉耳的安装孔中心距、圆环内孔与叉耳孔的中心平行度都设定了较高的形位公差要求，保证装配后动作过程中不会出现卡滞、偏磨的问题。在实际应用场景中，这类活塞杆往往搭配微型气缸或者电磁驱动单元使用，当驱动端输出直线往复动力时，通过该活塞杆将动力传递至传感端的触发部件，完成压力、位移、位置等物理量的检测触发动作，相比普通的直杆型活塞杆，这种单环双叉的结构不需要额外加装连接接头，直接通过销轴铰接即可完成两端的装配，减少了装配环节的零件数量，也降低了多零件连接带来的累计误差，更适合对安装空间、

　　传动精度都有较高要求的传感类设备使用。设计过程中还充分考虑了零件的受力工况，往复运动过程中主要承受轴向的拉压力，以及铰接位置带来的小幅径向弯矩，因此在壁厚设计上没有采用冗余的厚重结构，而是通过应力仿真优化了各部位的材料分布，在保证结构强度满足额定载荷1.5倍安全系数的前提下，尽可能降低零件自身重量，减少往复运动过程中的惯性冲击，提升传感检测的响应速度。零件的表面处理可根据使用场景选择镀锌或者阳极氧化工艺，在潮湿或者有弱腐蚀的工业检测环境中，也能保证足够的防锈耐腐蚀能力，延长部件的更换周期。
