R24规格锥齿轮转向传动箱结构设计

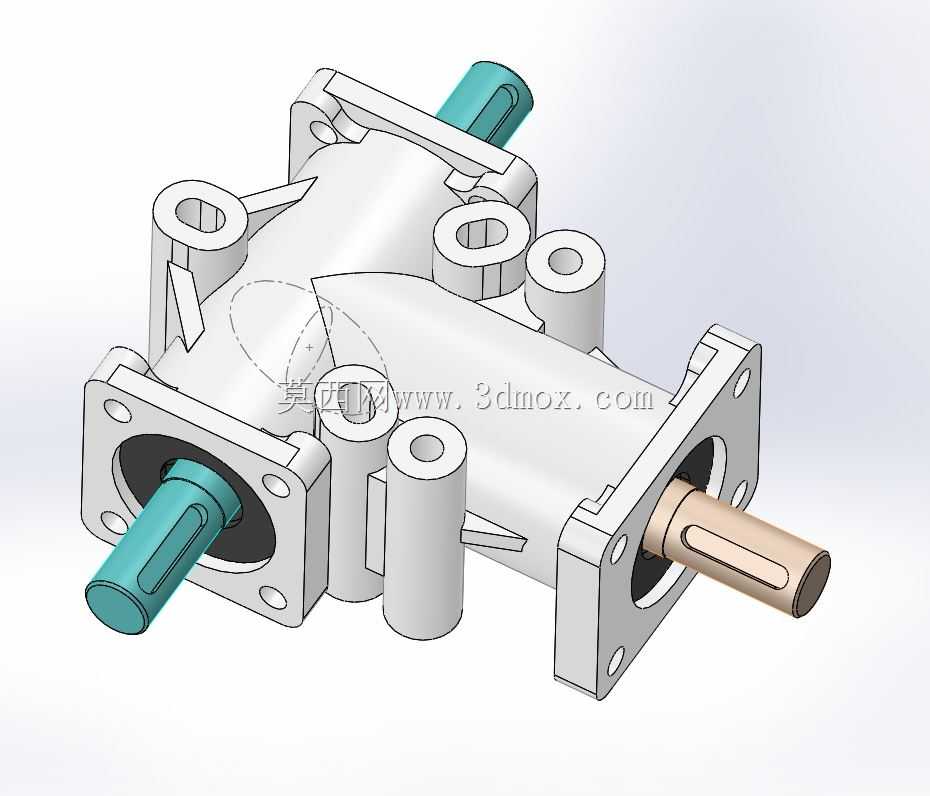

　　这款锥齿轮传动箱核心采用正交锥齿轮啮合结构，可实现两垂直相交轴间的动力换向传输，在轻工输送线、小型自动化专机、食品包装辅机、检测仪器进给机构中应用广泛，尤其适合安装空间局促、需要改变动力传递方向的紧凑工位，替代传统带轮、链轮无法实现90度精准换向的短板，传动过程无滑动摩擦，传动比恒定，输出端扭矩波动小，能保障从动端机构运行的同步性与位置精度。从结构设计逻辑来看，箱体采用一体化压铸铝合金基体，整体为对称式腔体布局，三个伸出轴端分别对应不同的安装适配场景，输入输出轴均采用标准平键连接结构，轴伸端预留密封圈安装槽位，可适配骨架油封实现腔体密封，防止内部润滑脂泄漏同时阻挡外界粉尘、切削液进入啮合腔，适配多粉尘、少量切削液飞溅的车间作业环境。

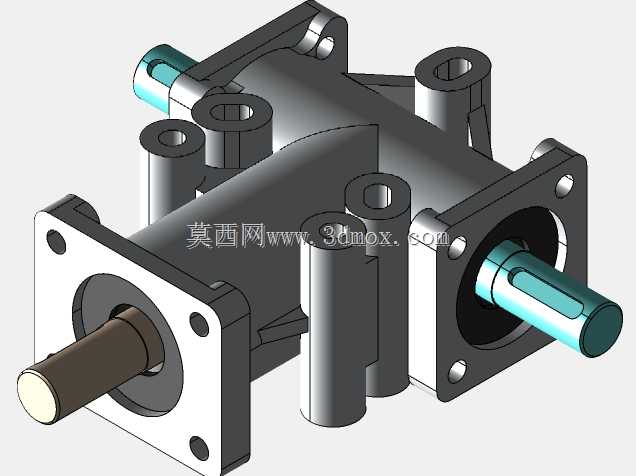

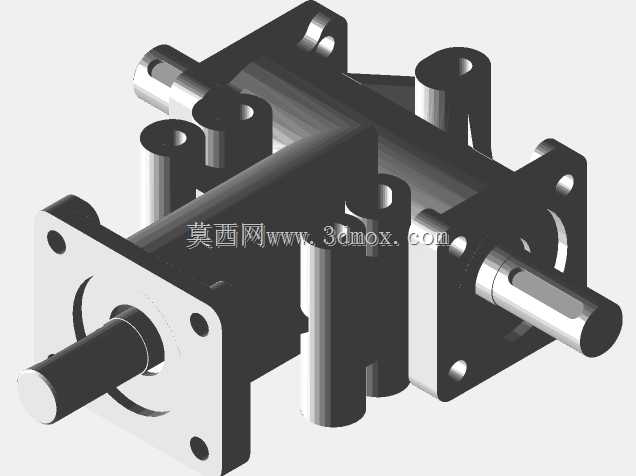

　　箱体上的安装凸台与安装孔位经过位置度公差校核，所有安装孔均采用通孔设计，可直接通过内六角螺栓固定在设备安装基板上，无需额外加工转接板，不同安装面的孔位组可适配正装、侧装、斜装等多种安装姿态，满足不同设备的布局需求，安装边界经过优化，相邻安装孔的中心距预留了螺栓扳手空间，现场装配时无需使用特殊薄壁工具，普通内六角扳手即可完成锁紧操作。设计阶段针对不同负载场景预留了三种配置的适配空间，可根据实际传递扭矩大小选配不同模数的锥齿轮副，也可根据输入输出端的转速需求匹配不同齿数比的齿轮组，四种尺寸规格可覆盖0.5N·m到25N·m的输出扭矩区间，适配从微型检测仪器进给、小型输送带驱动到工装夹具转位等不同功率等级的动力传输需求。

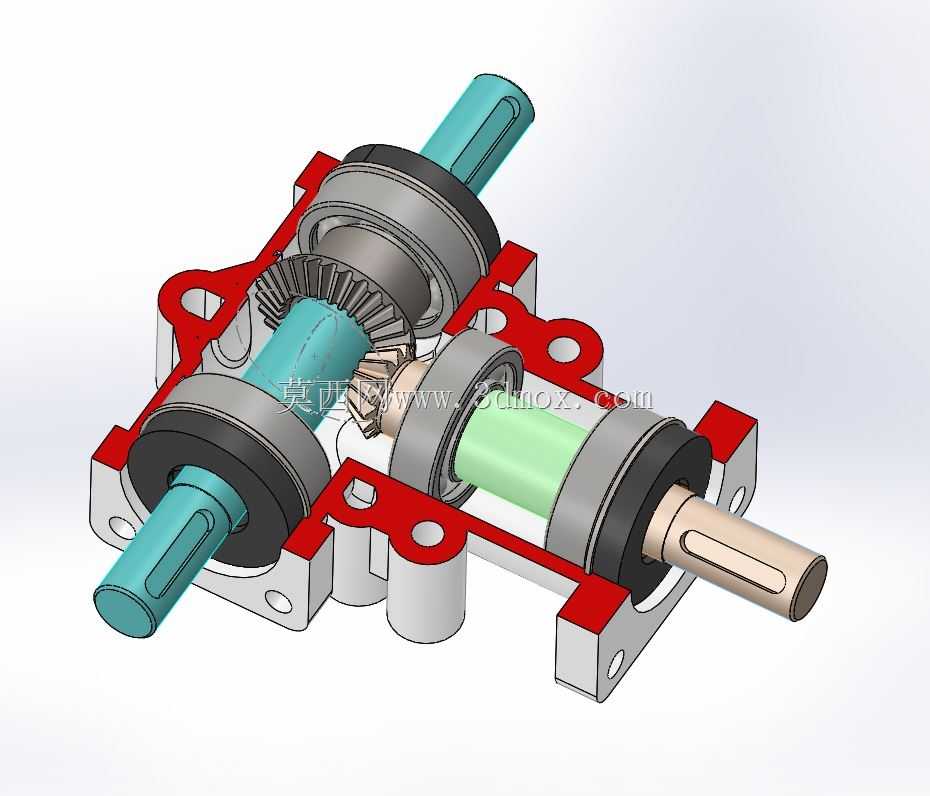

　　腔体内部的齿轮支撑位采用一体加工的轴承座孔，轴承孔与箱体一次装夹加工完成，同轴度与位置度公差控制在0.02mm以内，可保障锥齿轮啮合时的齿面接触面积符合设计要求，避免偏载导致的齿面异常磨损，延长齿轮副的使用寿命。轴系设计上采用深沟球轴承作为径向支撑，可同时承受少量轴向载荷，适配锥齿轮啮合时产生的轴向分力，无需额外加装推力轴承，简化了轴系结构，压缩了箱体整体体积。在实际选型应用中，这款传动箱可直接对接标准伺服电机、步进电机的输出轴，也可通过联轴器连接手摇轴作为手动调节机构的换向部件，比如在检测仪器的手动进给工位，可将水平方向的手轮转动转换为垂直方向的滑台进给，操作力传递顺畅无卡滞，换向空程控制在1度以内，

　　调节精度可满足常规检测仪器的进给定位需求。在小型自动化设备的布局中，经常遇到电机安装位置与执行机构方向垂直的情况，这款传动箱可直接作为动力转接部件，无需重新设计电机安装支架，大幅缩短设备的设计周期，减少非标加工件的数量，降低设备整体制造成本。箱体外部的加强筋布局经过受力仿真优化，在轴承安装位、齿轮啮合受力点对应的箱体外侧设置了纵向加强筋，既提升了箱体的整体刚性，避免受力时箱体变形导致齿轮啮合间隙变化，又不会过度增加箱体的整体重量，相比同扭矩等级的铸铁蜗轮蜗杆换向箱，整体重量降低40%以上，更适合对设备自重有要求的移动类小型设备、便携式工装使用。润滑设计上采用脂润滑方式，腔体内部预留的润滑脂存储空间可满足长期免维护运行需求，无需额外加装油嘴、油标等部件，日常维护仅需在年度保养时检查密封圈状态、补充润滑脂即可，维护成本极低。轴伸端的轴肩尺寸经过标准化设计，可适配市面上常规的同步带轮、链轮、联轴器等标准传动件，无需对轴端进行二次加工，选型时可直接根据轴径选配对应的传动连接件，进一步压缩装配周期。
