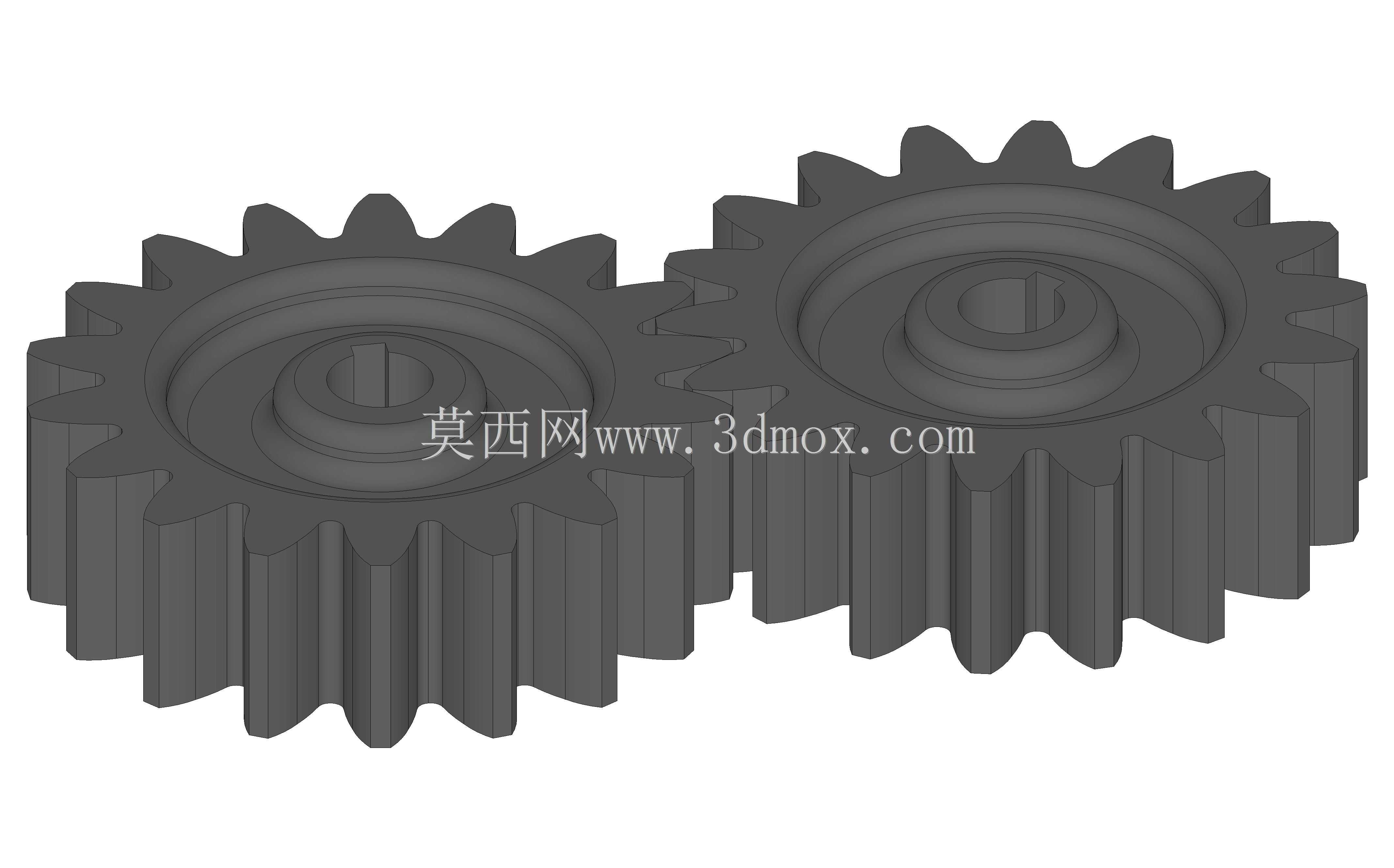

啮合式传动排挡用圆柱齿轮组结构

　　这套啮合圆柱齿轮组是排挡传动系统里的核心执行构件，日常在手动换挡机构、小型变速传动单元里承担扭矩传递、转速匹配的核心作用，区别于常规传动齿轮，这类排挡用齿轮需要兼顾换挡过程的啮合顺畅度与持续传动的承载稳定性，不能出现换挡卡滞、传动打齿的问题。从实际应用场景来看，这类齿轮组既可以用在小型工程机械的手动排挡机构里，也能适配轻型代步车辆、专用设备的挡位切换传动链路，在需要通过齿轮啮合位置变化实现传动比切换的结构中，这类成对啮合的齿轮是最基础的传动单元。

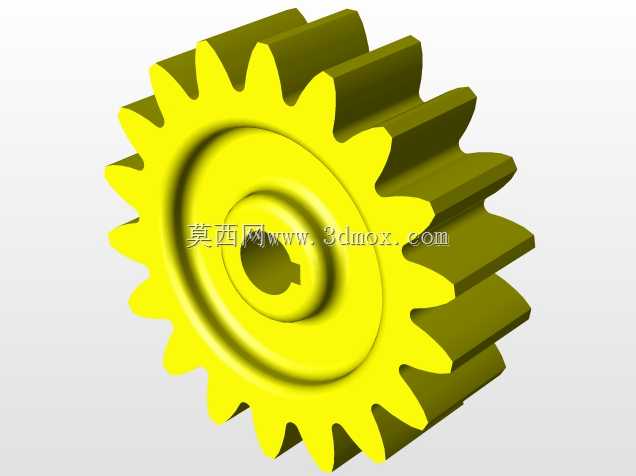

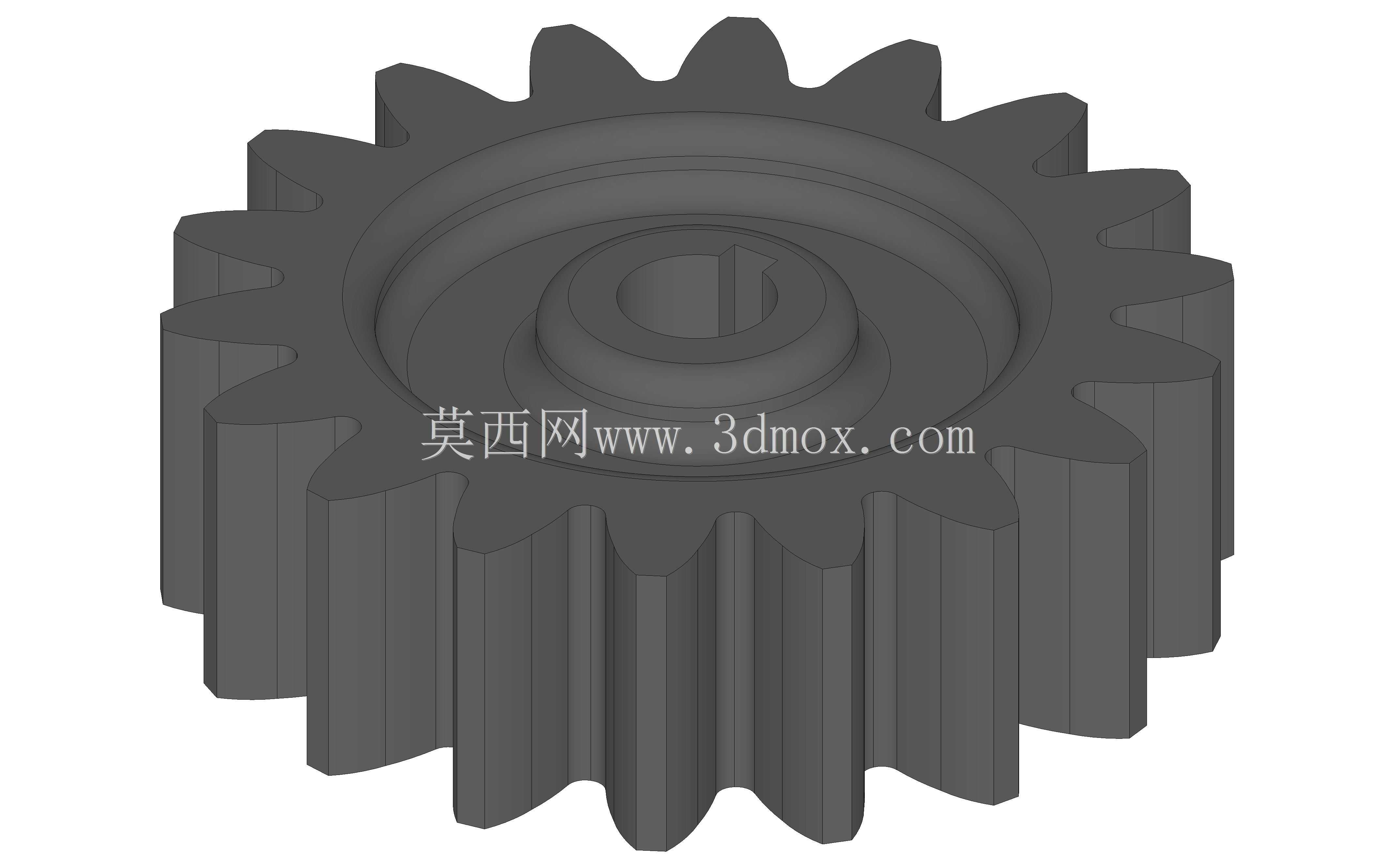

　　设计这套齿轮结构的时候，首先要考虑的是齿形参数的匹配度，两个齿轮的模数、压力角必须完全一致，才能保证啮合过程中齿面接触均匀，不会出现局部应力集中导致的齿面磨损过快问题。齿顶高、齿根高的参数选取上，特意预留了合理的齿侧间隙，这个间隙既不能太大导致传动回程误差超标，影响挡位切换后的传动精度，也不能太小导致热胀状态下出现齿面卡滞，尤其是在设备持续运转、传动箱内温度升高的工况下，合理的侧隙能保证齿轮始终顺畅运转。齿轮的轮毂部分设计了带键槽的中心安装孔，这个键槽的尺寸是和配套的传动轴过盈配合加平键传动设计的，安装的时候可以直接将齿轮压装到对应轴径的换挡轴上，通过平键传递扭矩，避免齿轮和轴之间出现相对转动。轮毂的台阶结构是为了匹配传动箱内的轴向定位间隙，安装时可以通过轴用挡圈卡在轮毂台阶的侧面，实现齿轮的轴向固定，防止运转过程中齿轮出现轴向窜动，导致啮合位置偏移、脱挡的问题。

　　从安装边界来看，两个齿轮的中心距是严格按照齿形参数计算得出的标准中心距，安装时两个传动轴的平行度公差需要控制在0.02mm以内，否则会出现齿面偏载，运转时噪音增大，齿面磨损速度会成倍提升。齿轮的齿宽设计是结合传递扭矩的大小核算的，齿面接触强度、齿根弯曲强度都经过了载荷校核，在额定扭矩下长期运转不会出现断齿、齿面点蚀的问题。齿端部分做了小角度的倒角处理，这个细节是为了换挡过程中齿轮滑移啮合的时候，能更顺畅地导入啮合位置，避免齿端直角磕碰出现打齿、换挡卡滞的问题，这也是排挡用齿轮和普通固定传动齿轮最明显的设计区别——普通固定传动齿轮不需要考虑轴向滑移啮合的需求，齿端不需要做导入倒角，而排挡齿轮必须考虑换挡时的啮合导入顺畅度。

　　实际使用过程中，这套齿轮组是浸泡在传动润滑油里工作的，齿面的粗糙度设计要求达到Ra1.6以下，减少运转过程中的摩擦阻力，同时保证润滑油膜能稳定附着在齿面上，降低齿面磨损。齿轮的材质一般选用20CrMnTi渗碳淬火处理，齿面硬度能达到HRC58-62，芯部保持足够的韧性，既能承受换挡时的冲击载荷，也能保证长期传动的齿面耐磨性。两个齿轮的齿数搭配是对应特定传动比设计的，啮合传动时的转速比和齿数成反比，在排挡机构中对应特定挡位的输出转速，设计时已经考虑了不同齿数搭配下的传动噪音问题，通过齿形修缘的方式，减少齿轮啮合进入和退出时的冲击，降低运转过程的啮合噪音。

　　在结构建模过程中，齿形是通过渐开线方程精准生成的，每个齿的齿廓曲线都符合标准渐开线齿形要求，没有出现近似齿形导致的啮合干涉问题。齿轮的减重槽设计在轮毂和轮缘之间的辐板位置，在保证结构强度的前提下尽可能降低齿轮自身的转动惯量，减少换挡过程中齿轮滑移的阻力，同时降低传动过程的转动损耗。辐板上的减重槽尺寸经过了刚度校核，不会因为开槽导致齿轮辐板刚度不足，在满载荷传动时出现辐板变形的问题。轮缘的厚度设计也结合了齿根的强度要求，保证齿根到轮缘内壁的厚度足够，不会出现轮缘开裂的问题。

　　安装调试的时候，需要先检查两个齿轮的啮合接触斑点，正常情况下接触斑点应该分布在齿面的中部位置，接触面积沿齿高方向不小于40%，沿齿长方向不小于60%，如果接触斑点偏在齿端，就需要调整传动轴的平行度或者齿轮的轴向位置，保证齿面均匀接触。轴向定位完成后，需要手动盘动齿轮检查啮合顺畅度，全程不能有卡滞、松紧不均的问题，转动阻力均匀才符合安装要求。这套齿轮结构的设计没有多余的复杂结构，所有结构特征都是围绕排挡传动的实际需求设计的，从齿形参数到安装结构，每个细节都对应实际工况下的使用要求，既满足传动扭矩的强度需求，也兼顾了排挡换挡过程的操作顺畅度，能适配多数中小型手动排挡传动机构的使用需求。
