FRC竞赛用三CIM电机双档位换挡传动装置

　　这套三电机集成的双速换挡传动结构，最早接触是在FRC机器人赛事的动力单元选型阶段，当时队伍需要在有限的机器人安装空间内，同时兼顾起步爬坡的大扭矩输出和直线冲刺的高转速需求，单速减速箱很难同时覆盖两种极端工况，三CIM电机布局的换挡结构刚好能解决这个矛盾。从实际赛事应用场景来看，这类传动单元主要搭载在FRC竞赛机器人的行走驱动端，也有部分队伍将其改造后用于机械臂的大负载抬升机构，比赛过程中机器人需要完成越障、推射、攀爬等不同任务，不同工况对动力输出的扭矩、转速要求差异极大，低档位1:10的减速比可以在攀爬、对抗推挤时输出足够大的轮上扭矩，避免电机堵转烧损，高档位1:3.66的减速比则能让机器人在空旷赛段实现快速移动，缩短任务转场的时间消耗。

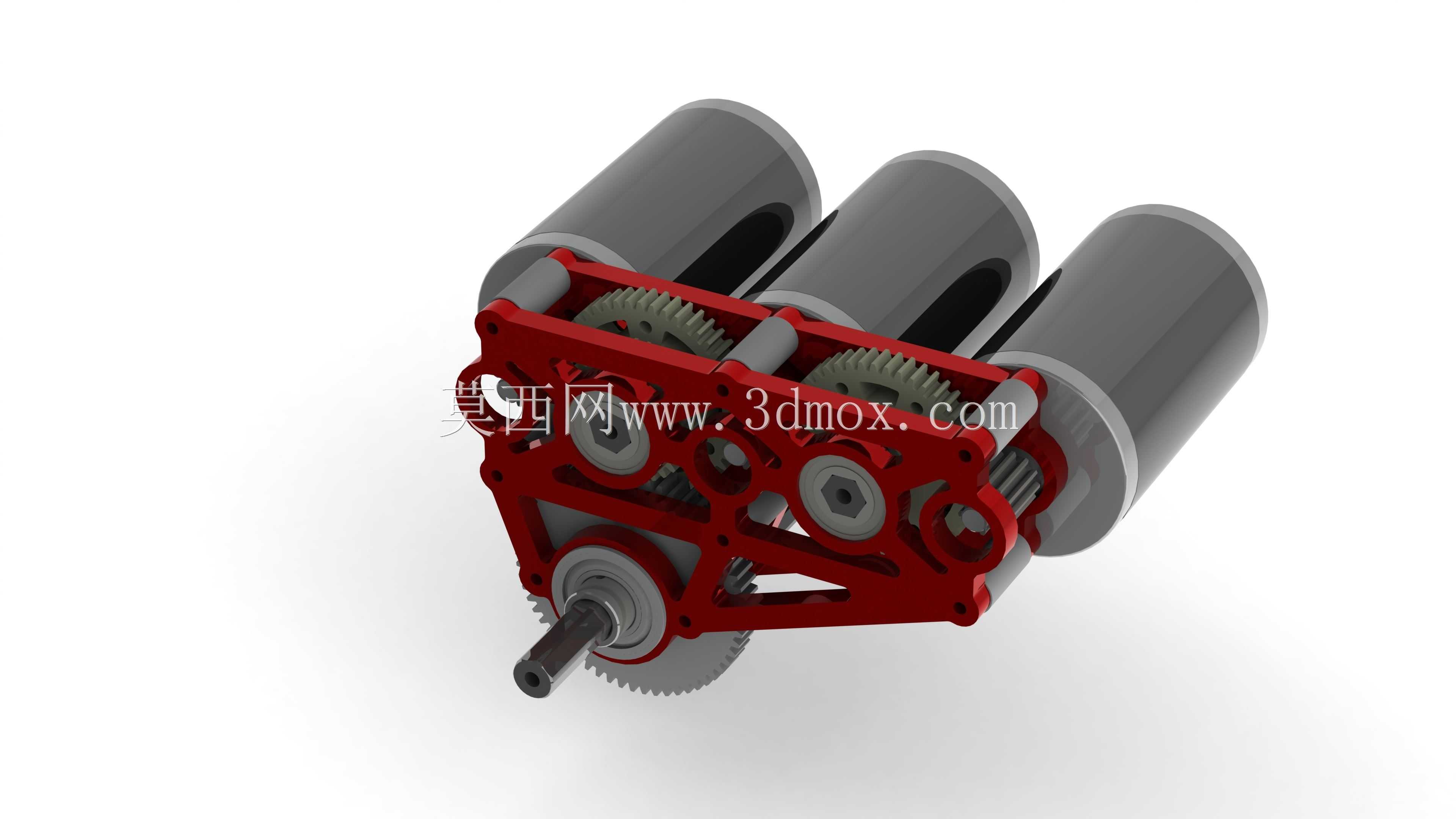

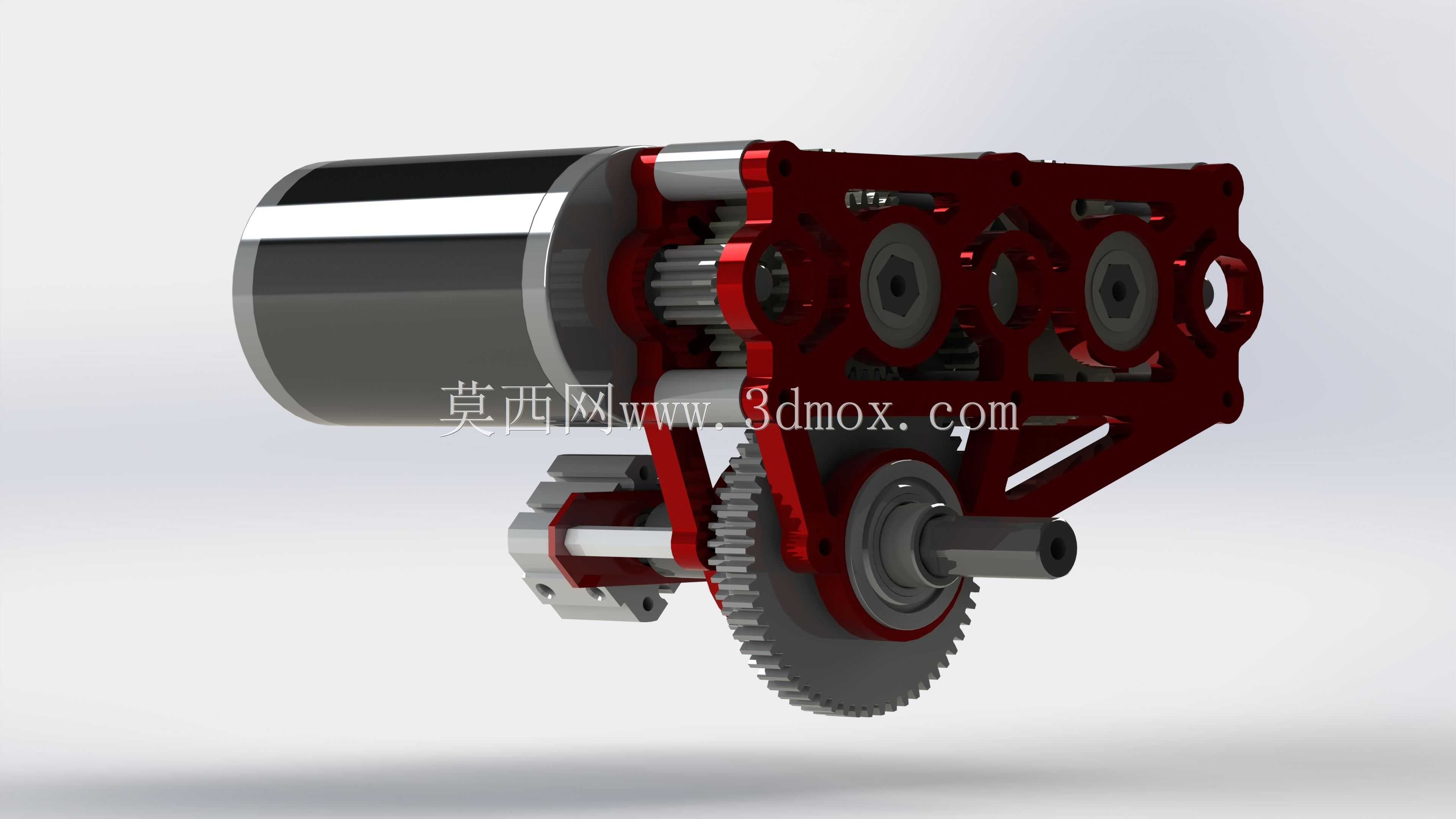

　　从结构设计思路来看，这套装置采用三个CIM电机并行输入的布局，红色的安装支架既是齿轮组的定位基座，也是三个电机的安装承载件，支架上的镂空结构不是随意设计的，一方面是为了在保证结构强度的前提下尽可能降低整体重量，毕竟FRC赛事对机器人整体重量有严格限制，每一克重量的节省都能给其他执行机构留出余量；另一方面镂空位置刚好对应齿轮啮合区的观察位，日常调试时可以直接观察齿轮的啮合间隙、润滑状态，不用反复拆解端盖。齿轮组采用平行轴直齿传动布局，直齿齿轮的加工精度更容易控制，传动效率比斜齿更高，而且在赛事高强度的冲击负载下，直齿齿轮的轴向力几乎为零，不需要额外设置复杂的轴向定位轴承，能进一步压缩轴向安装尺寸。换挡机构采用滑移齿轮的换挡逻辑，通过拨叉带动中间轴上的滑移齿轮分别和高低档位的从动齿轮啮合，实现两个速比的切换，换挡行程的设计刚好控制在支架预留的拨叉活动槽范围内，不会出现超程脱档的问题。

　　从安装边界和尺寸配合来看，三个CIM电机的安装止口完全按照赛事常用电机的标准安装尺寸设计，电机输出轴和主动齿轮的配合采用D型轴定位，不需要额外加工键槽就能传递大扭矩，装配时直接将电机插入支架的安装孔，用侧面的紧定螺钉锁紧即可，拆装维护非常方便，赛事现场出现电机烧损的情况可以在几分钟内完成更换。输出轴的伸出长度、轴径尺寸也匹配赛事常用的轮毂安装标准，不需要额外加工转接轴就能直接和驱动轮、链轮等执行部件连接。整体结构的横向、纵向安装尺寸都经过优化，三个电机呈三角排布，不会出现电机之间的安装干涉，支架上的安装孔位预留了足够的调节余量，可以适配不同规格的机器人底盘安装梁，不管是铝型材底盘还是钣金焊接底盘，都能通过转接件完成固定。

　　实际使用过程中，这套传动结构的齿轮啮合侧隙控制在0.1mm到0.2mm之间，既不会因为侧隙过小出现齿轮卡滞、运转发热的问题，也不会因为侧隙过大导致正反转切换时出现过大的冲击空程，影响机器人的控制精度。支架采用一体式加工成型，没有拼接焊缝，在对抗赛的冲击负载下不会出现支架变形、齿轮轴错位的问题，齿轮采用高强度钢加工，齿面经过硬化处理，能承受赛事过程中频繁的正反转冲击、堵转过载，不会轻易出现断齿、打齿的故障。润滑方面，齿轮组预留了润滑脂填充空间，一次加注润滑脂就能满足整个赛事周期的使用需求，不需要频繁拆解维护。
