紧凑履带式小型移动作业载具结构设计

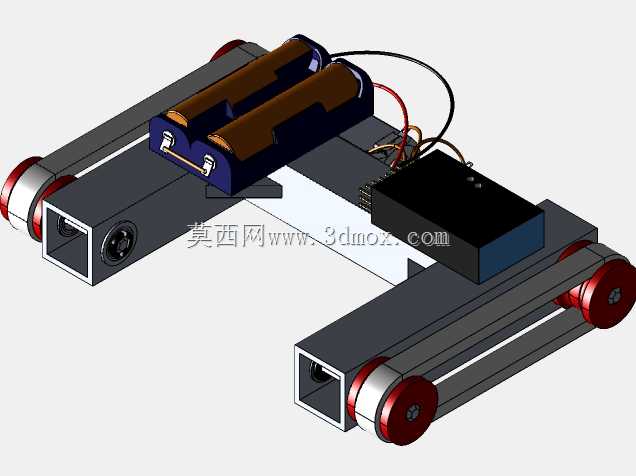

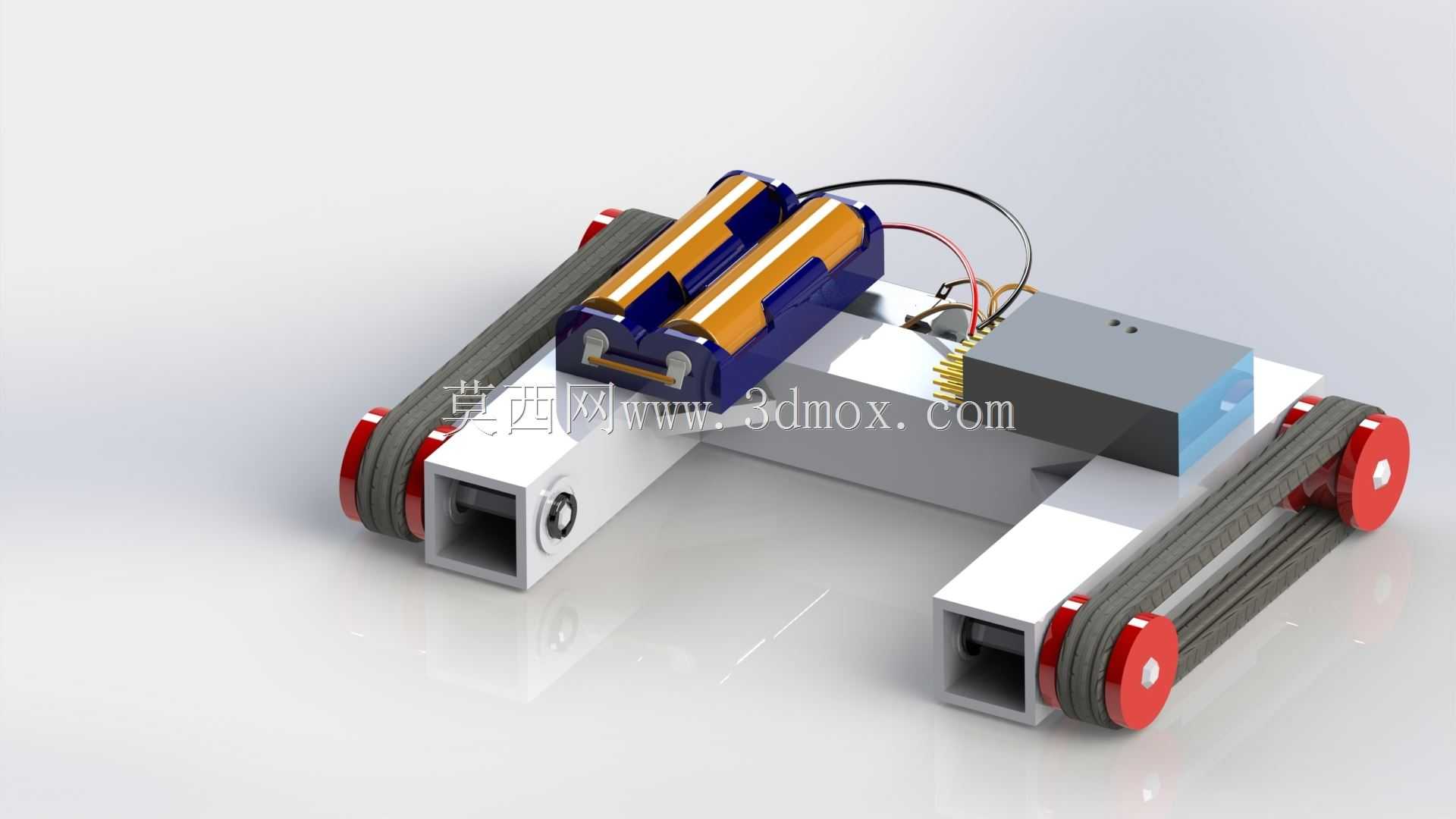

　　这款小型履带式移动载具的结构设计，核心面向狭窄空间内的巡检、轻载作业场景，在地下管网排查、建筑缝隙检测、小型物料转运等工况下，可替代人工进入人员无法抵达的狭小区域完成作业。整体行走机构采用双侧独立履带布局，履带轮组采用红塑轮缘搭配金属轮毂的结构，轮缘做圆弧倒角处理，避免履带运行过程中出现卡滞、啃边的问题，履带选用带横向防滑筋的橡胶材质，在混凝土、金属板面、松散砂石等不同接触面都能保持足够的抓附力，双侧履带独立驱动的设计可实现原地转向，最小转弯半径几乎为零，适配宽度仅比载具本体宽出50mm的狭窄通道通行需求。

　　载具的主体框架采用方管型材拼接结构，框架型材选用标准20mm边长的铝合金方管，既保证整体结构的刚性，又能将整机自重控制在较低水平，框架前后端预留了标准安装孔位，可根据作业需求快速搭载检测传感器、小型机械手、采样装置等不同功能模块，安装孔位采用等间距排布的M3螺纹孔，孔距公差控制在0.1mm以内，保证外接模块的安装定位精度。动力单元采用双直流电机搭配减速齿轮组的布局，电机直接集成在履带轮组的驱动端，省去了额外的传动连杆结构，减少了动力传递过程中的损耗，电池组采用叠层布置在载具前部上方的位置，通过卡扣结构固定在框架上，无需额外工具即可完成电池的快速更换，电池与控制模块之间采用快插接头连接，接线做了防呆设计，避免接插过程中出现正负极反接的问题。

　　控制模块布置在载具中部靠后的位置，模块外壳采用铝合金材质，既可以保护内部的控制电路板，又能起到散热的作用，控制模块上预留了多路通讯接口与供电接口，可外接不同的作业负载，接线区域做了理线设计，所有走线都沿框架内侧的线槽排布，避免载具运行过程中线路被履带剐蹭、被周边障碍物勾挂。整机的外形尺寸控制在长180mm、宽120mm、高70mm的范围内，不含外接负载的情况下，整机高度不会超出框架上表面，可顺利穿过高度80mm的低矮缝隙，载具底部离地间隙设计为15mm，可顺利越过高度10mm以内的障碍物，不会出现底盘剐蹭卡滞的问题。

　　在结构设计过程中，所有运动部件都做了间隙校核，履带张紧度采用偏心轮调节结构，可根据不同工况的使用需求调整履带的张紧力，避免履带过松出现脱轨、过紧增大运行阻力的问题，轮组的转轴采用铜套衬套结构，无需频繁加注润滑脂即可保证长时间运行的顺畅性，所有外露的紧固件都采用沉头设计，避免突出的螺丝头勾挂周边障碍物。载具的重心经过配平设计，电池组前置的布局刚好平衡后部控制模块的重量，整机重心落在履带接地段的中心位置，在爬坡、越障过程中不会出现前倾后翻的问题，最大可攀爬30度的斜坡，在倾斜面上运行时可保持足够的稳定性。

　　这款载具的结构设计充分考虑了加工与装配的便利性，所有结构件都可通过常规的型材切割、钻孔工艺完成加工，无需特殊的定制模具，装配过程中不需要复杂的专用工装，普通的内六角扳手即可完成整机组装，后期维护过程中可单独更换损坏的轮组、履带、电机等部件，不需要整体拆解整机框架，大幅降低了后期的维护成本。针对不同的使用场景，还可在框架外侧加装防护外壳，外壳采用薄铝板折弯成型，通过螺丝固定在框架上，可阻挡运行过程中溅起的泥水、灰尘进入载具内部，提升在恶劣工况下的使用寿命，防护外壳上预留了散热孔位，对应控制模块与电机的安装位置，保证运行过程中的热量可以及时散出，不会出现过热停机的问题。
