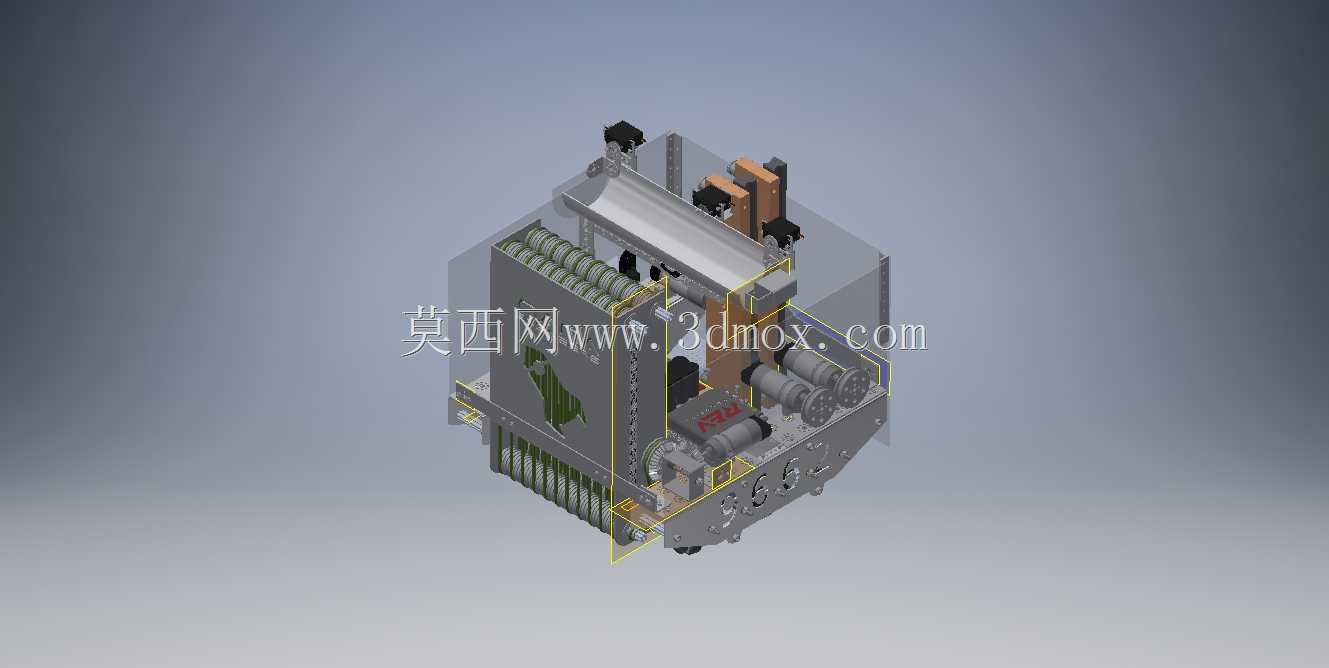

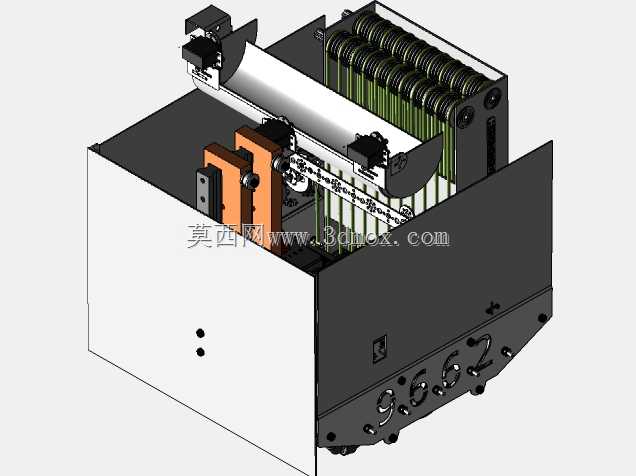

FTC赛事竞技机器人结构设计方案

　　这套竞技机器人结构主要面向青少年科技创新赛事的对抗场景设计，整体采用模块化布局思路，将动力驱动、执行机构、控制单元、能源模块全部整合在紧凑的箱式底盘框架内，适配赛事规则中对设备尺寸、重量、启动边界的严格要求。从结构排布来看，底盘下部预留了标准轮系的安装接口，可根据不同赛季的场地地形、任务需求快速更换麦克纳姆轮、全向轮或者防滑橡胶轮，轮系安装位的同轴度公差控制在0.1mm以内，避免高速移动时出现轮组偏磨、传动卡滞的问题。底盘框架采用镂空式铝型材拼接设计，在保证整体结构刚度的前提下尽可能降低自重，框架上预留的多组M3标准安装孔位，可根据任务需求加装机械臂、拾取机构、投射组件等不同功能的执行末端，不需要对主框架进行二次打孔加工，

　　大幅缩短赛前调试的结构改造成本。上部的功能舱采用分层排布设计，最下层放置电池与主控制板，中间层布置电机驱动板与信号传输模块，最上层预留任务执行机构的安装空间，层与层之间采用绝缘隔板分隔，避免线路干扰或者运动部件剐蹭线路造成的设备故障。传动系统全部采用标准模数的齿轮与同步带组合，动力输出端的减速比经过多轮场地测试调校，既保证移动时的加速响应速度，也能满足执行机构拾取、搬运物料时的扭矩输出需求，所有传动部件的安装座都设计了腰型调节孔，可快速调整同步带张紧度、齿轮啮合间隙，不需要额外制作定制工装就能完成日常维护调试。考虑到赛事对抗中可能出现的碰撞、剐蹭情况，底盘四周都设计了可快速更换的防撞条安装位，防撞条采用高韧性尼龙材质制作，

　　通过螺栓固定在主框架上，碰撞受损后可在数分钟内完成更换，不会影响赛事进程。控制模块的安装位设计了快拆结构，可快速完成主控、电池的更换调试，所有线路都通过框架内侧的走线槽固定，避免运动过程中线路晃动被传动部件卷入。从安装边界来看，整体结构的外轮廓尺寸严格控制在赛事规则要求的初始启动尺寸范围内，所有突出部件都设计了折叠或者快拆结构，赛前可快速收拢到规定尺寸内，启动后可根据任务需求展开执行机构。结构设计过程中充分考虑了不同赛季任务的通用性，主框架的安装孔位采用通用化排布，不需要重新制作主底盘就能适配不同赛季的任务组件，降低参赛队伍的硬件改造成本，同时所有非标结构件都采用常规板材切割加工即可完成，不需要复杂的五轴加工或者3D打印特殊工艺，

　　普通的校园创客工坊就能完成全套结构的制作与装配。在实际赛事场景中，这套结构可完成场地内的物料拾取、搬运、投射、定点停靠等多种任务，移动过程中的底盘稳定性经过多轮倾斜测试，在场地坡度不超过10度的情况下不会出现侧翻，执行机构的重复定位精度可控制在2mm以内，满足赛事中精准投放物料的要求。
