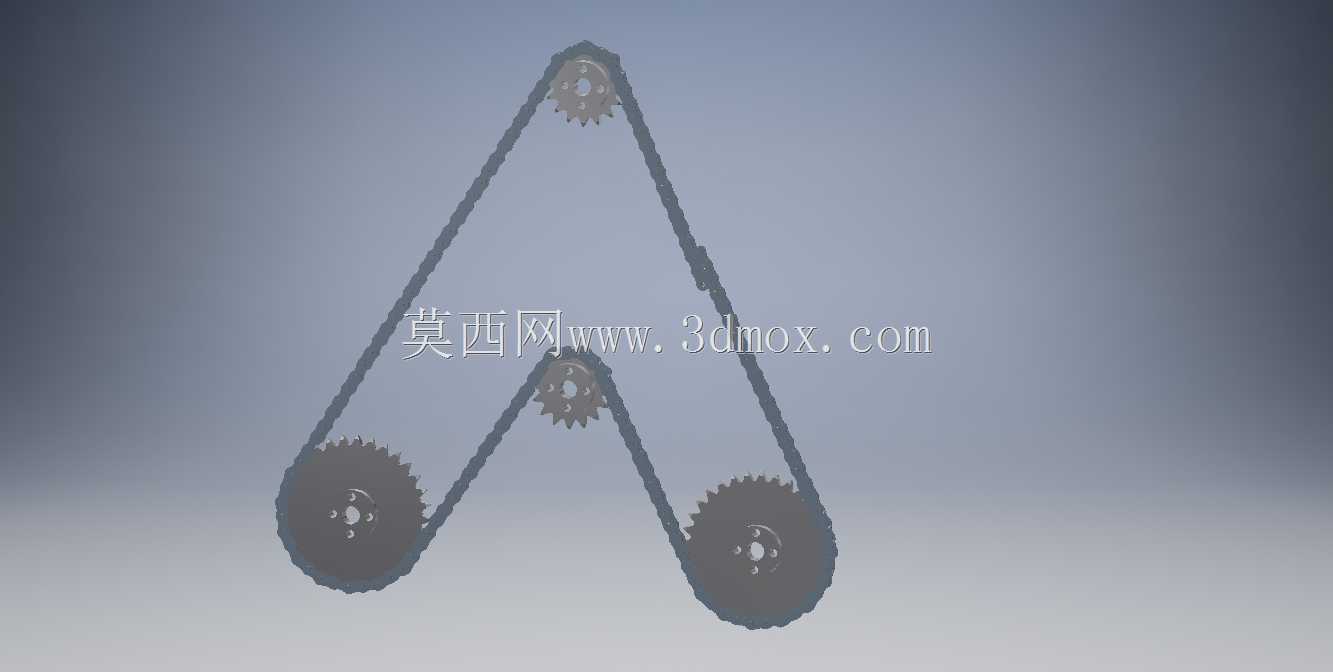

五链轮多边形排布静态链式传动结构

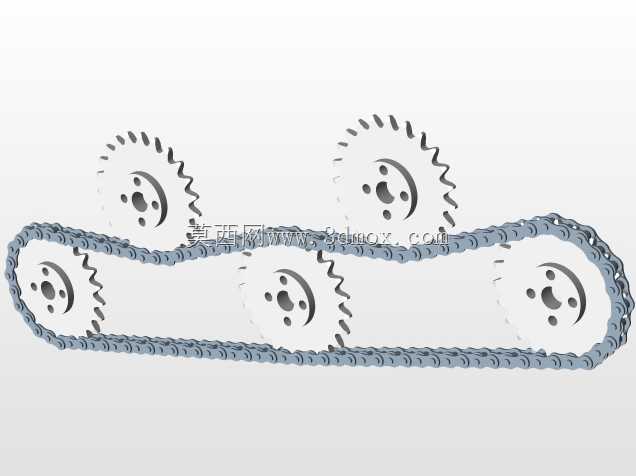

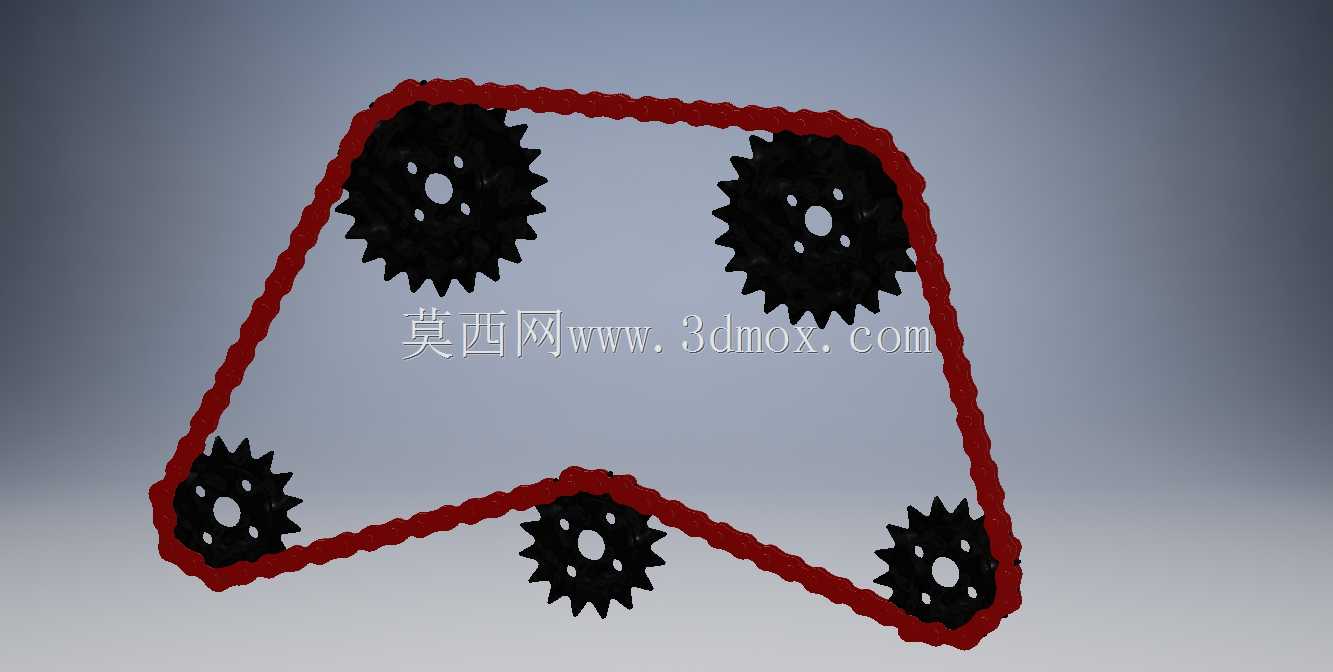

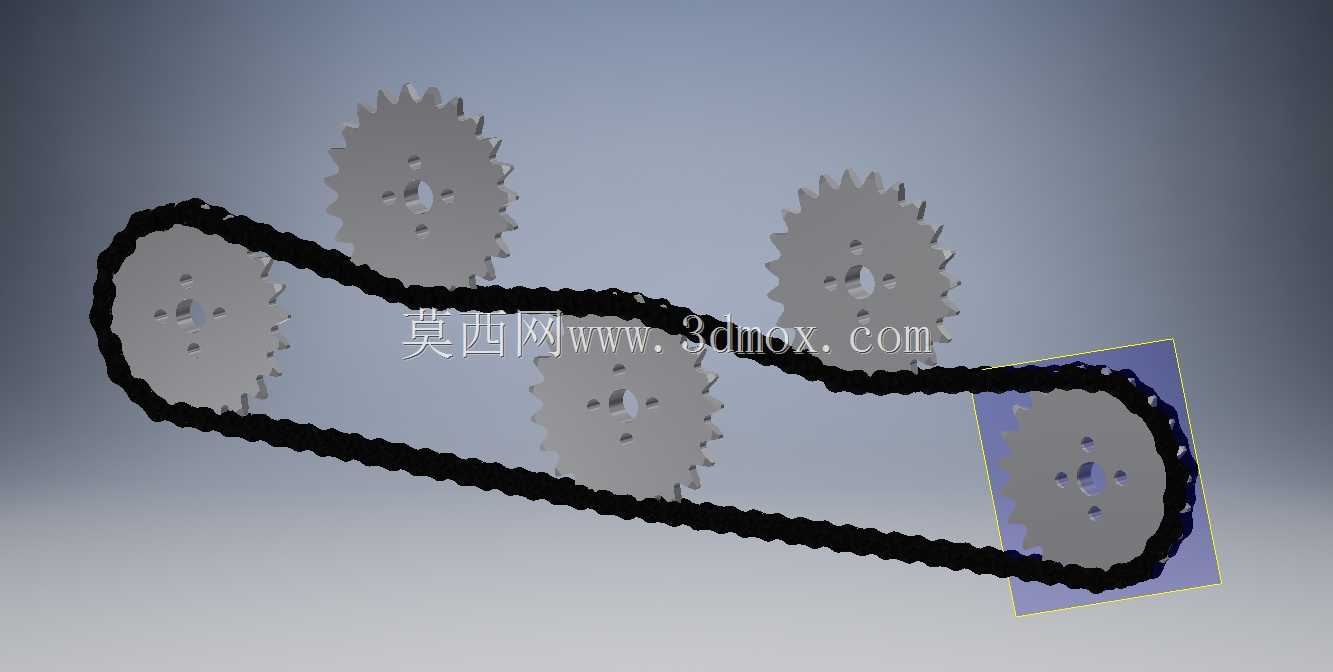

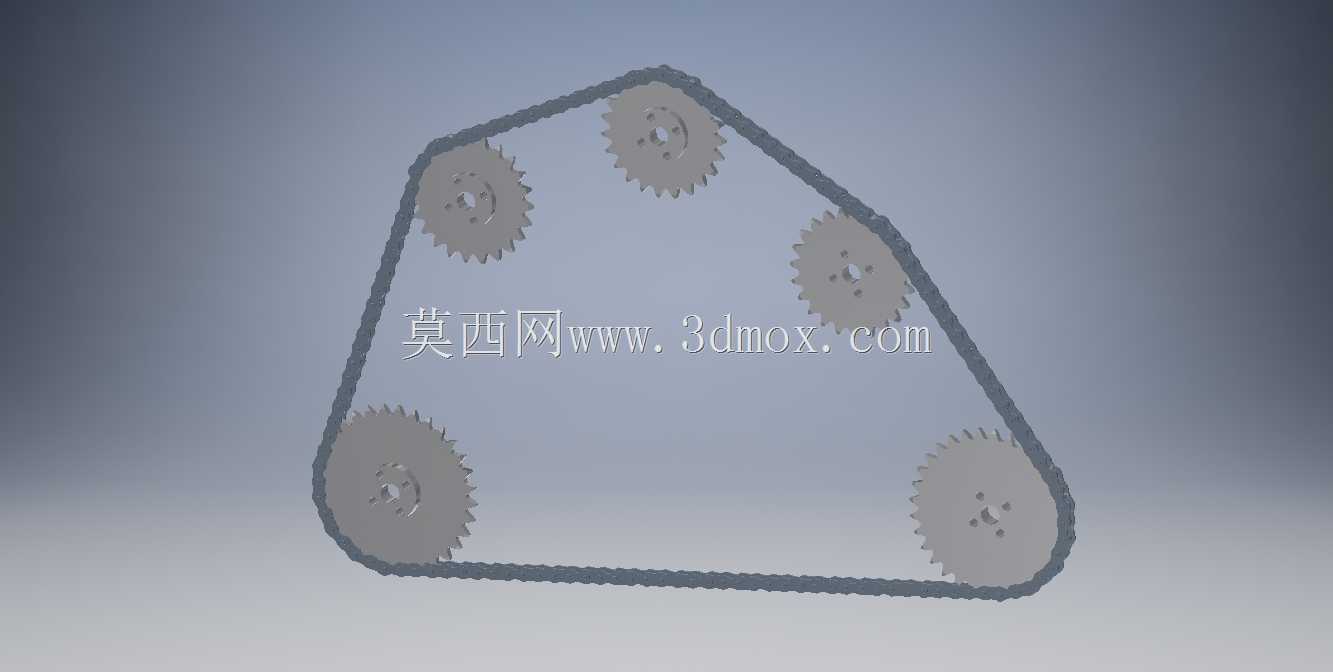

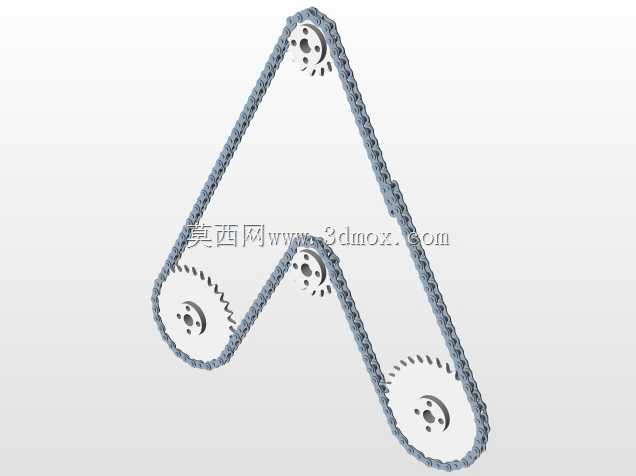

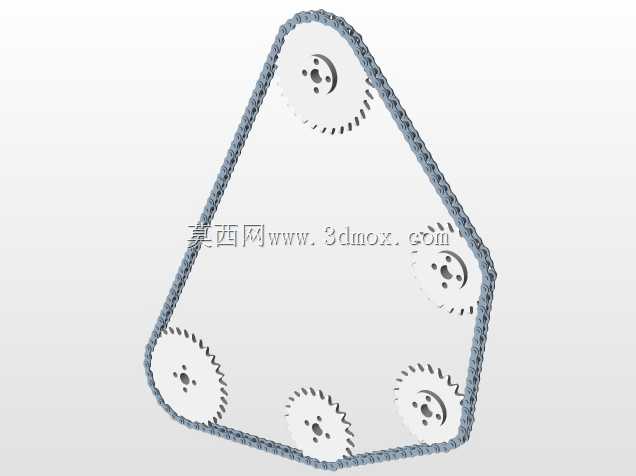

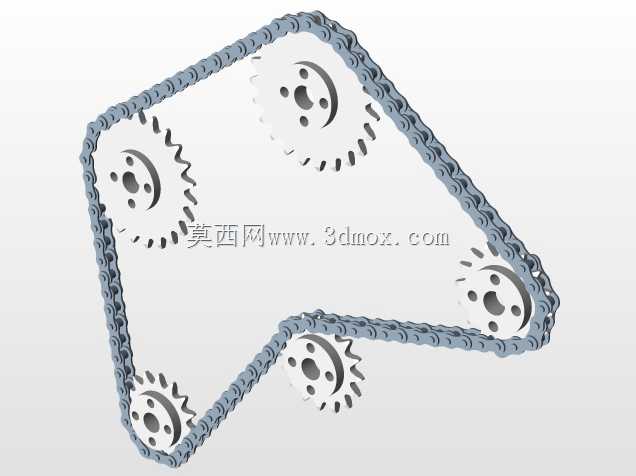

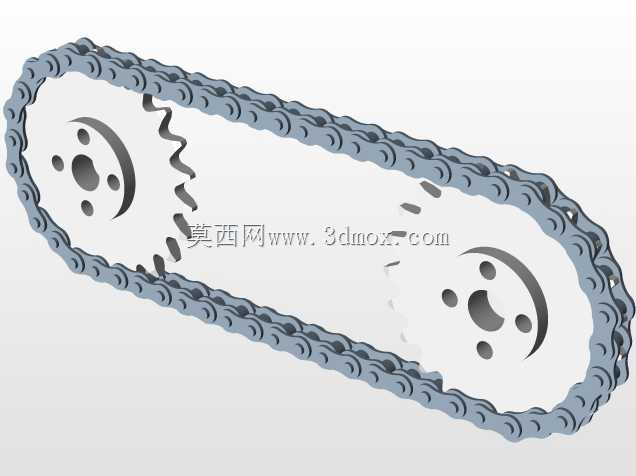

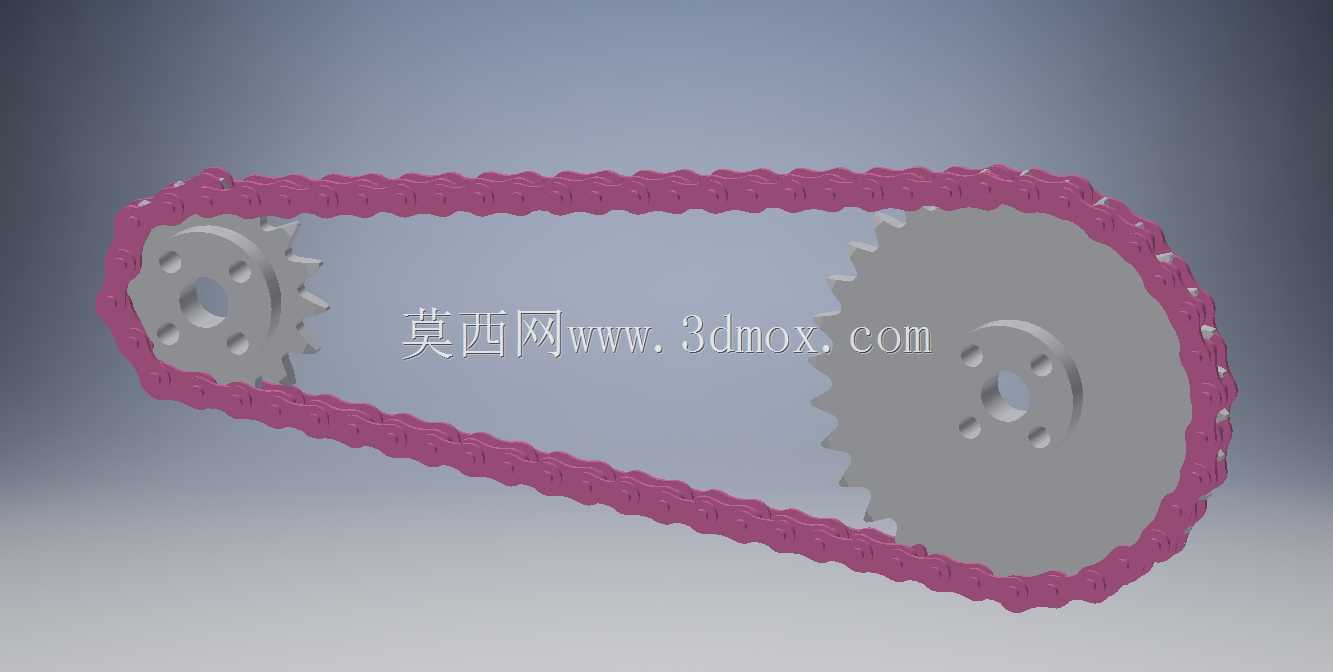

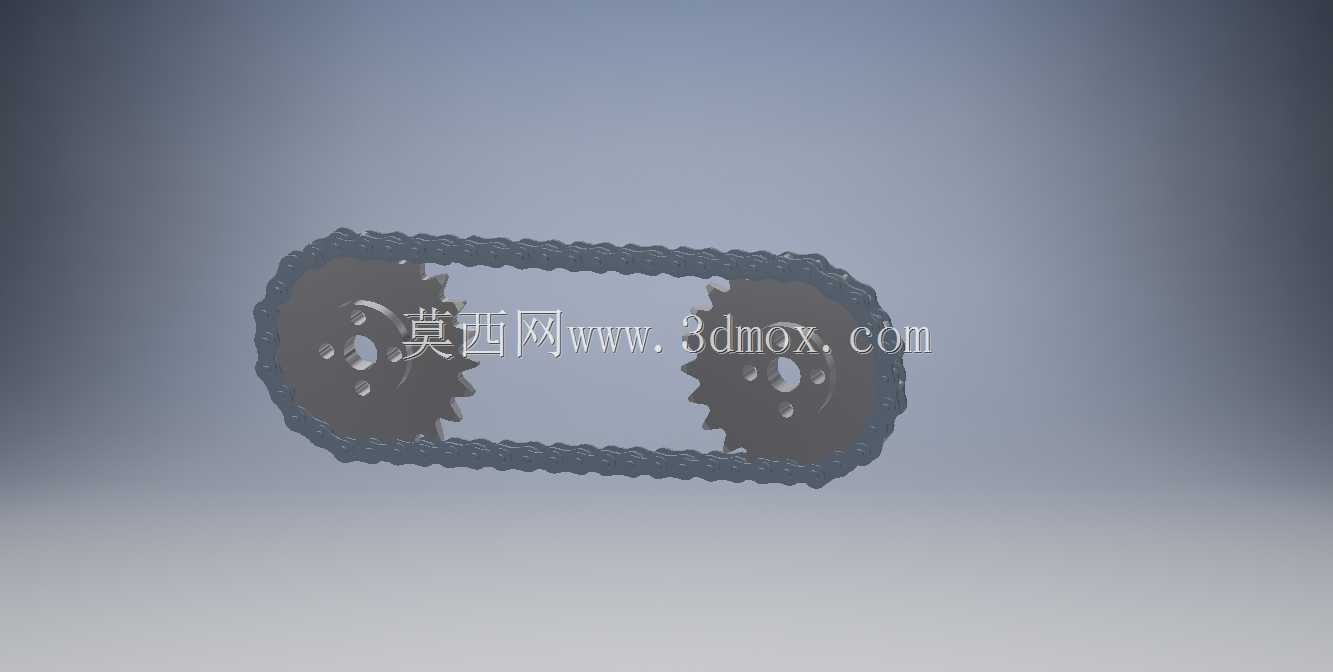

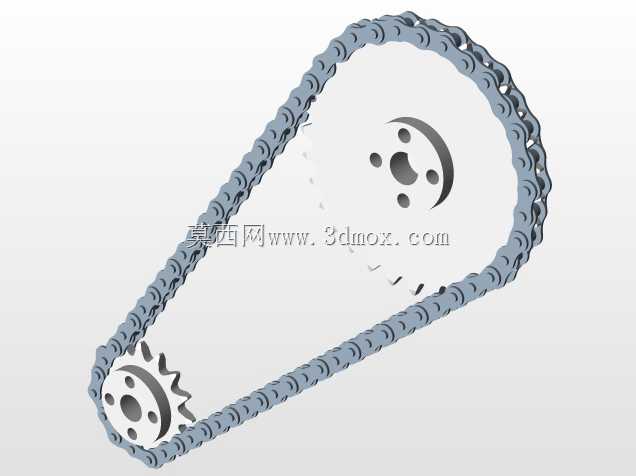

这套链式传动结构采用五枚链轮搭配闭合链条组成非规则多边形传动路径，区别于常规两链轮平行传动布局，可适配设备内部空间受限、需要多点位同步动力输出的传动场景，常见于多工位自动化输送设备、异形排布的纺织机械走纱机构、农用机具的分动传动单元中，能在紧凑安装空间内完成动力的转向与多点分配，减少额外传动齿轮组的布设，降低整体传动链路的装配复杂度。从设计逻辑来看，首先需要根据设备内部的安装边界确定五个链轮的中心坐标，每个链轮的安装轴位都要匹配设备机架的预留安装孔位，确保链轮中心距满足链条张紧行程要求，避免链条运行中出现跳齿、松脱问题；链轮的齿形采用标准三圆弧一直线齿廓，保证与链节的啮合间隙控制在合理范围，降低啮合过程中的冲击磨损。建模过程中，先绘制单个链轮的齿形轮廓，通过拉伸切除完成单枚链轮的基体建模，预留轴孔与键槽的安装尺寸，再根据预先排布的五个轴位坐标完成链轮的阵列装配，调整每个链轮的旋转角度确保齿位与链条链节的啮合位置匹配；链条部分先绘制单节内外链板、销轴、套筒的零件模型，按照链节距参数完成单节链节的装配，再通过沿路径阵列的方式，让链节沿着五个链轮的节圆公切线组成的闭合路径完成排布，最后调整首尾链节的连接位置，保证整圈链条的张紧度处于合理区间，静态装配状态下无卡滞、无错位。实际应用中，这种多链轮排布的链式结构可在不同转向的轴位间传递扭矩，相比带传动能保证精确的传动比，不会出现打滑丢转的问题，适合有同步传动要求的多工位设备；安装时需要保证所有链轮的端面处于同一平面，平面度误差控制在允许范围内，避免链条运行中出现侧磨，缩短使用寿命。建模时需要注意链节与链轮齿槽的配合间隙，预留出链条运行时的活动余量，避免静态装配下出现过定位导致的干涉问题，每个链轮的安装轴位都要标注同轴度公差，保证后期实际装配时轴系转动顺畅，不会出现偏载磨损。
