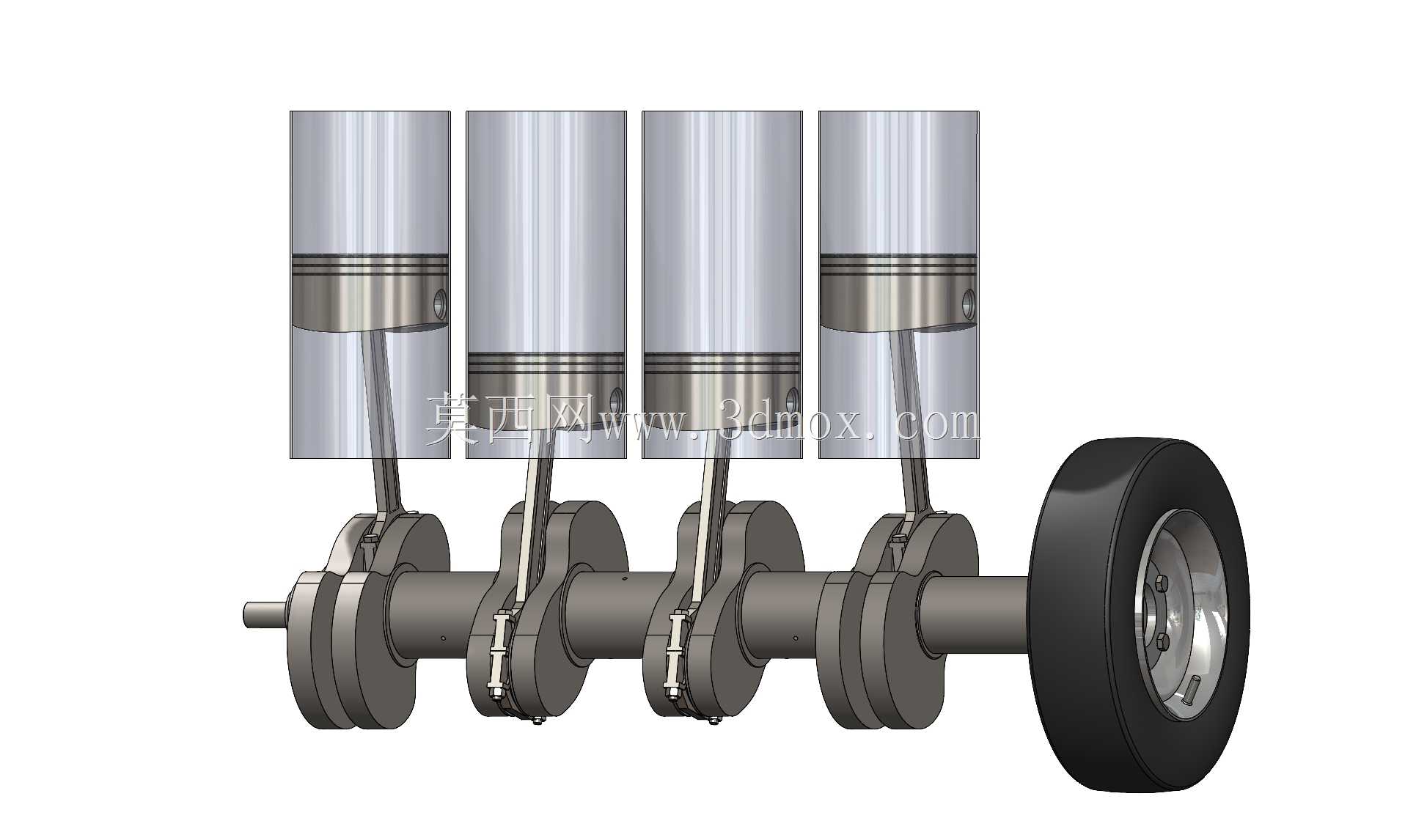

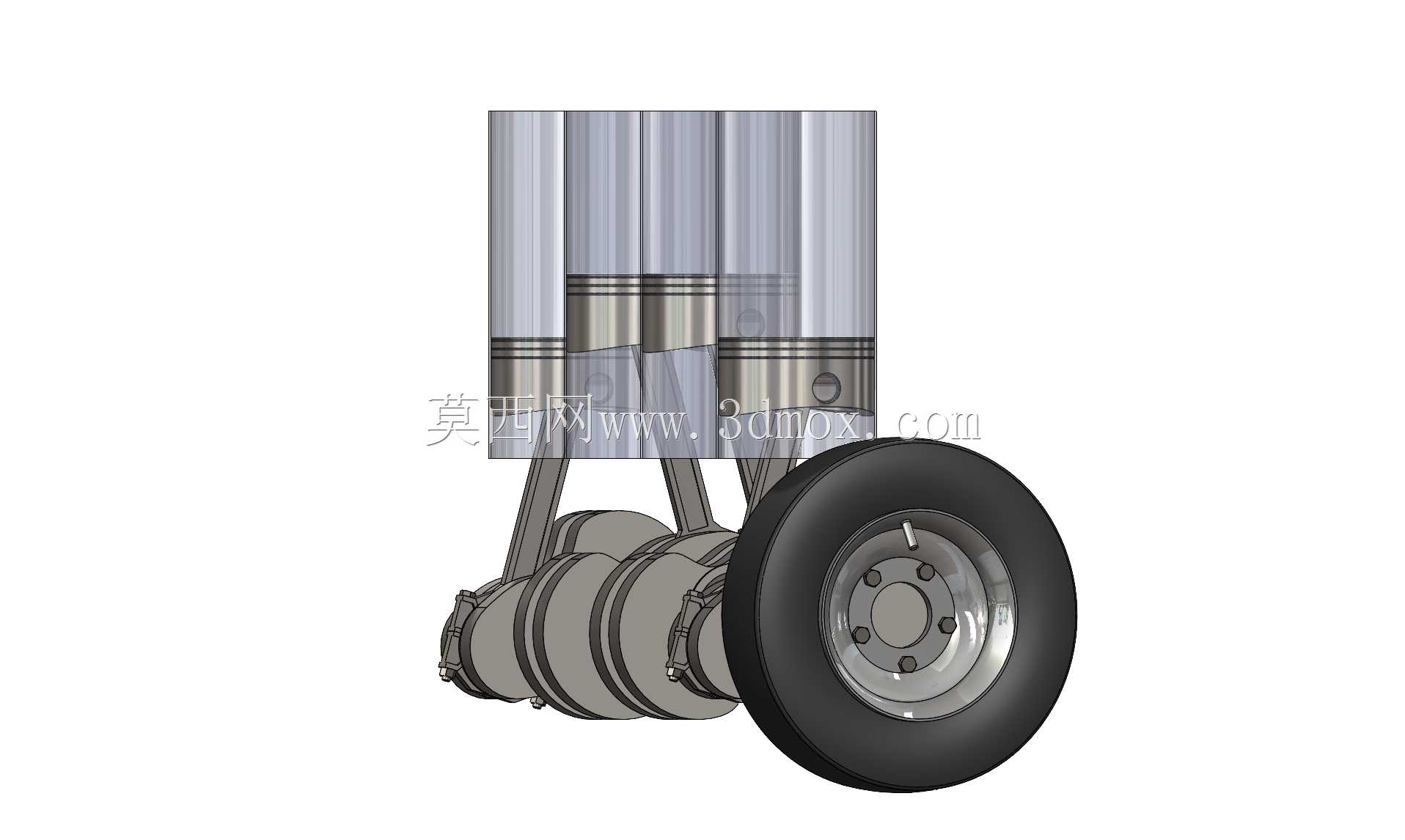

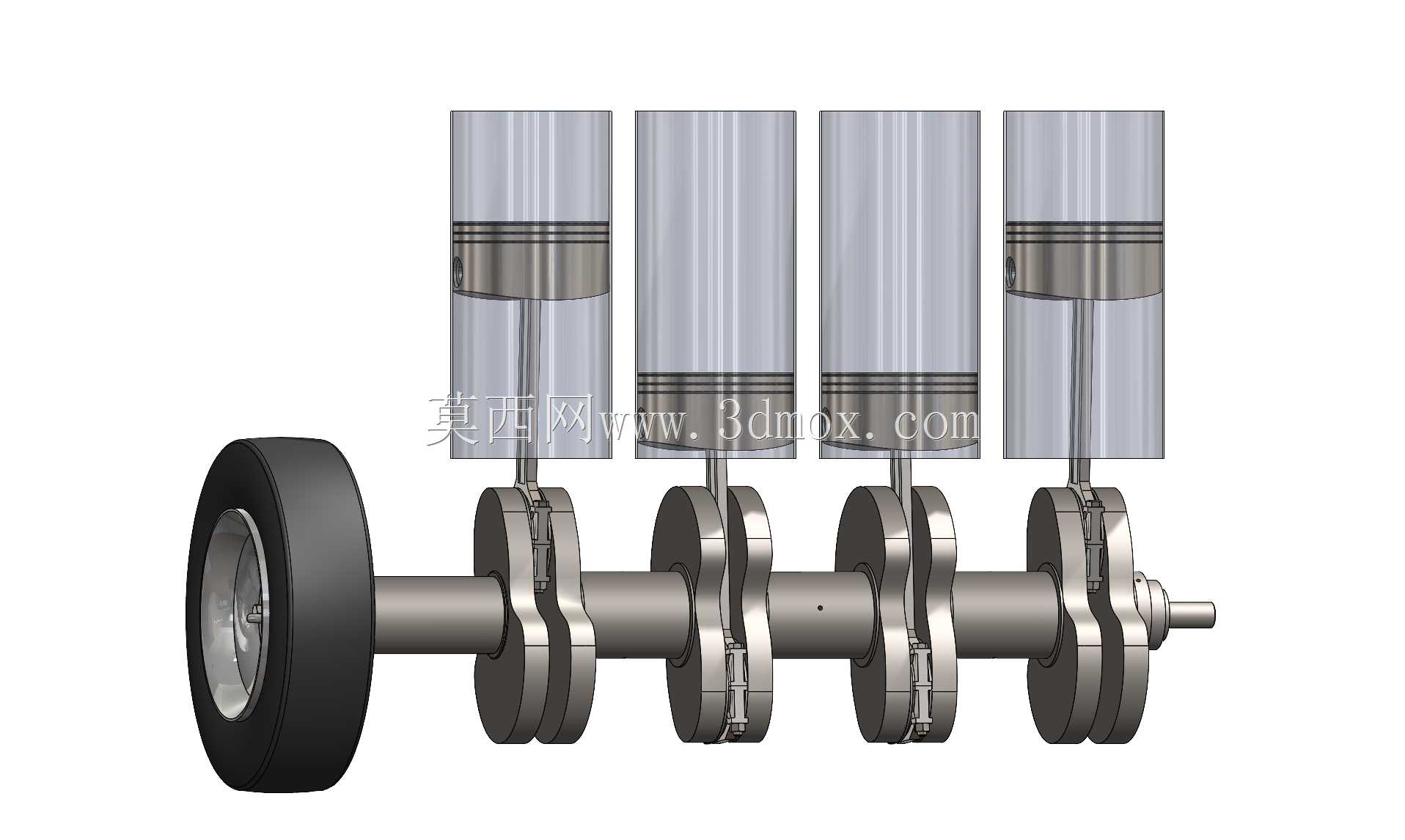

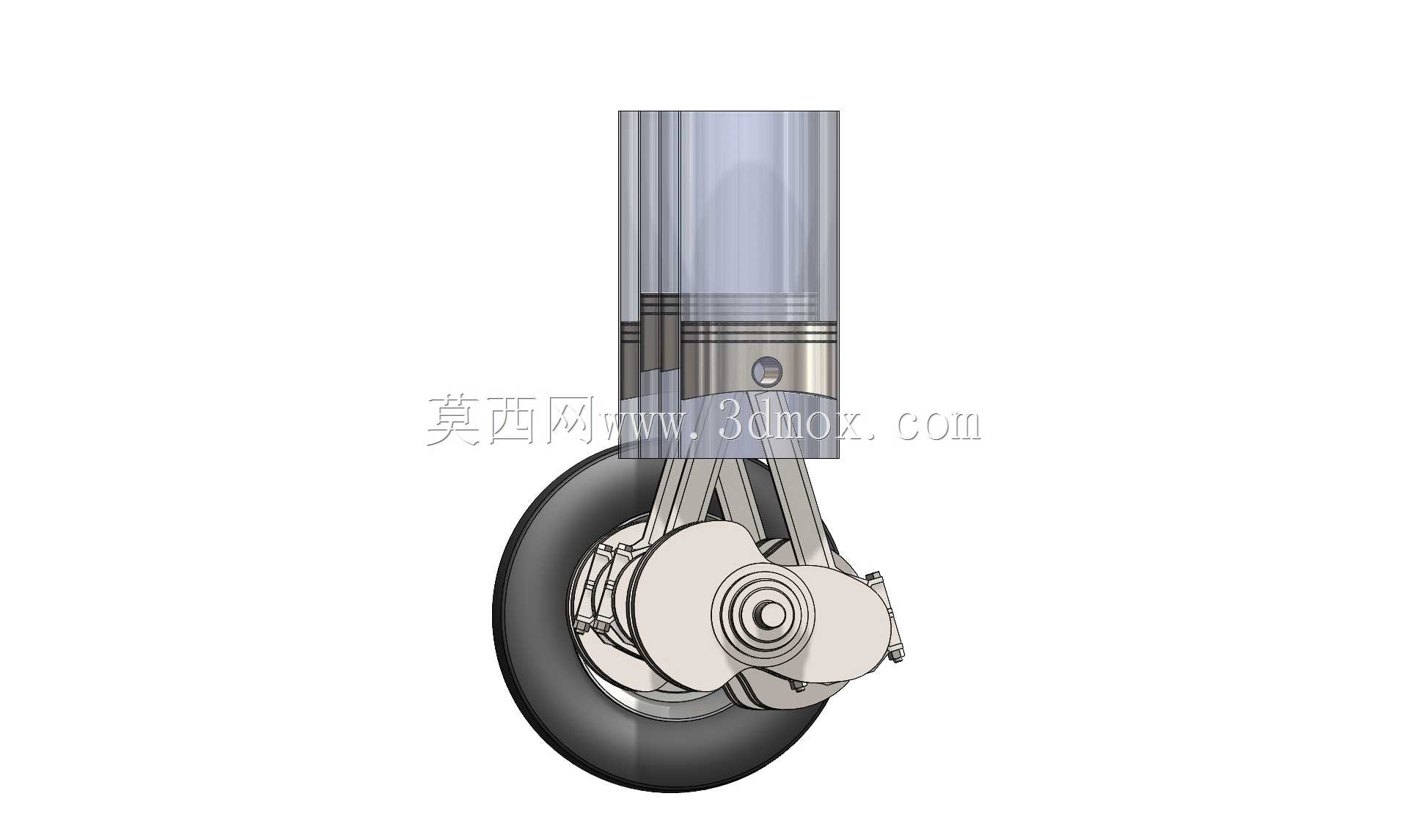

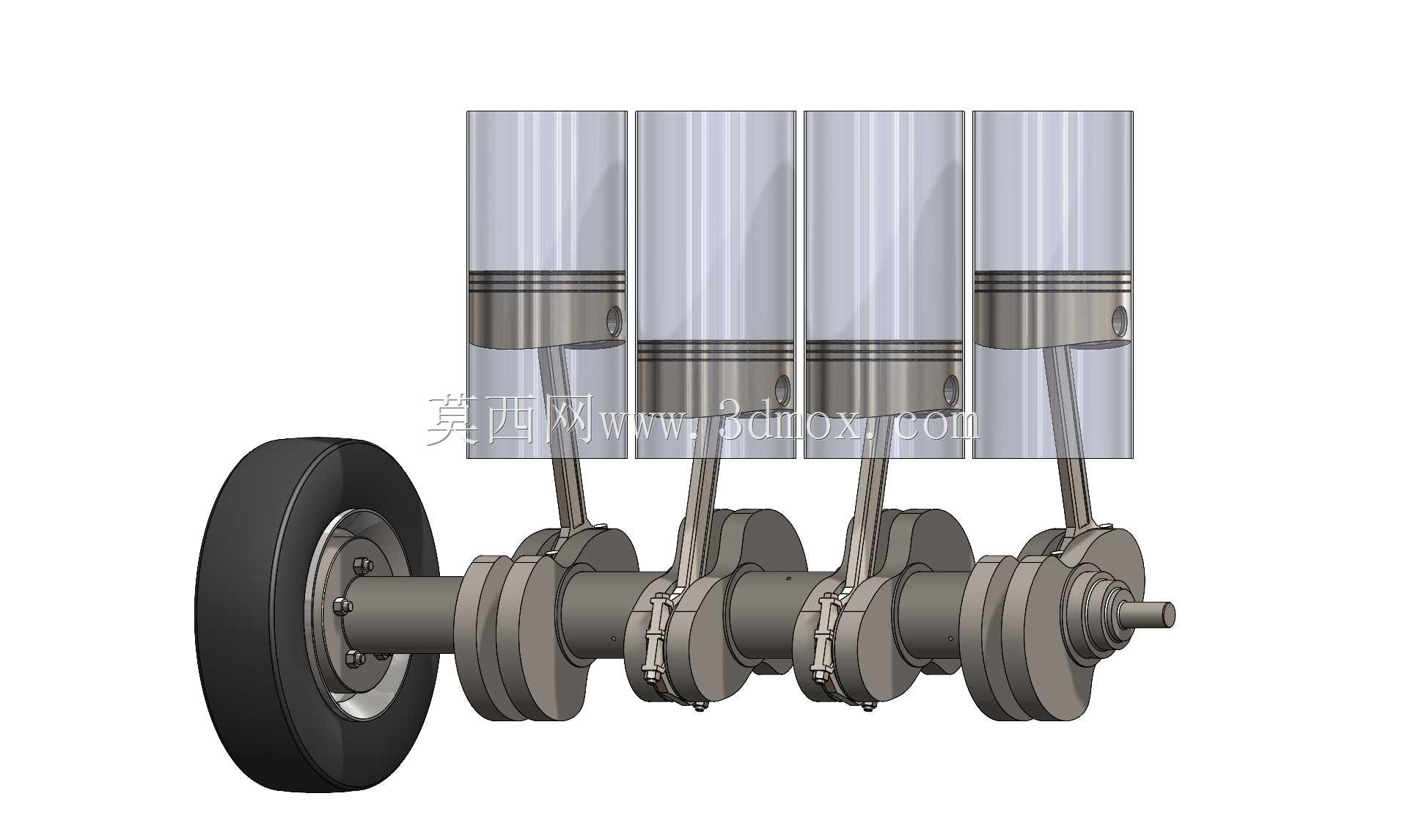

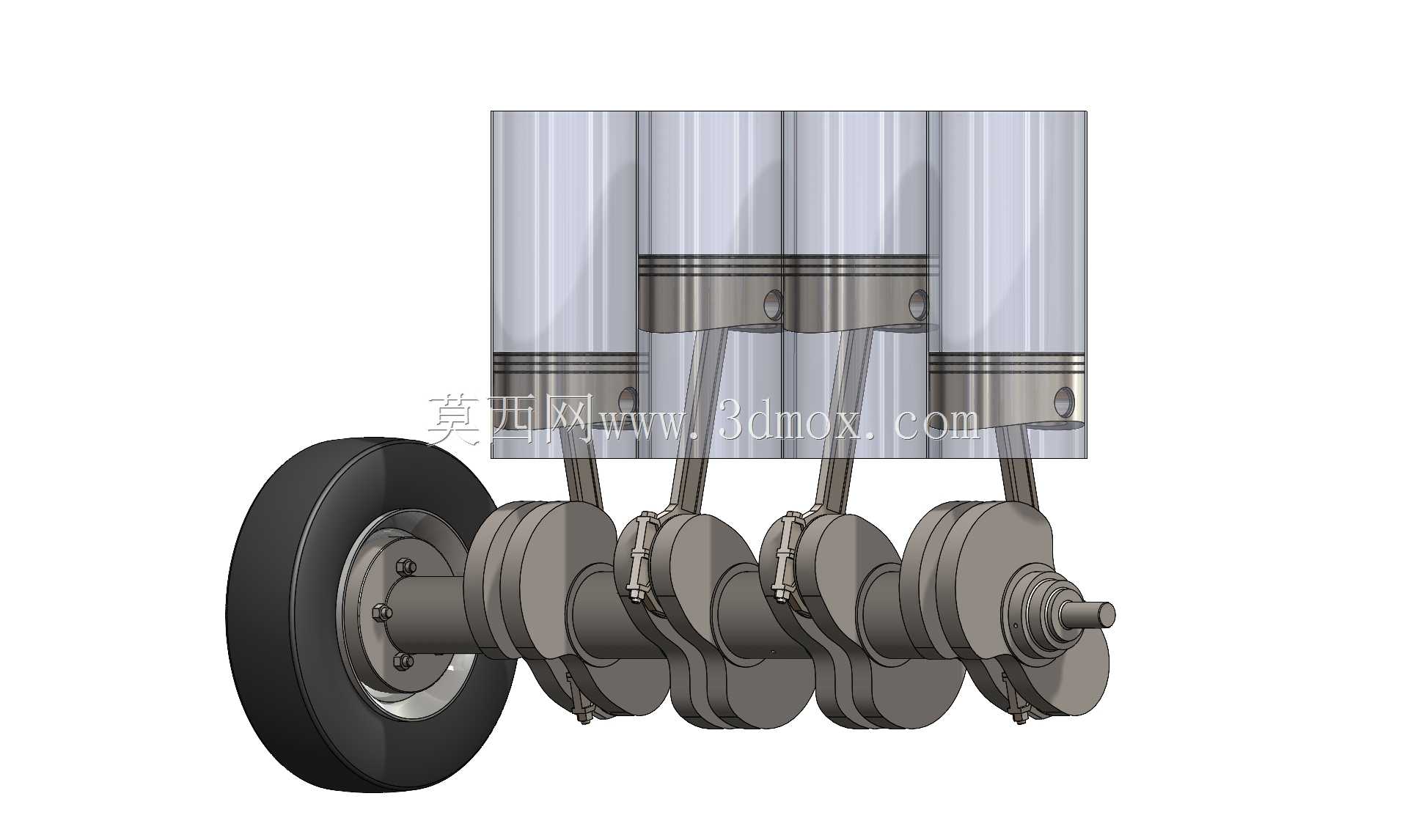

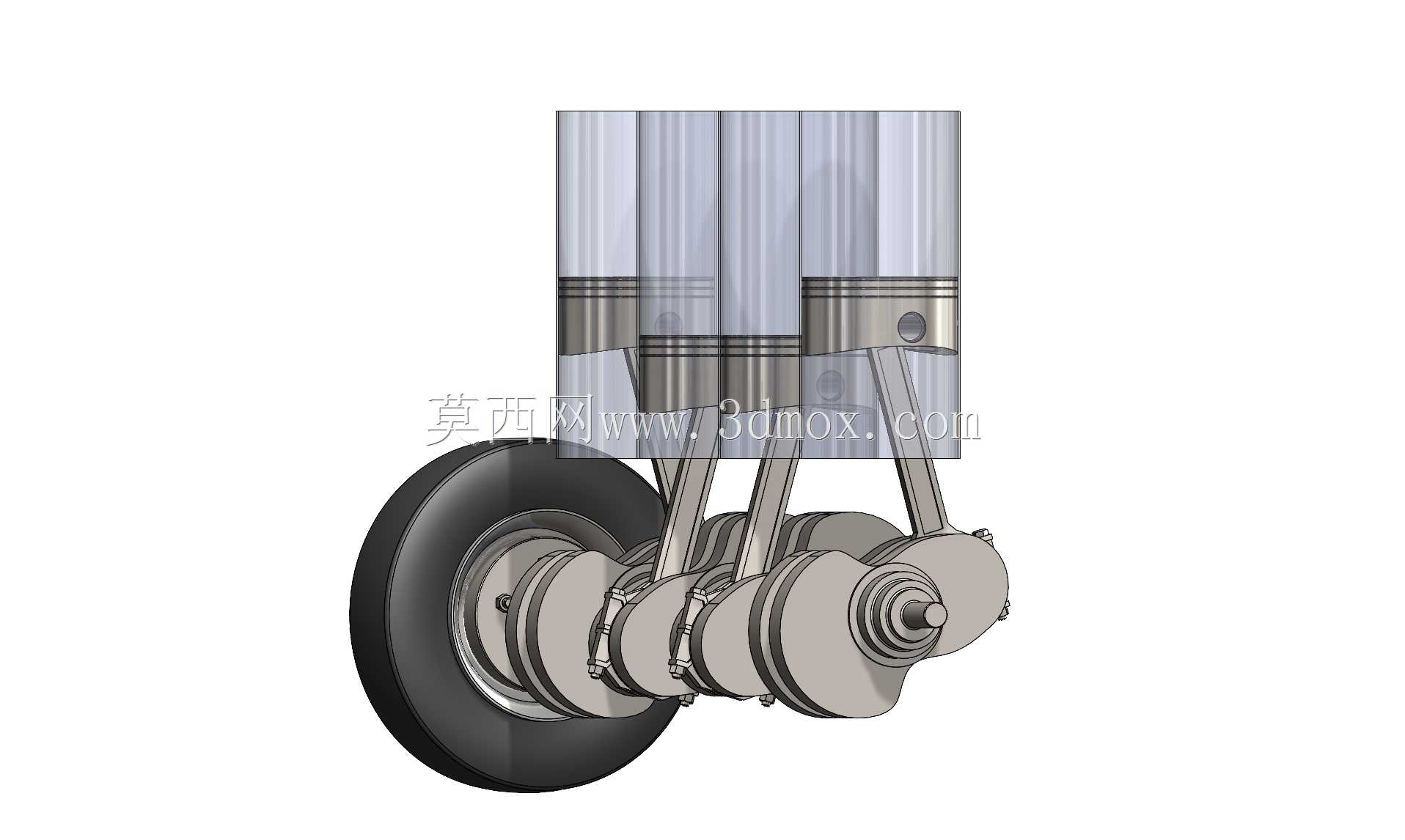

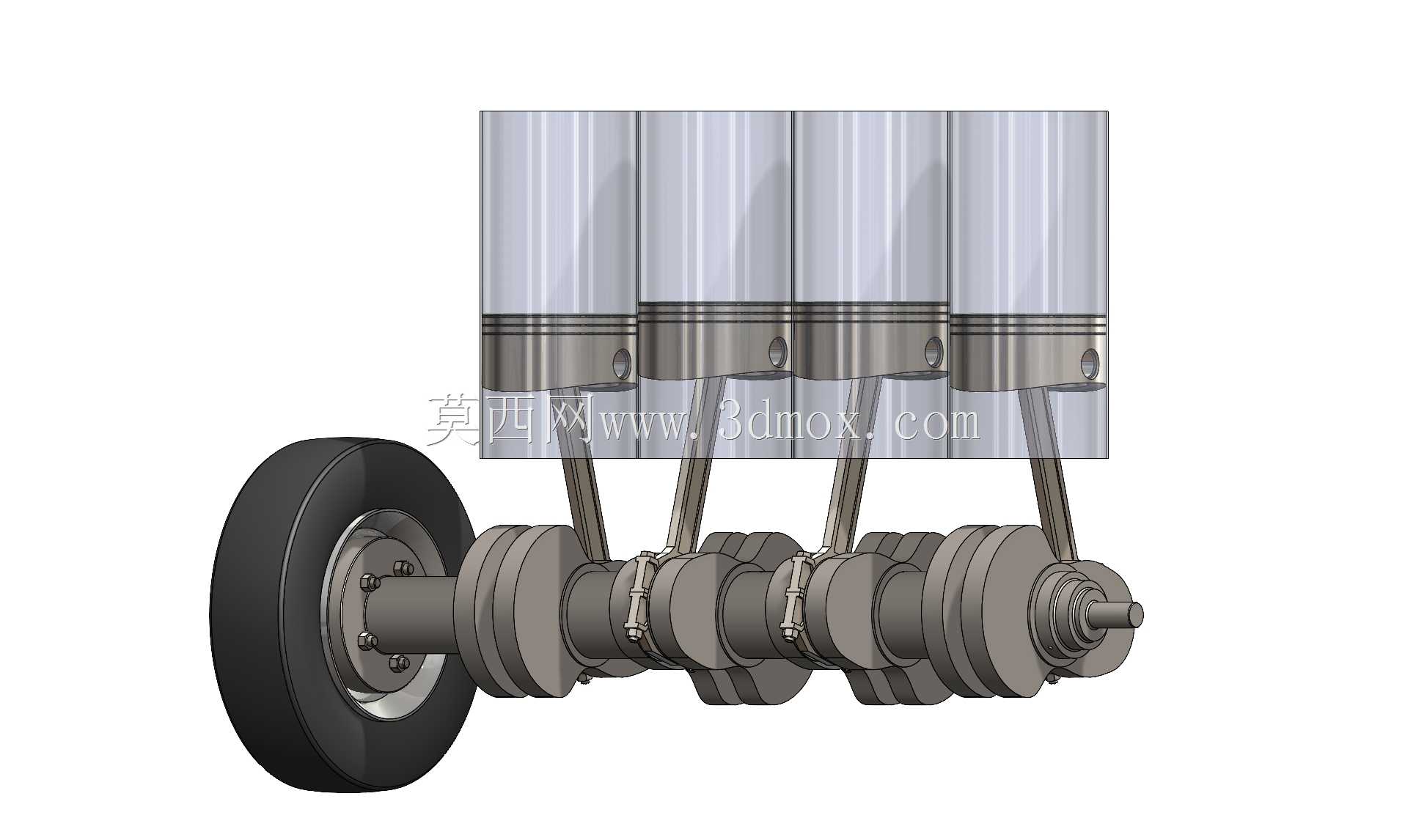

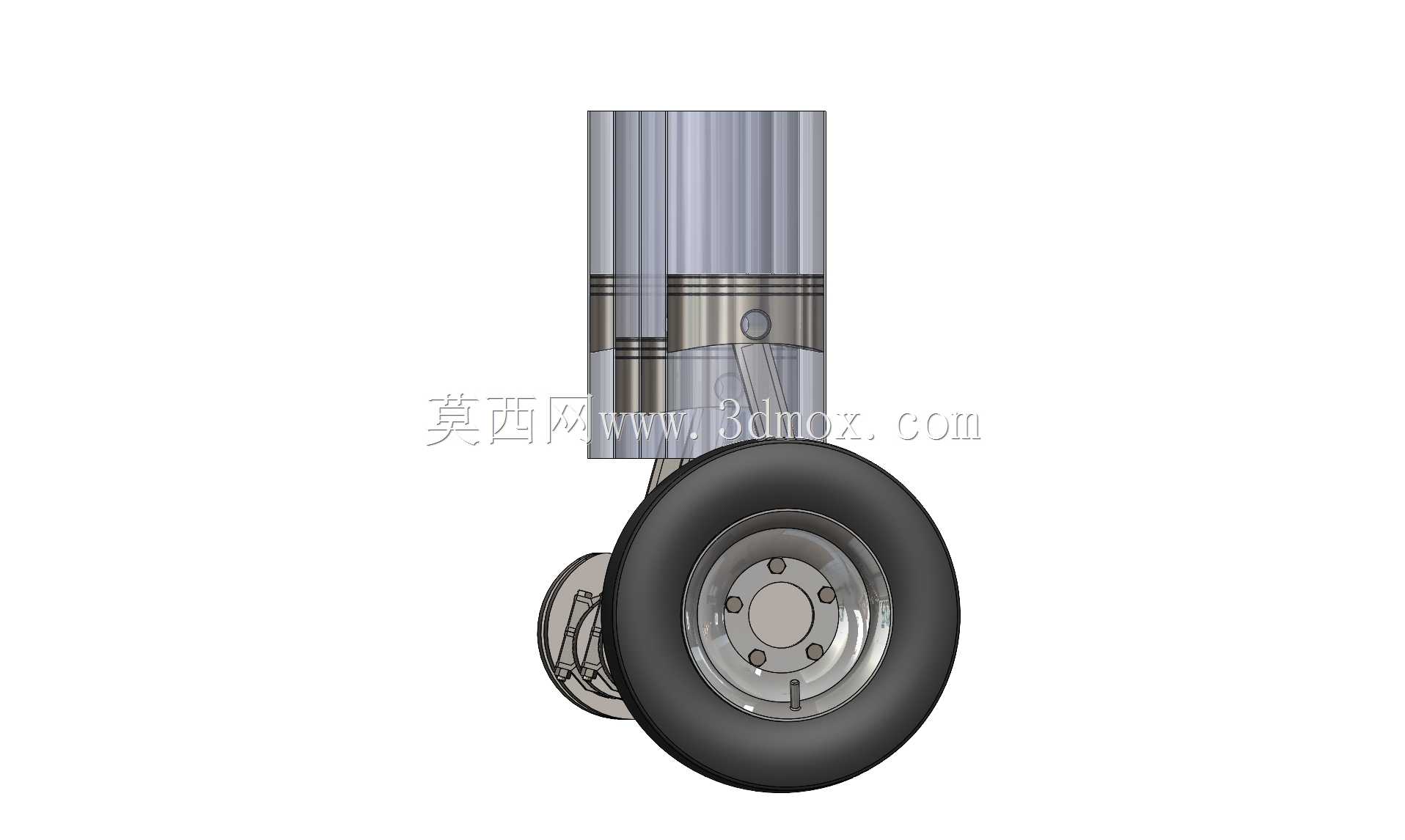

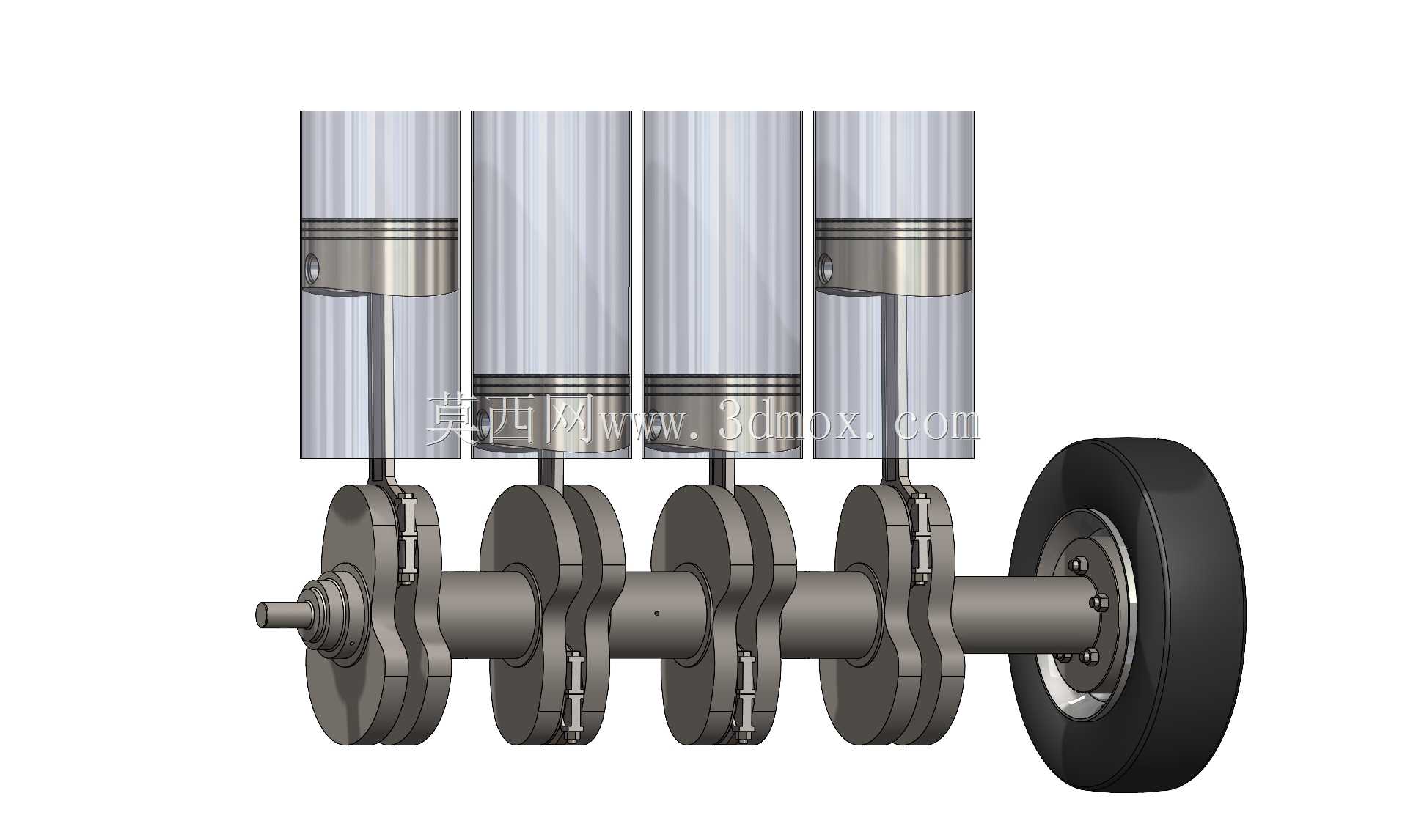

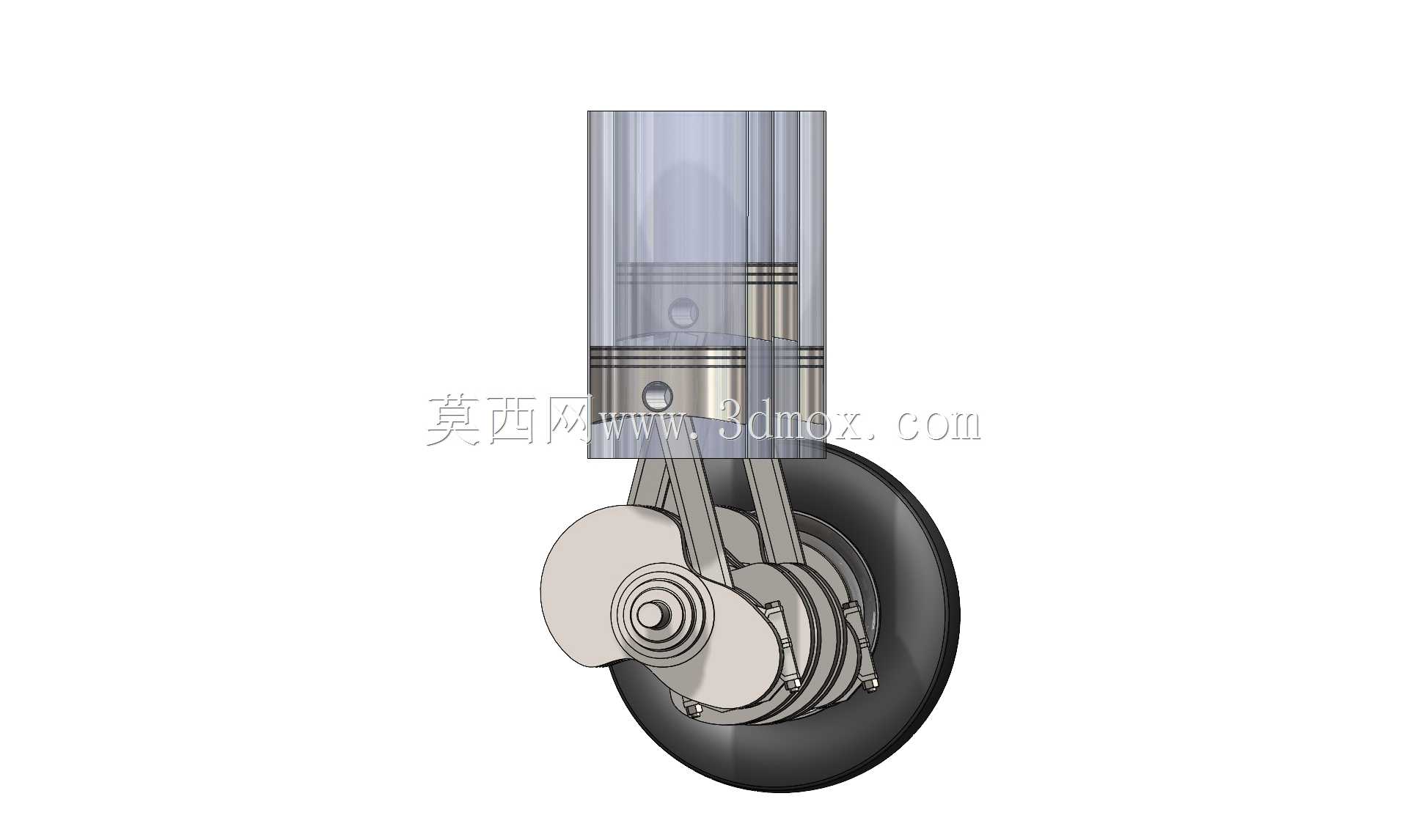

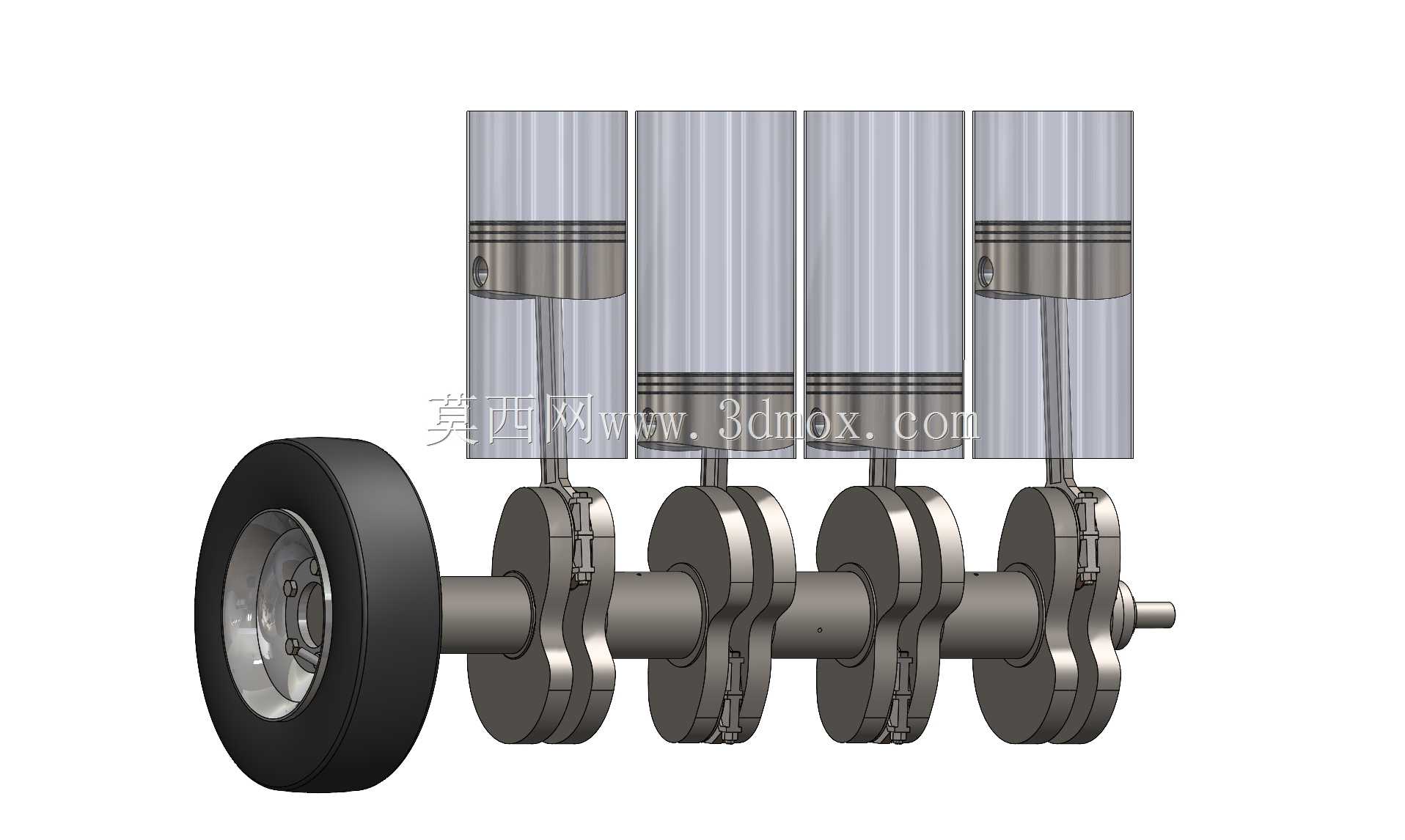

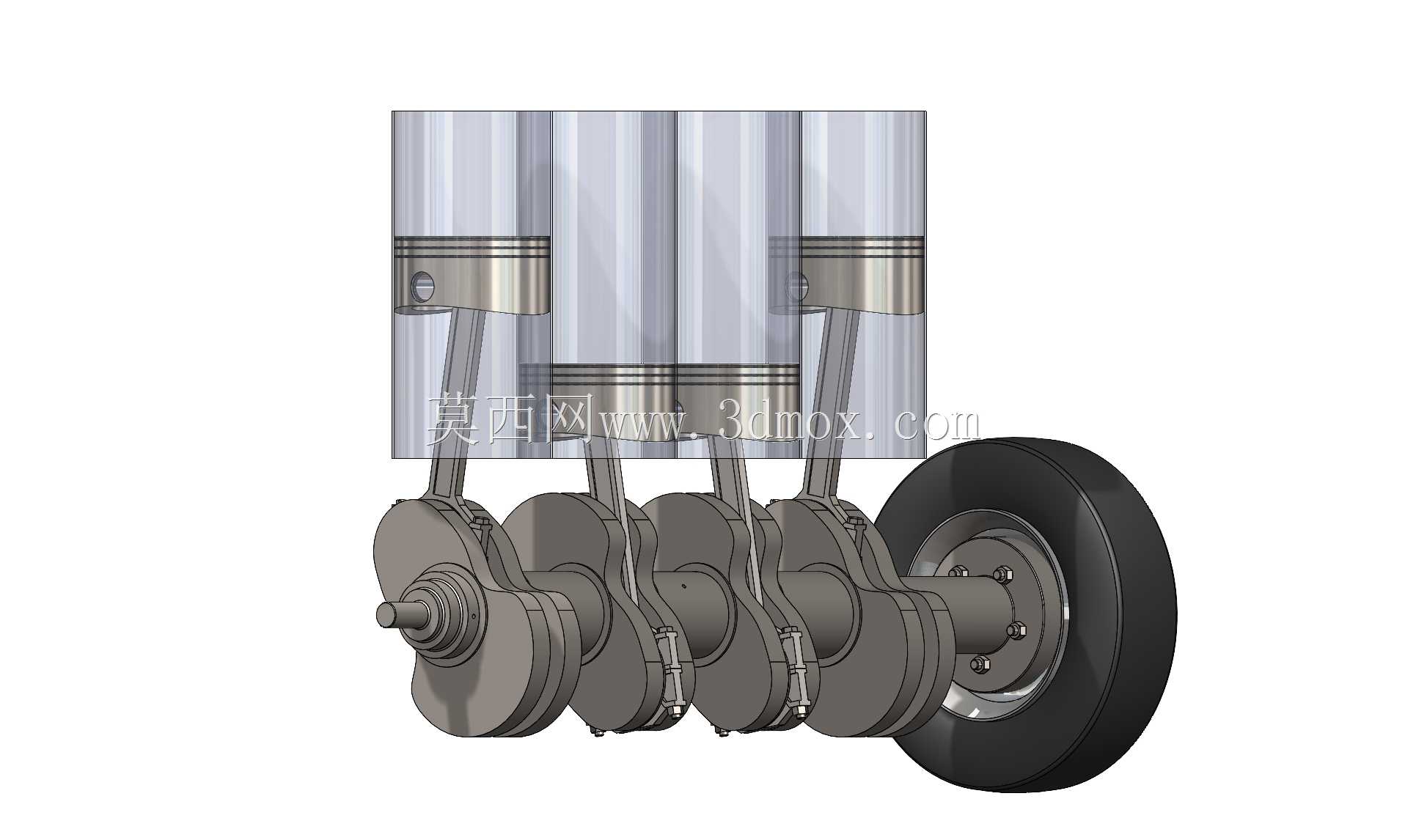

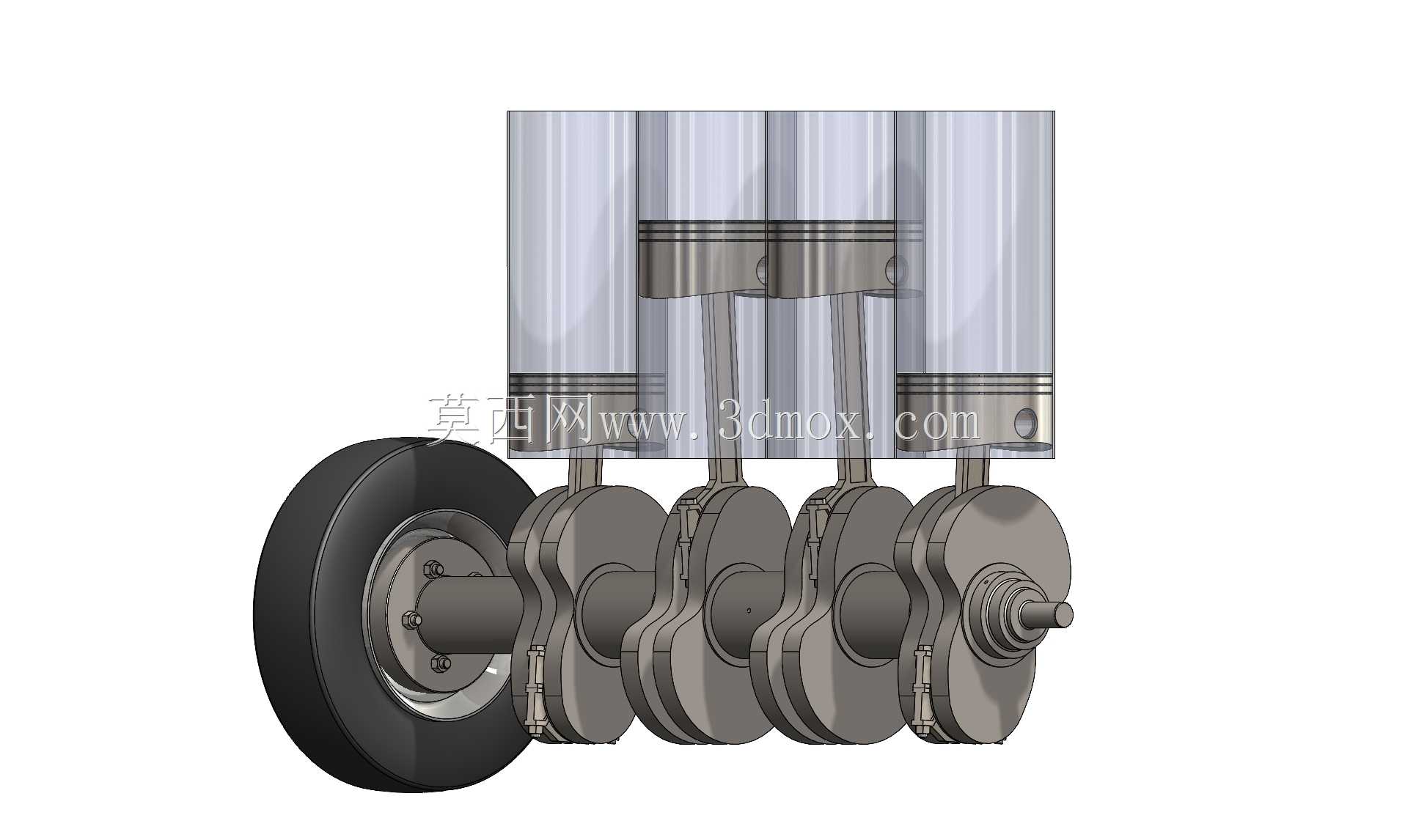

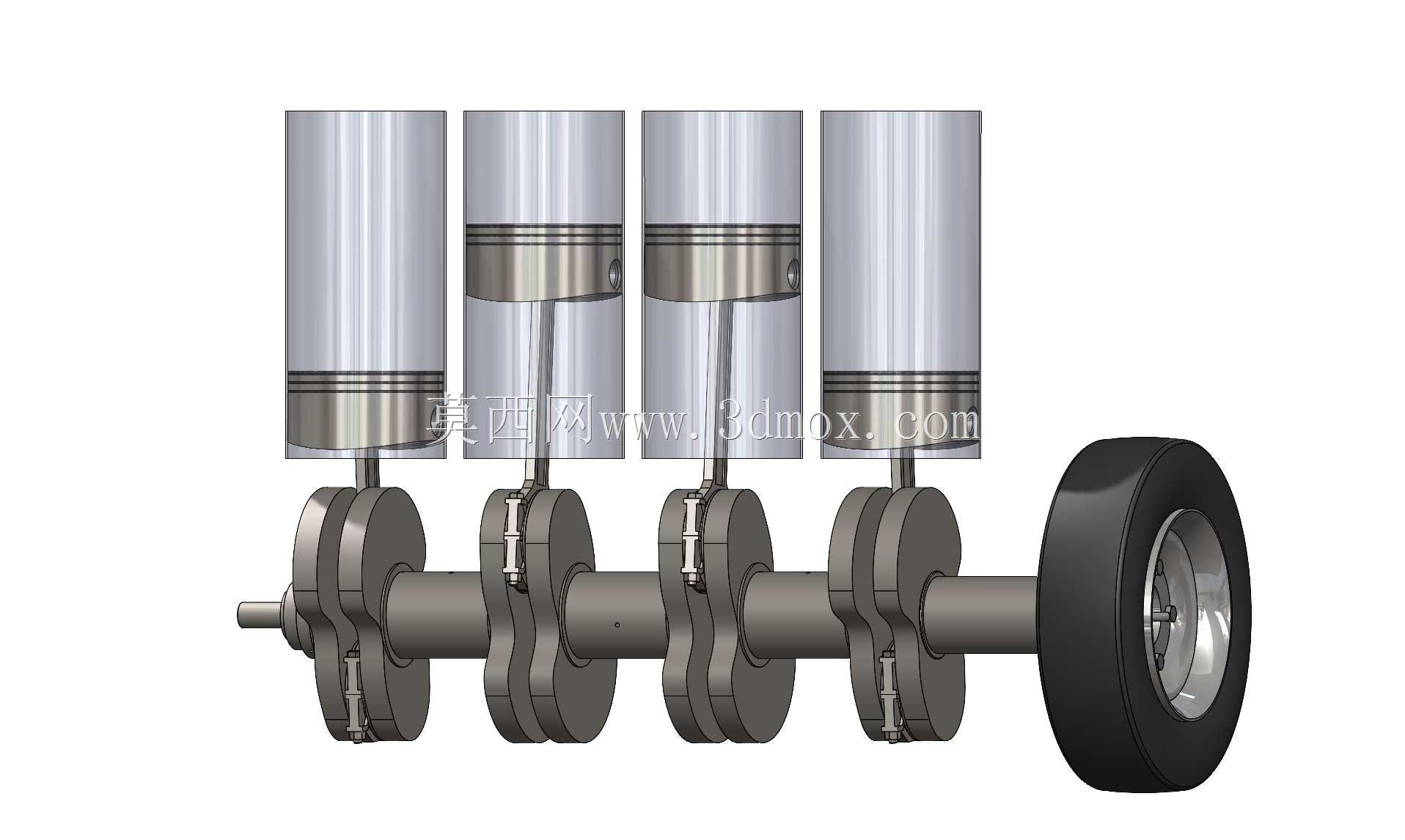

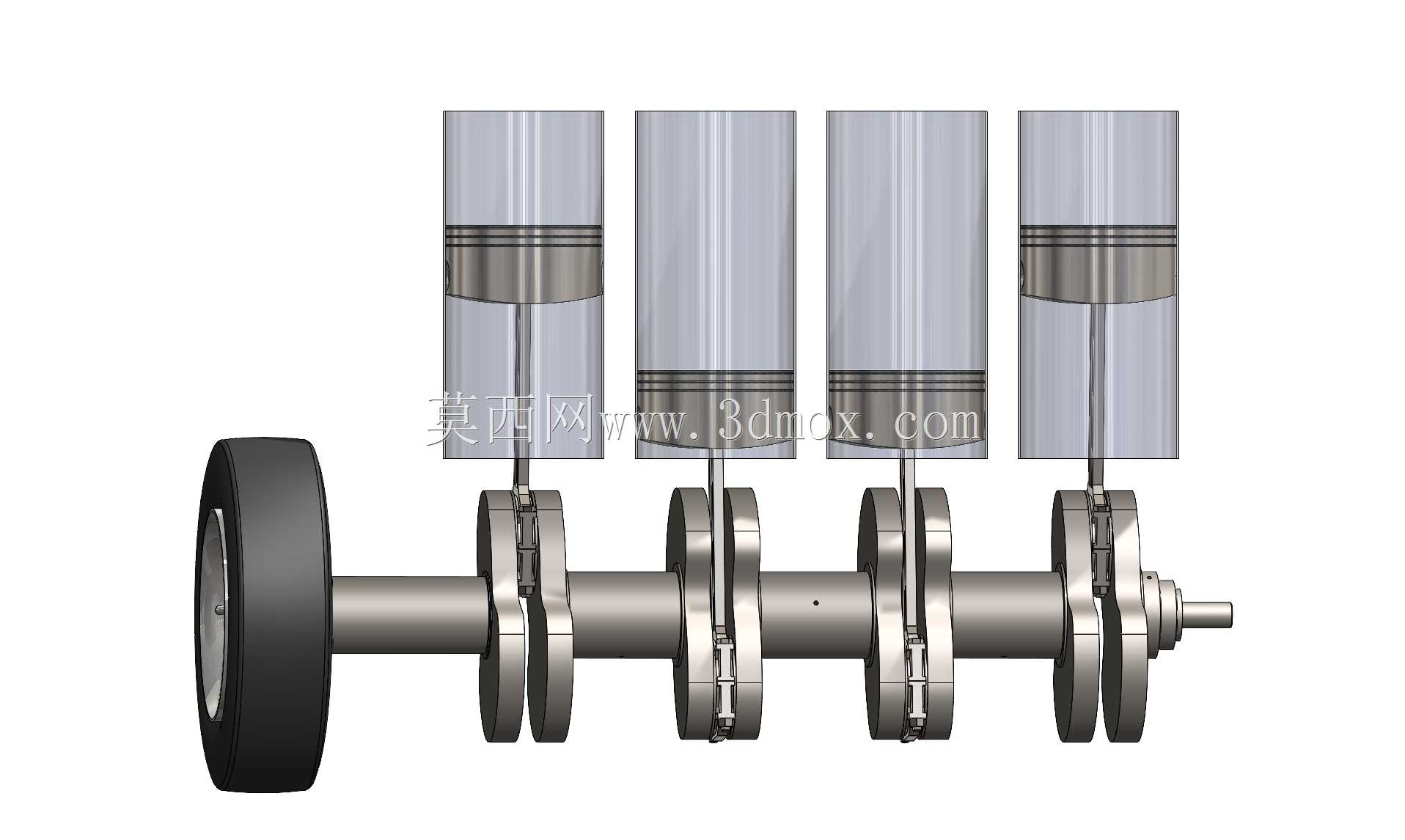

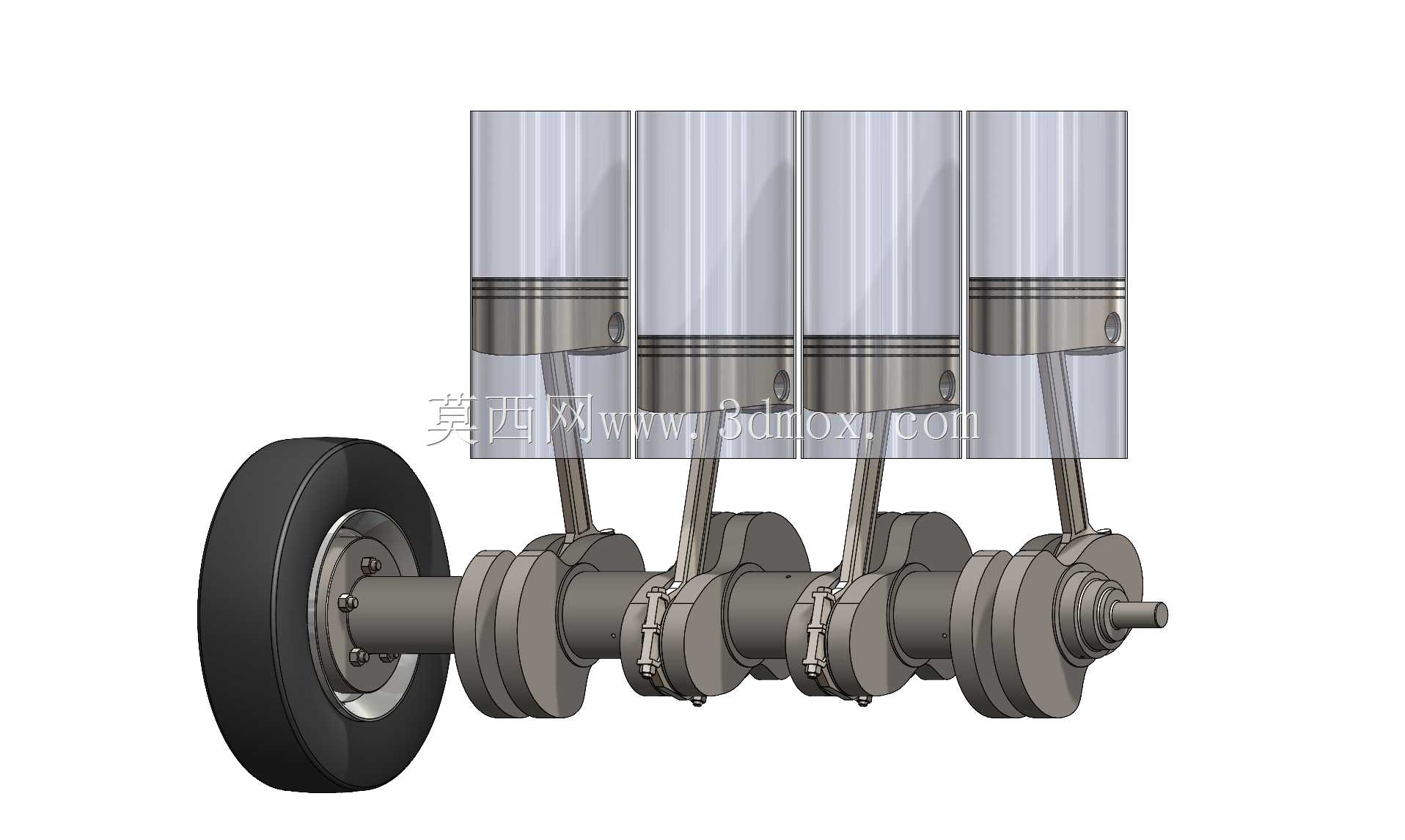

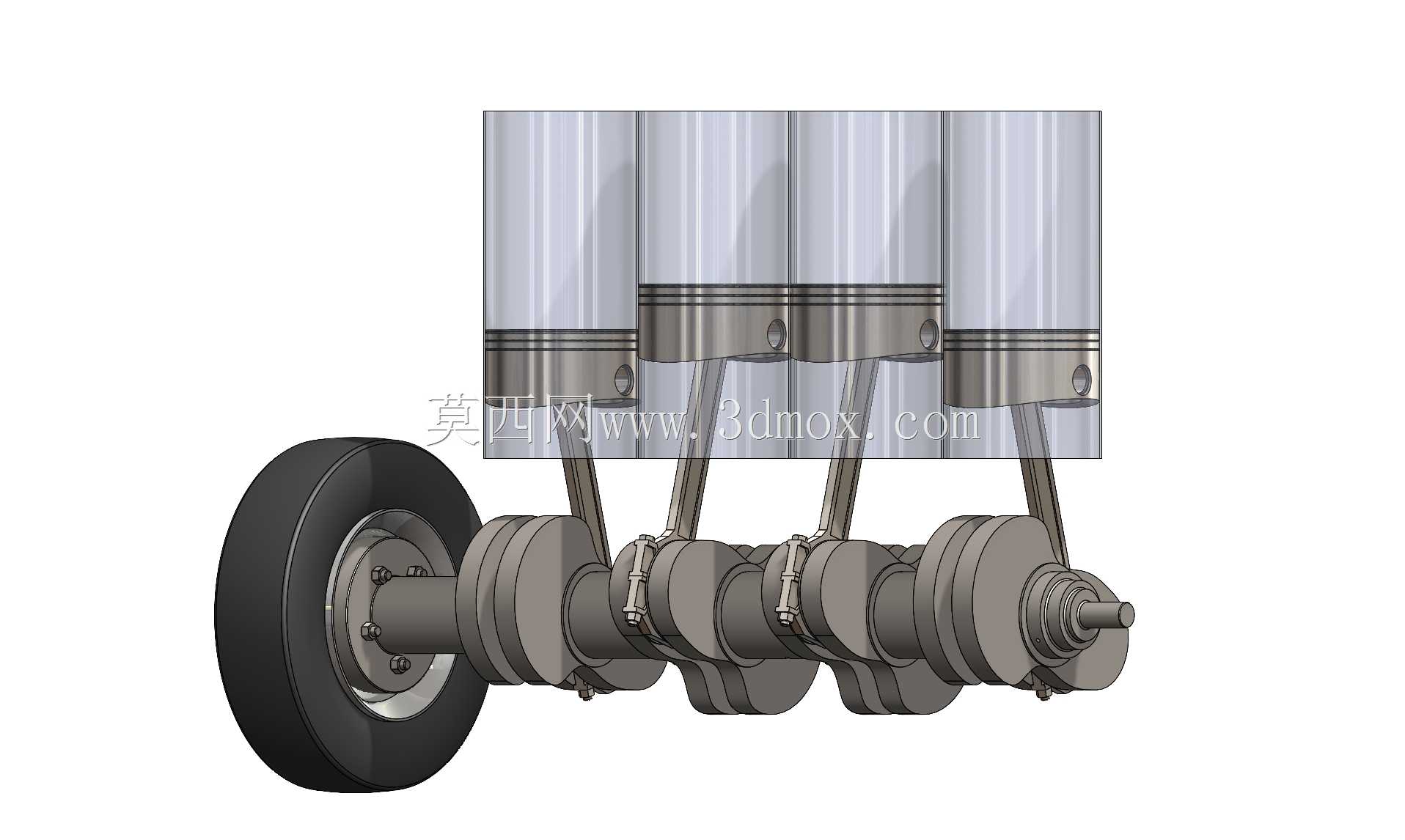

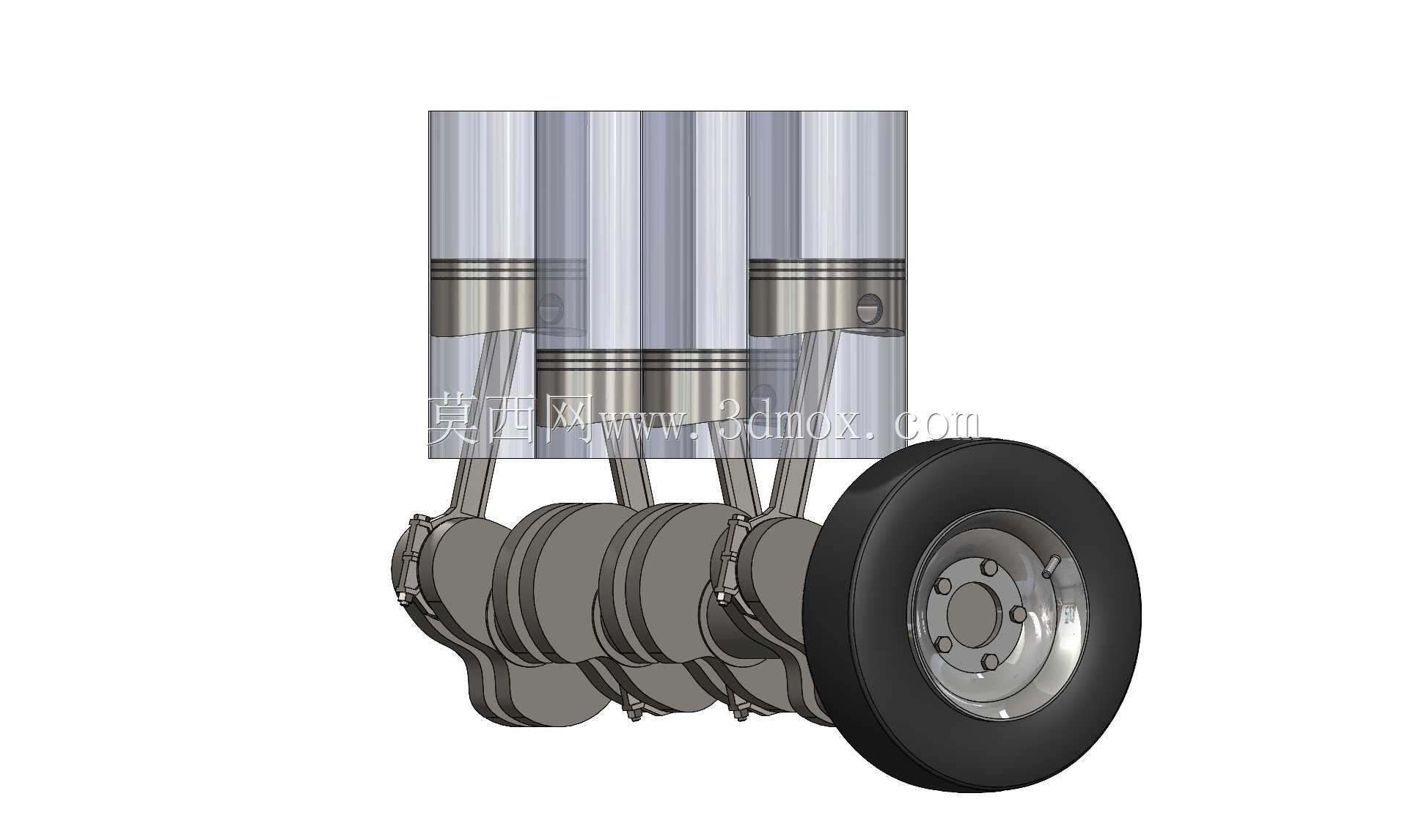

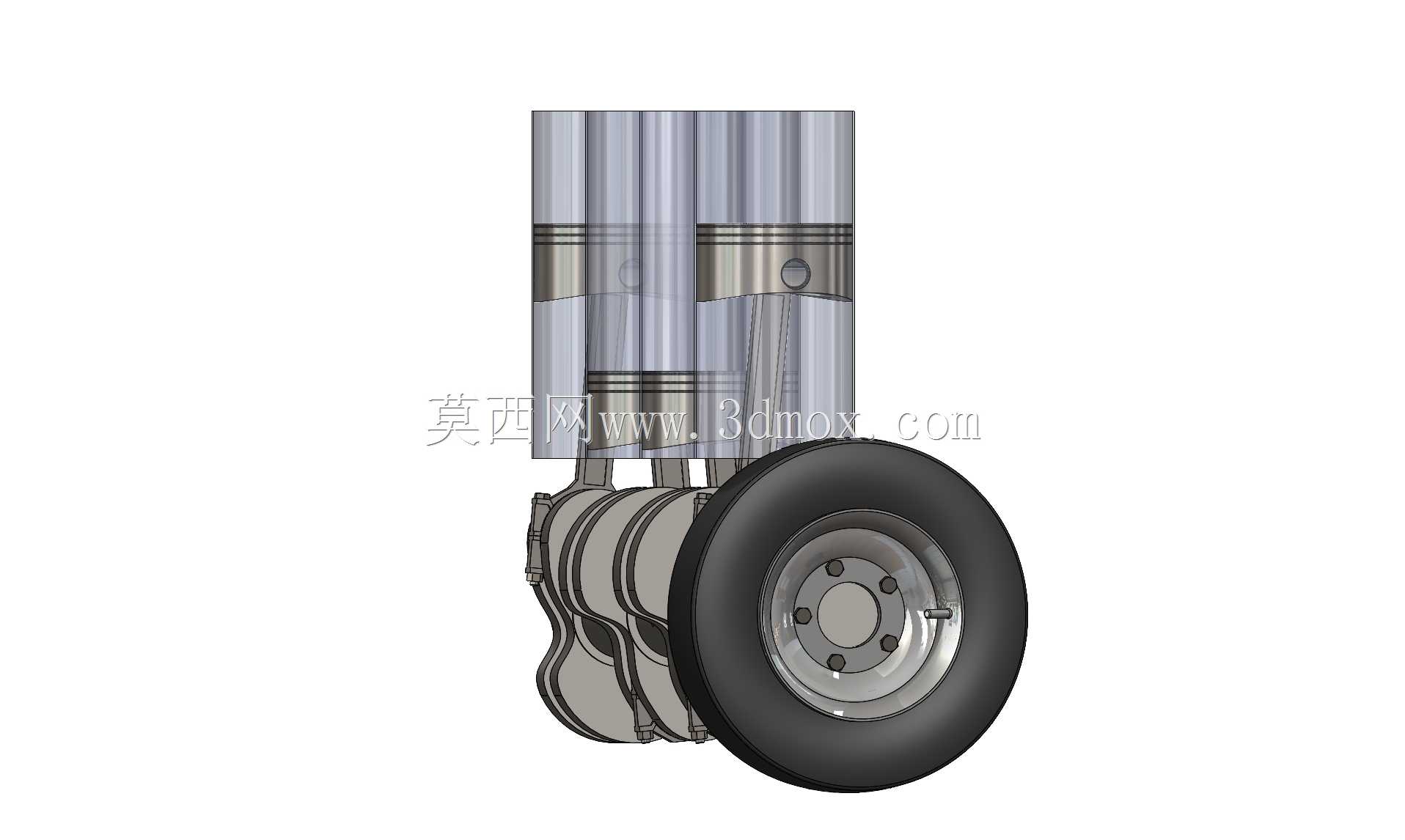

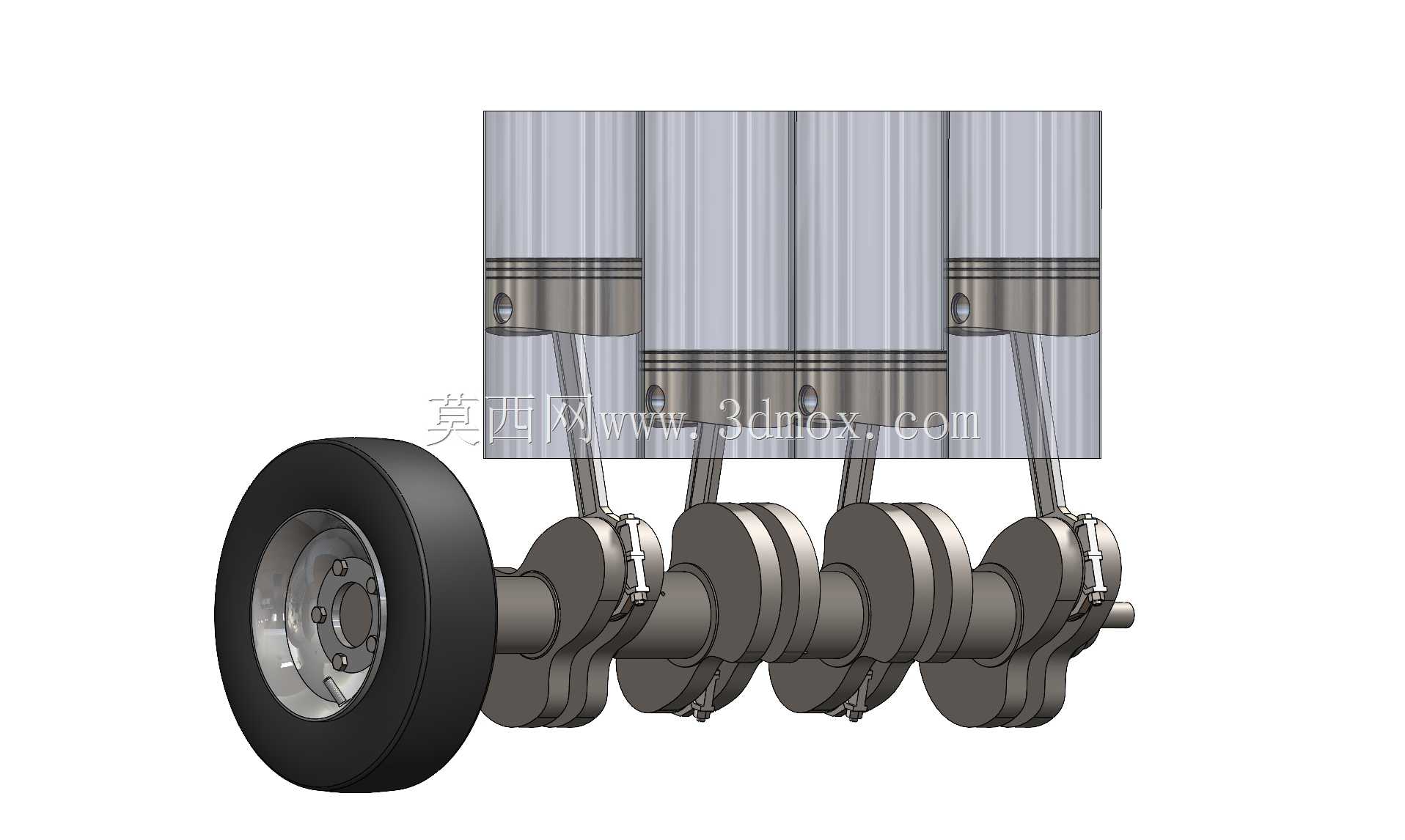

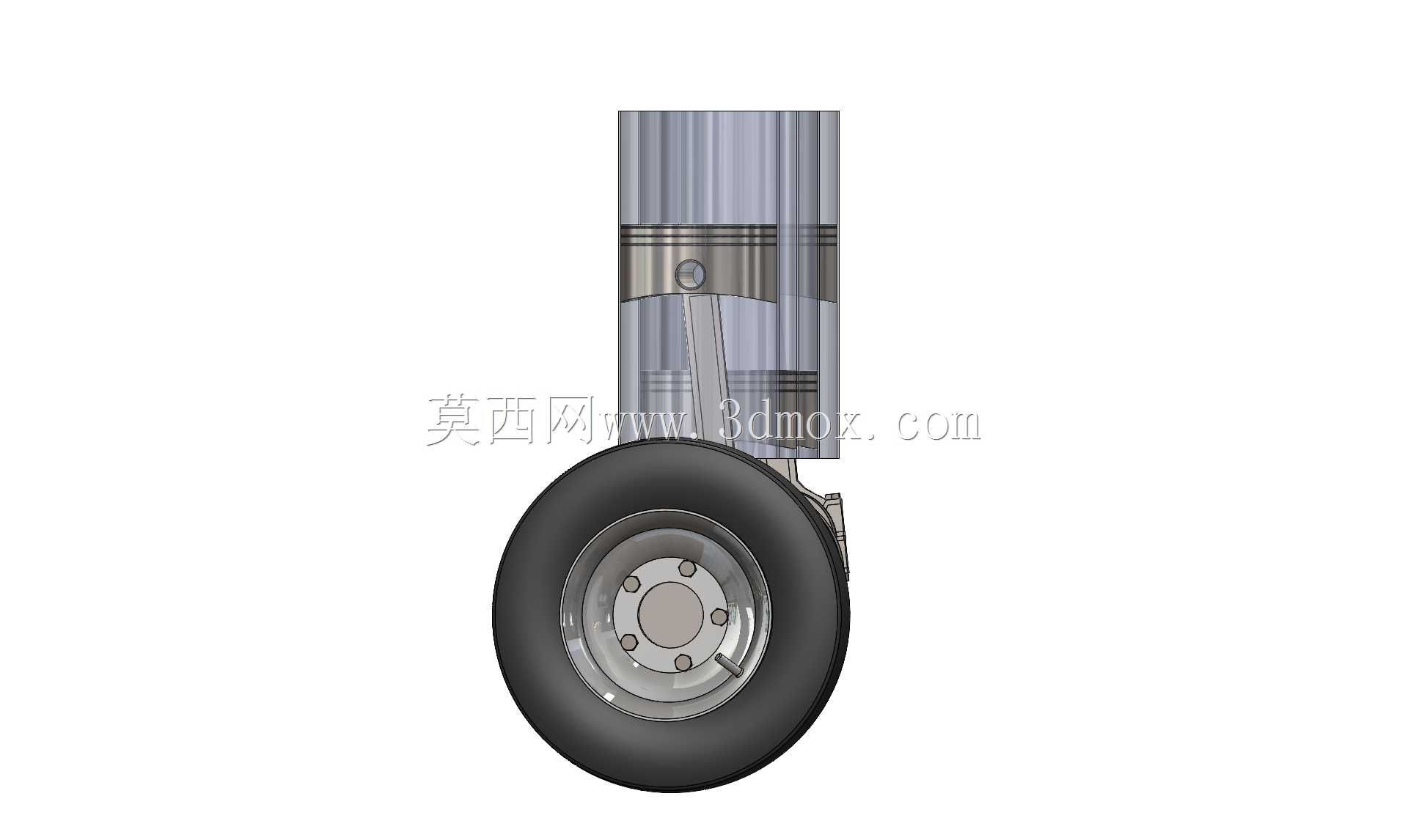

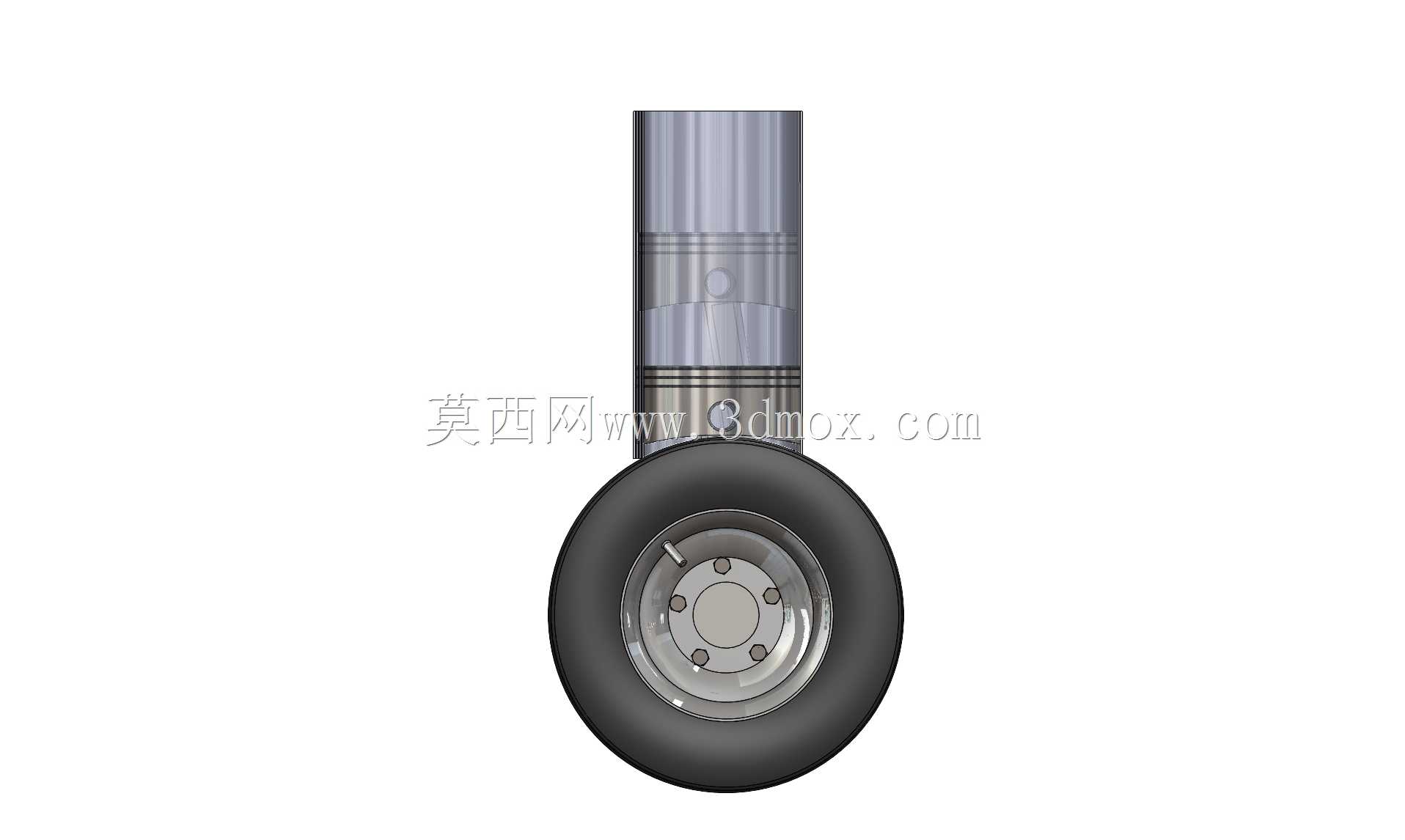

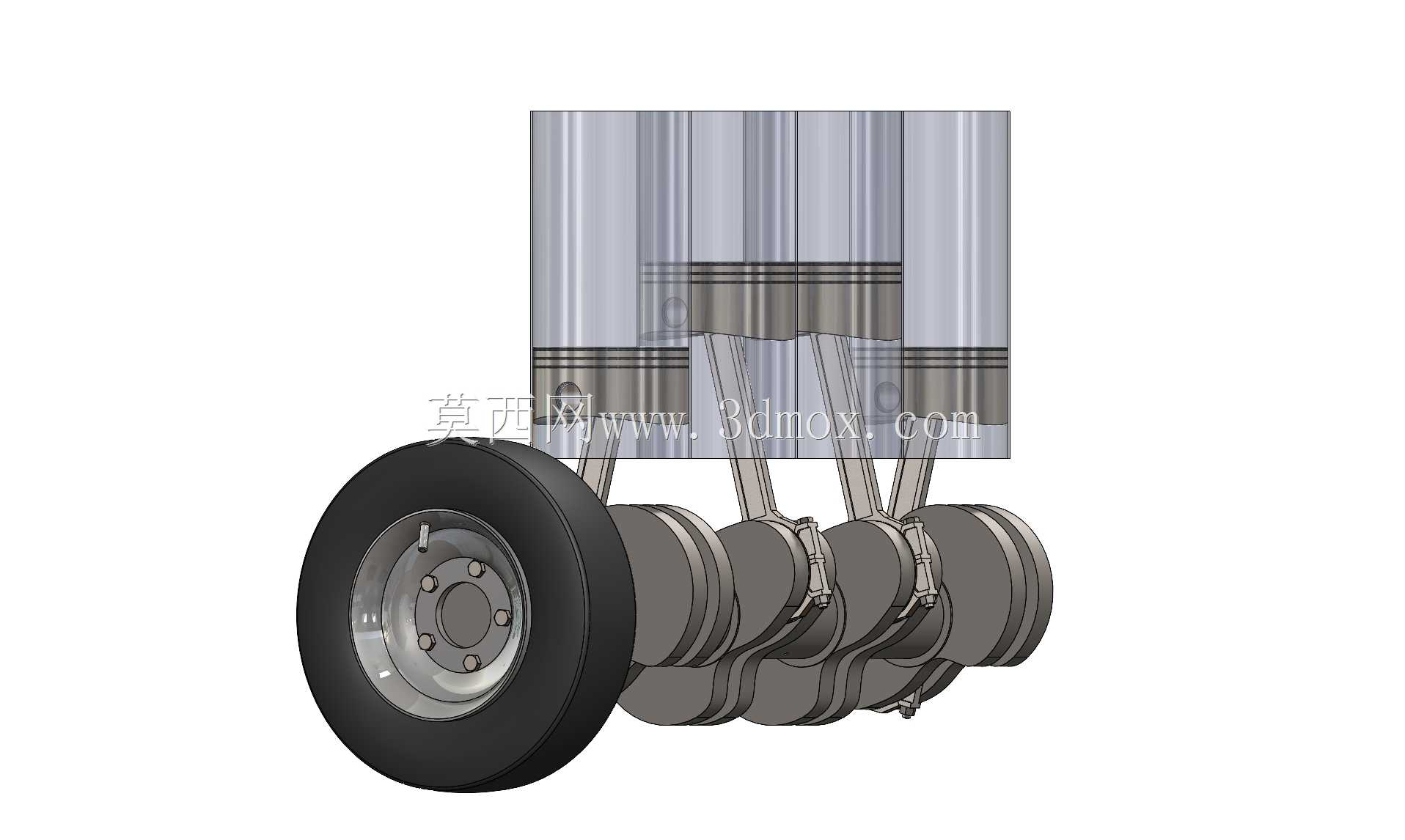

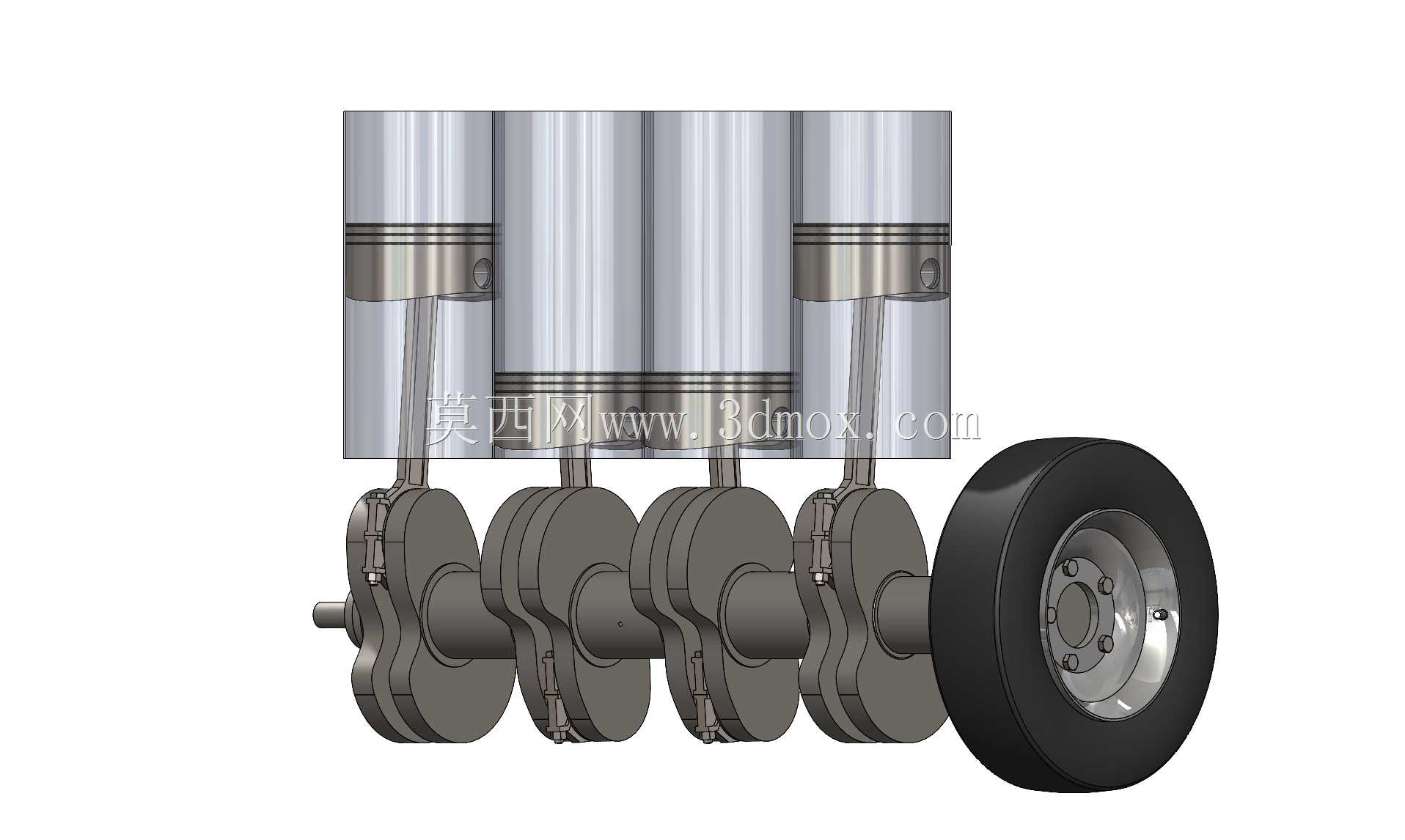

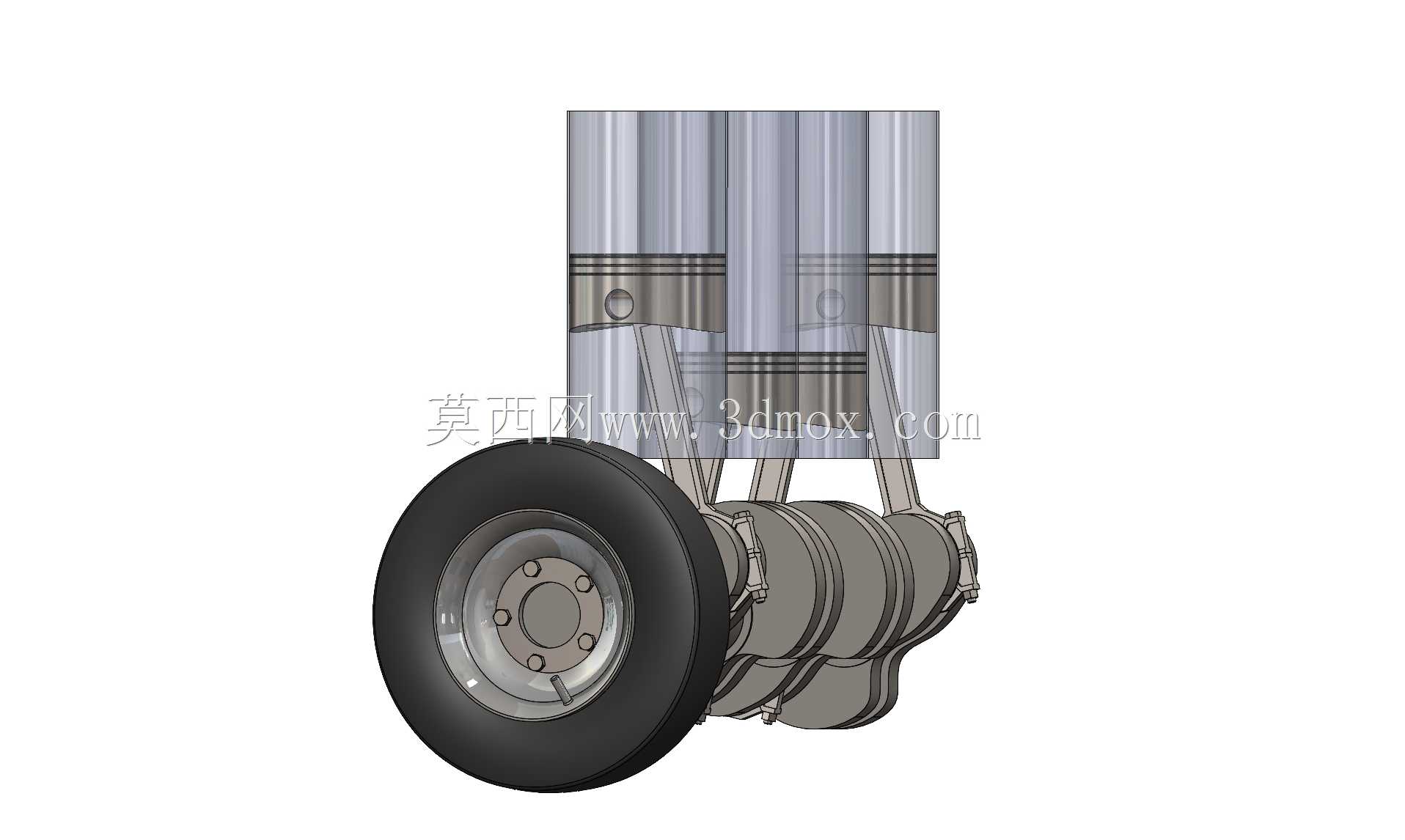

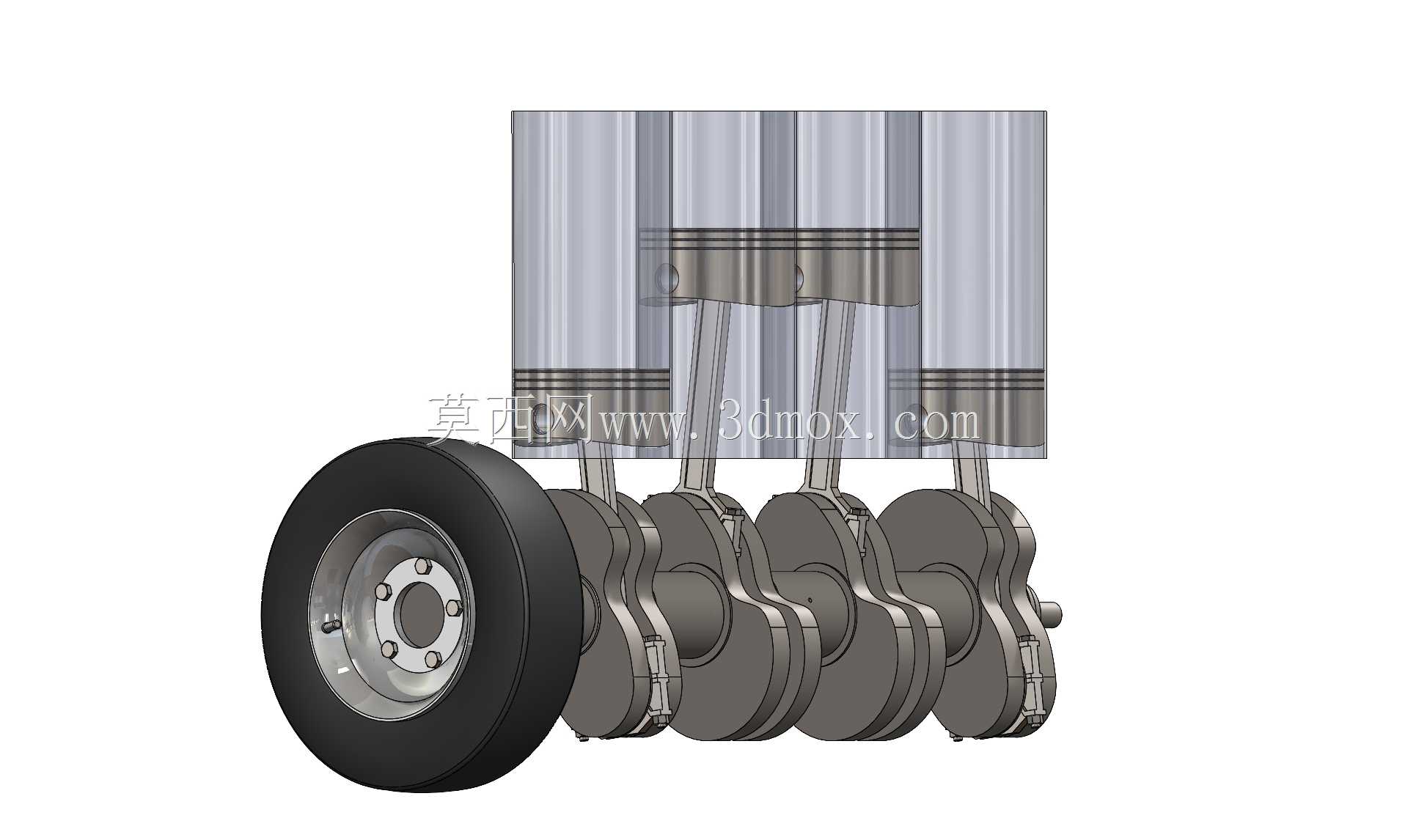

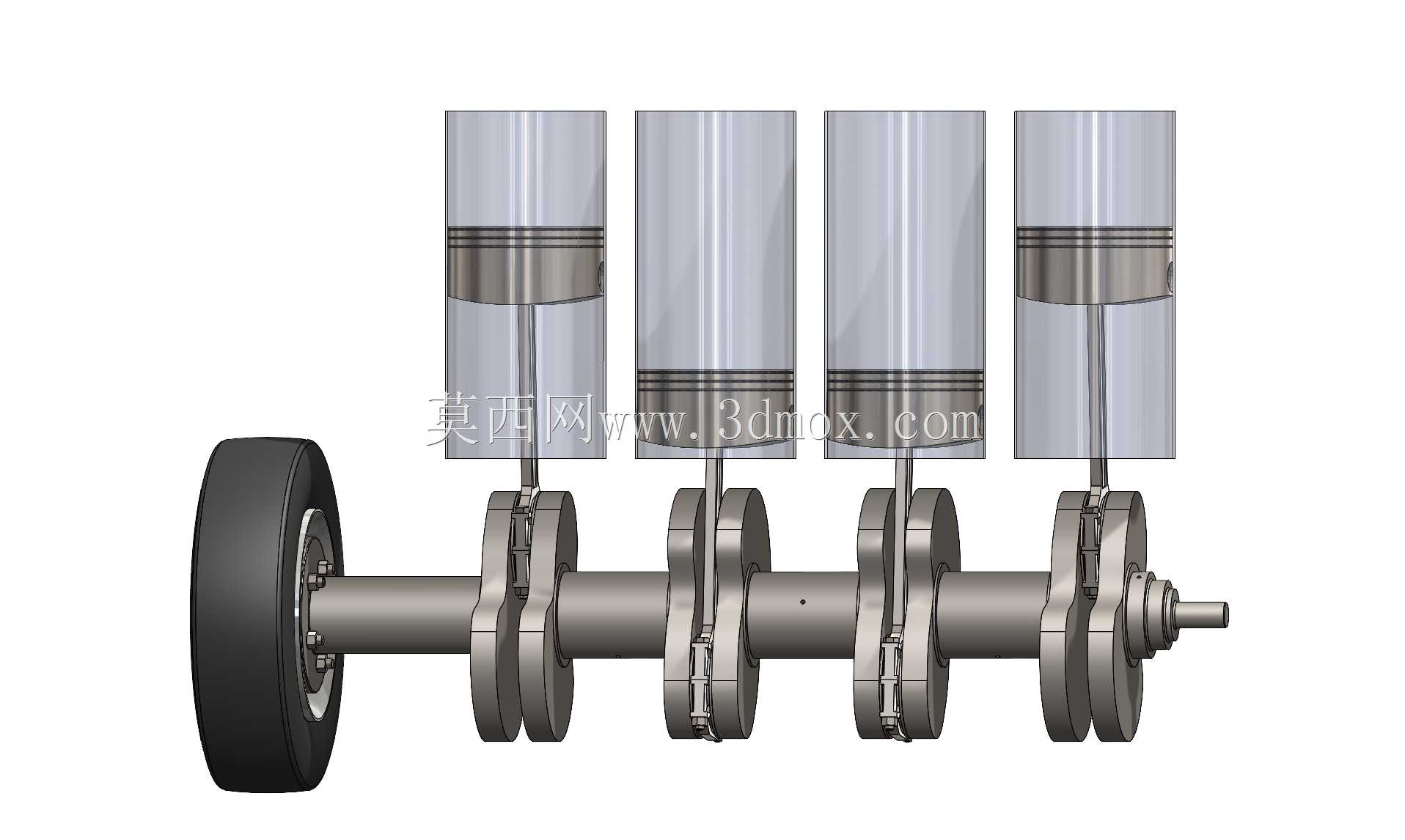

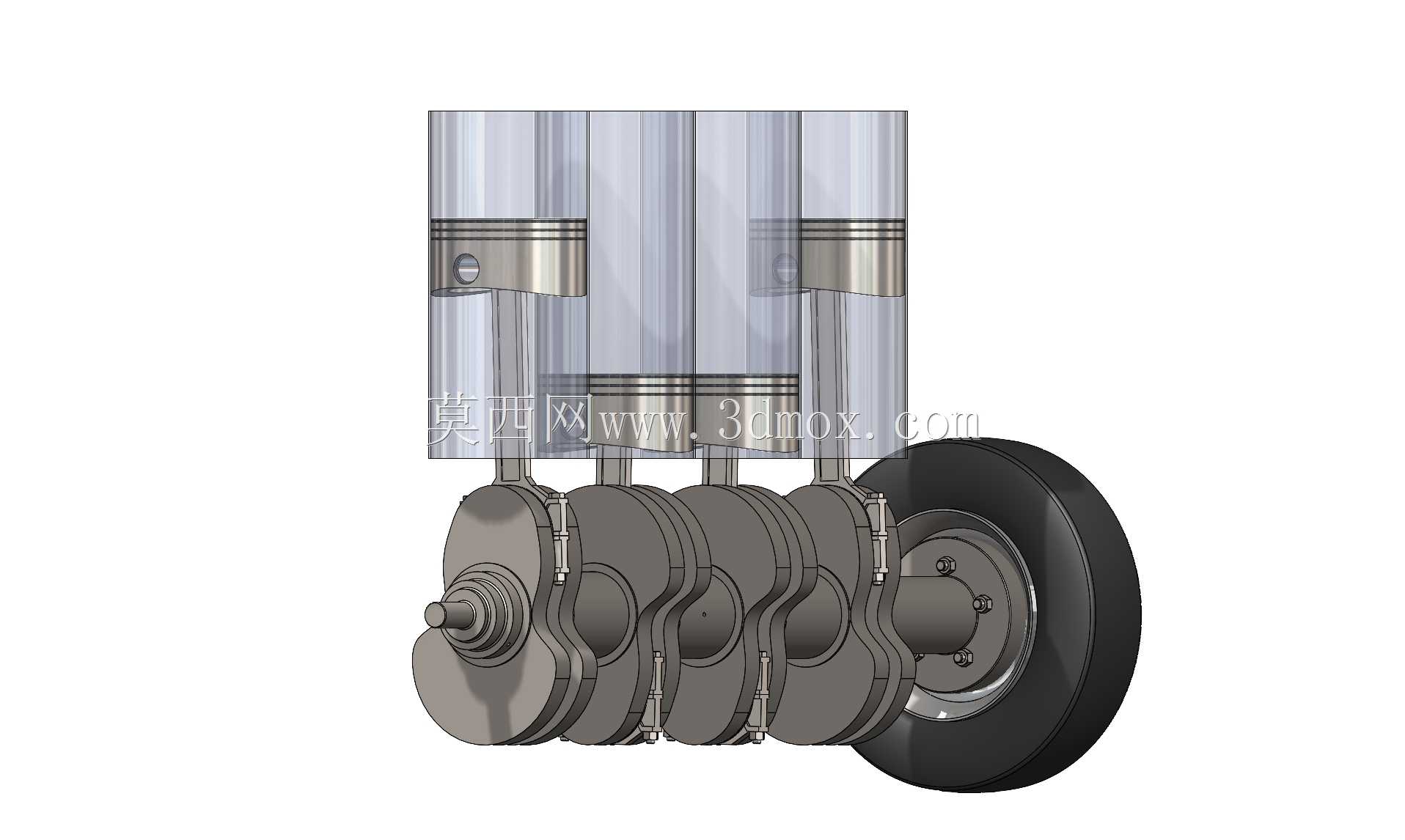

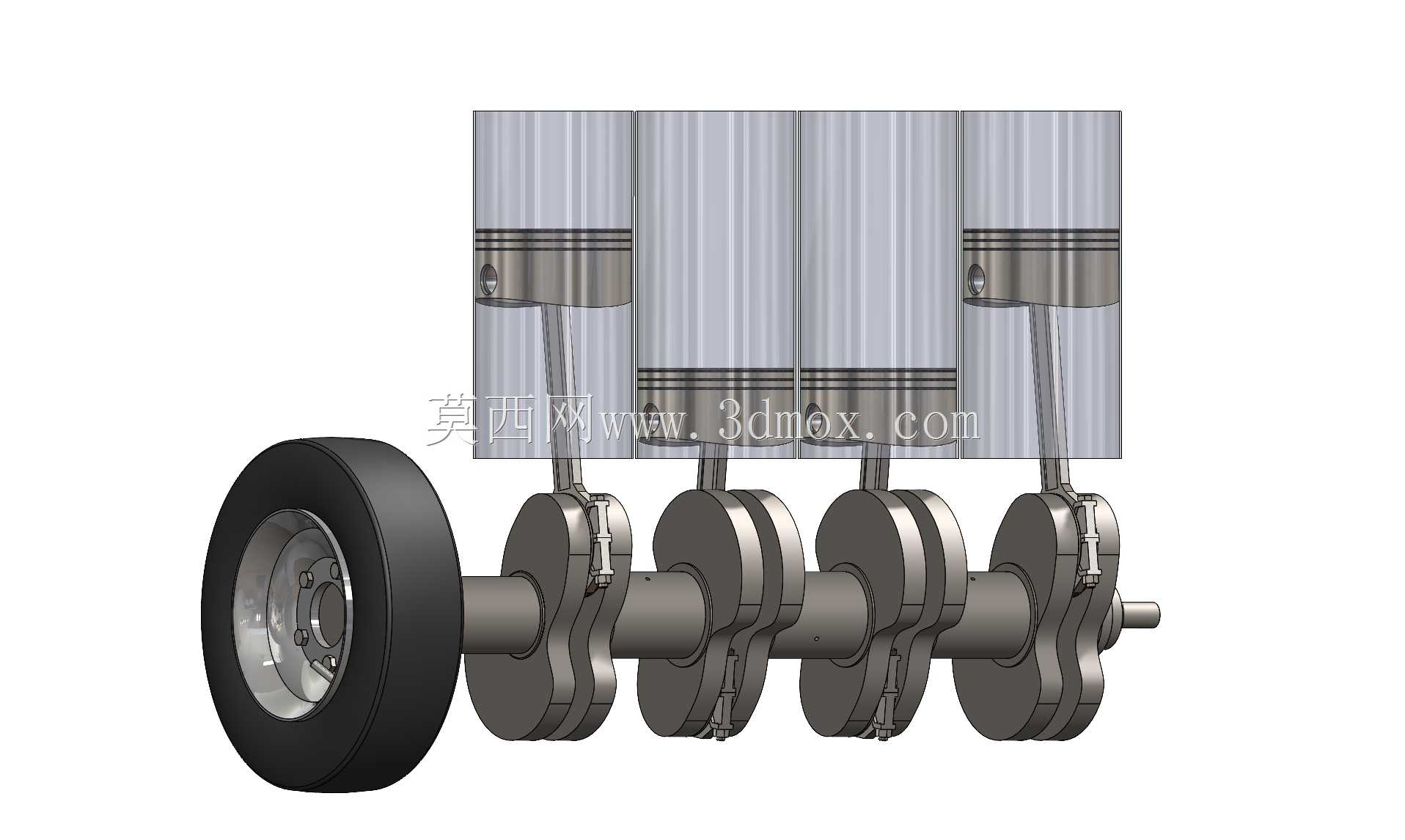

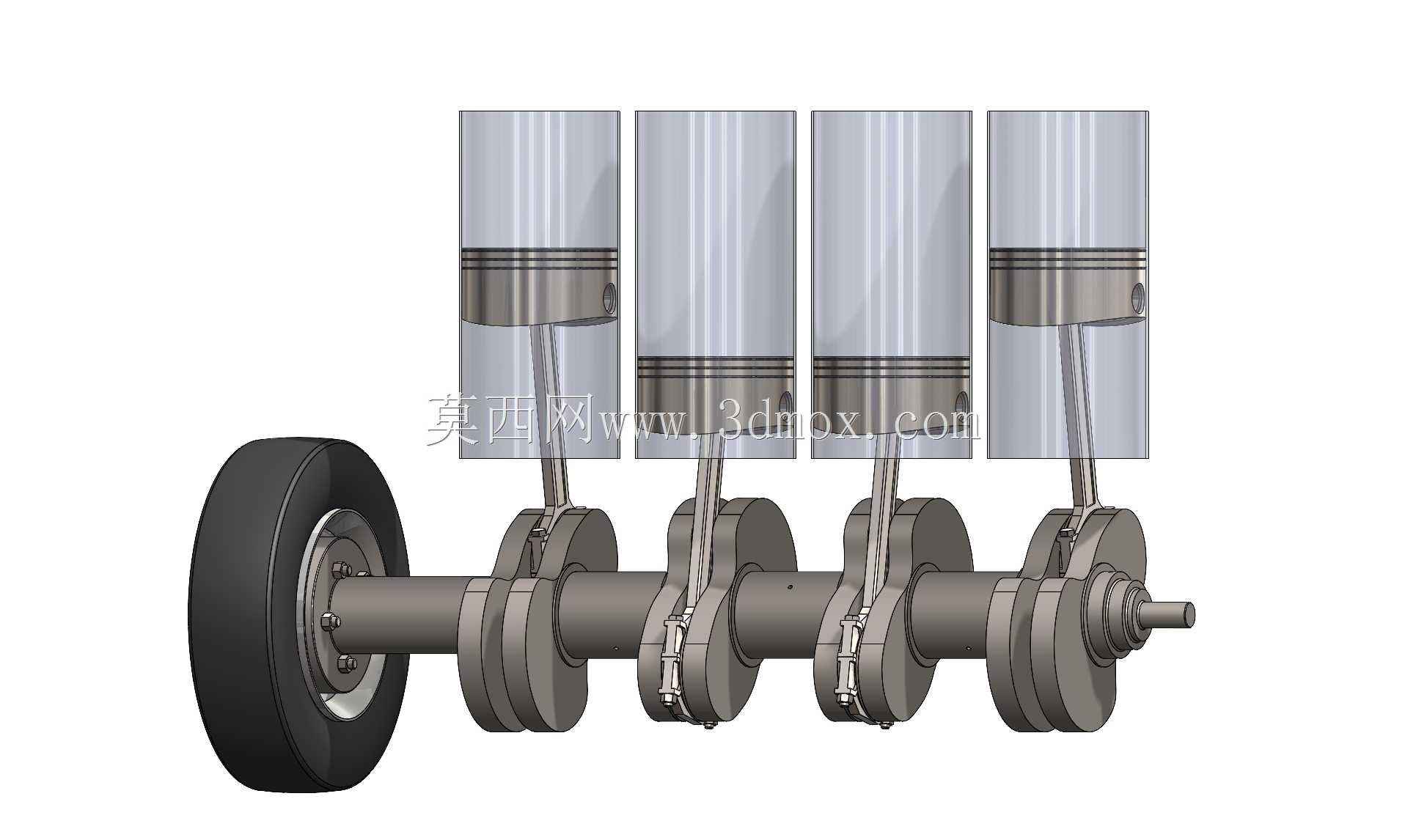

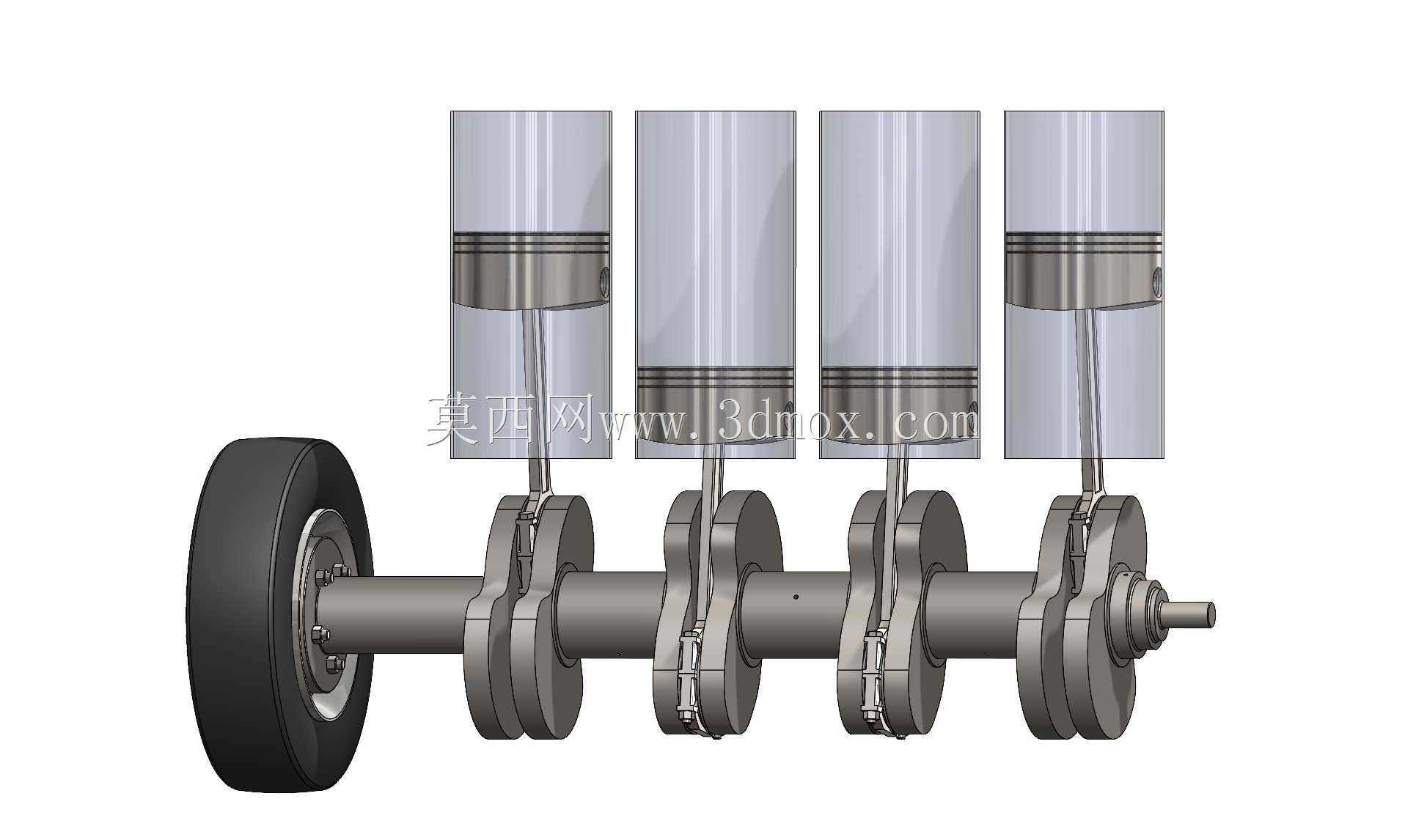

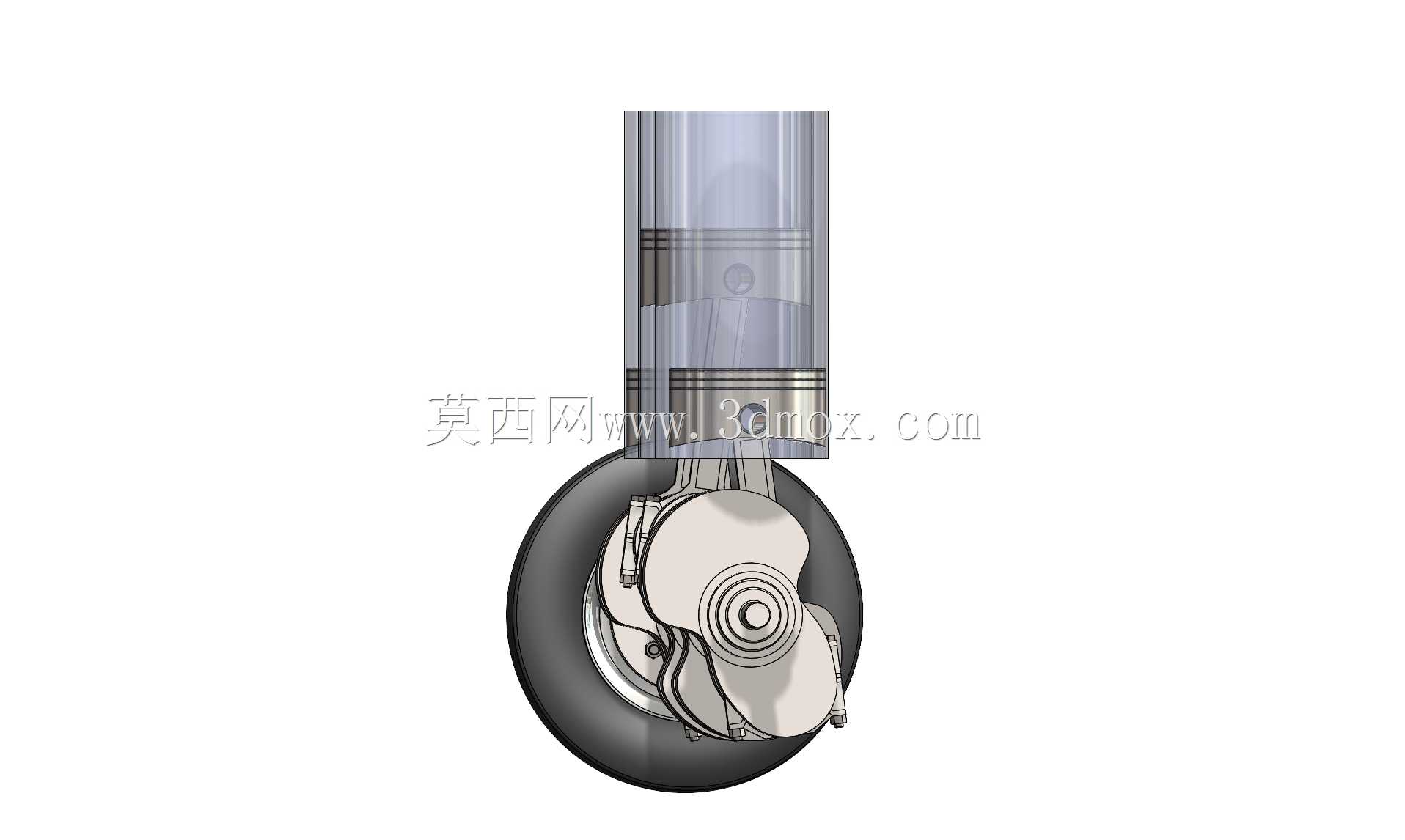

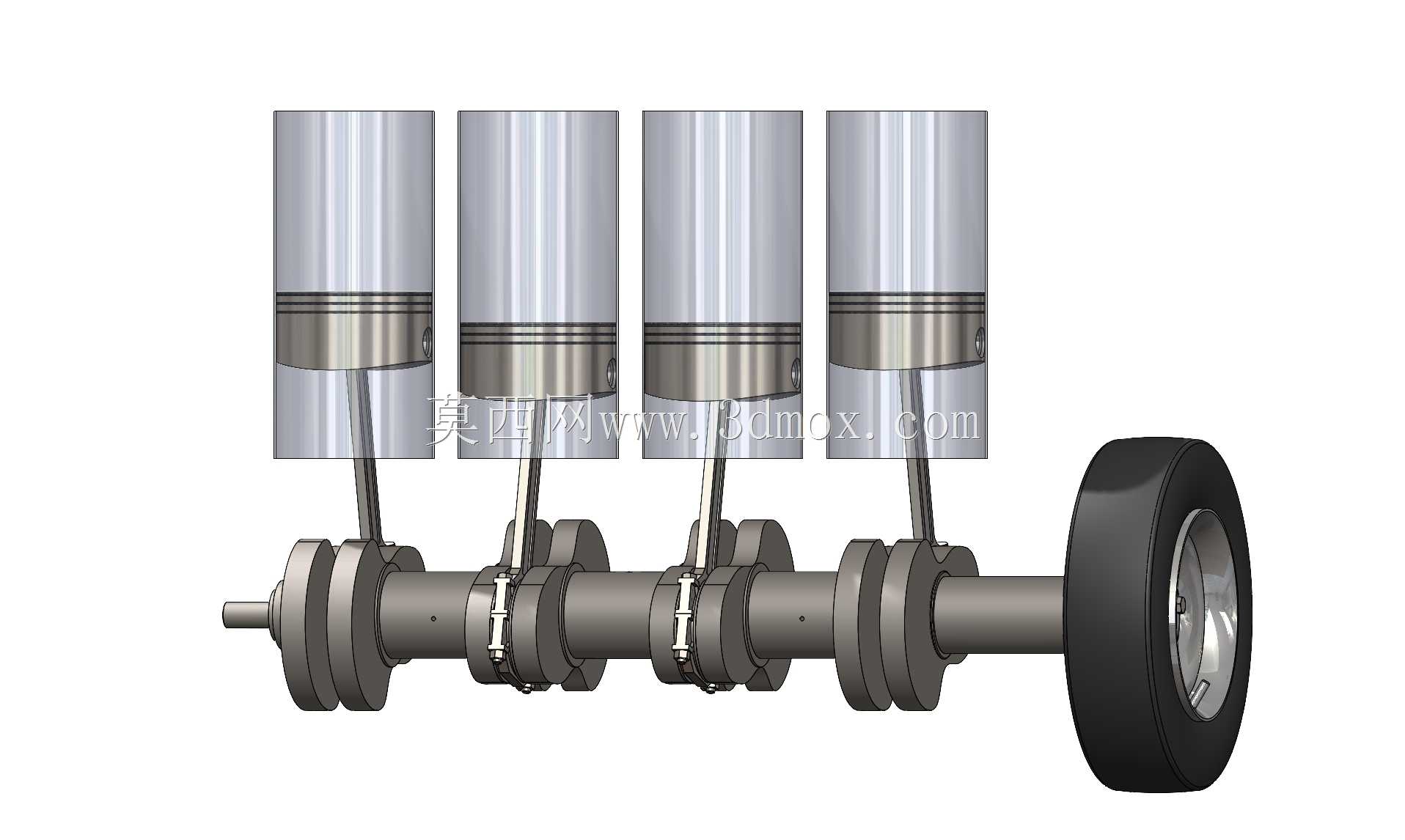

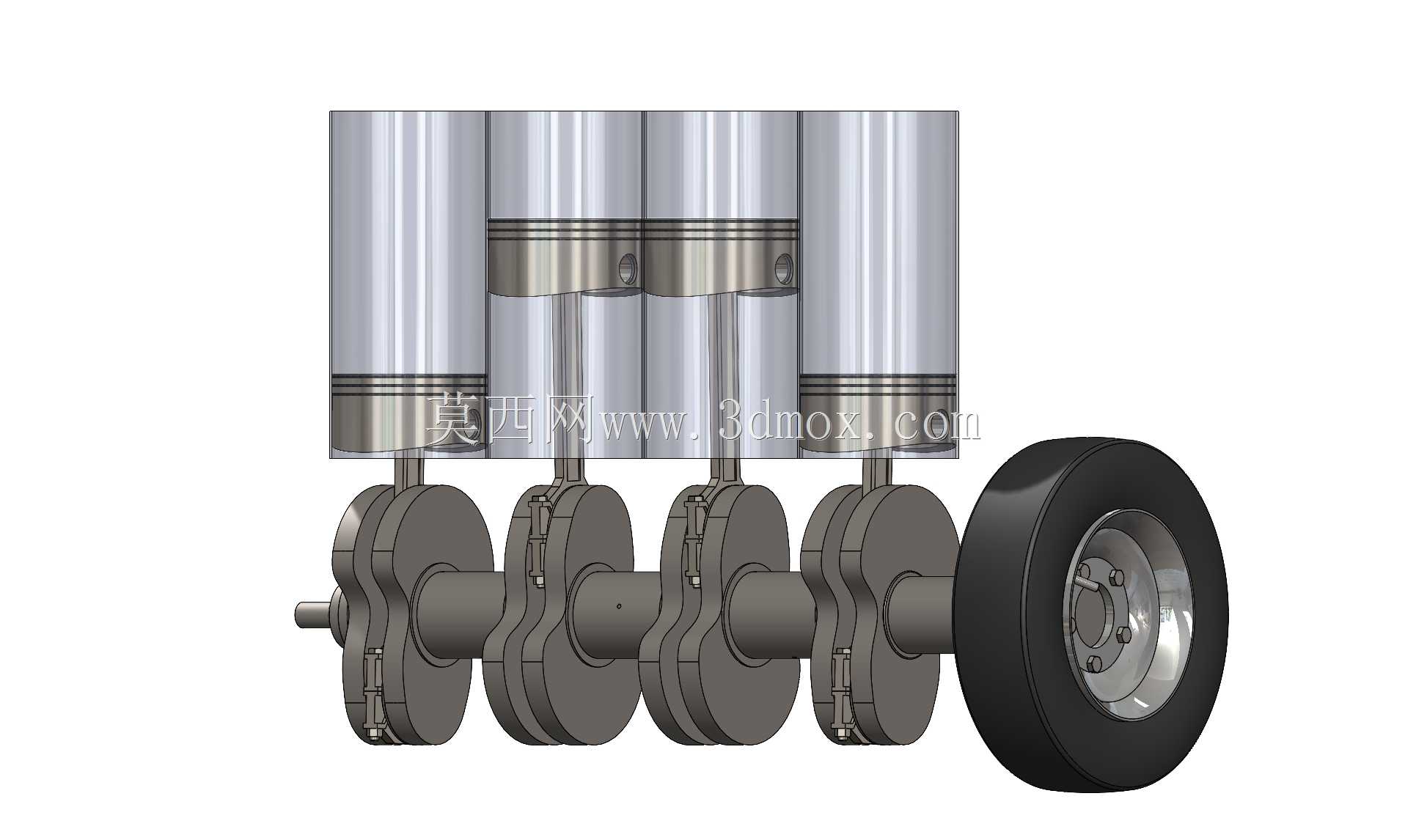

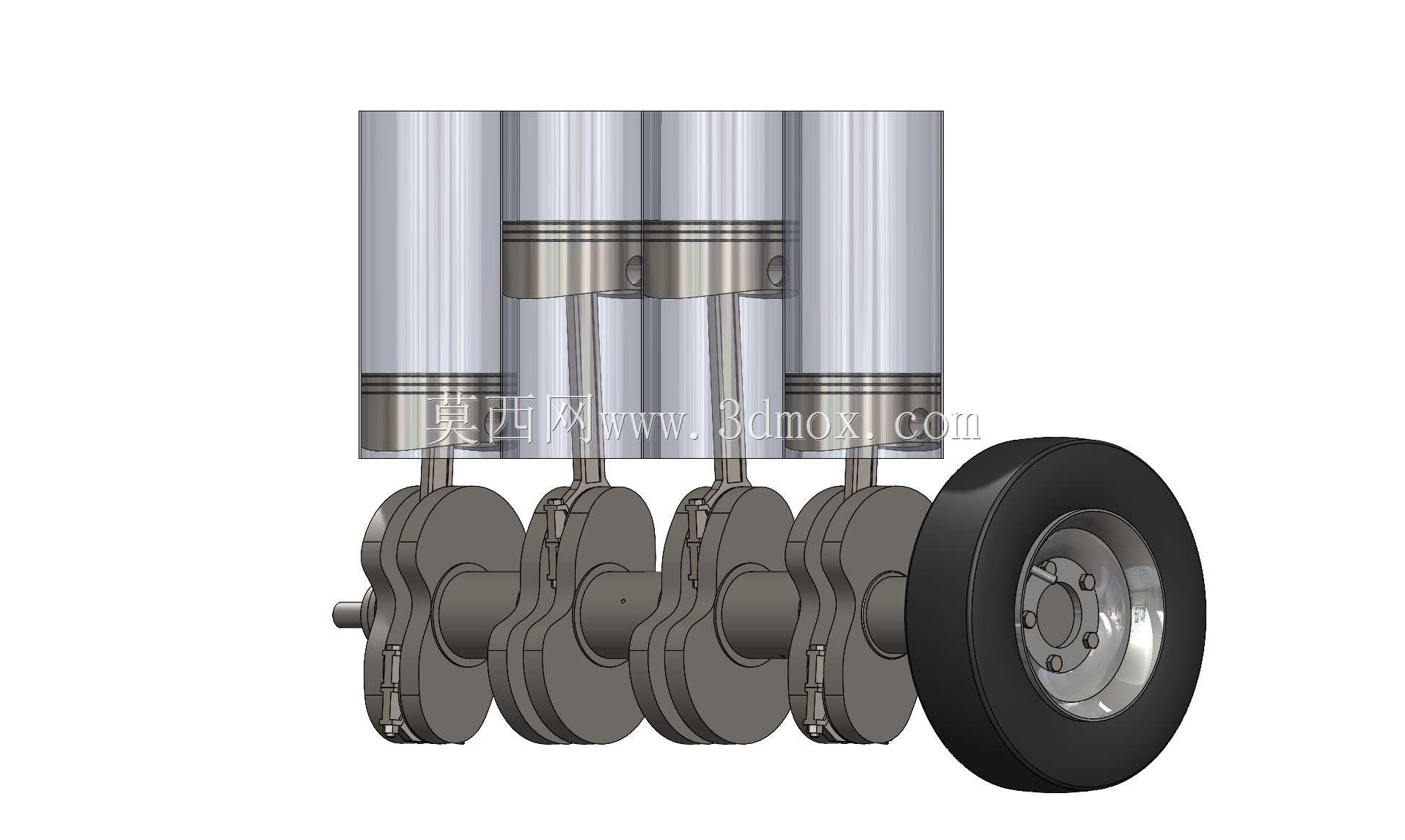

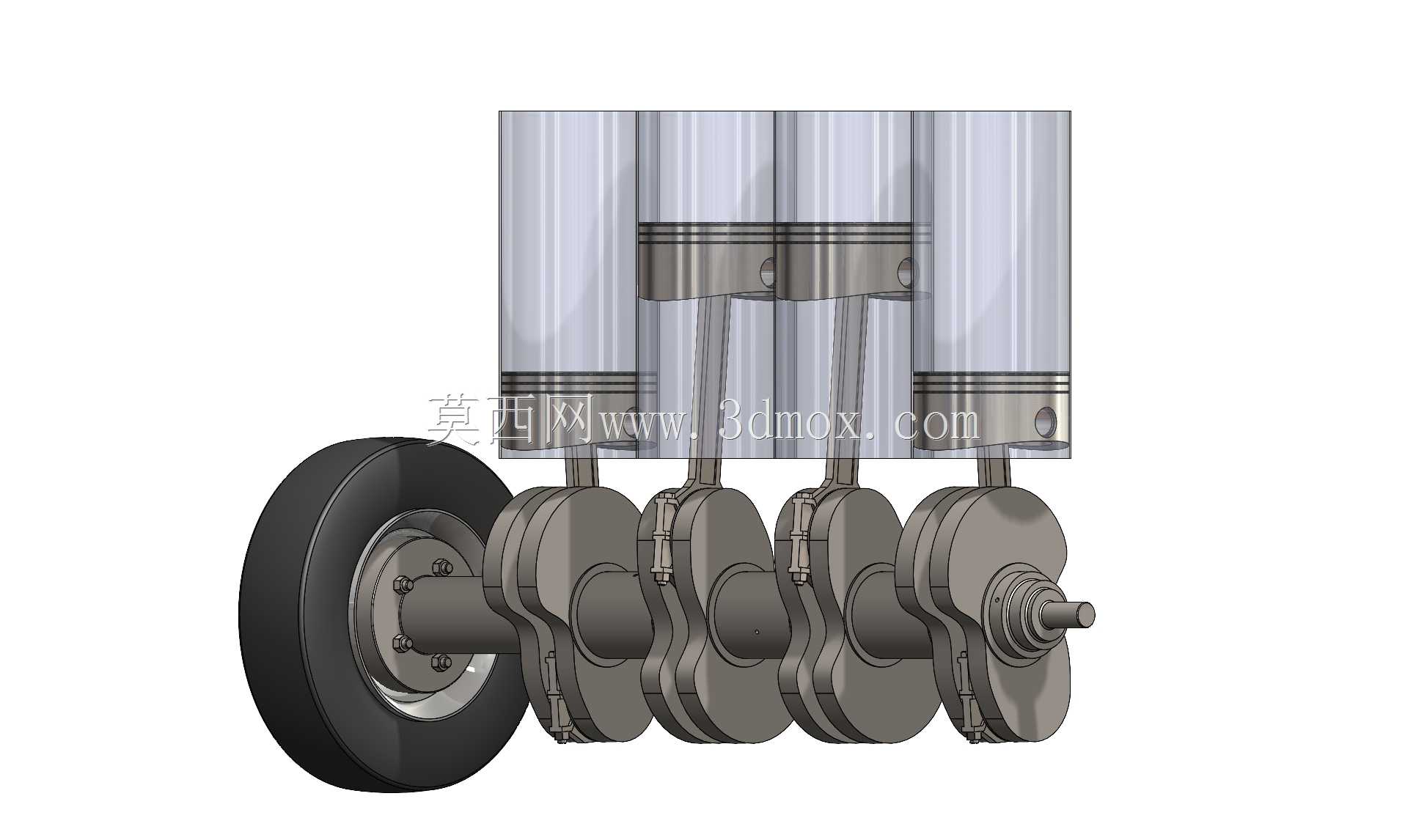

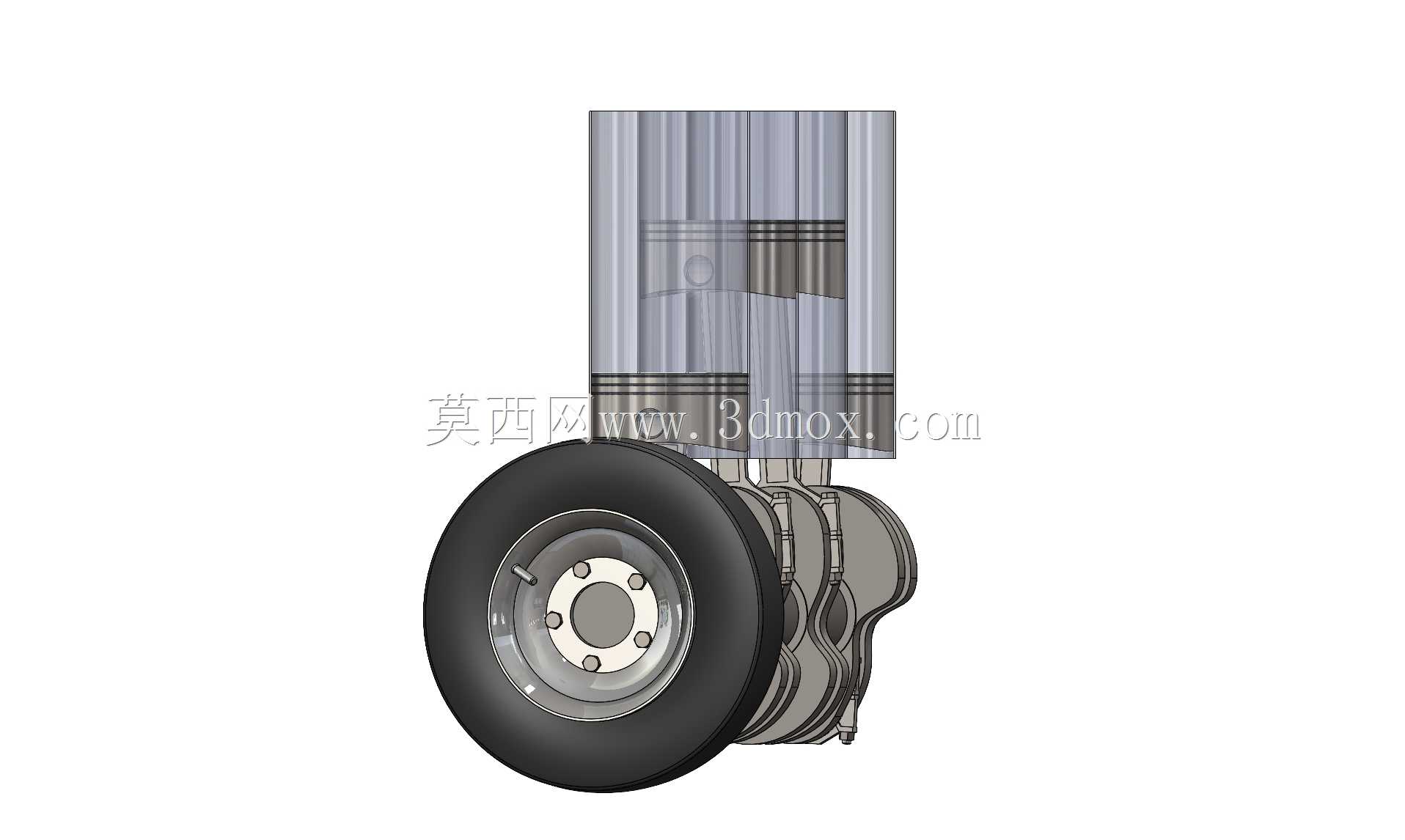

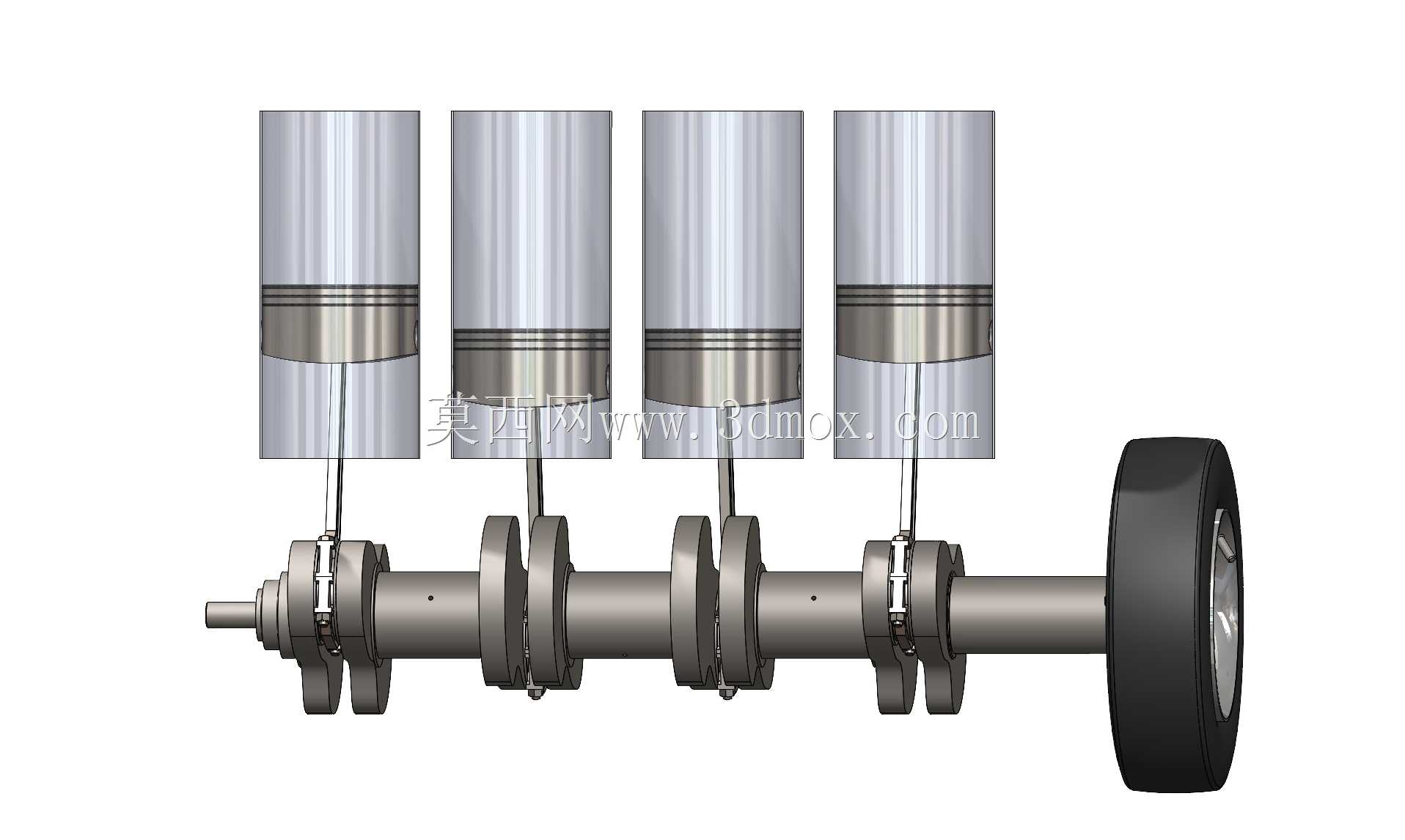

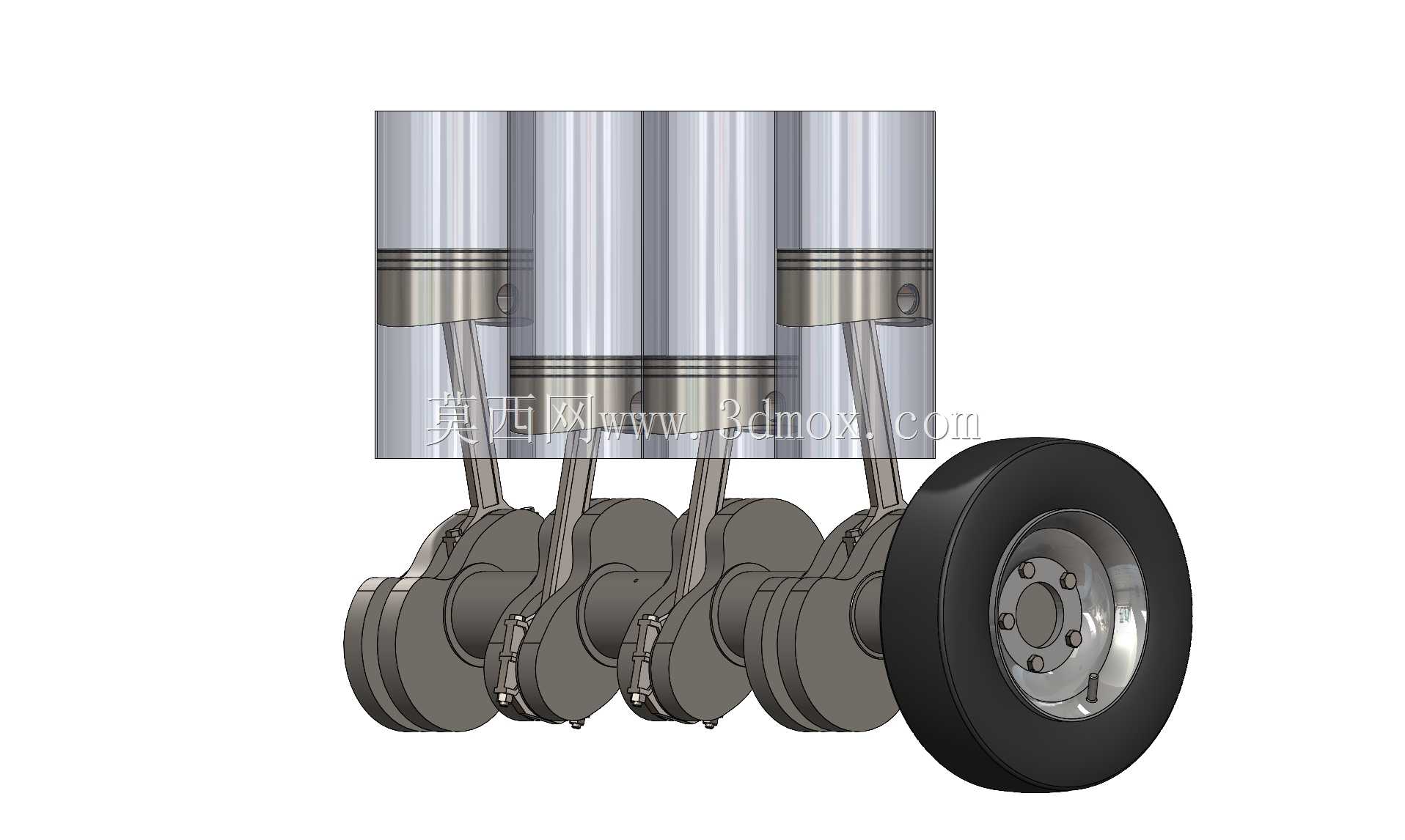

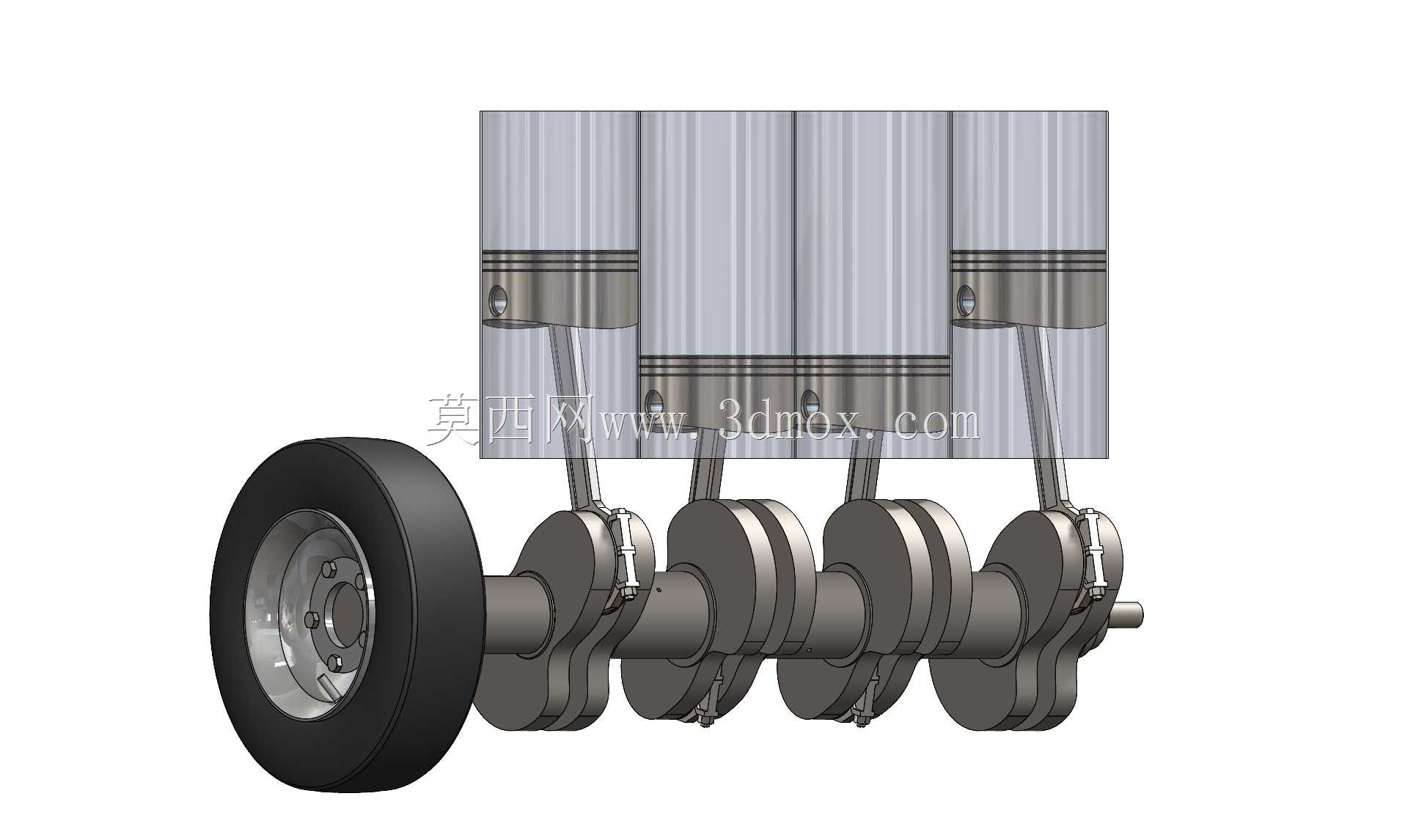

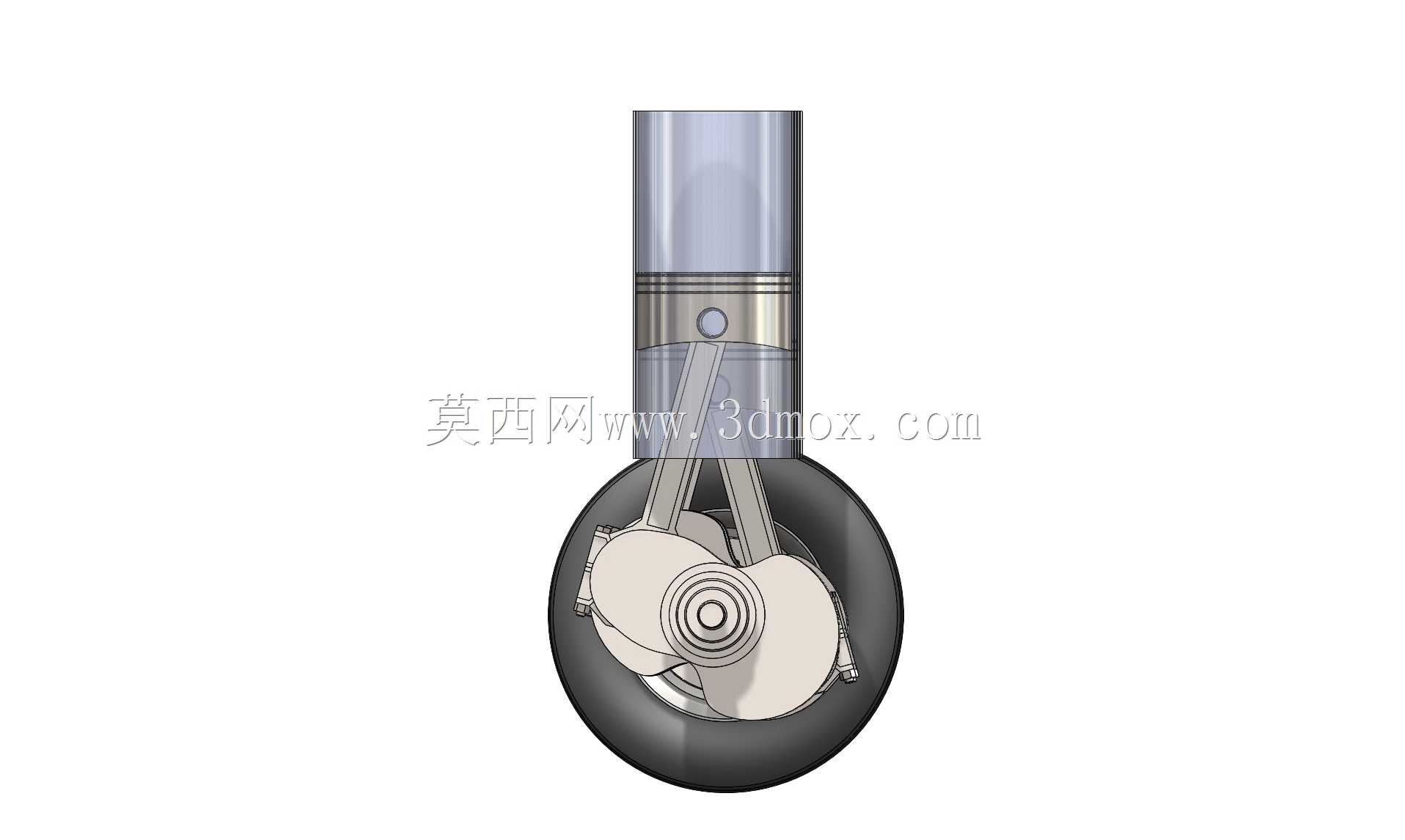

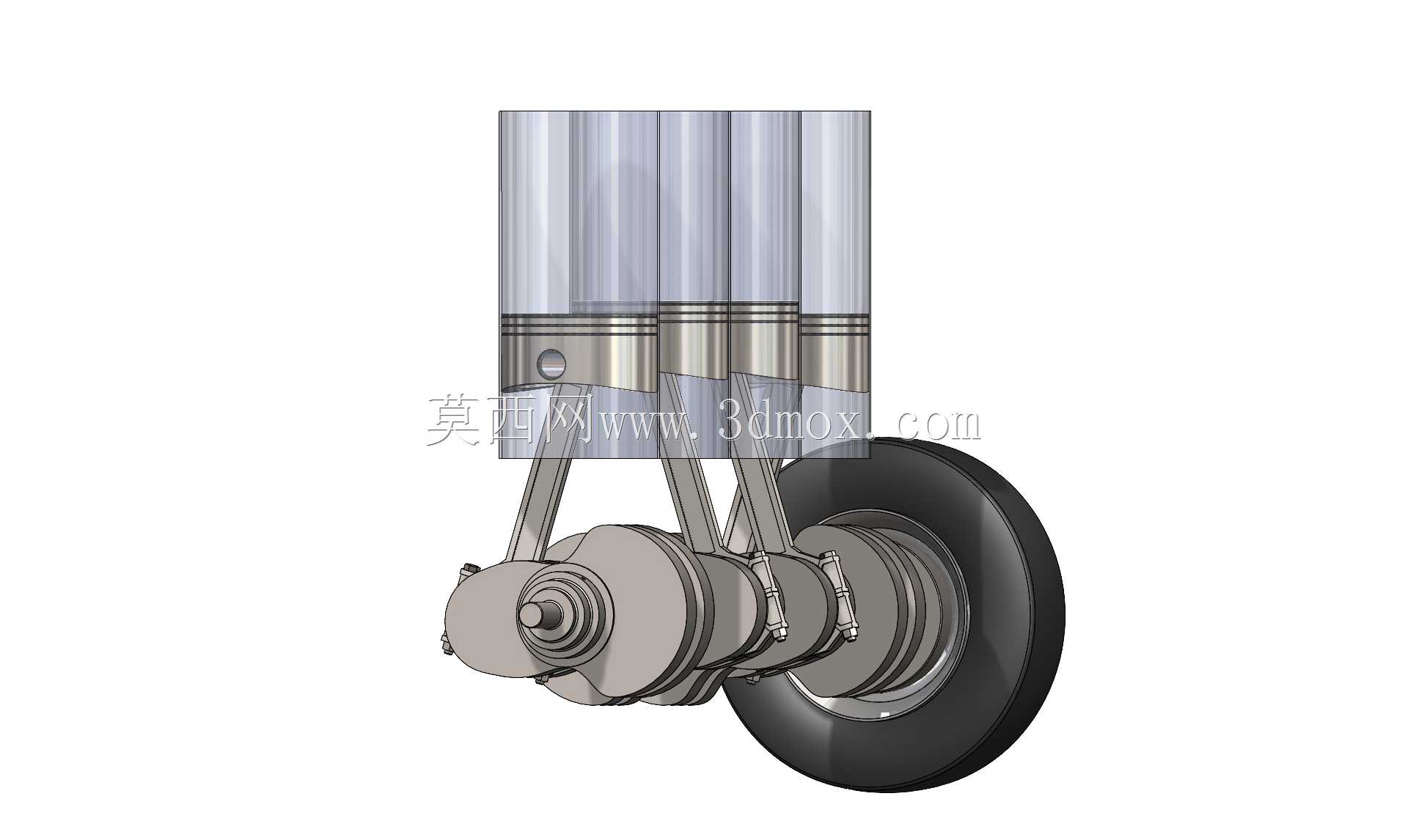

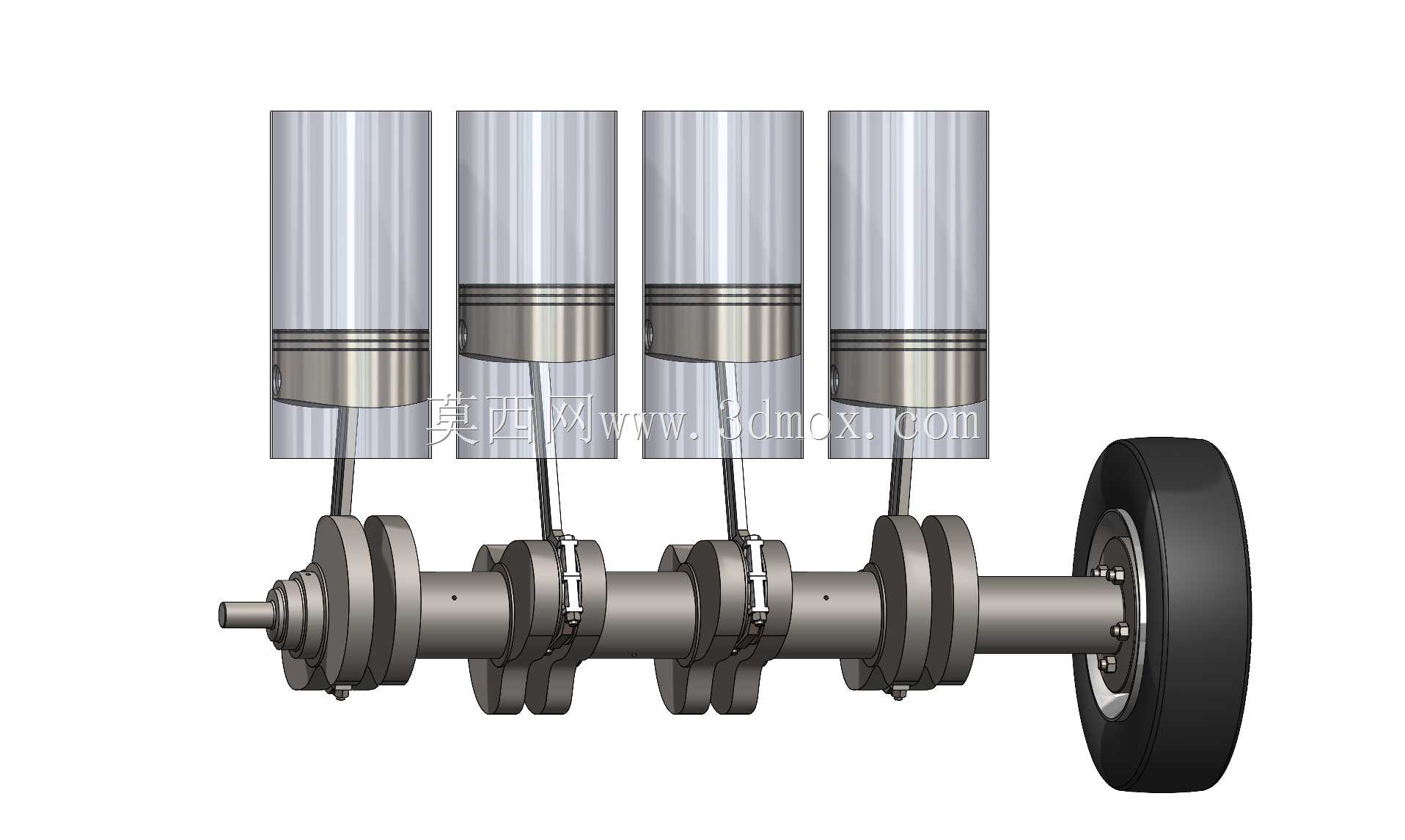

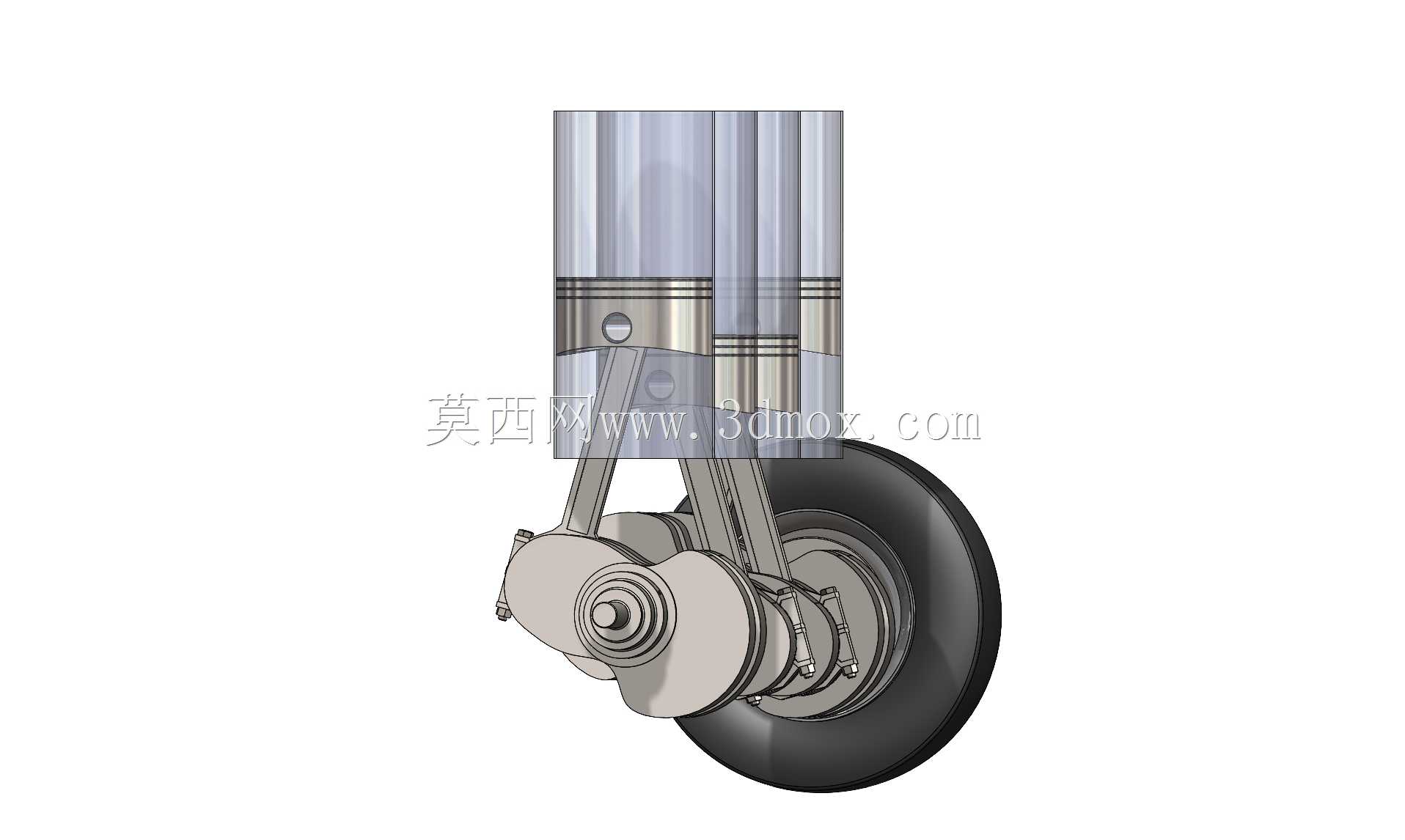

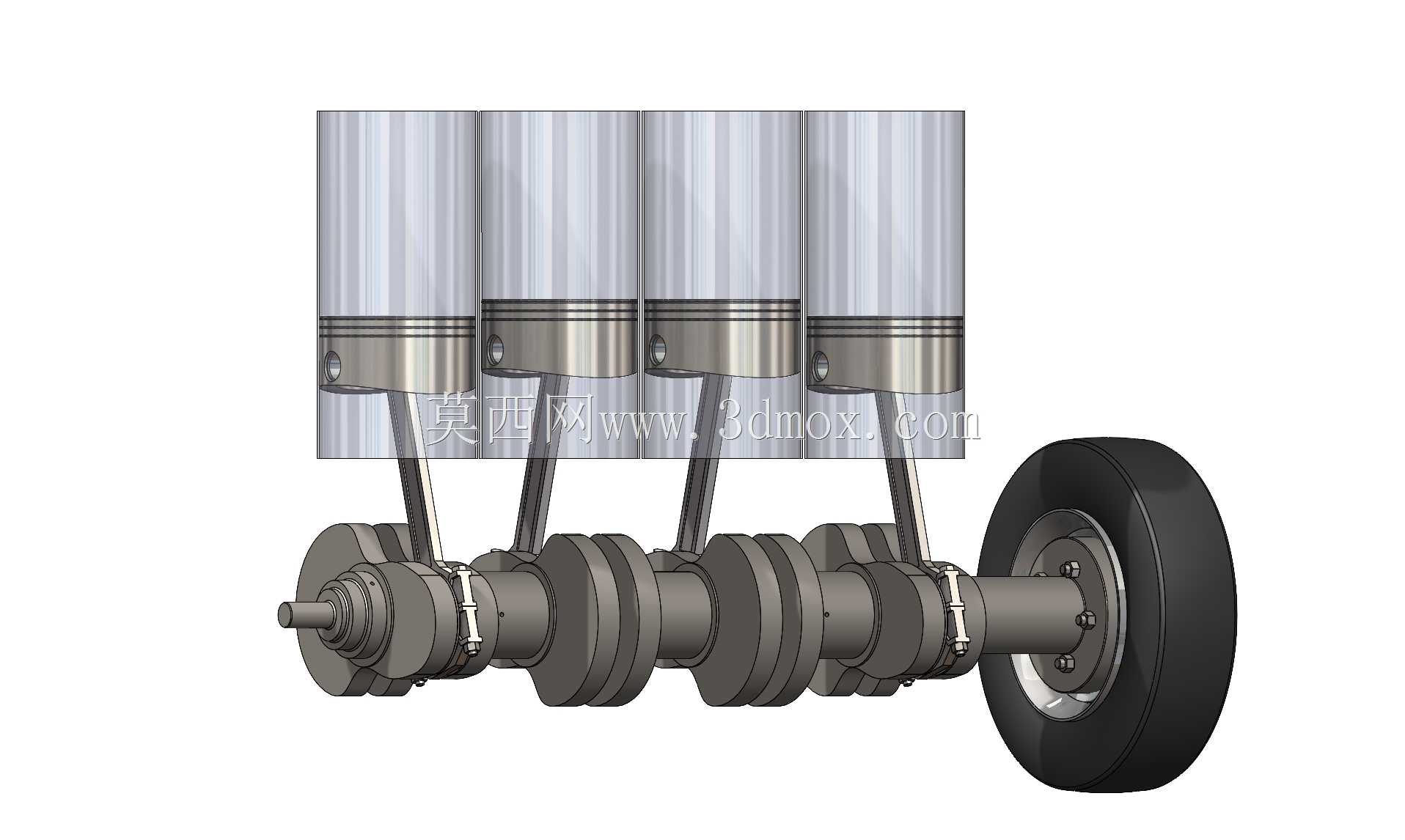

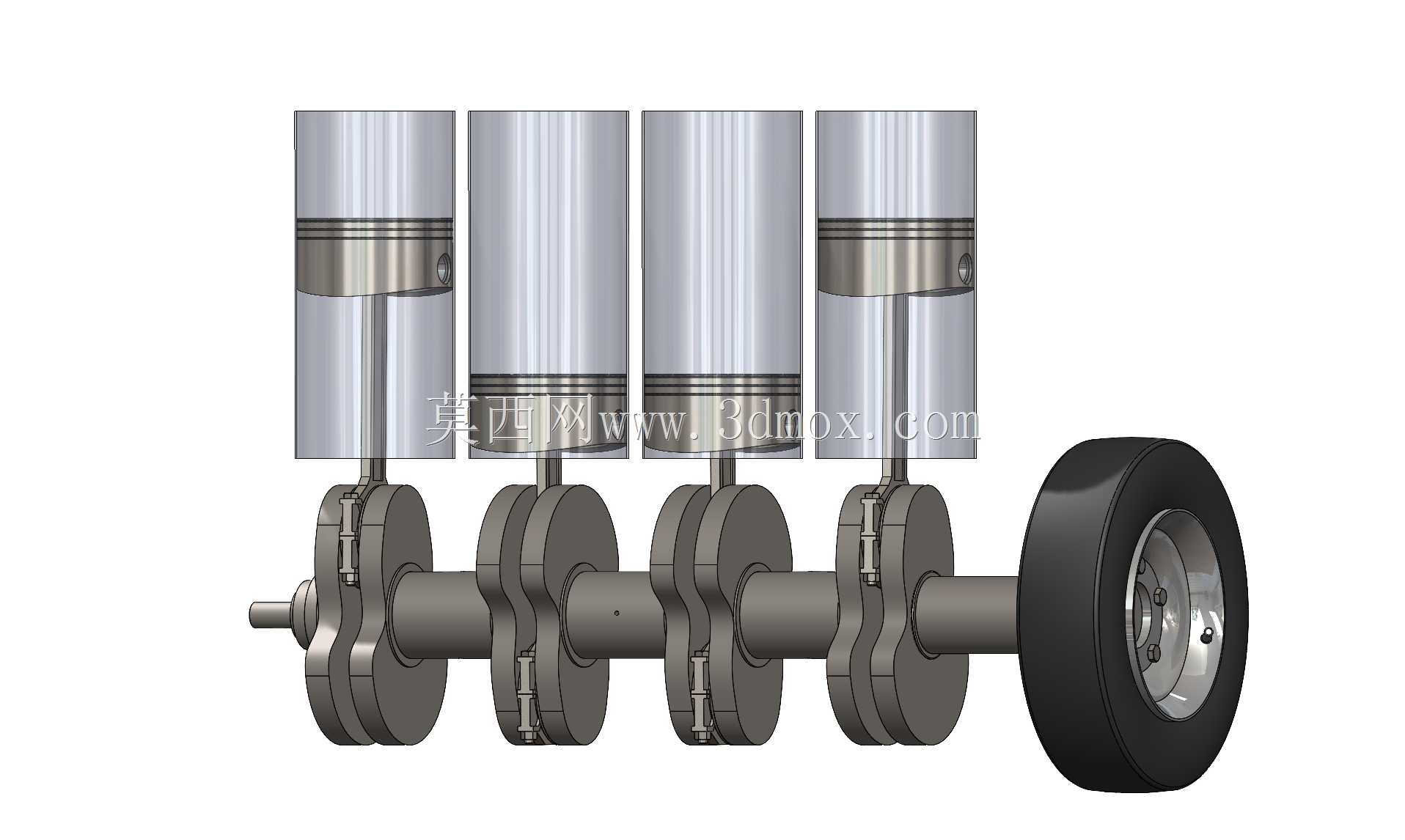

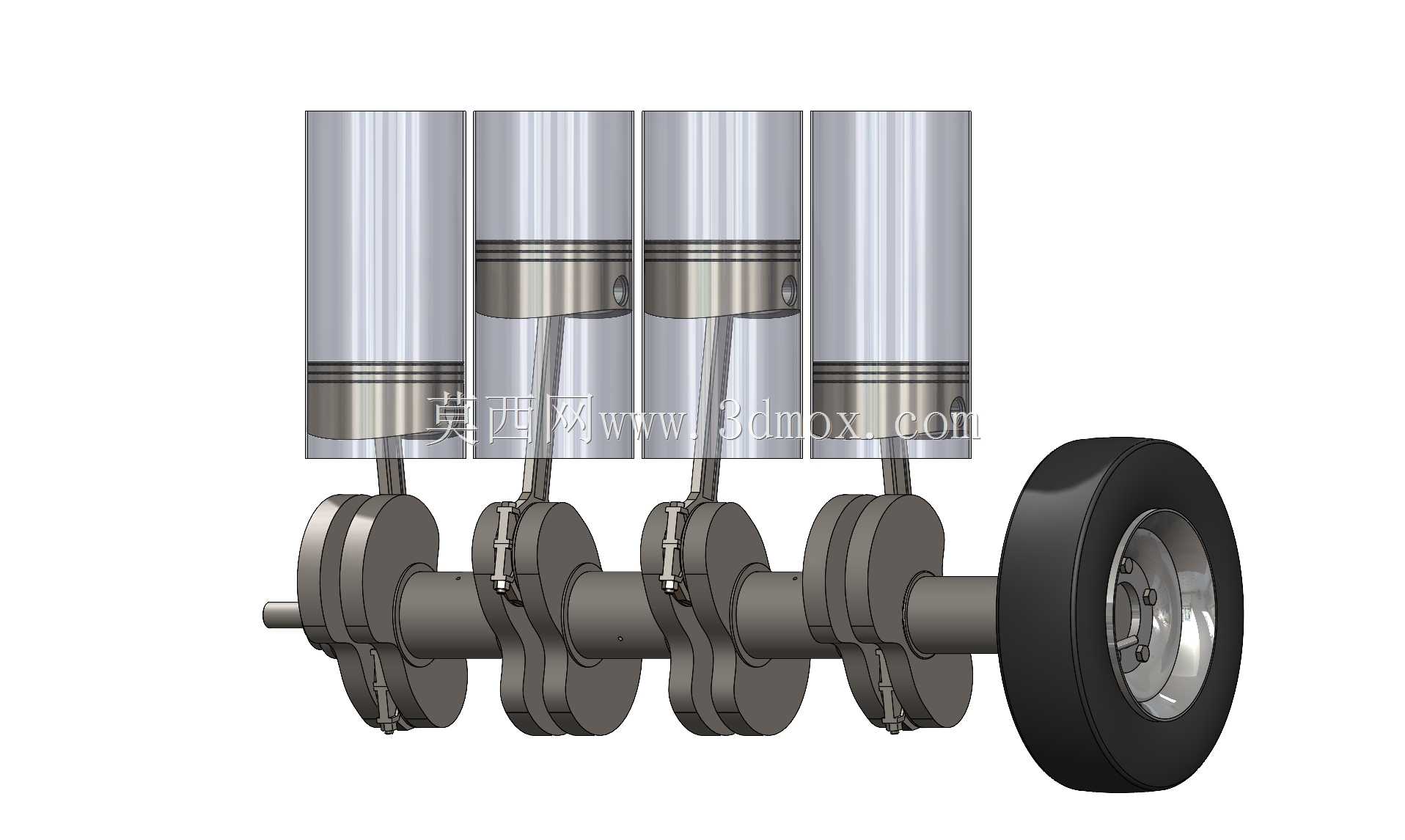

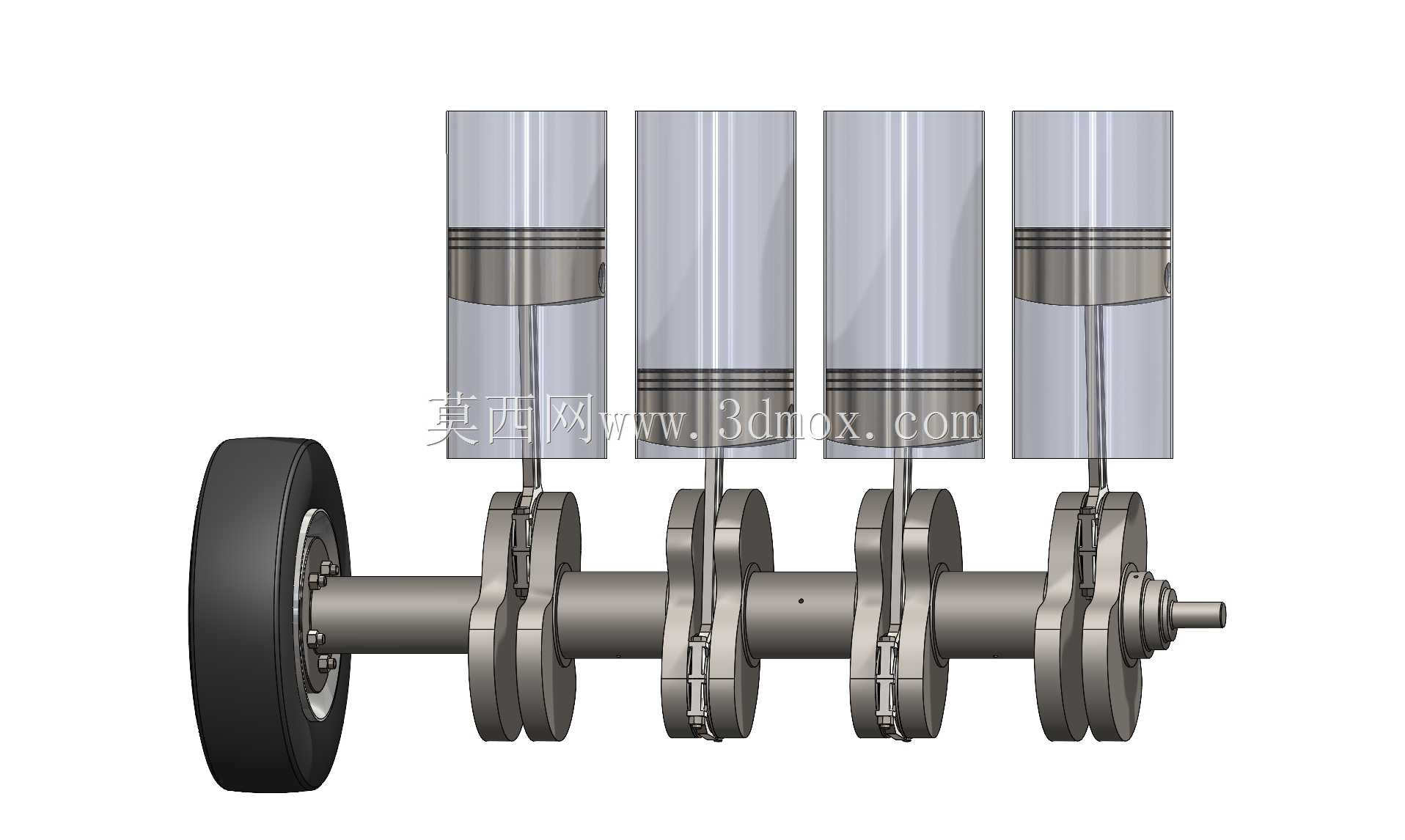

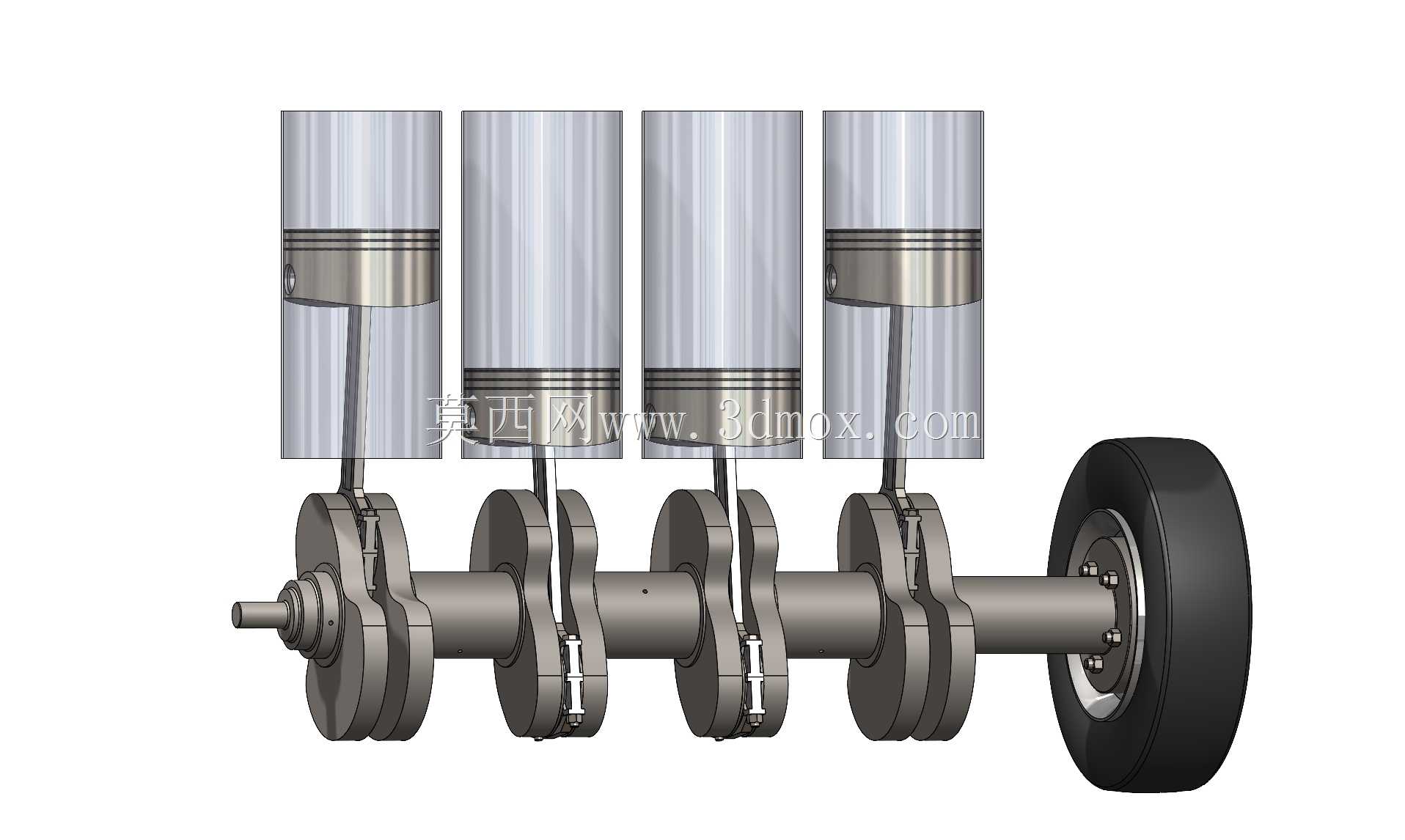

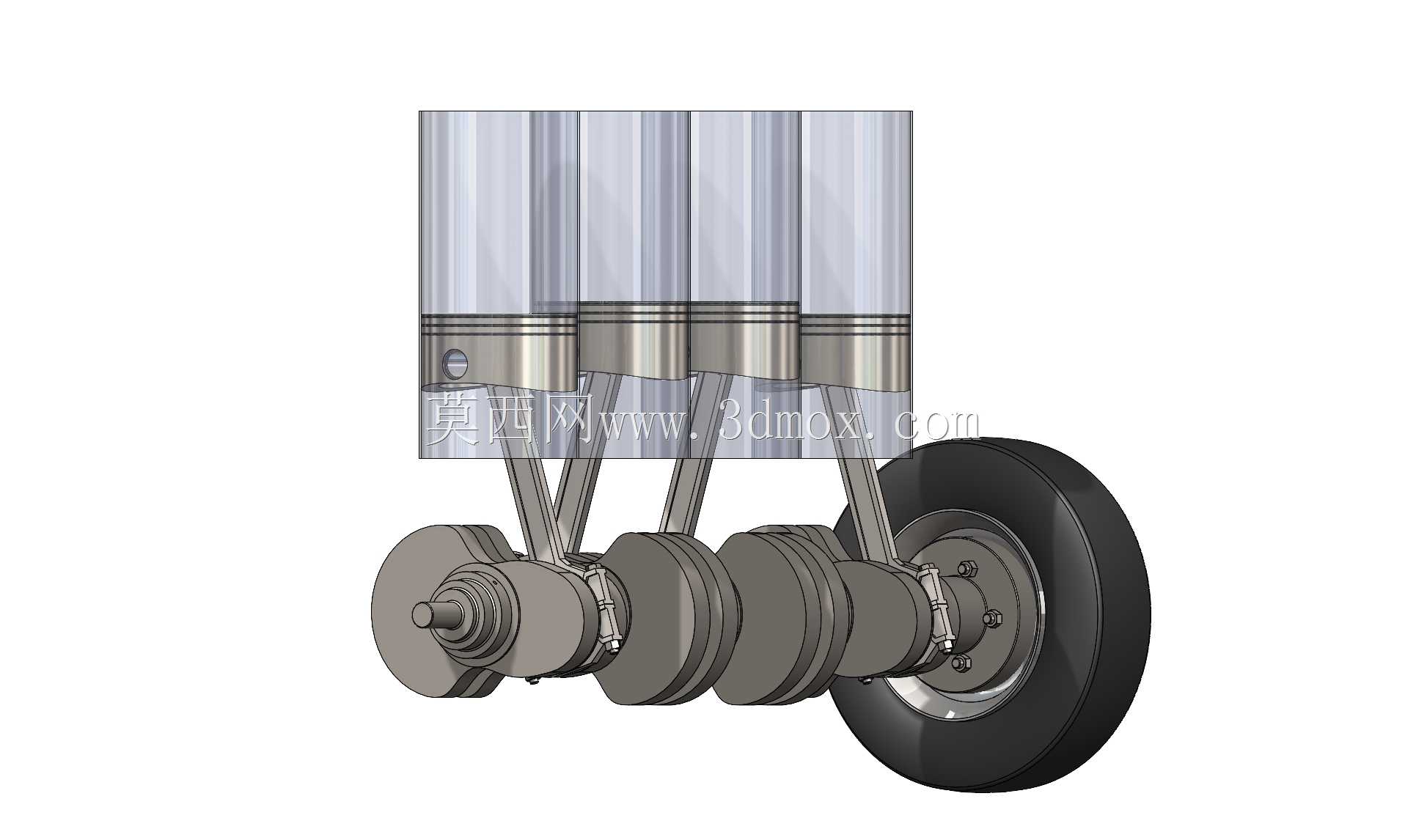

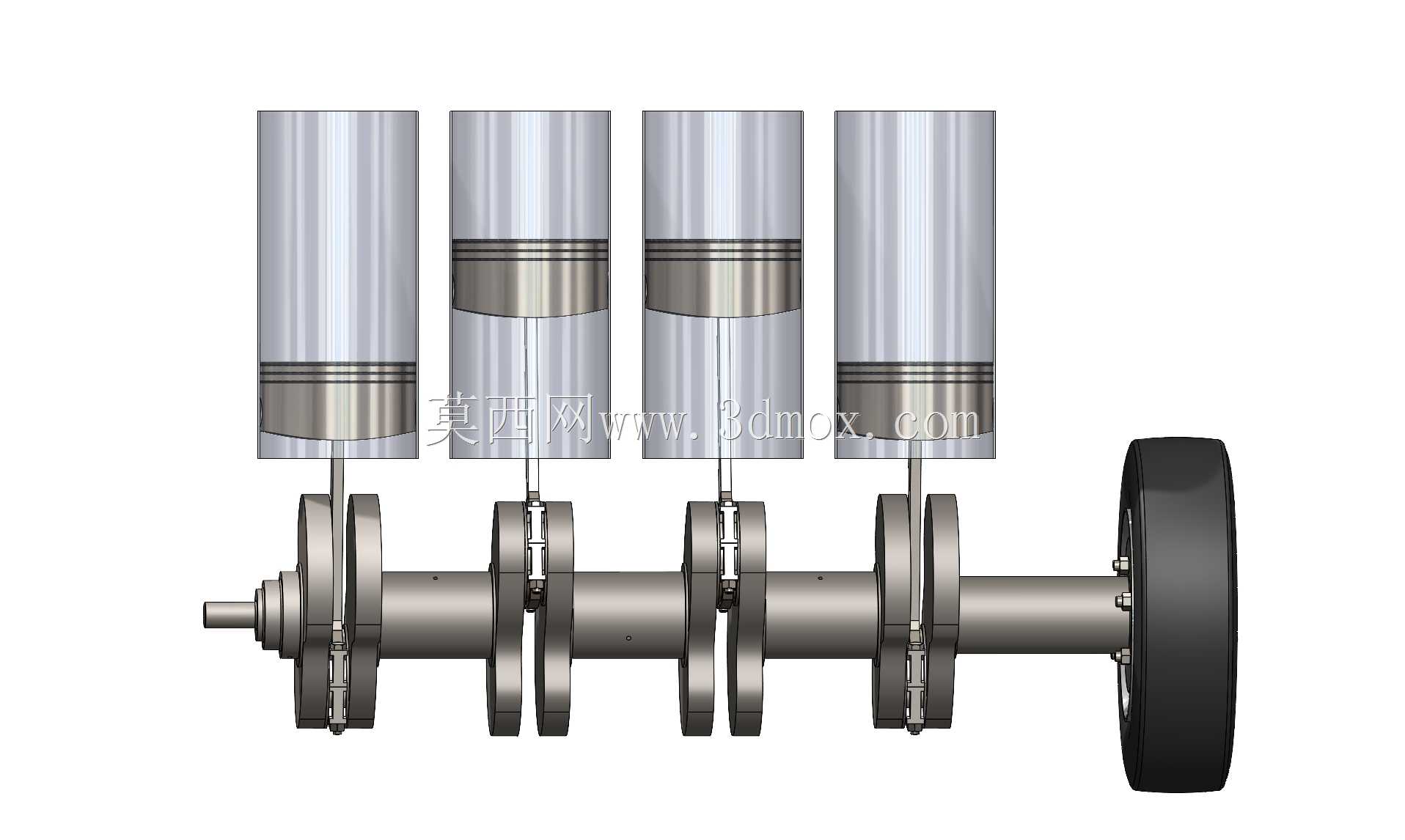

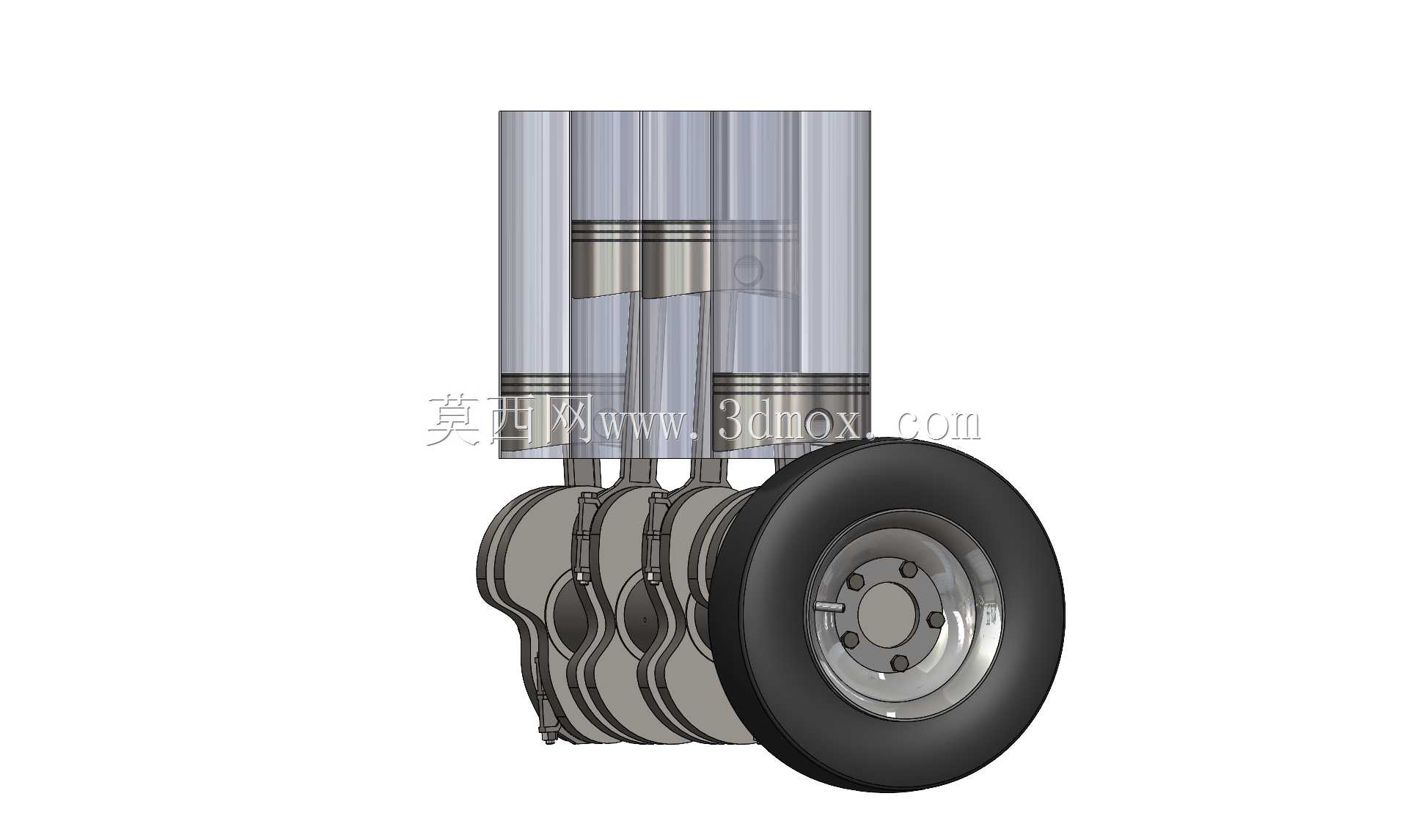

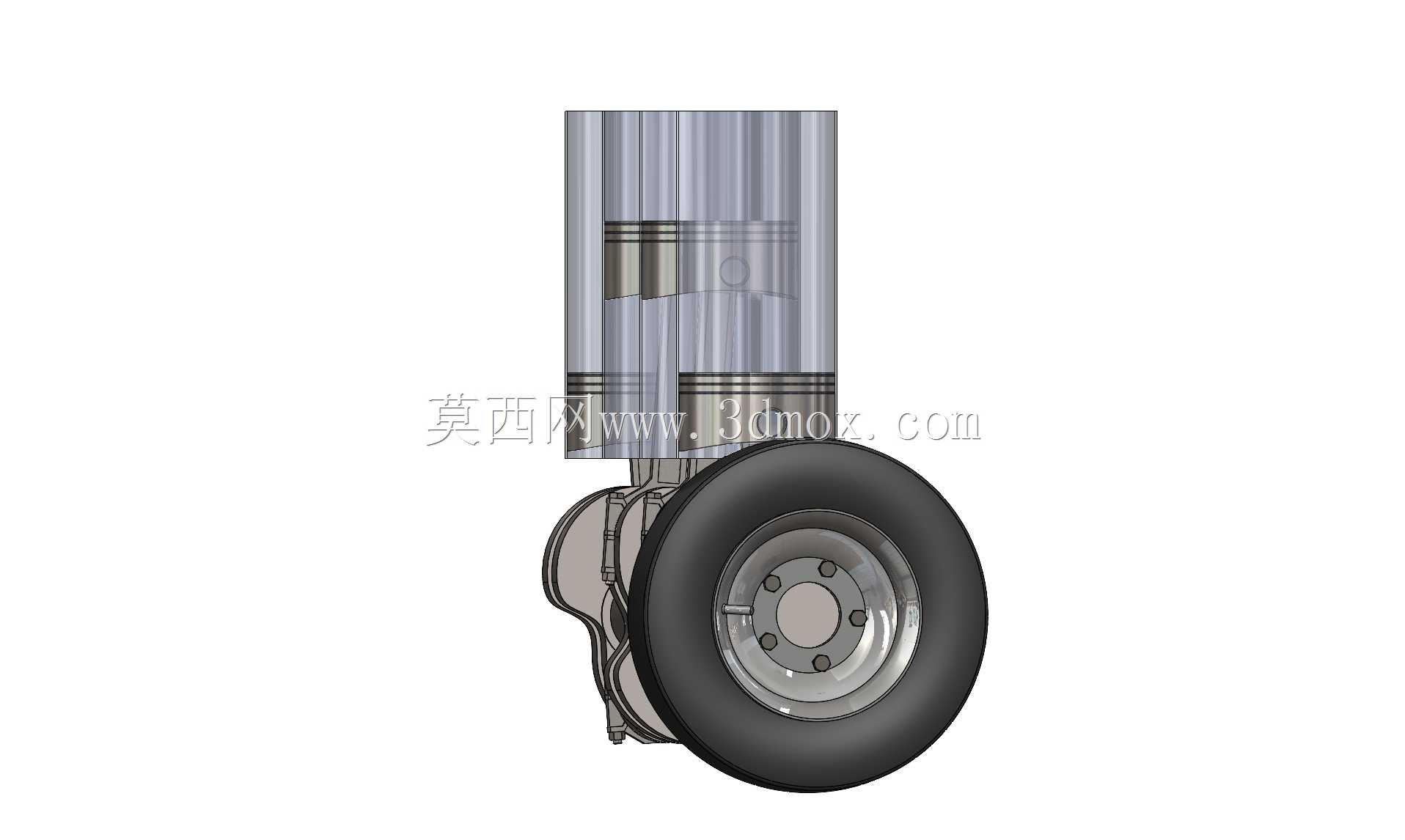

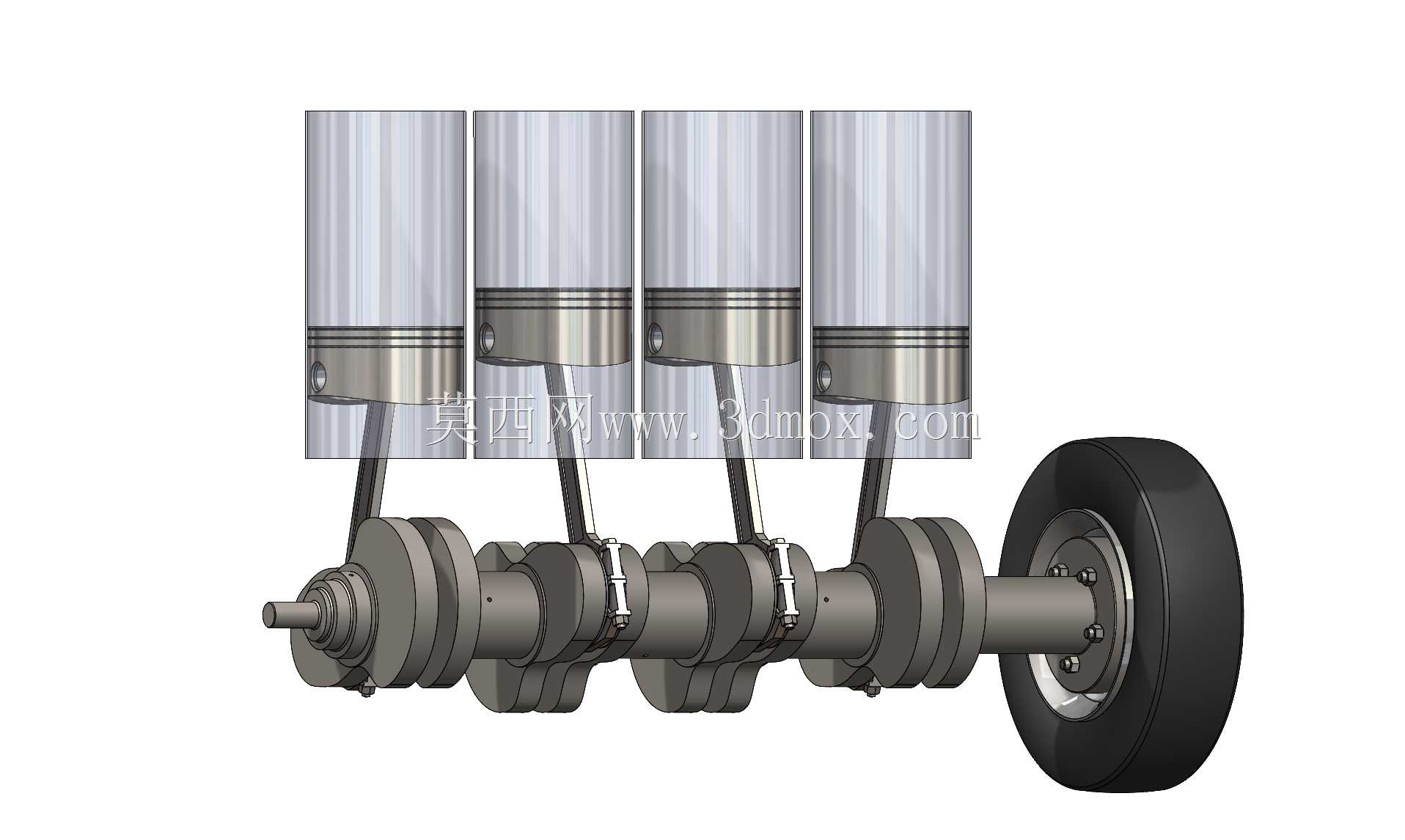

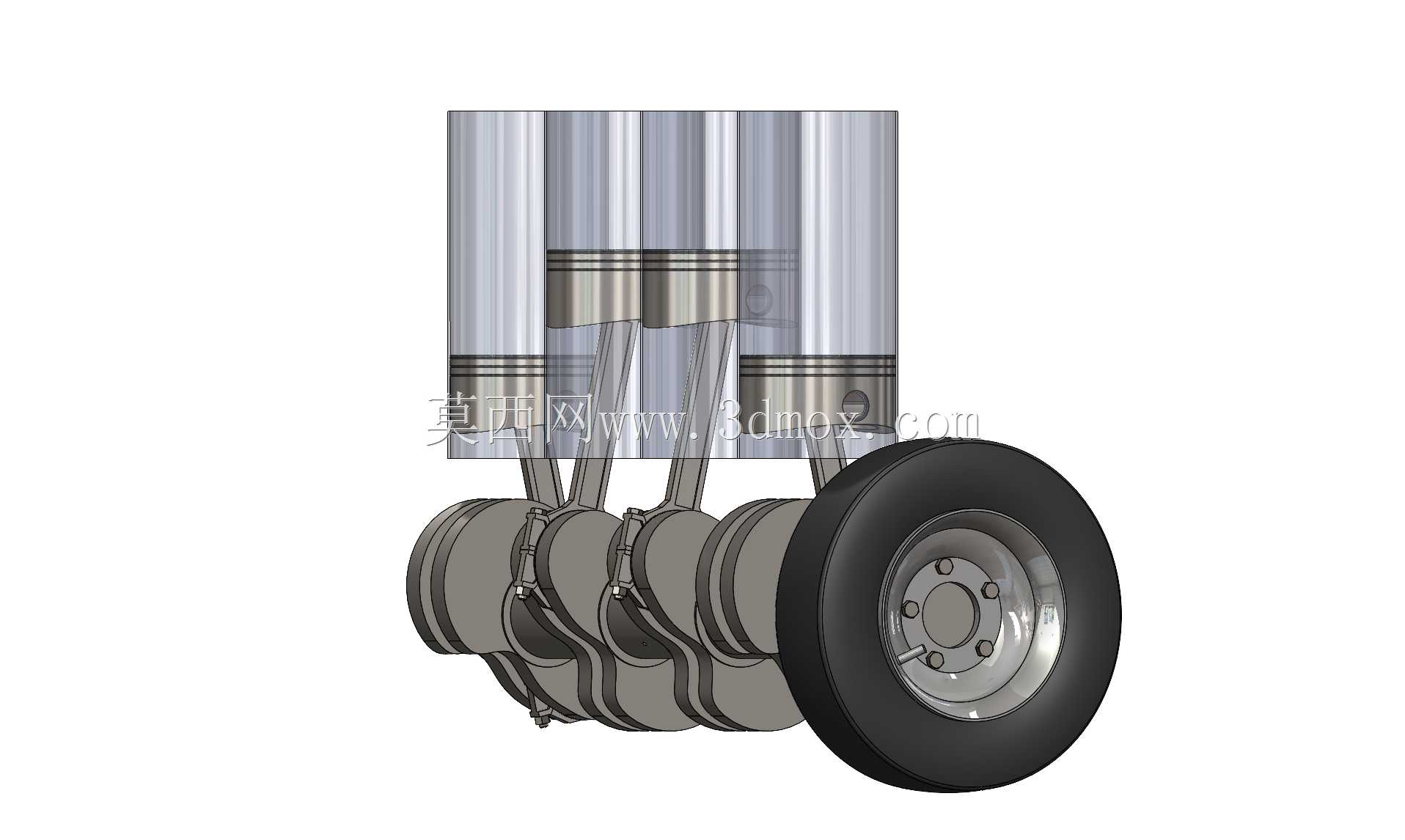

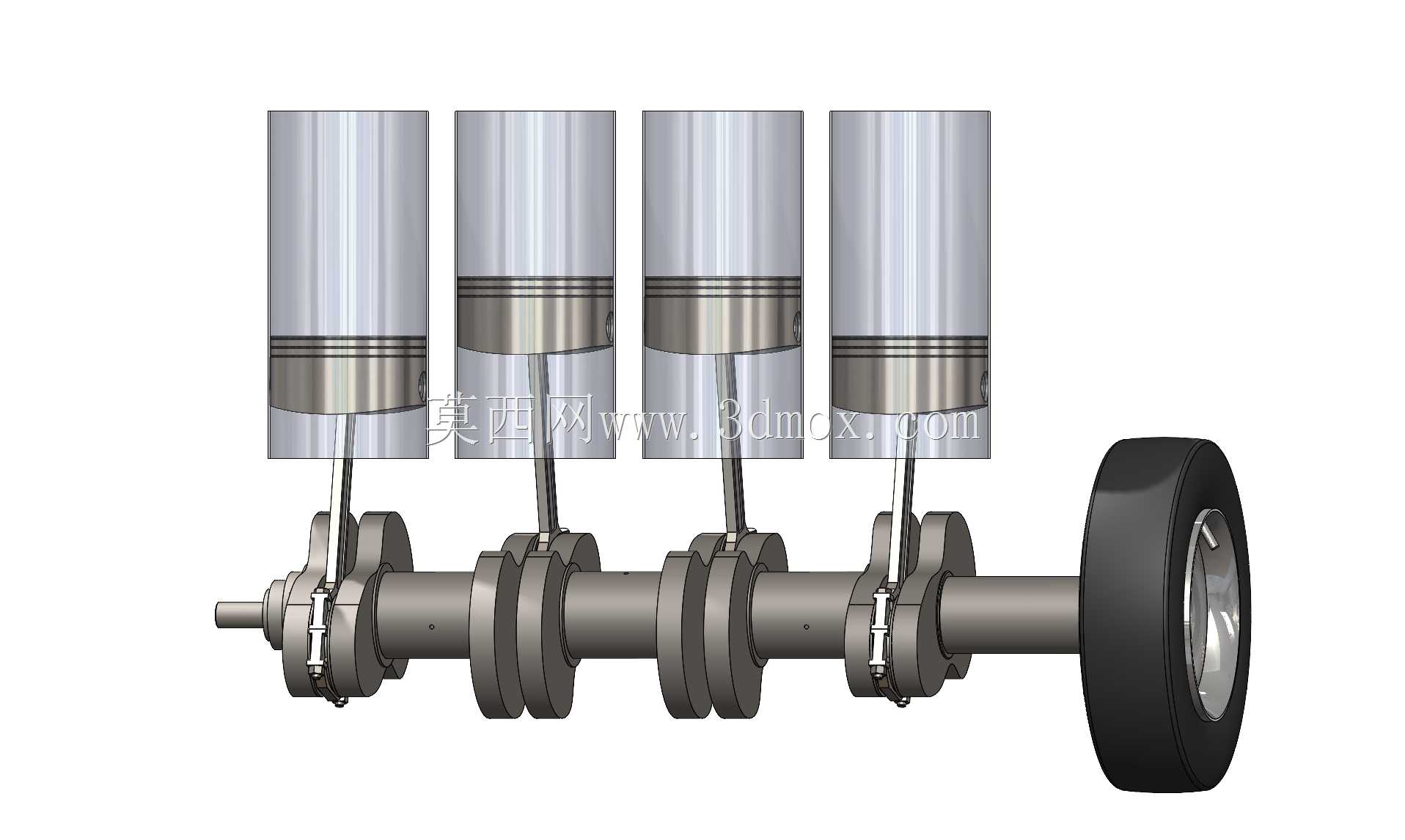

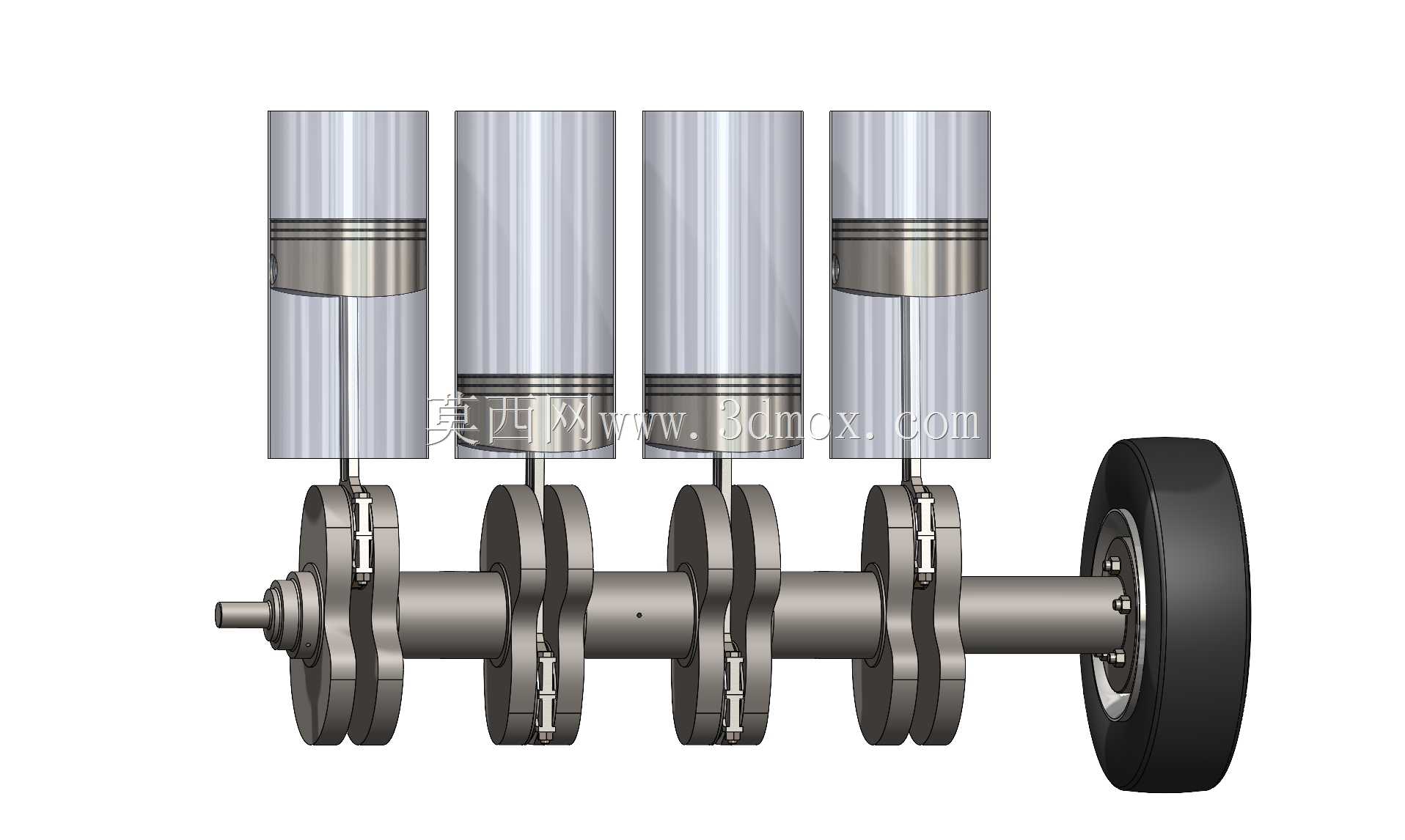

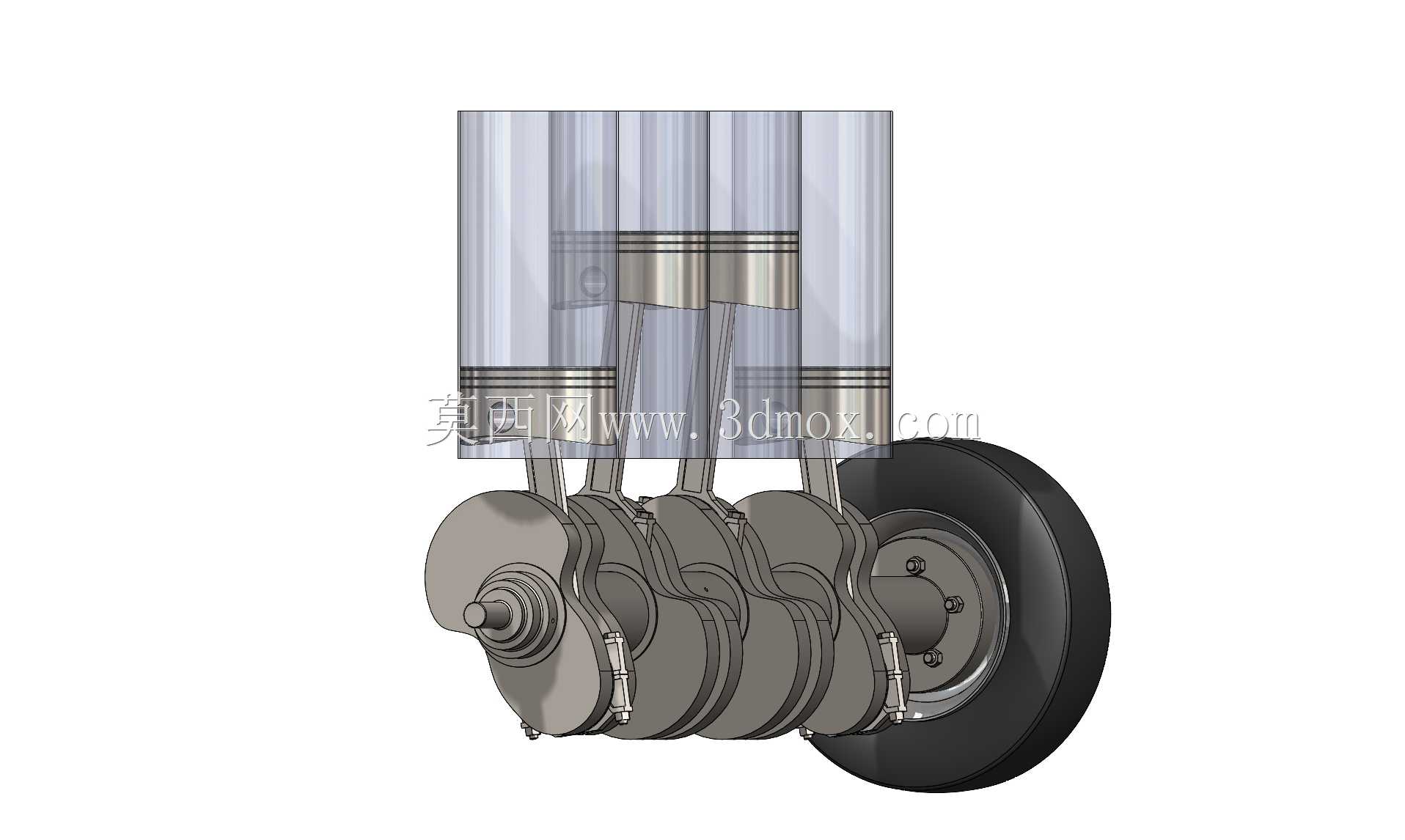

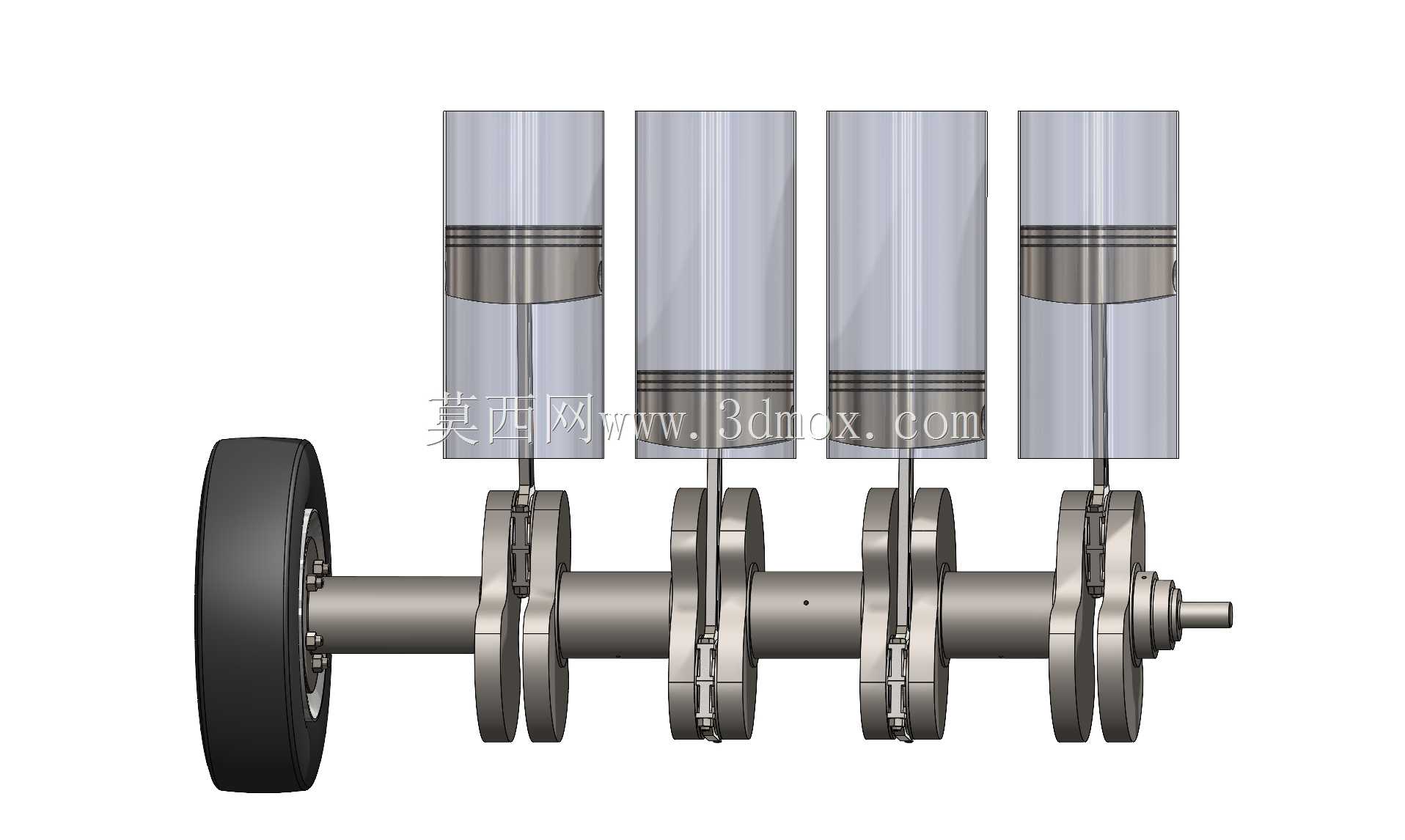

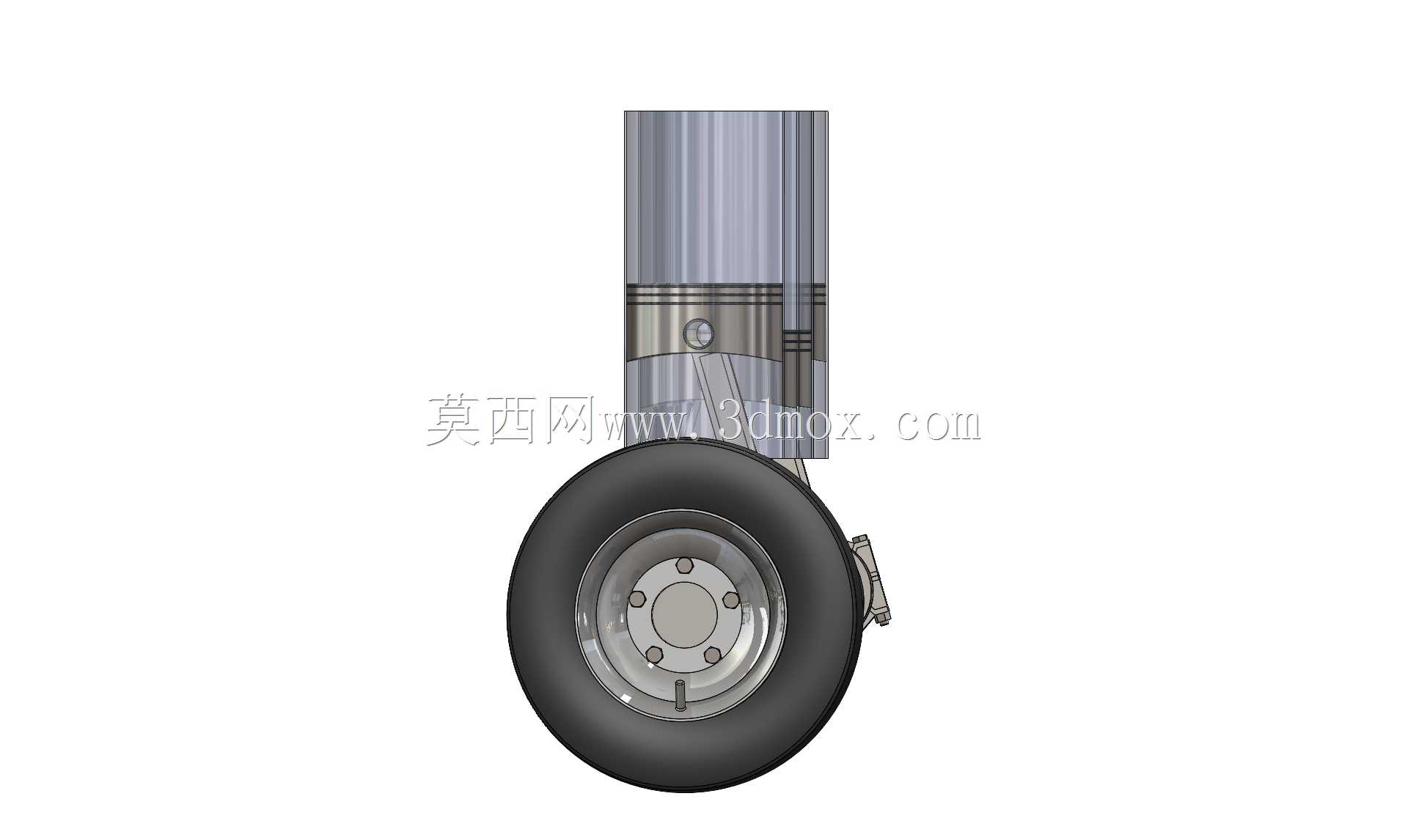

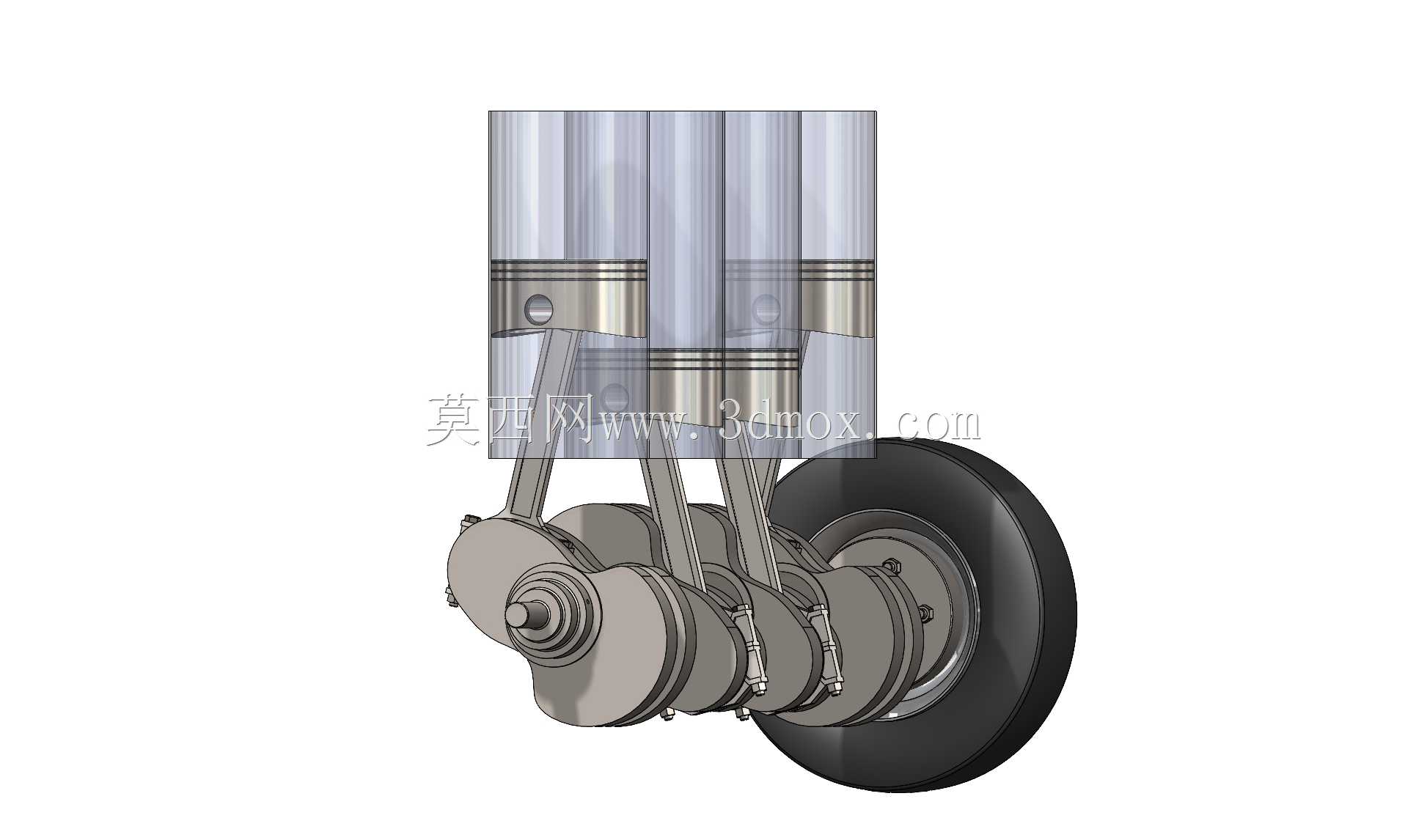

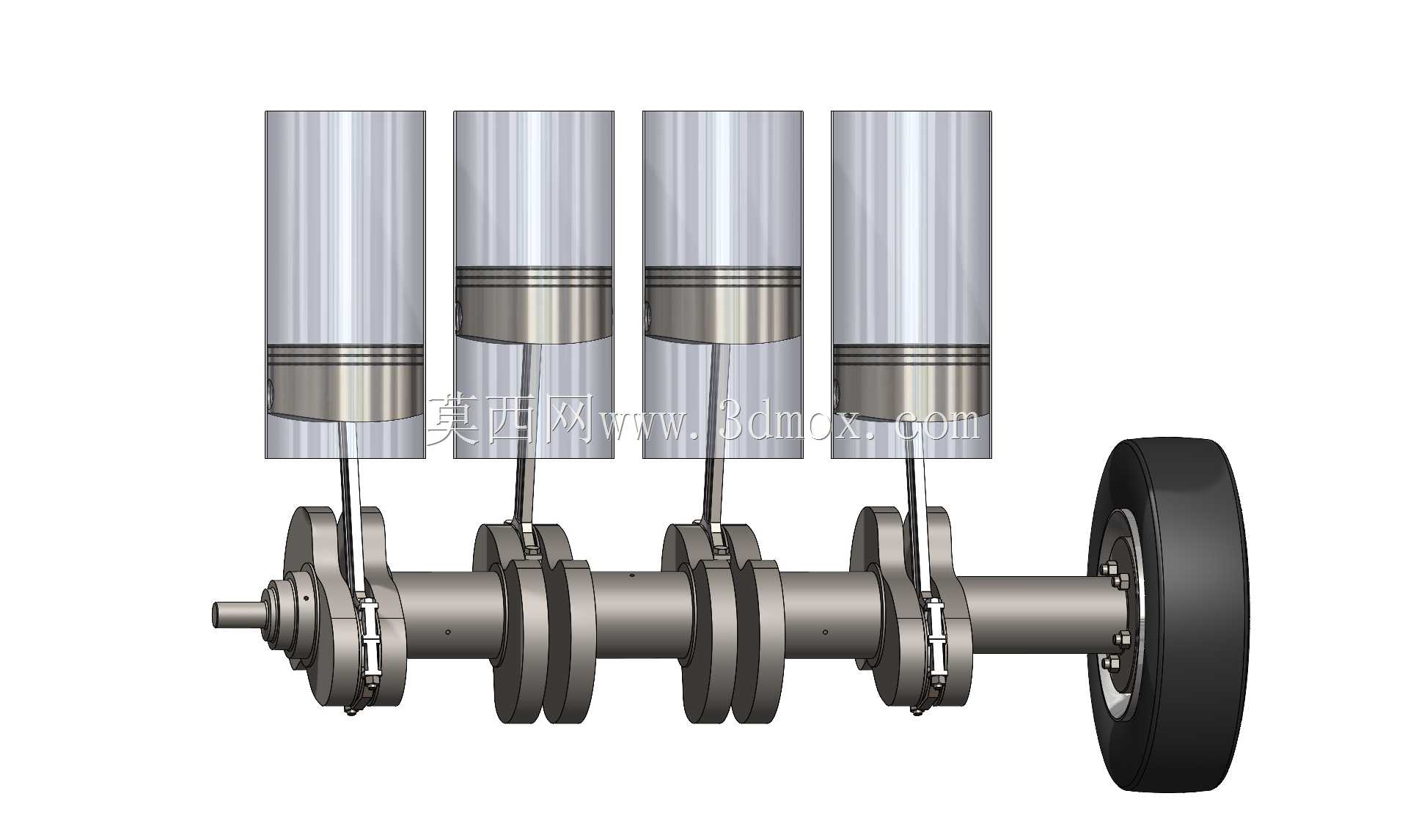

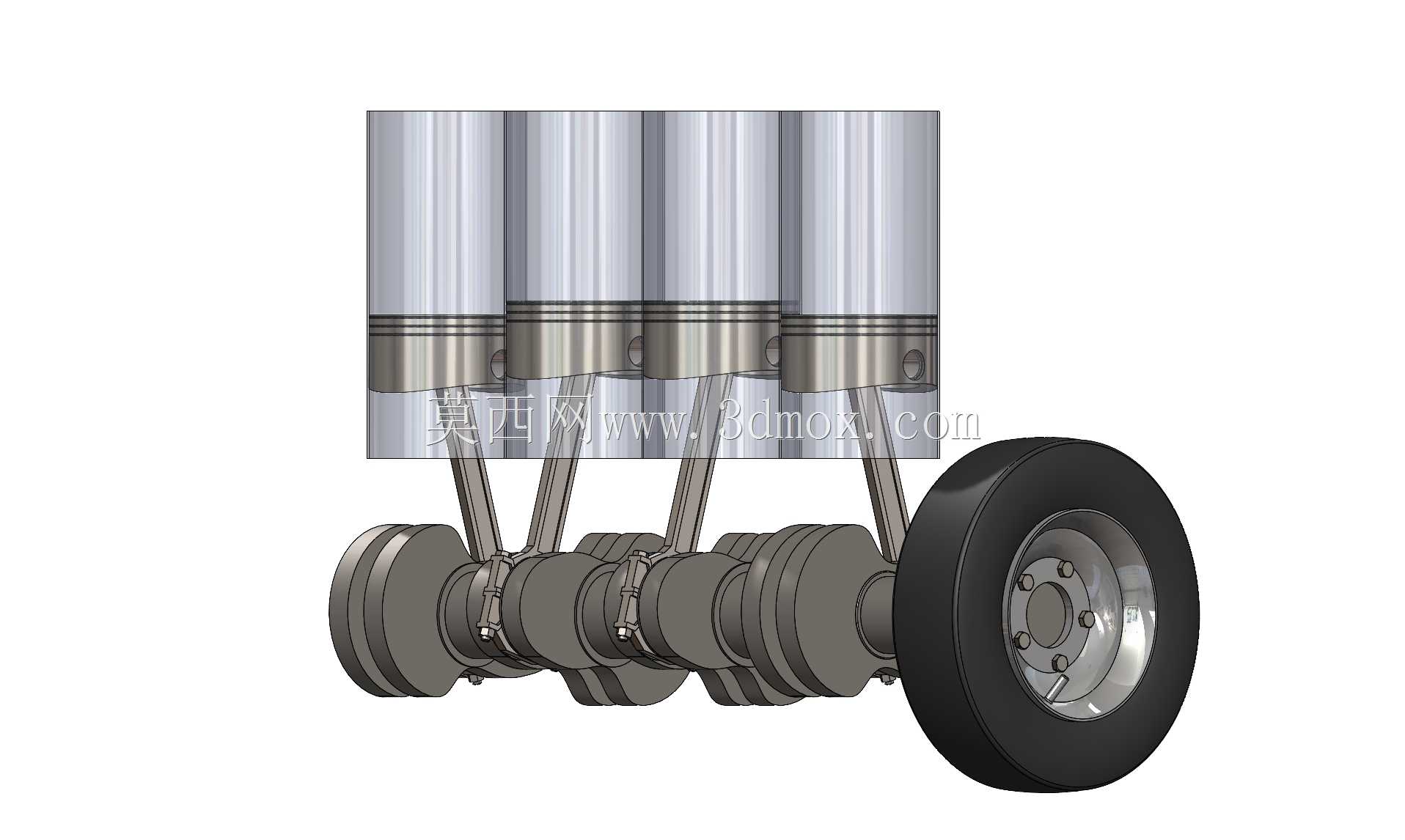

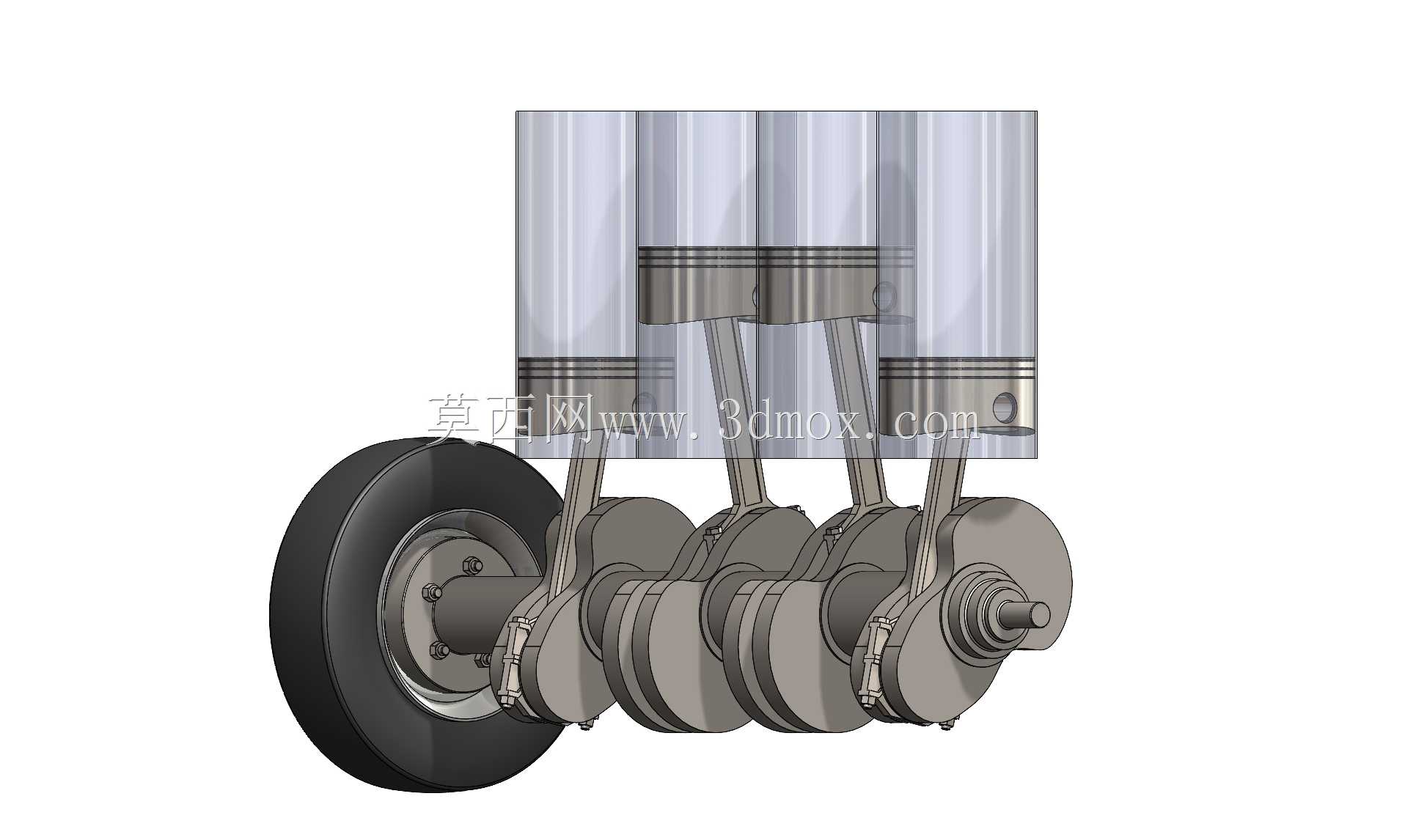

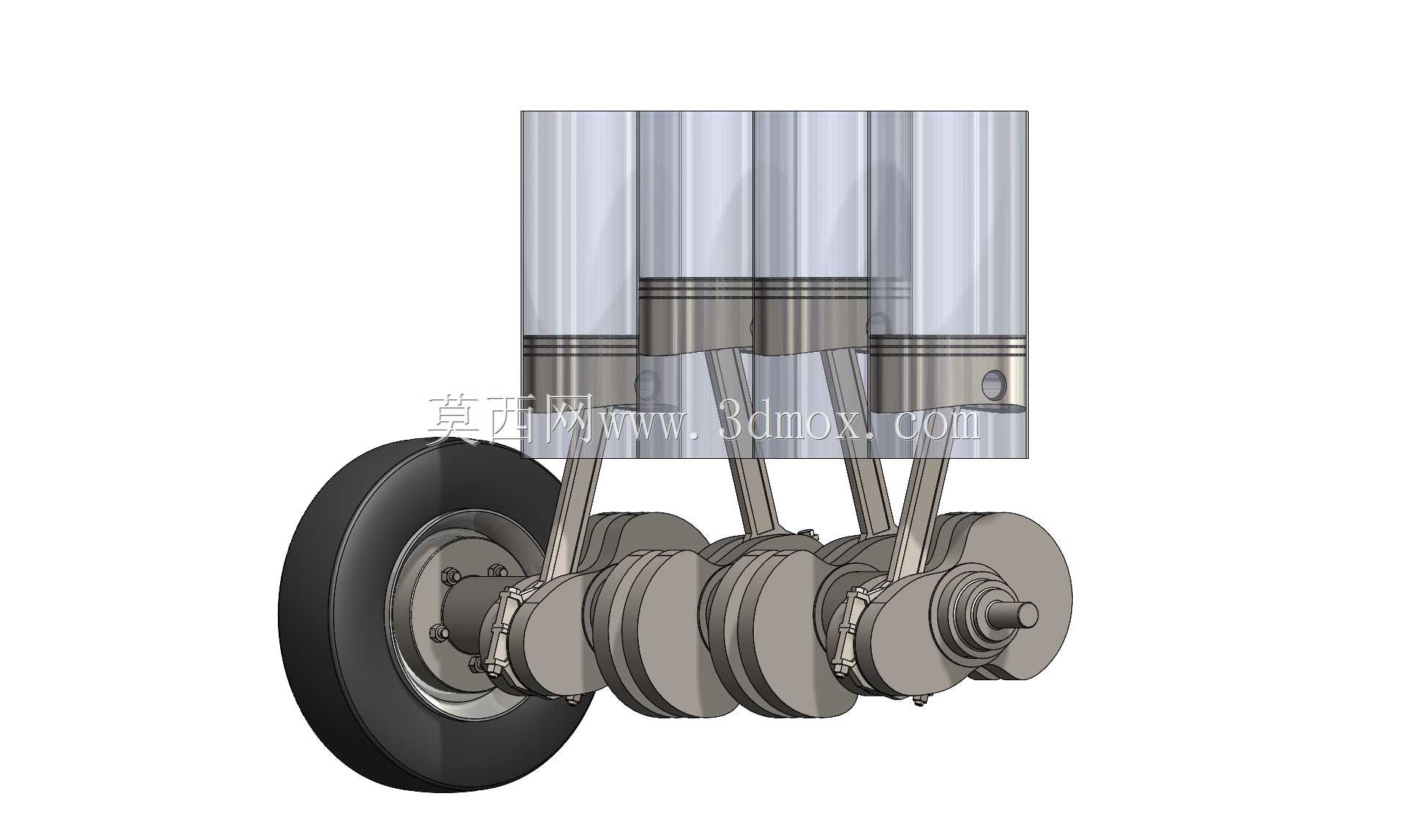

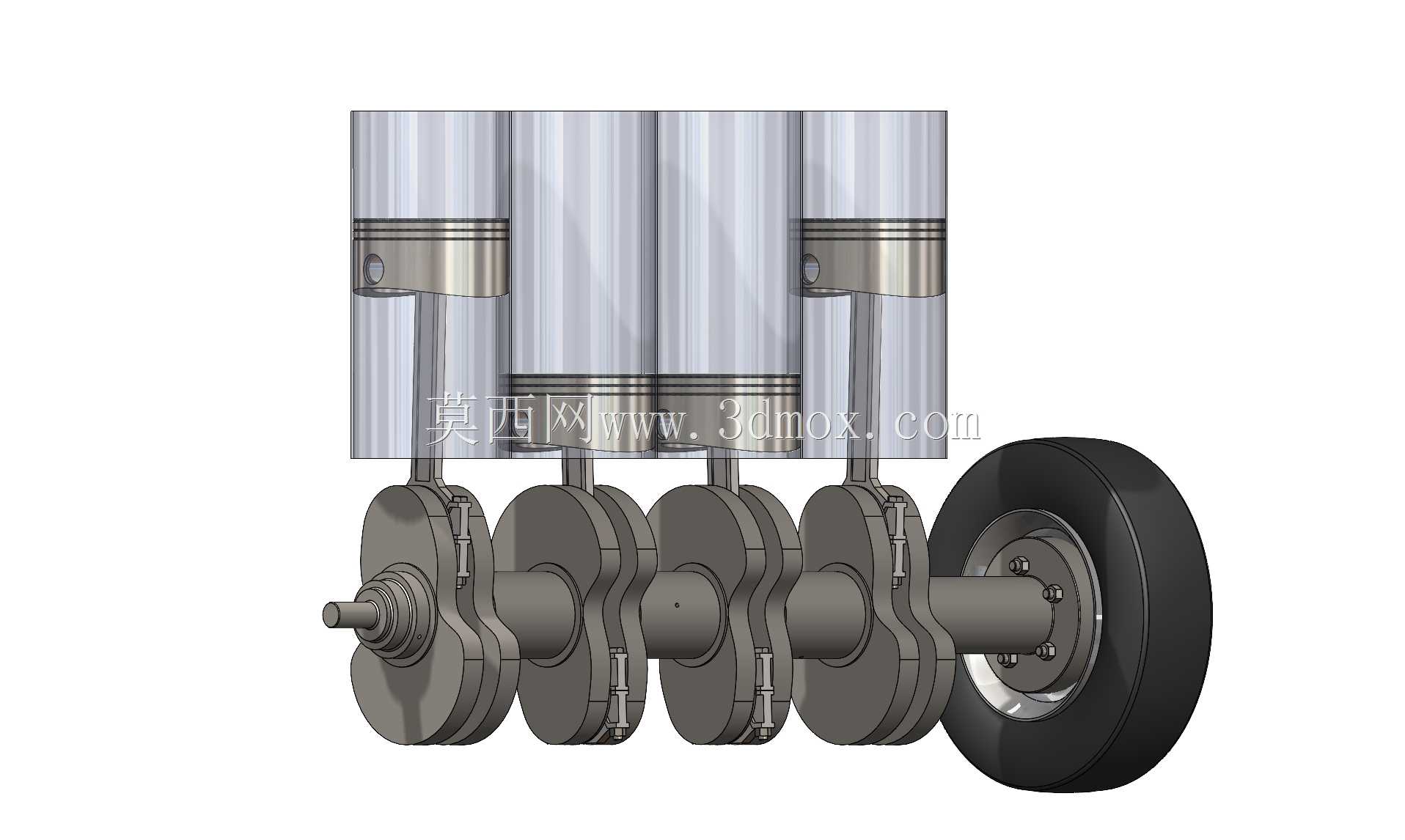

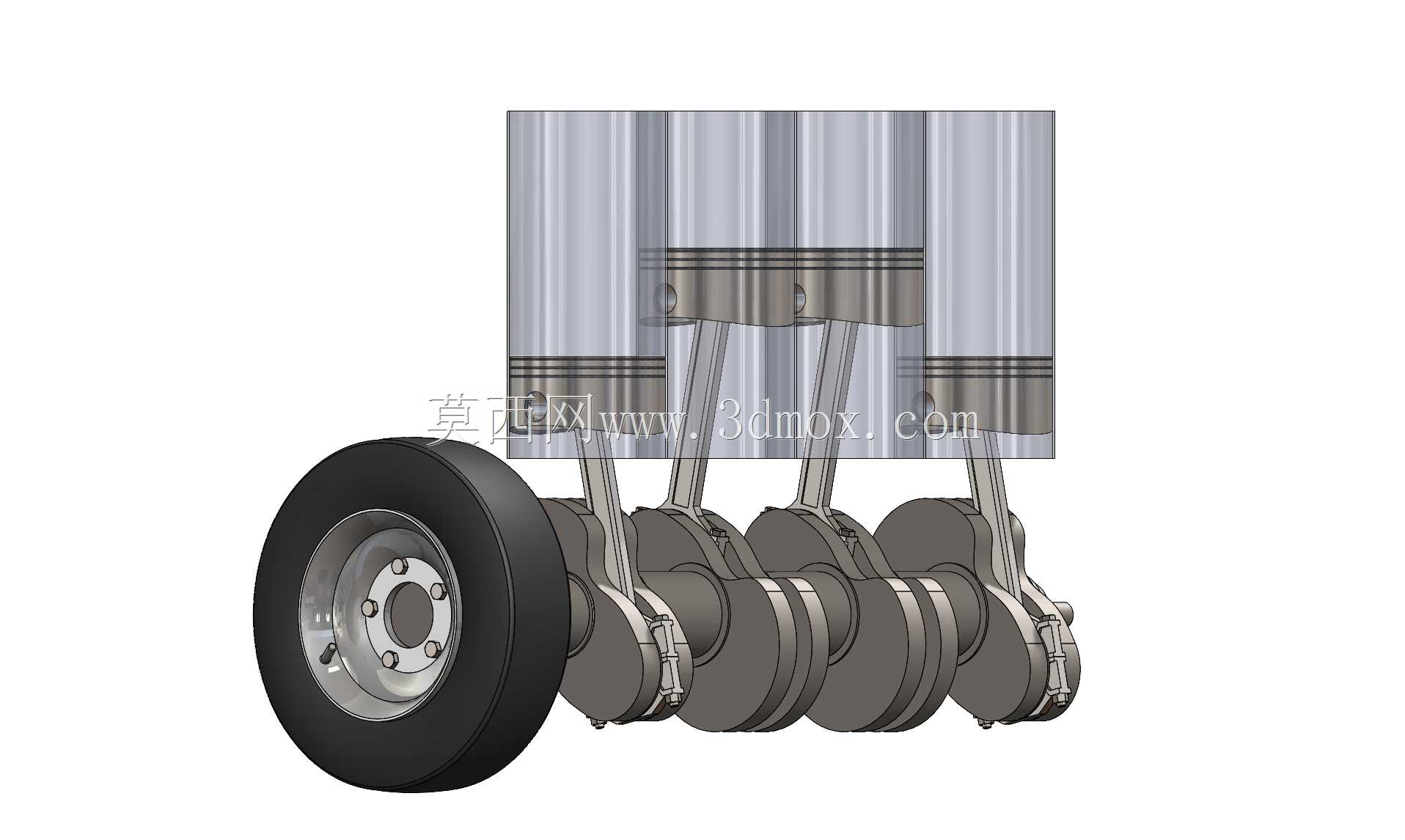

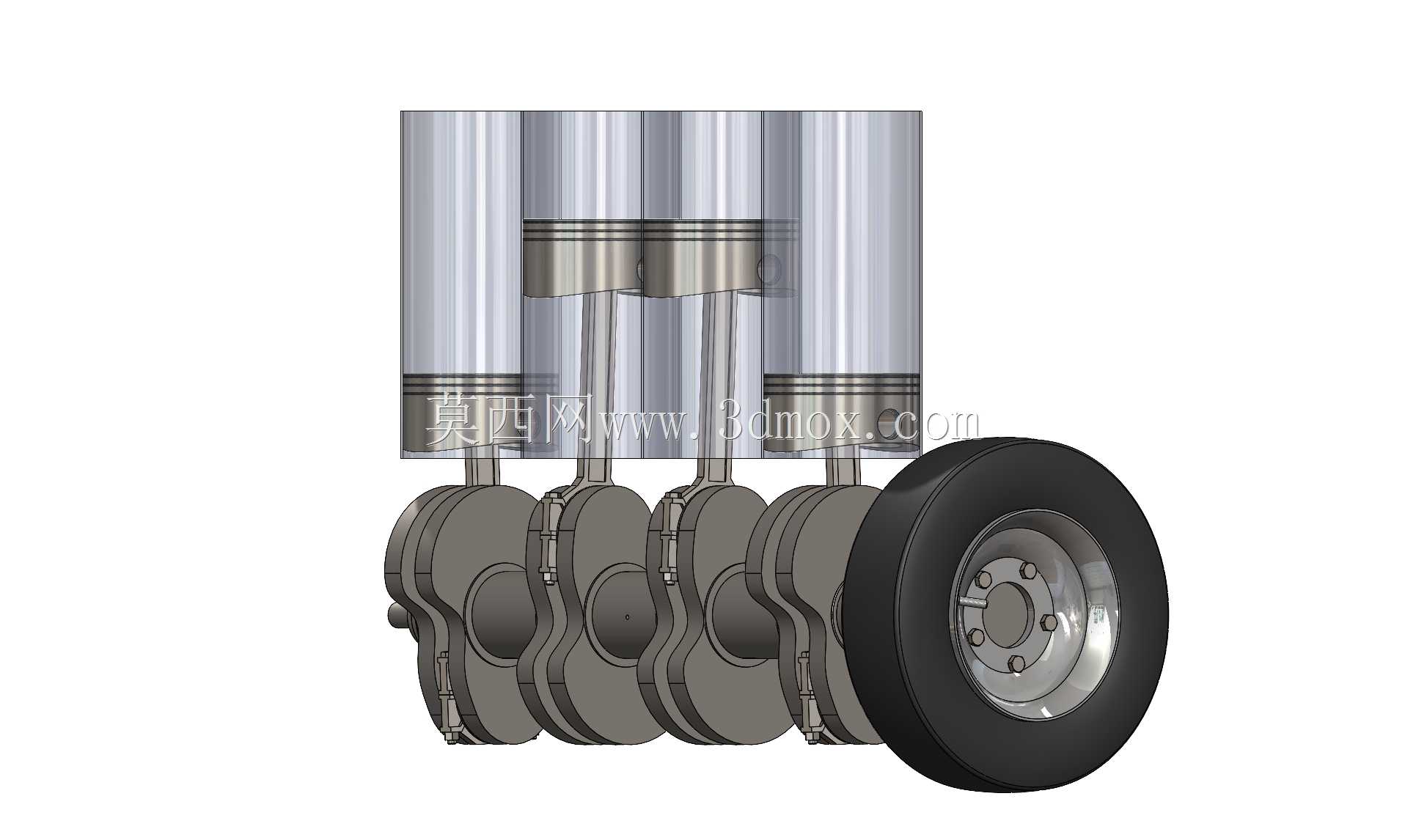

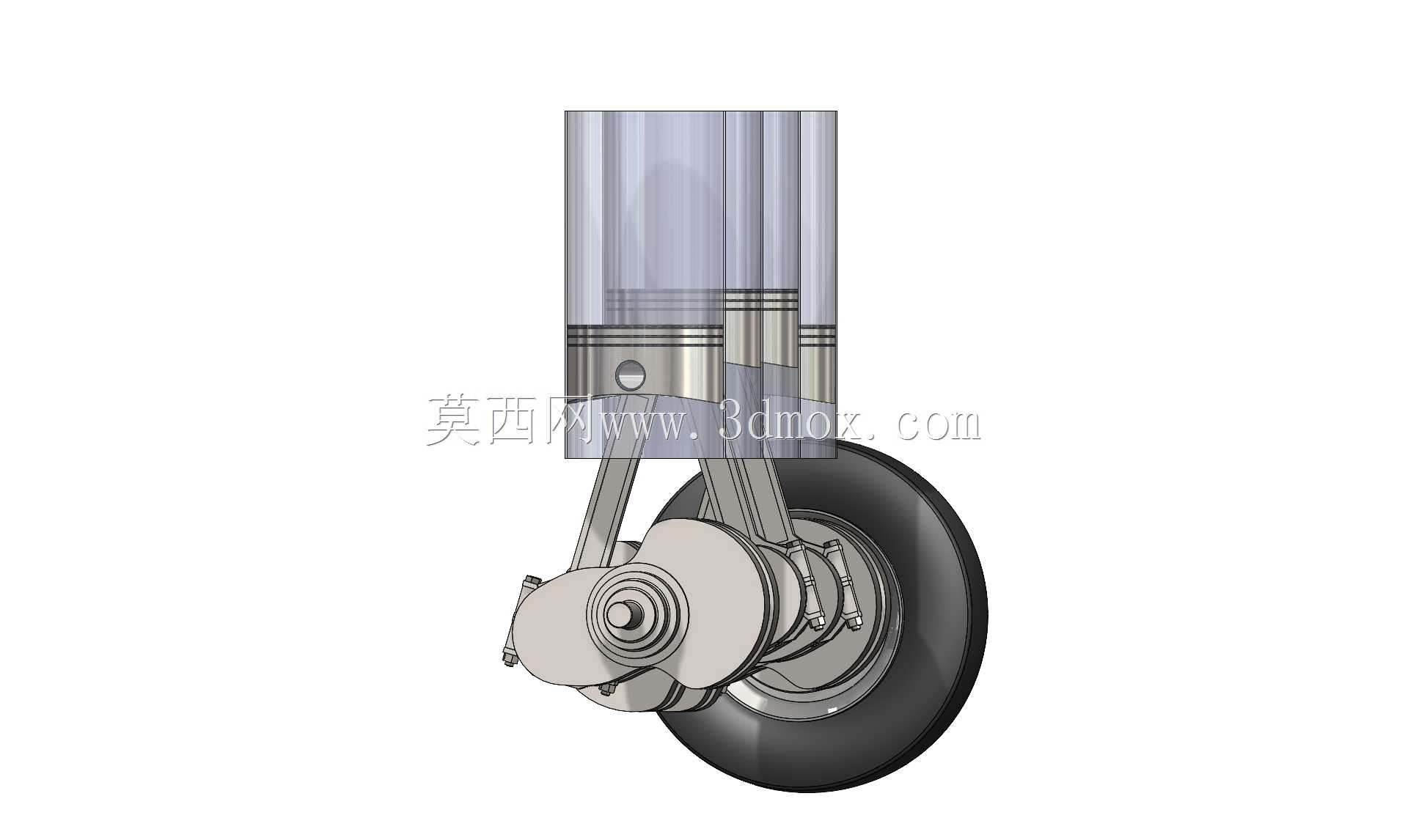

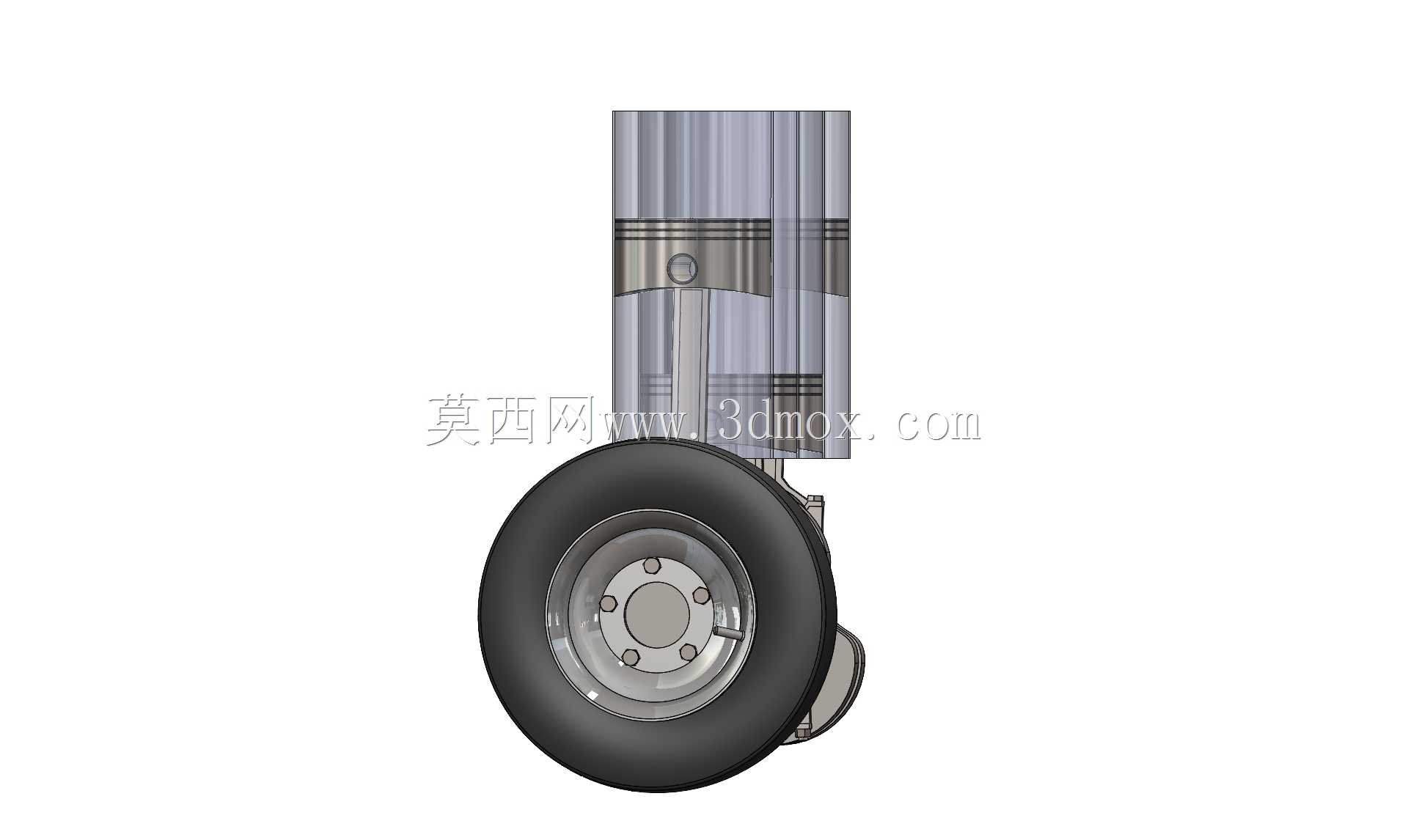

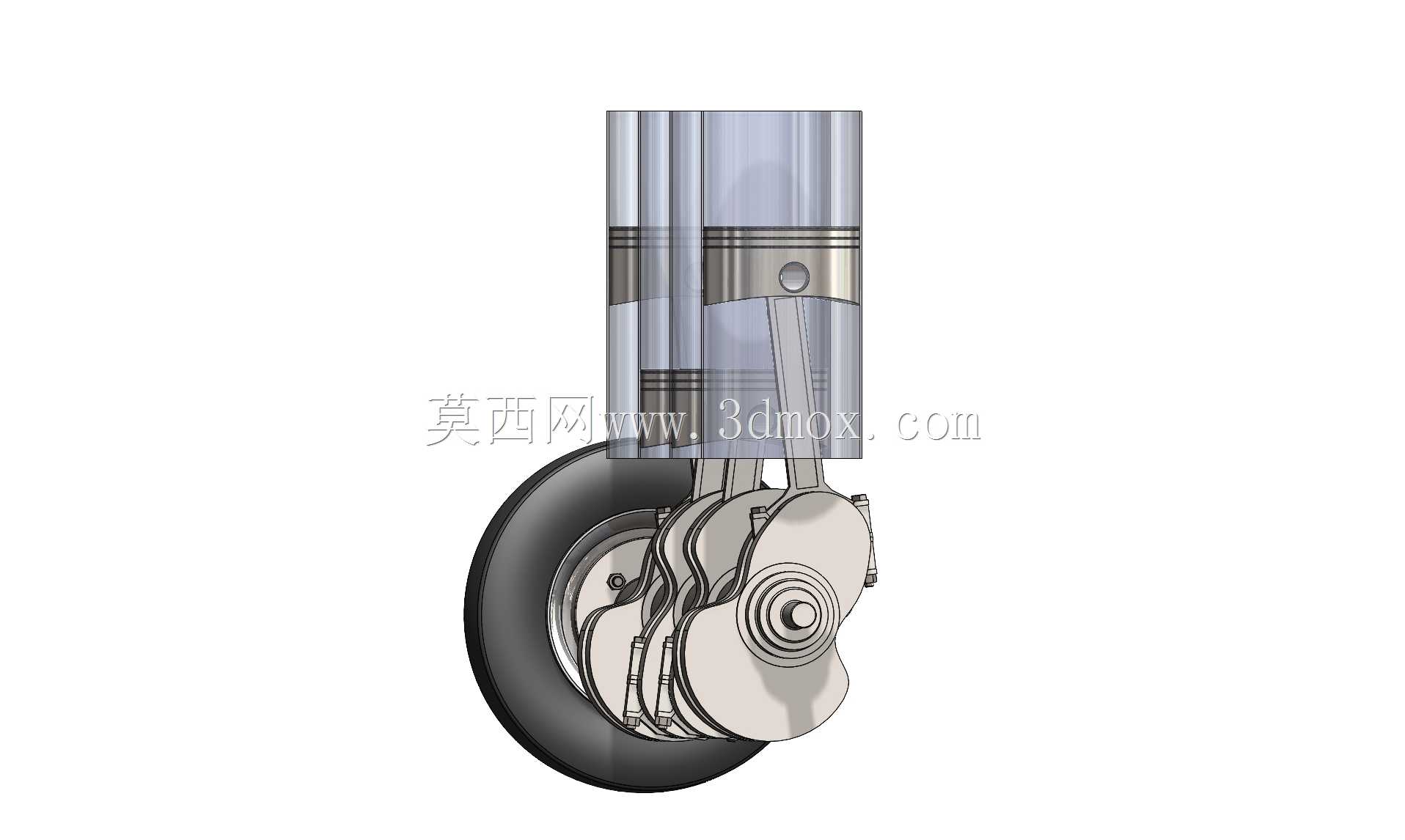

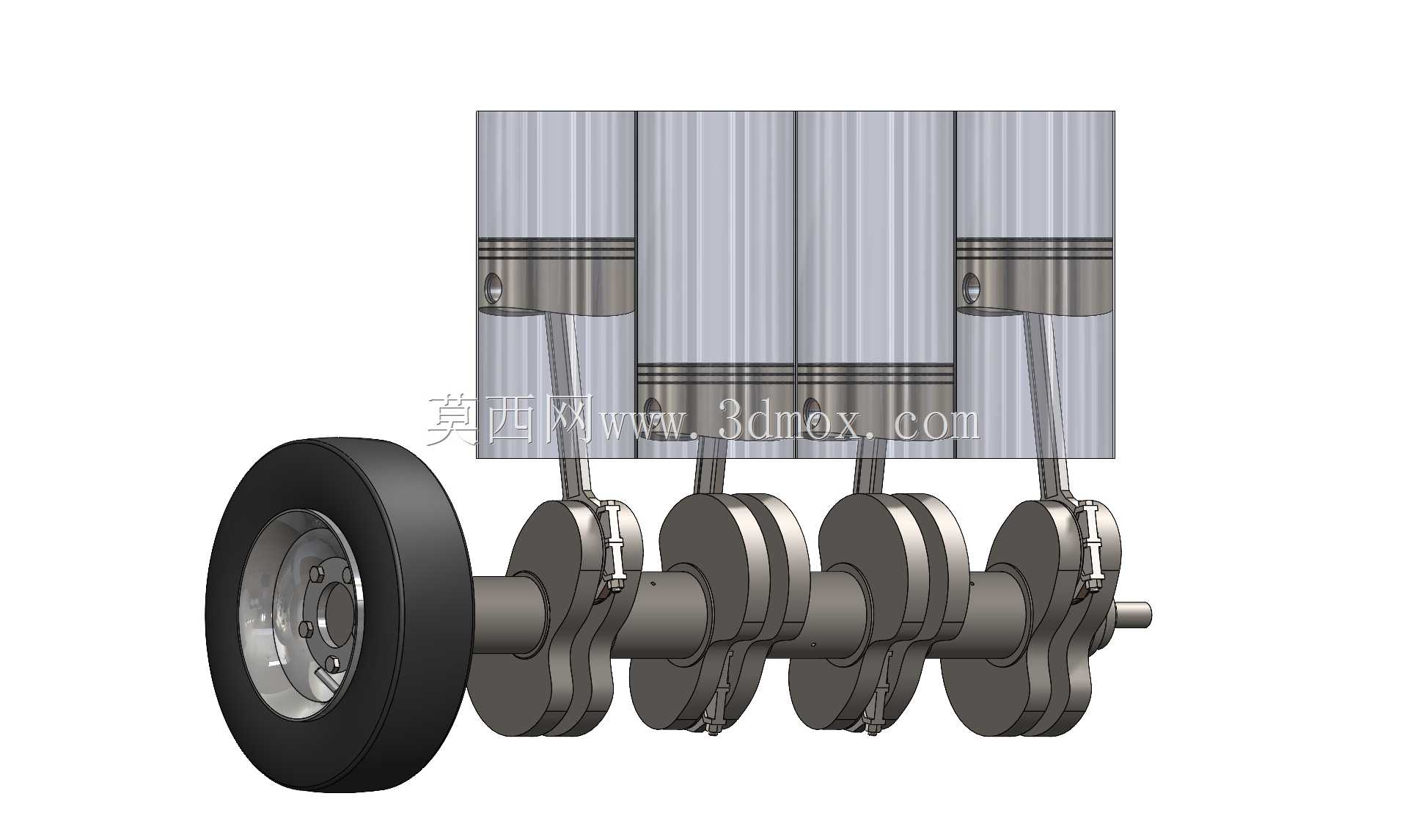

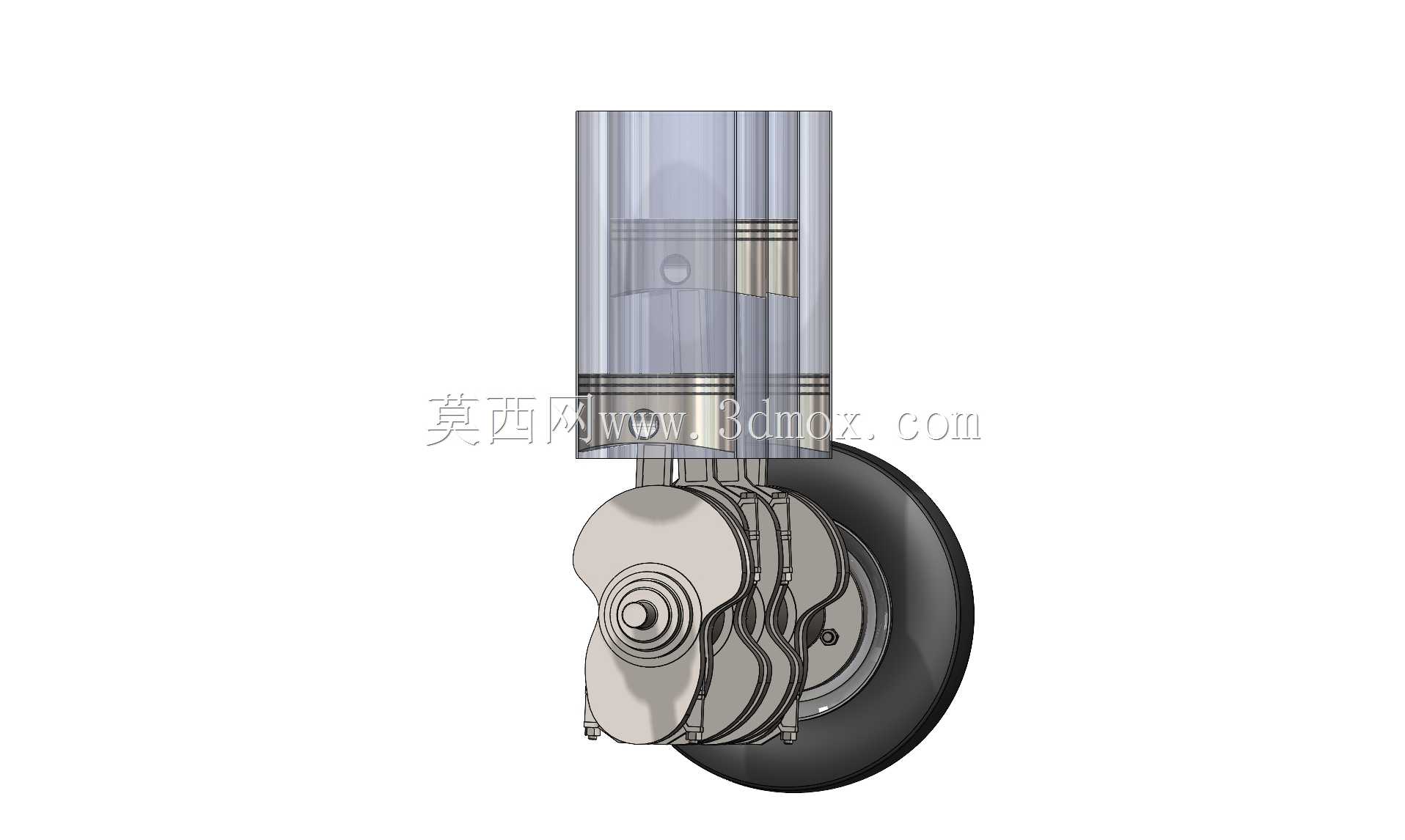

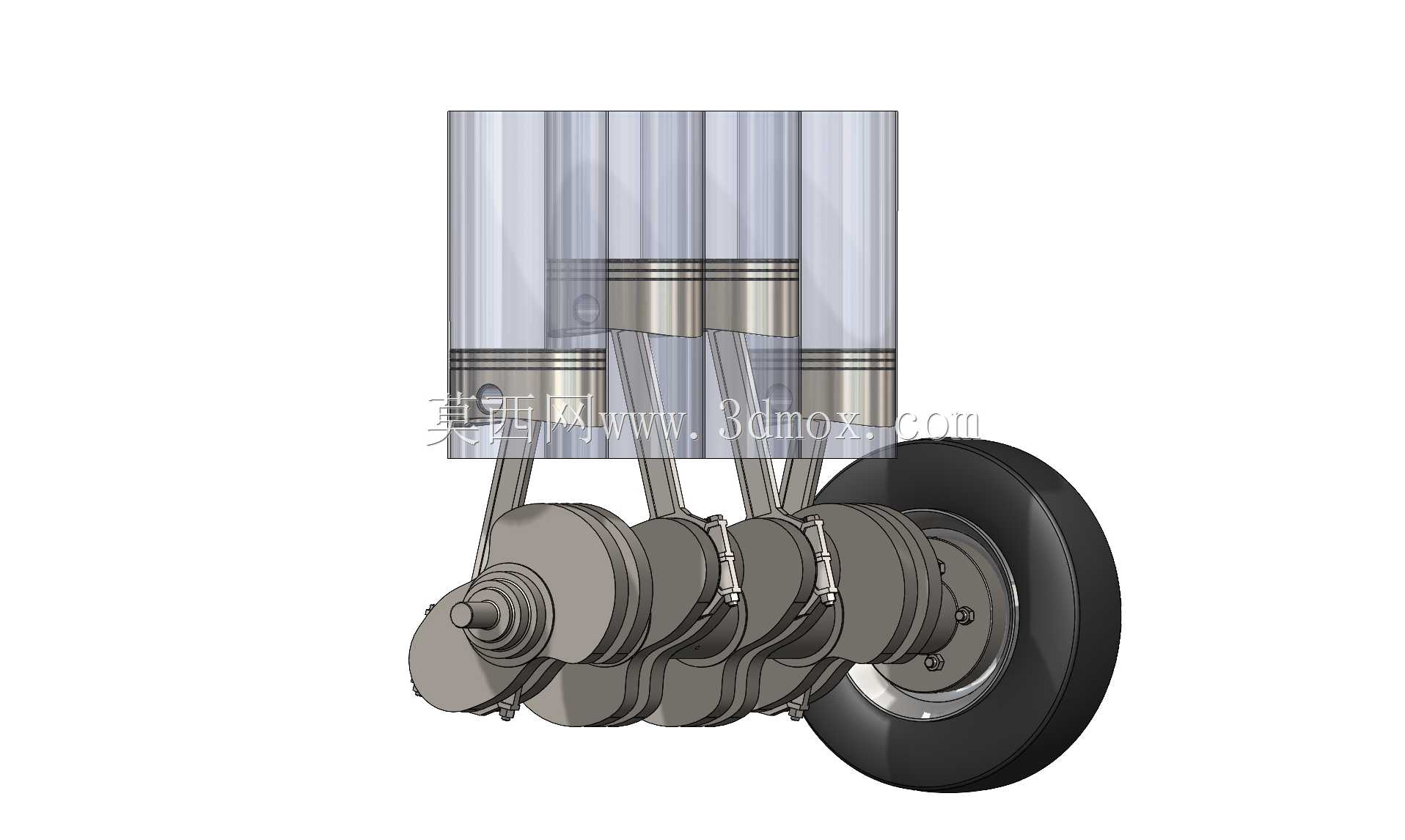

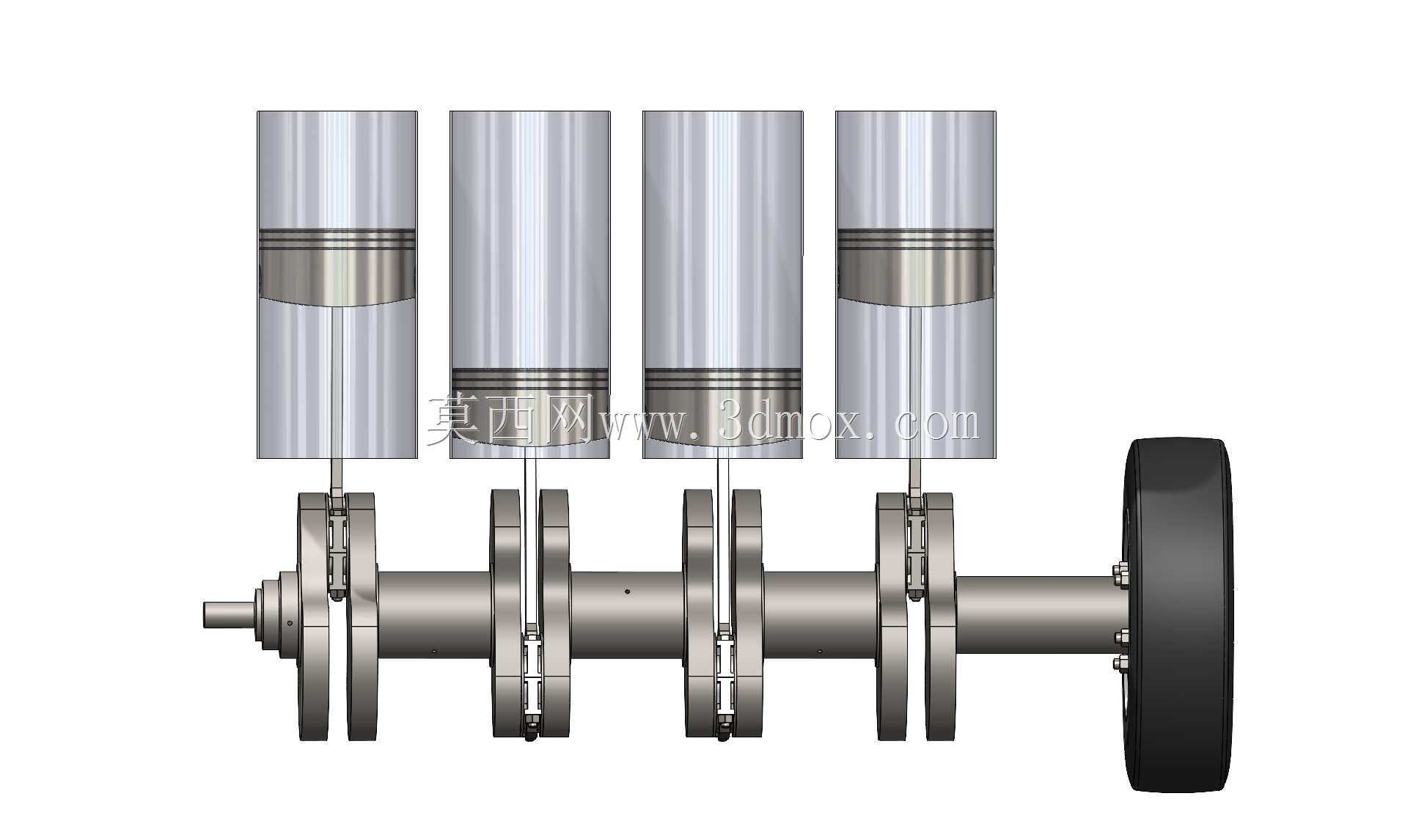

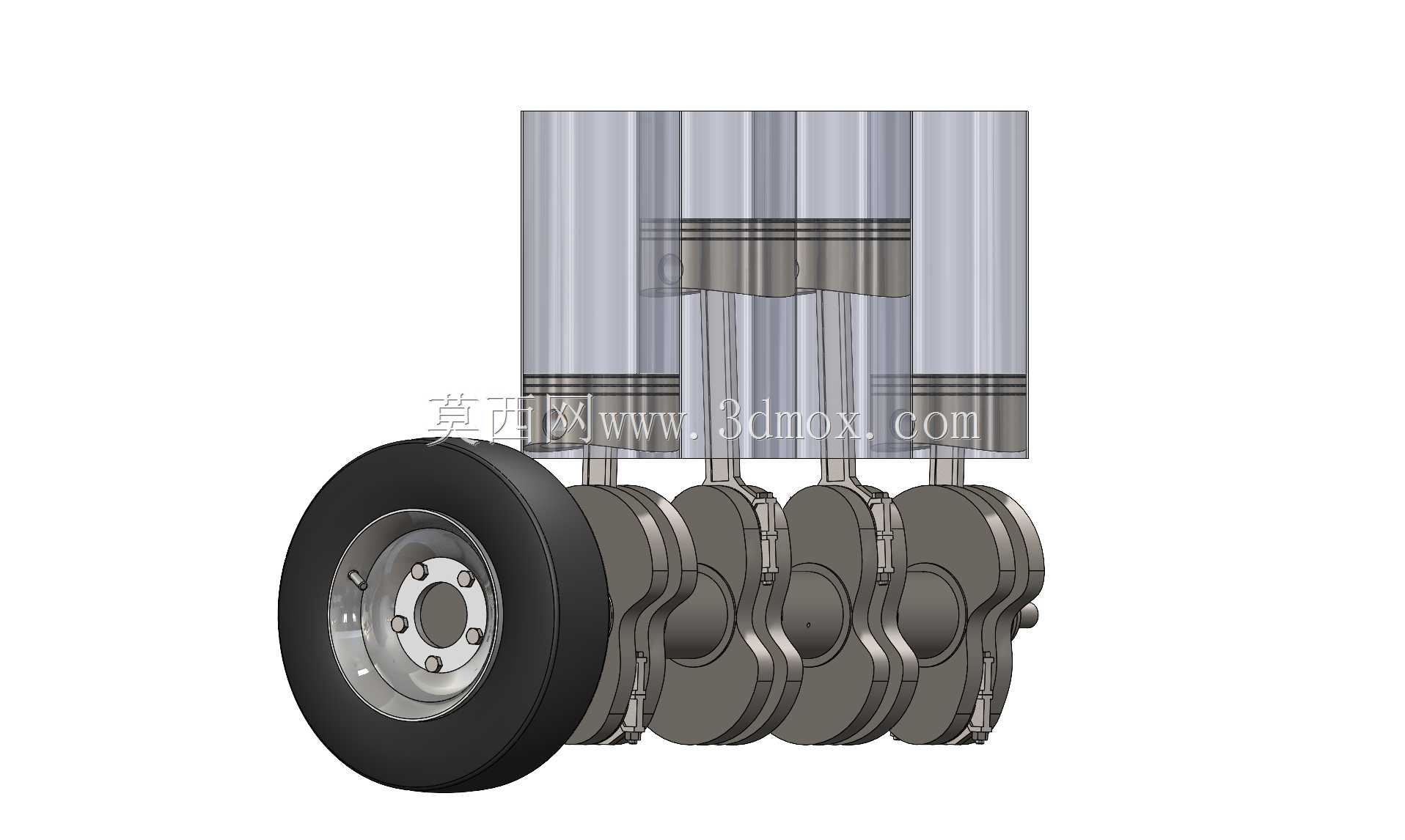

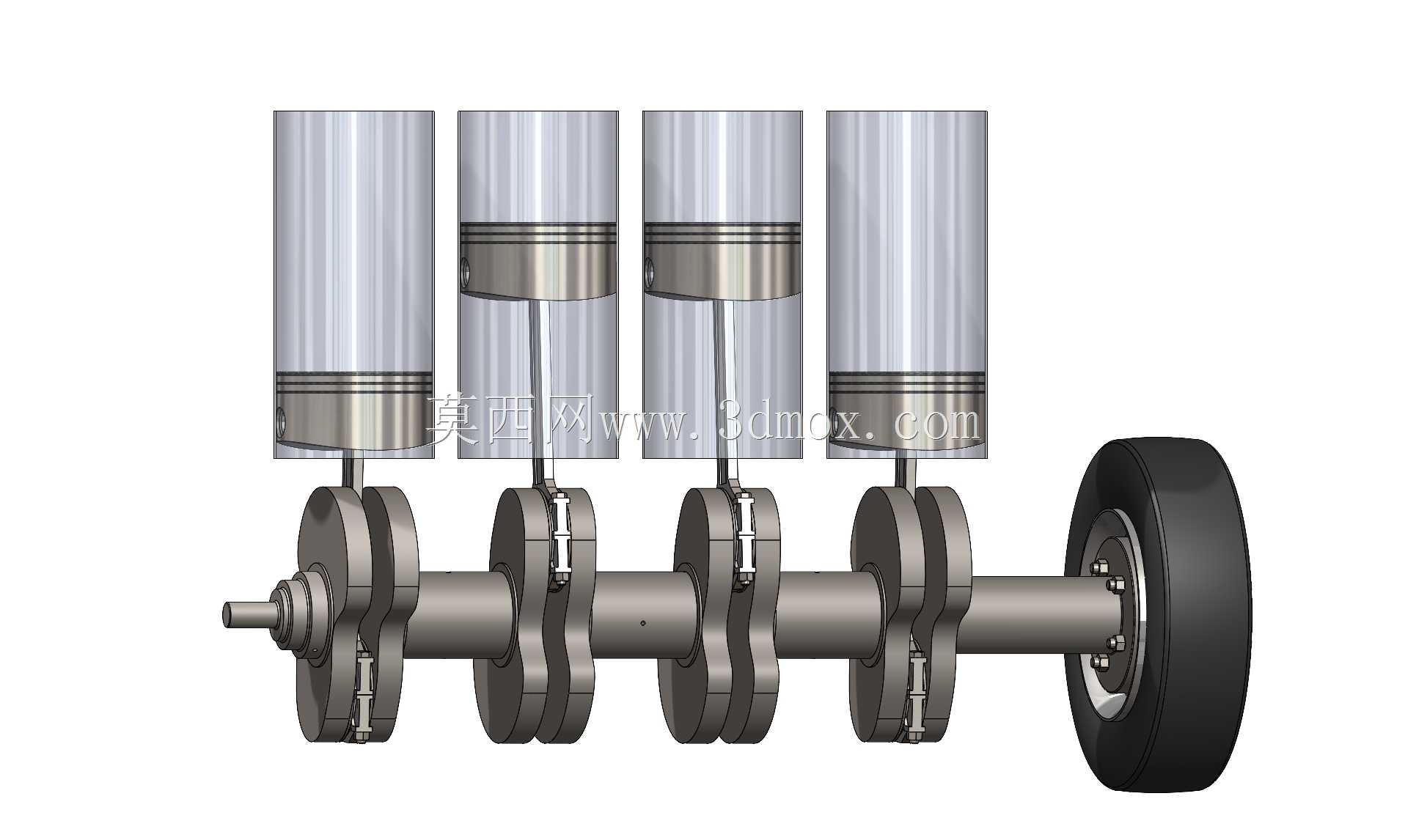

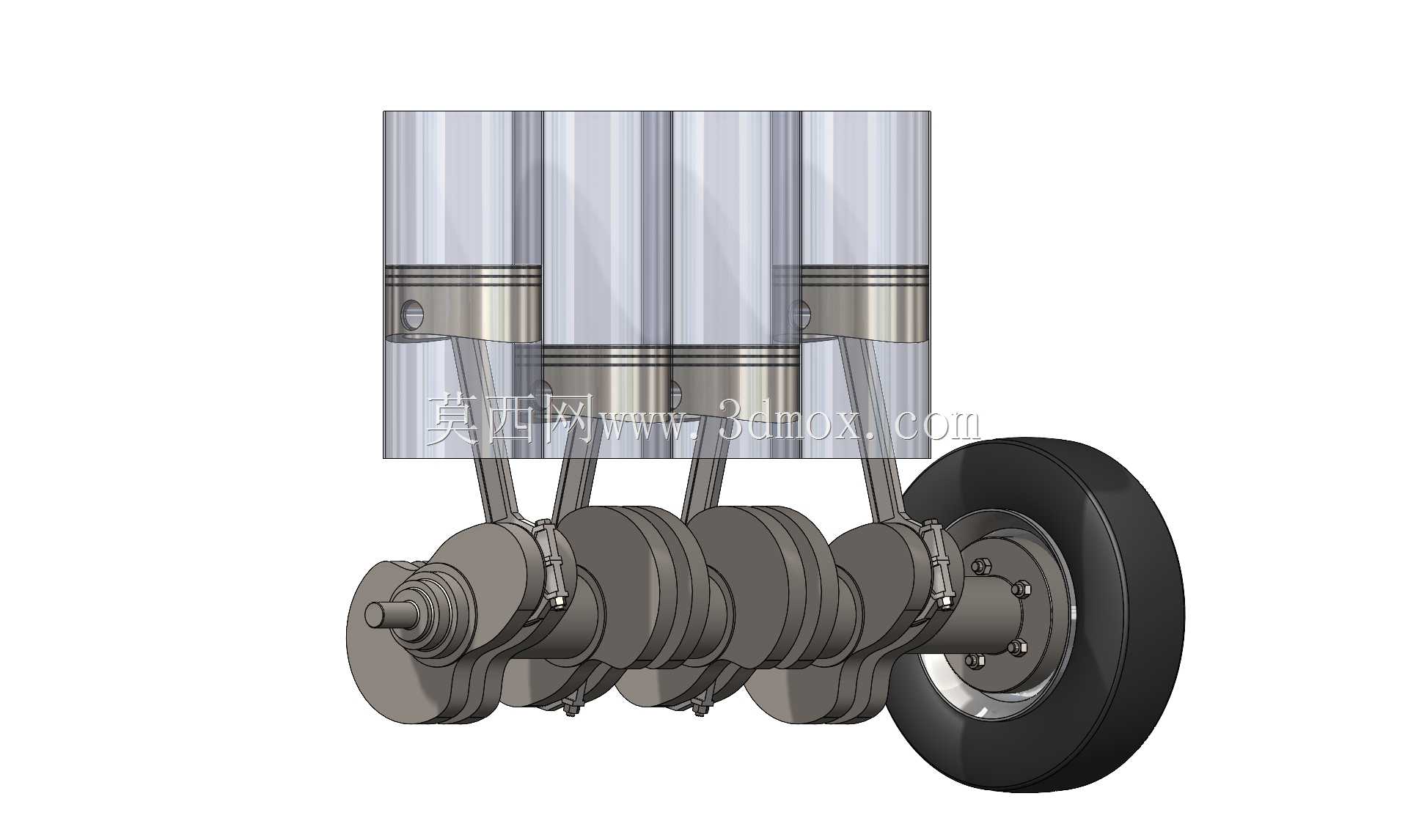

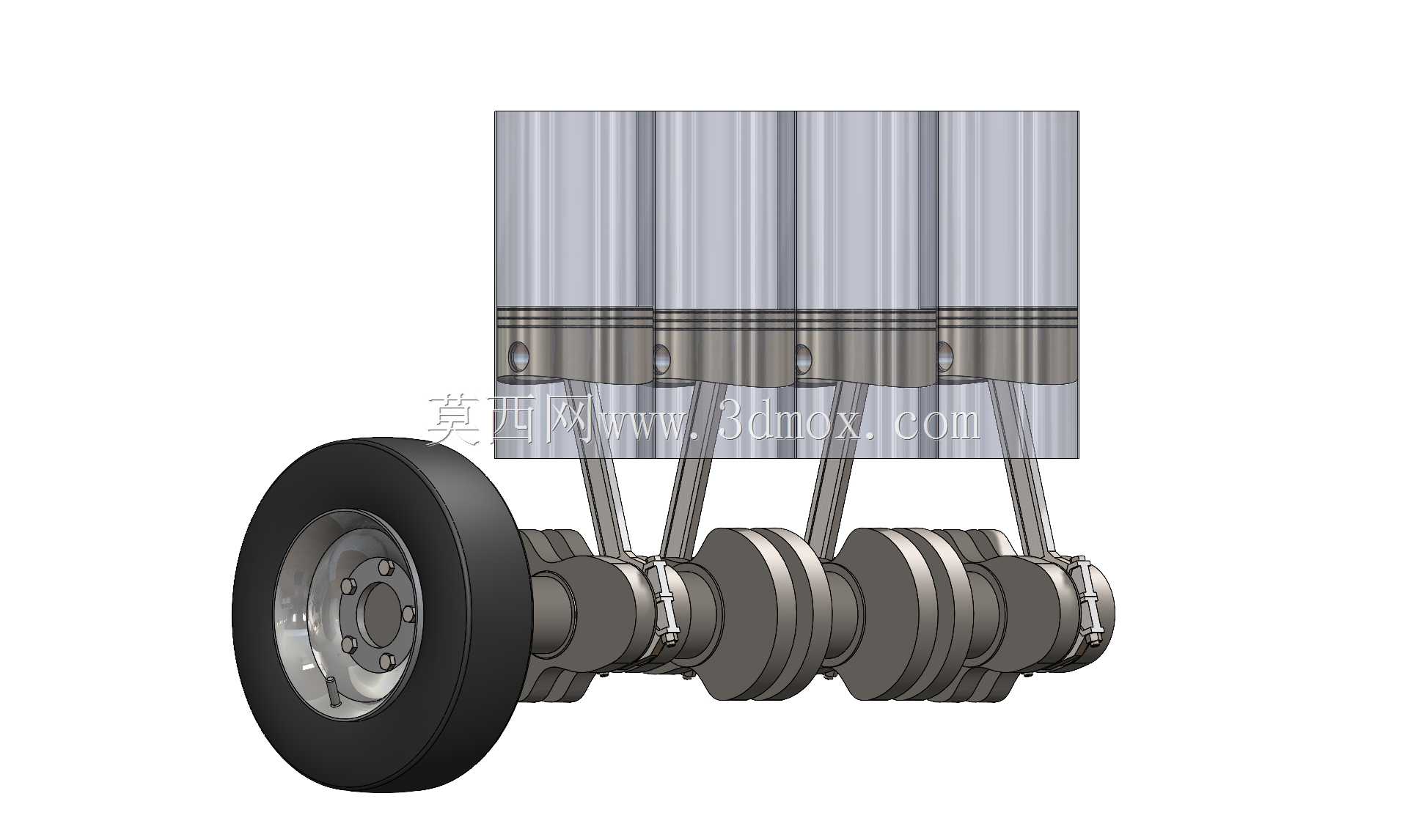

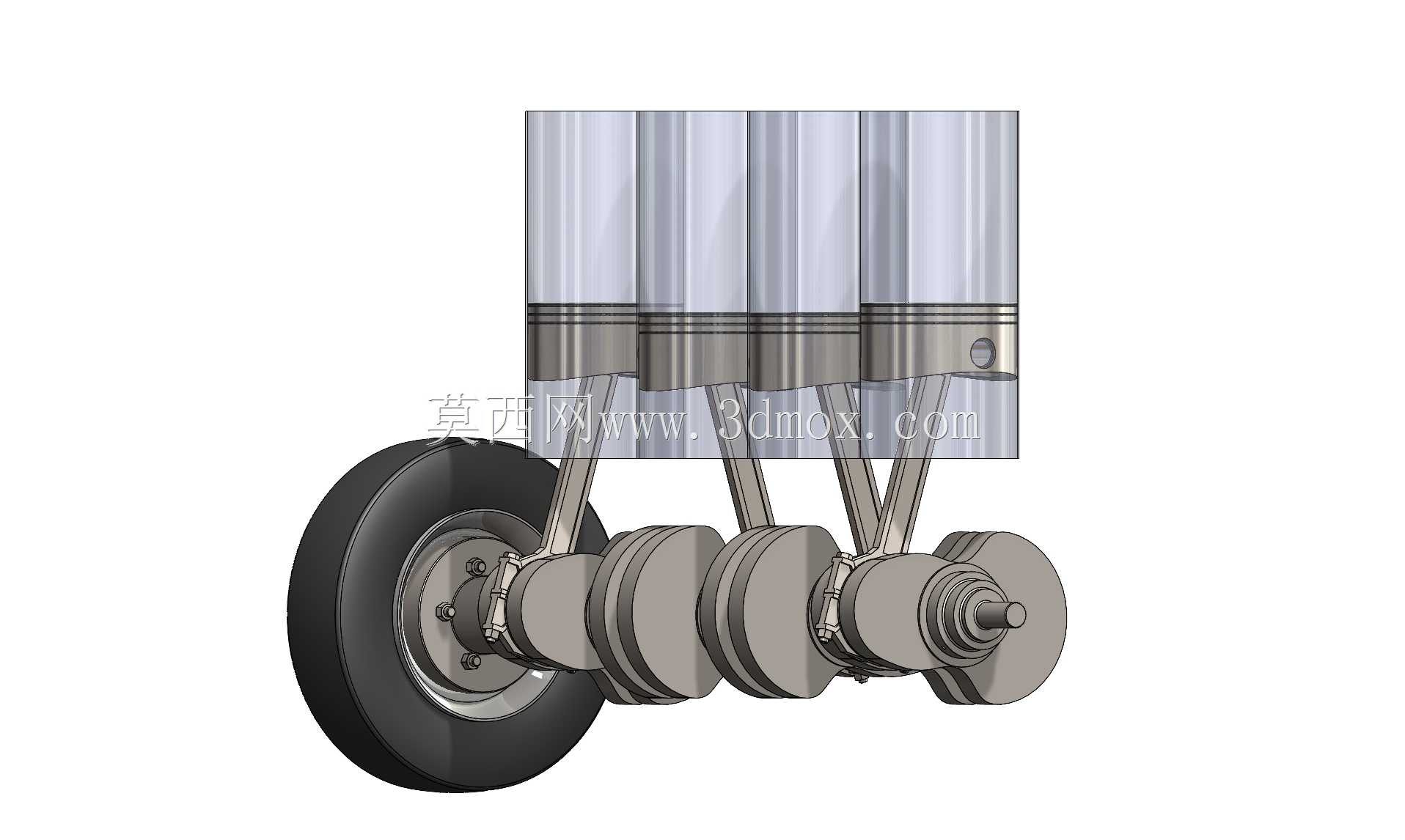

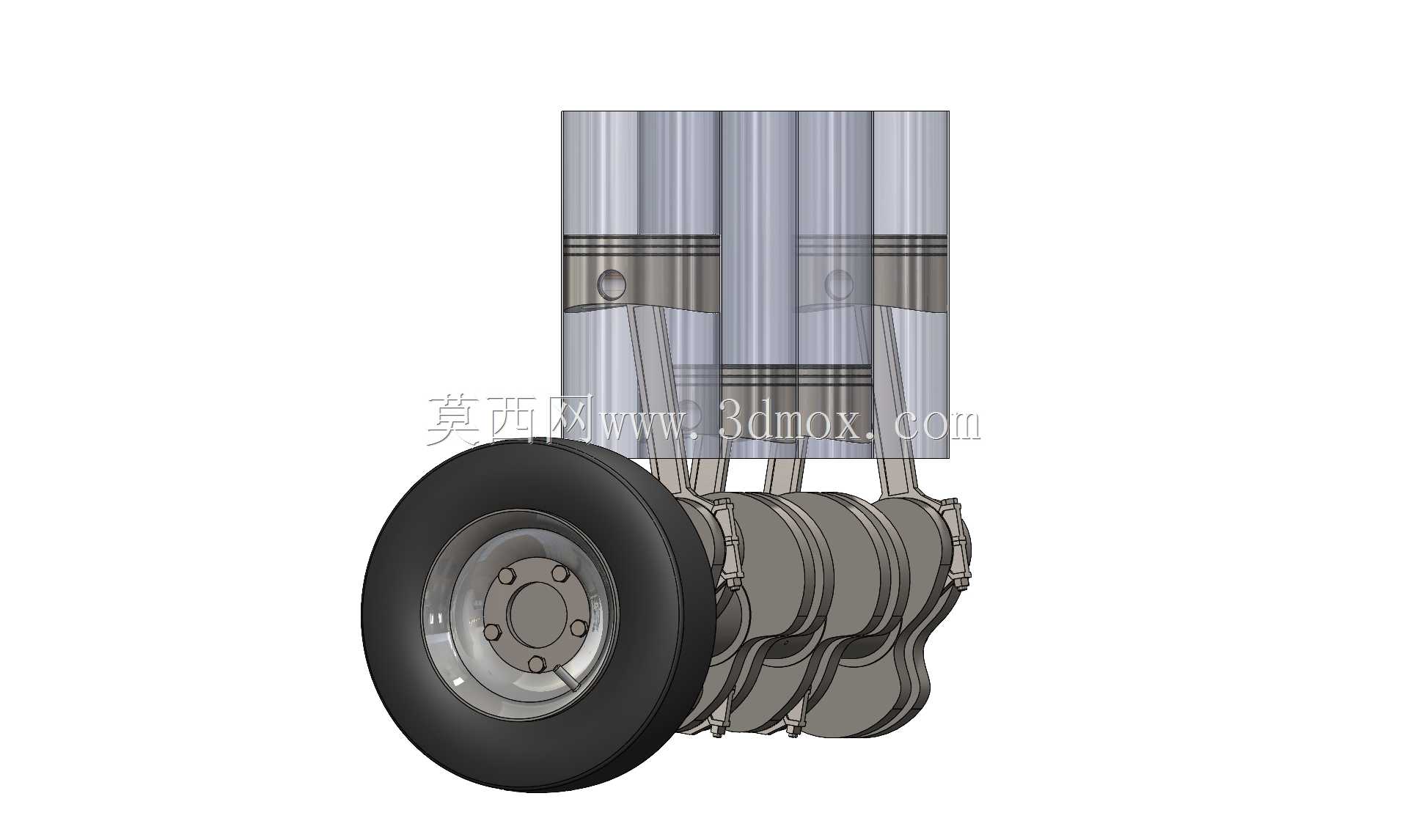

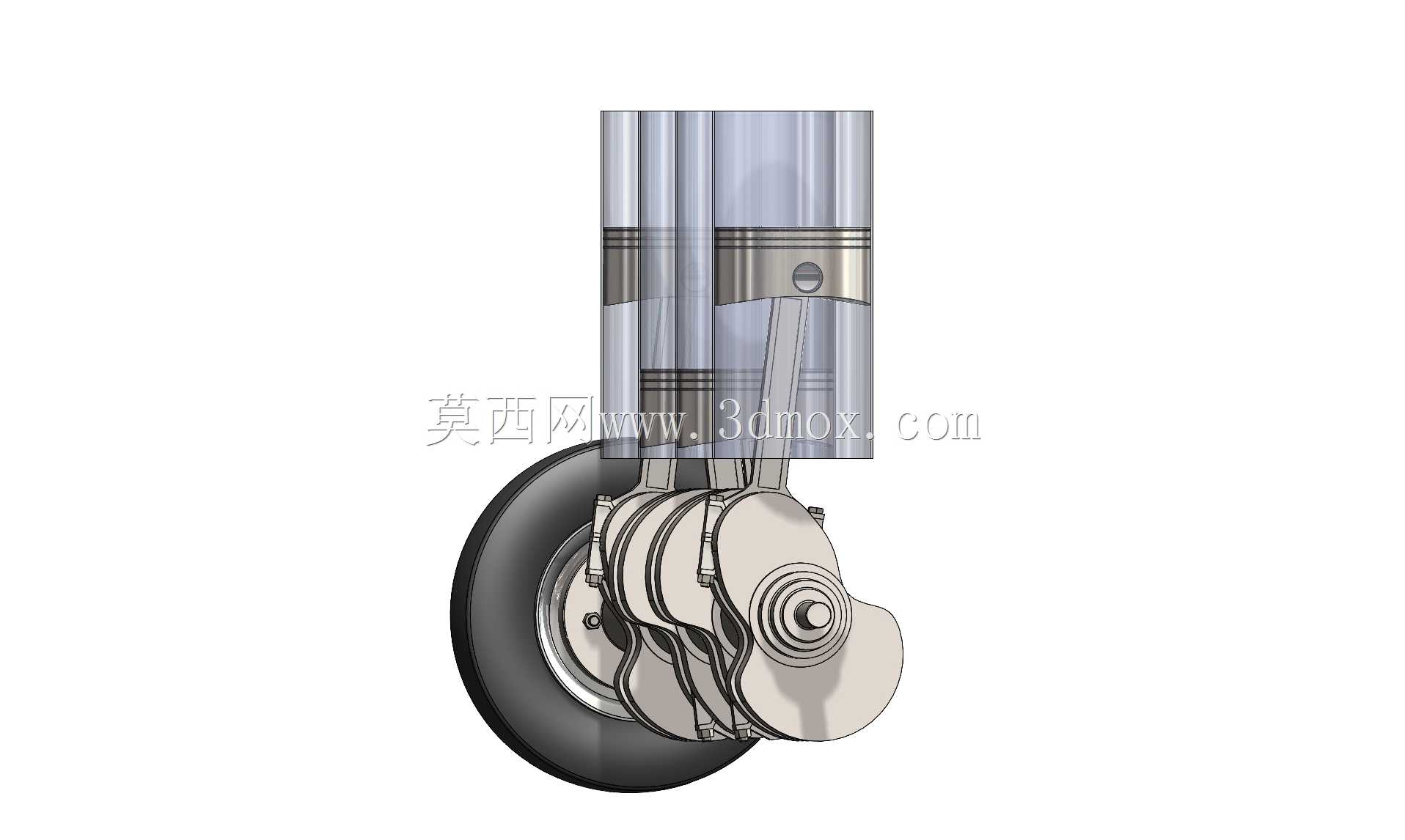

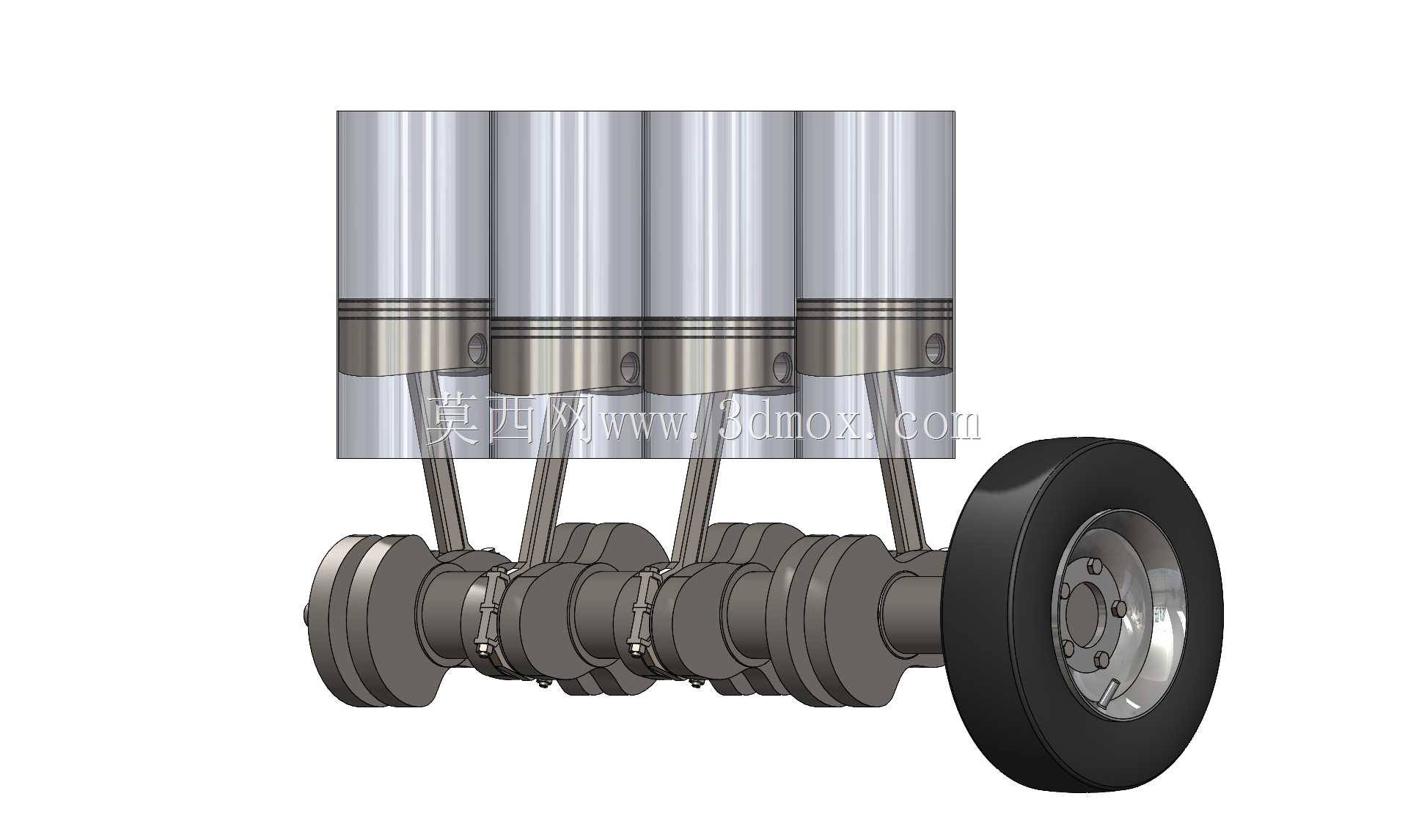

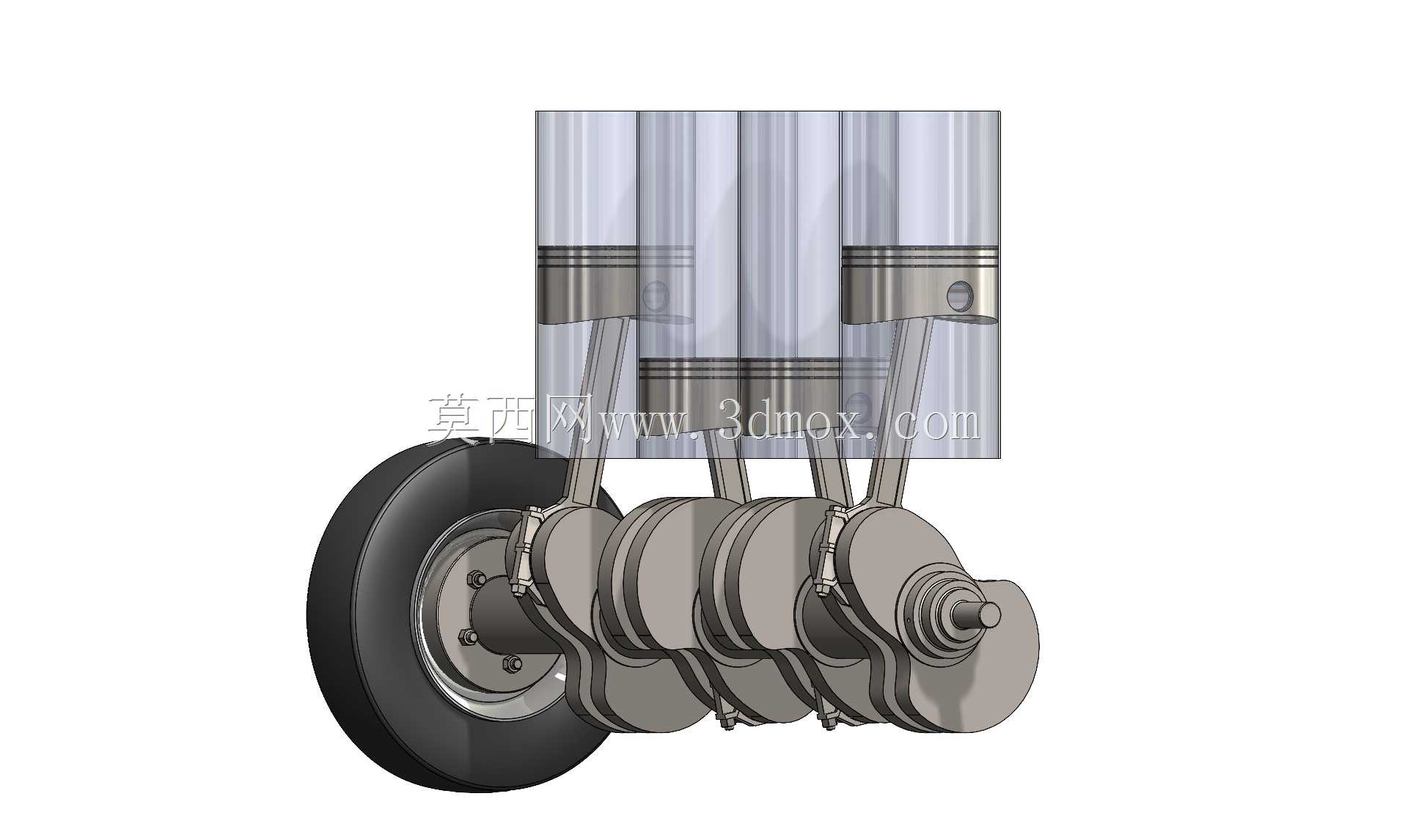

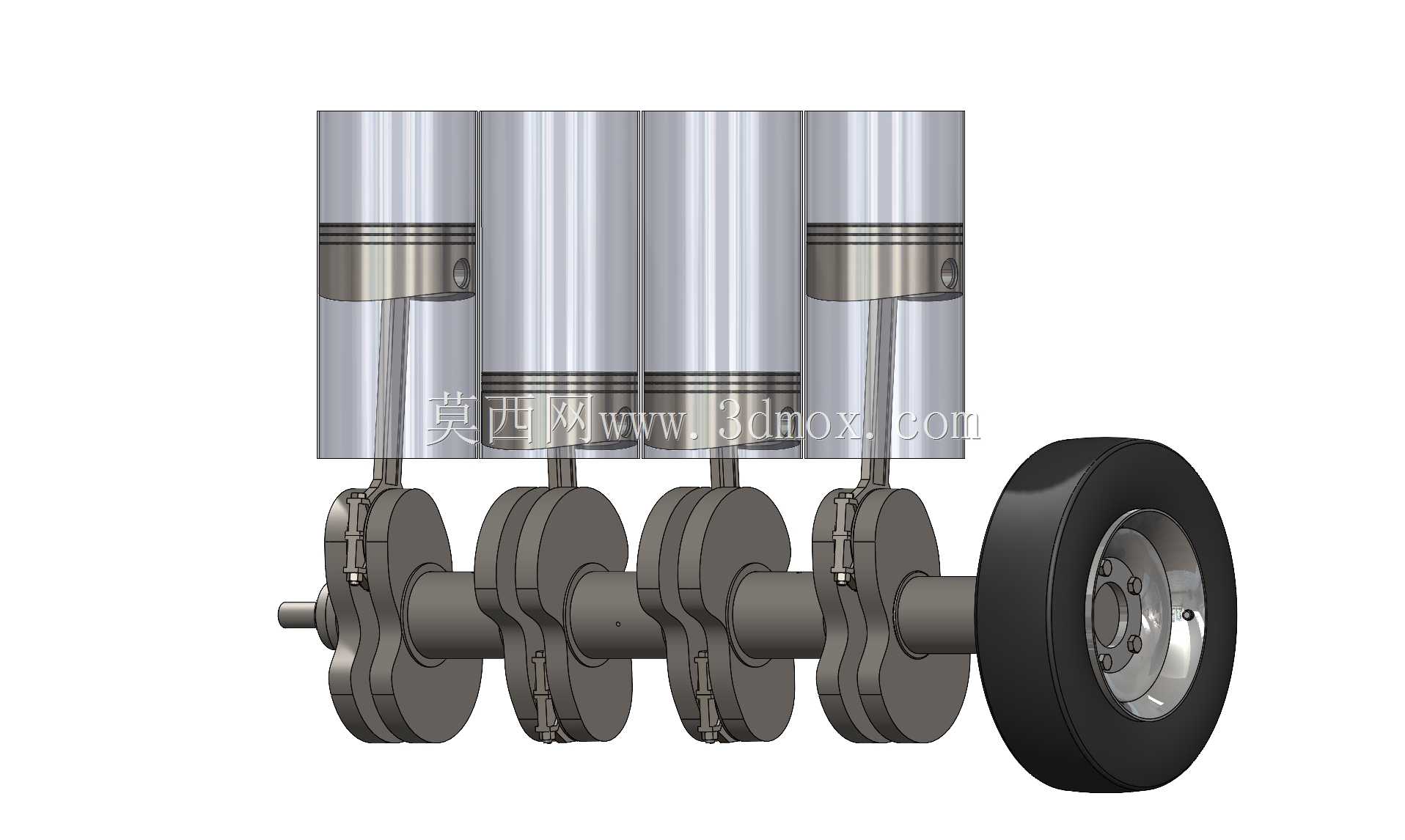

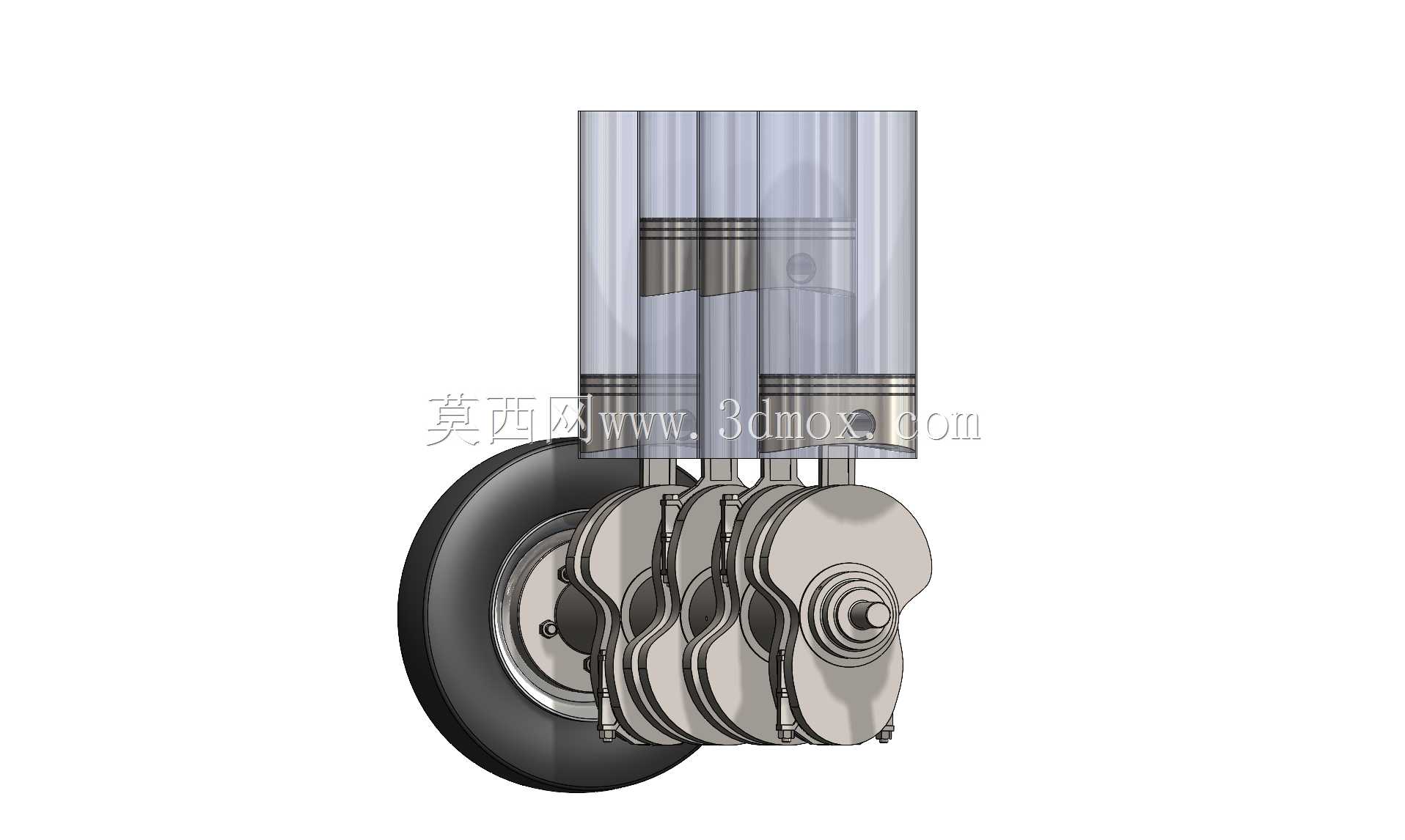

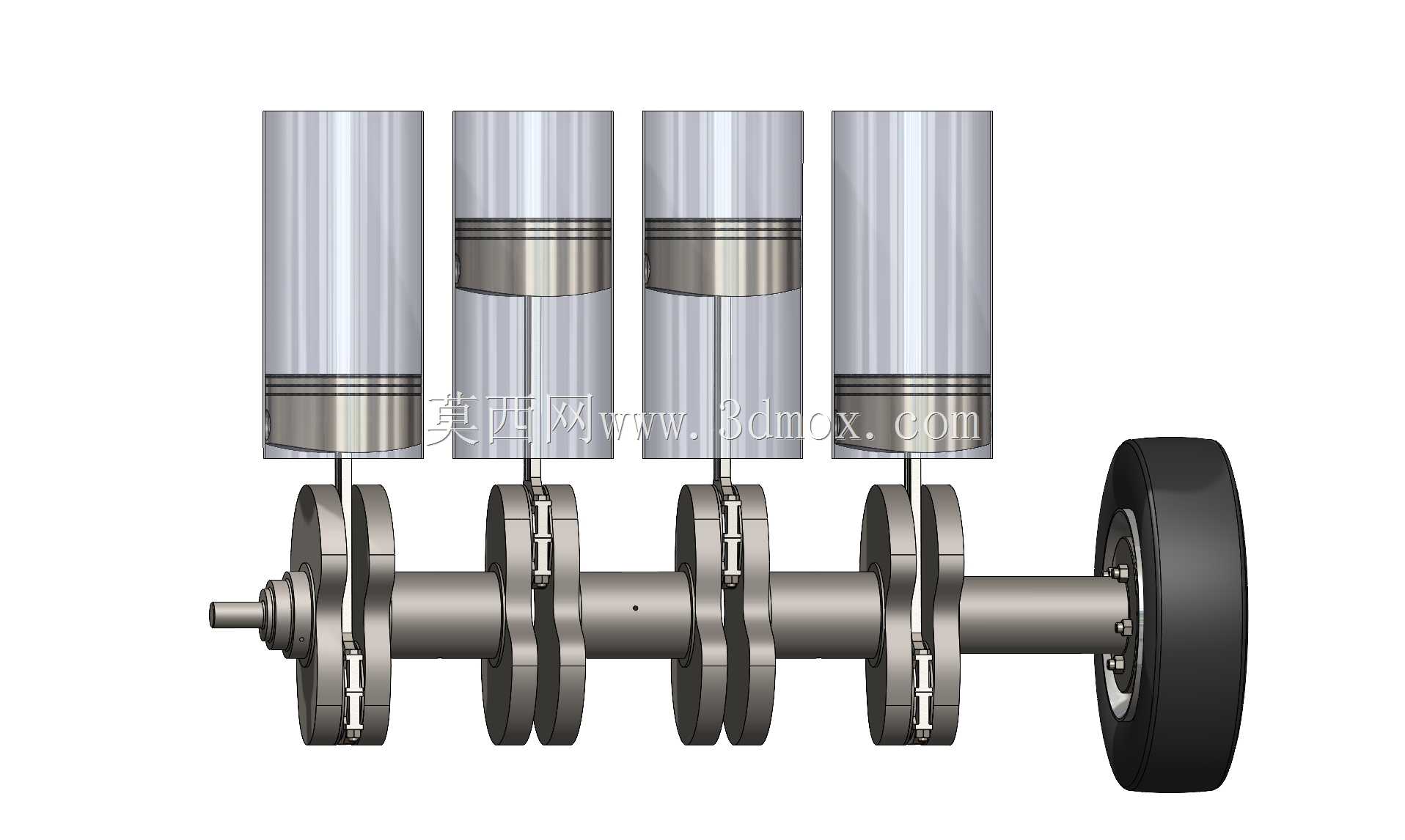

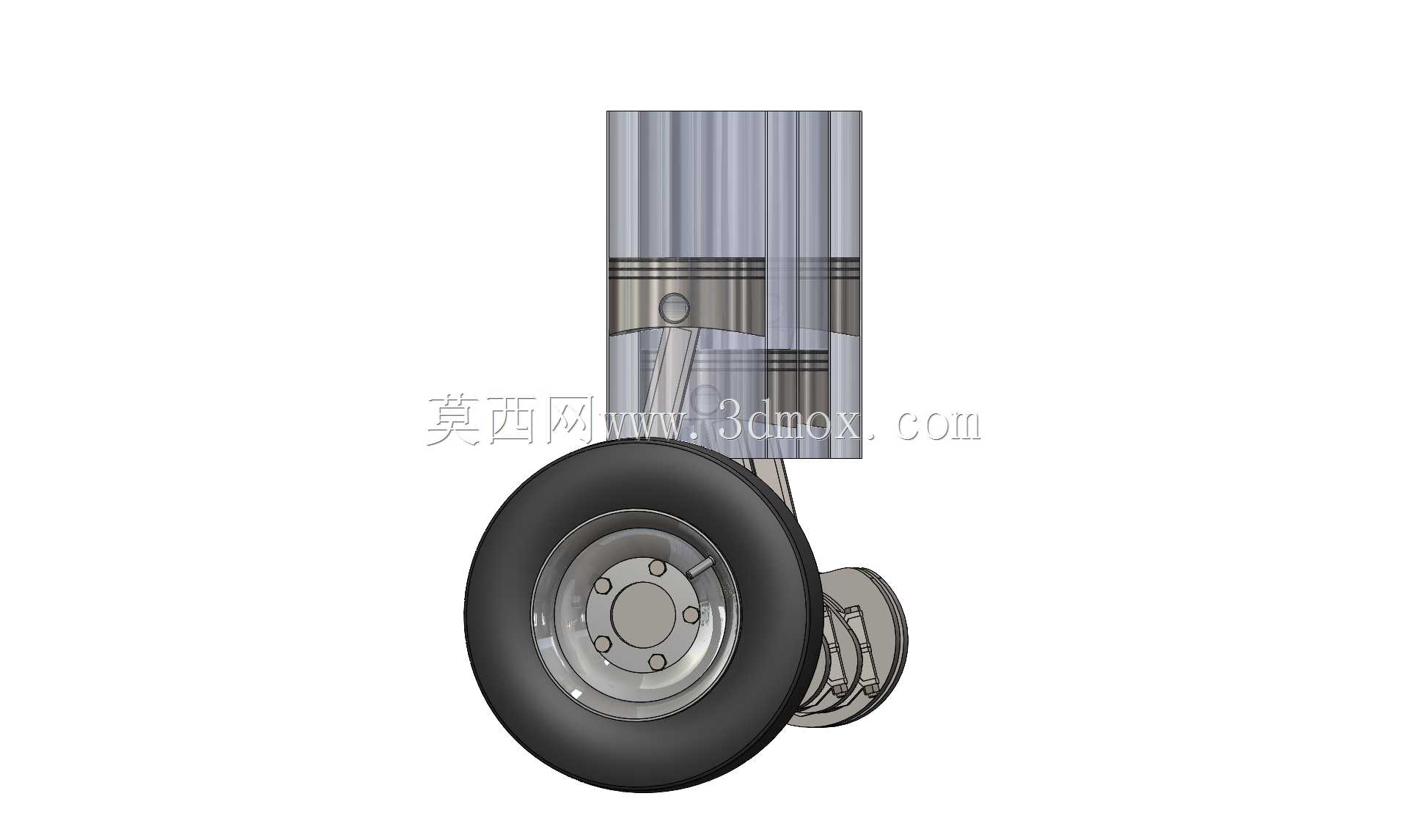

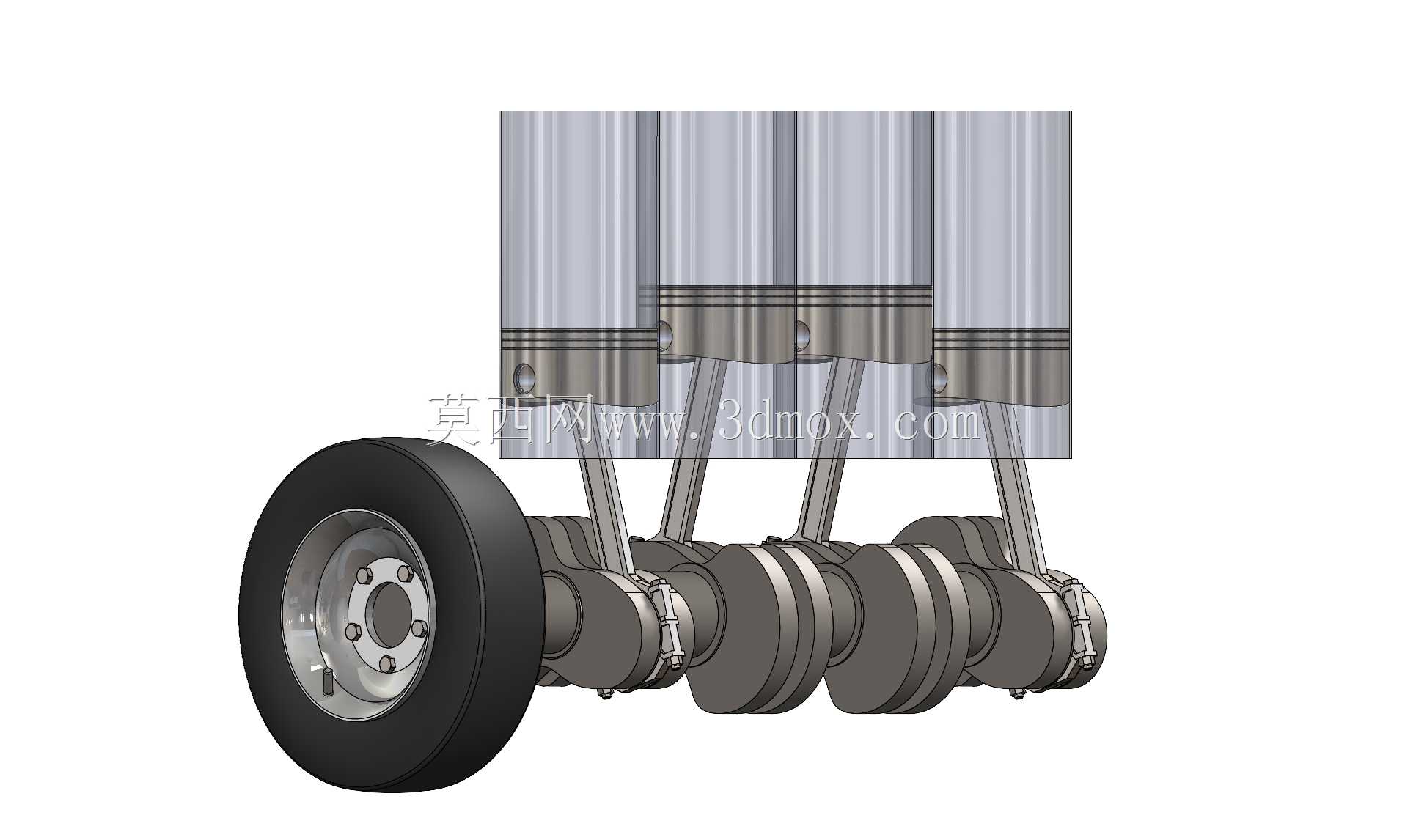

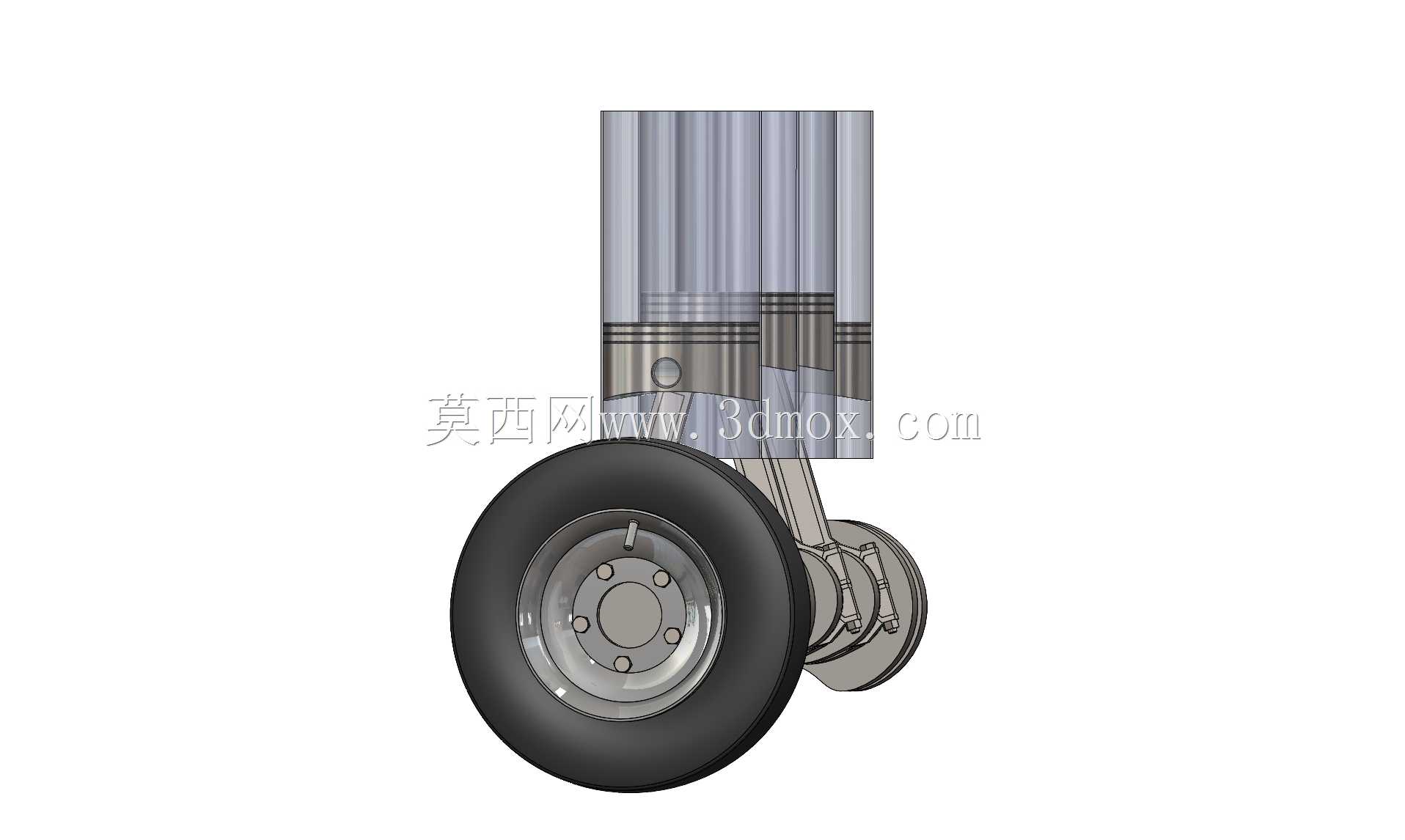

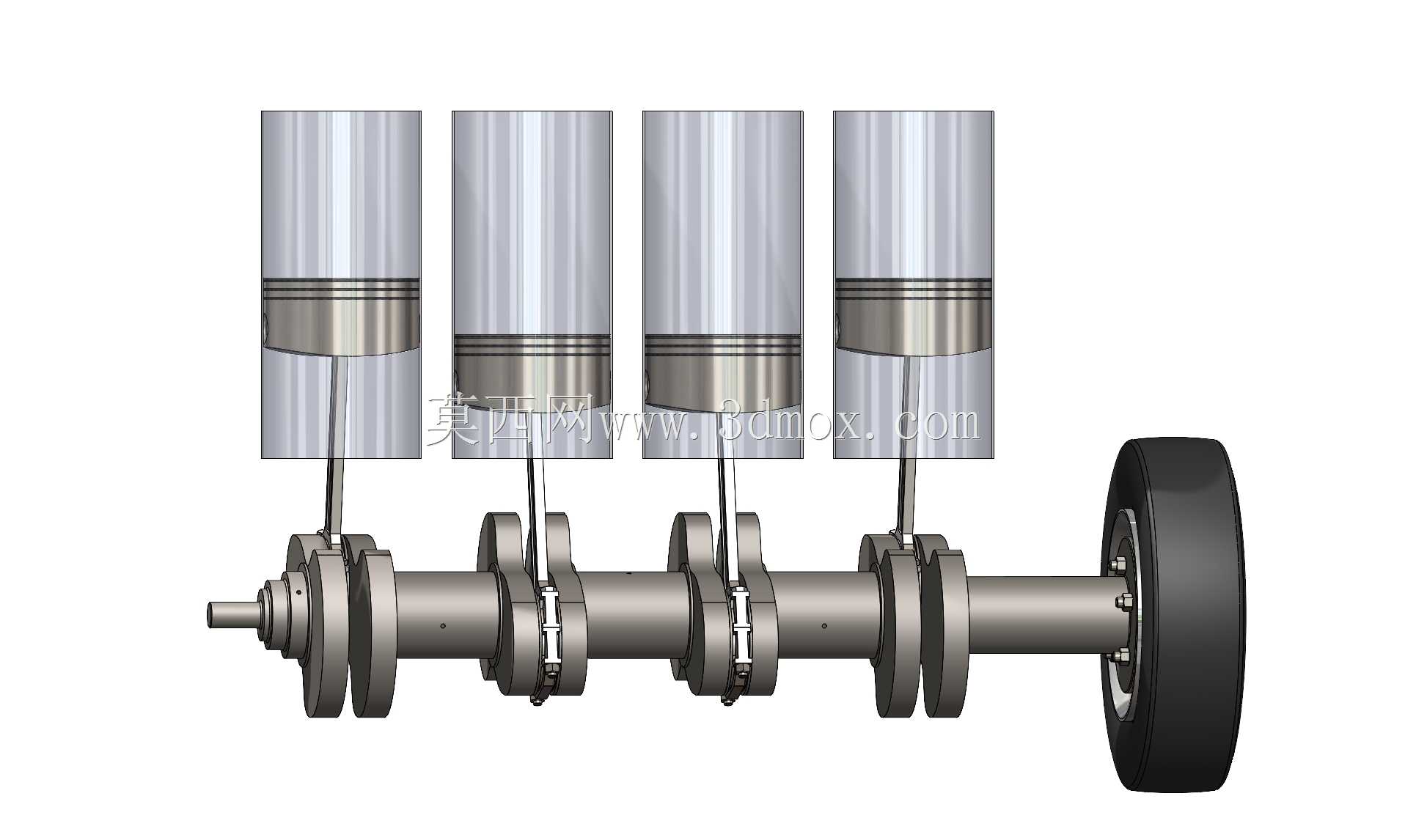

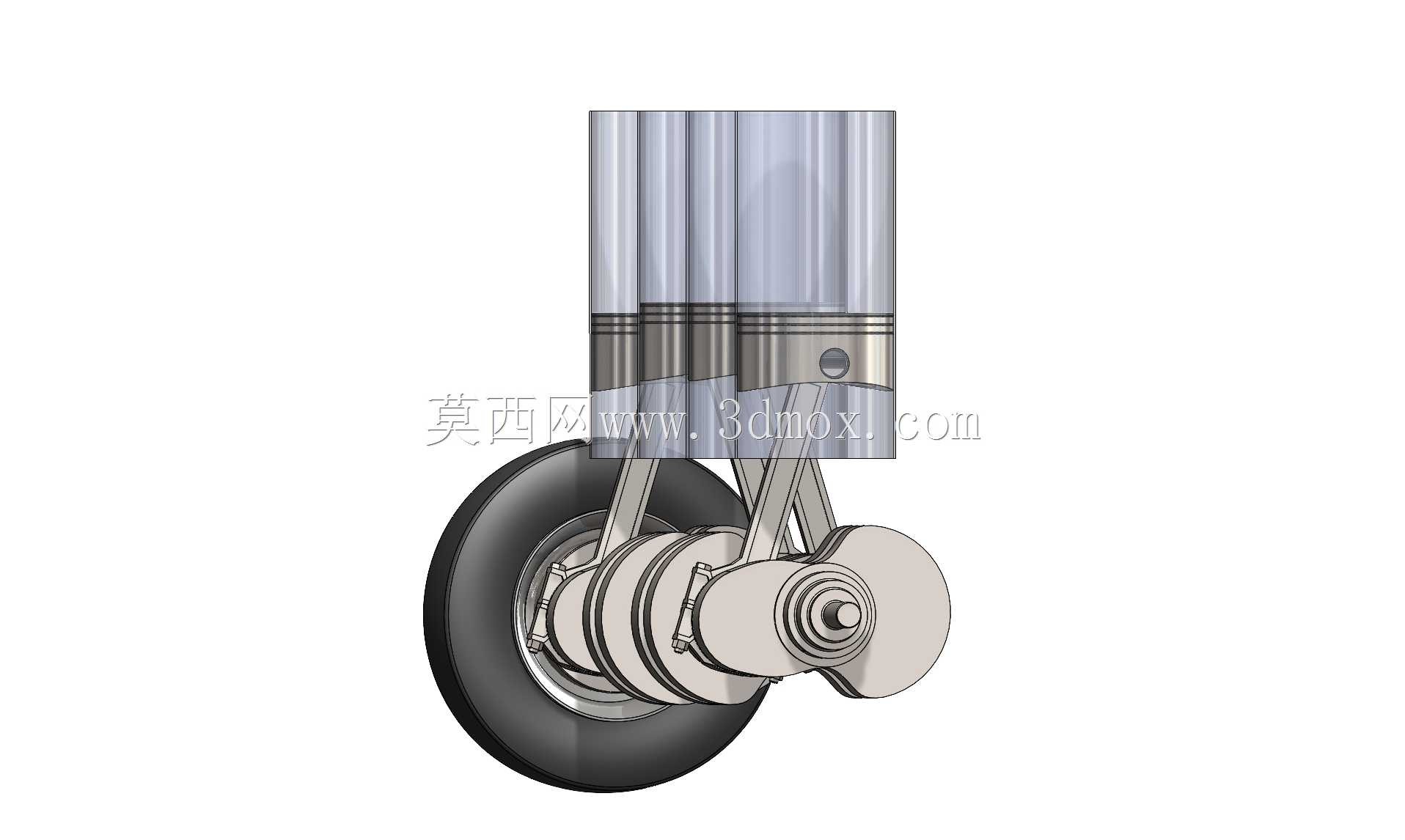

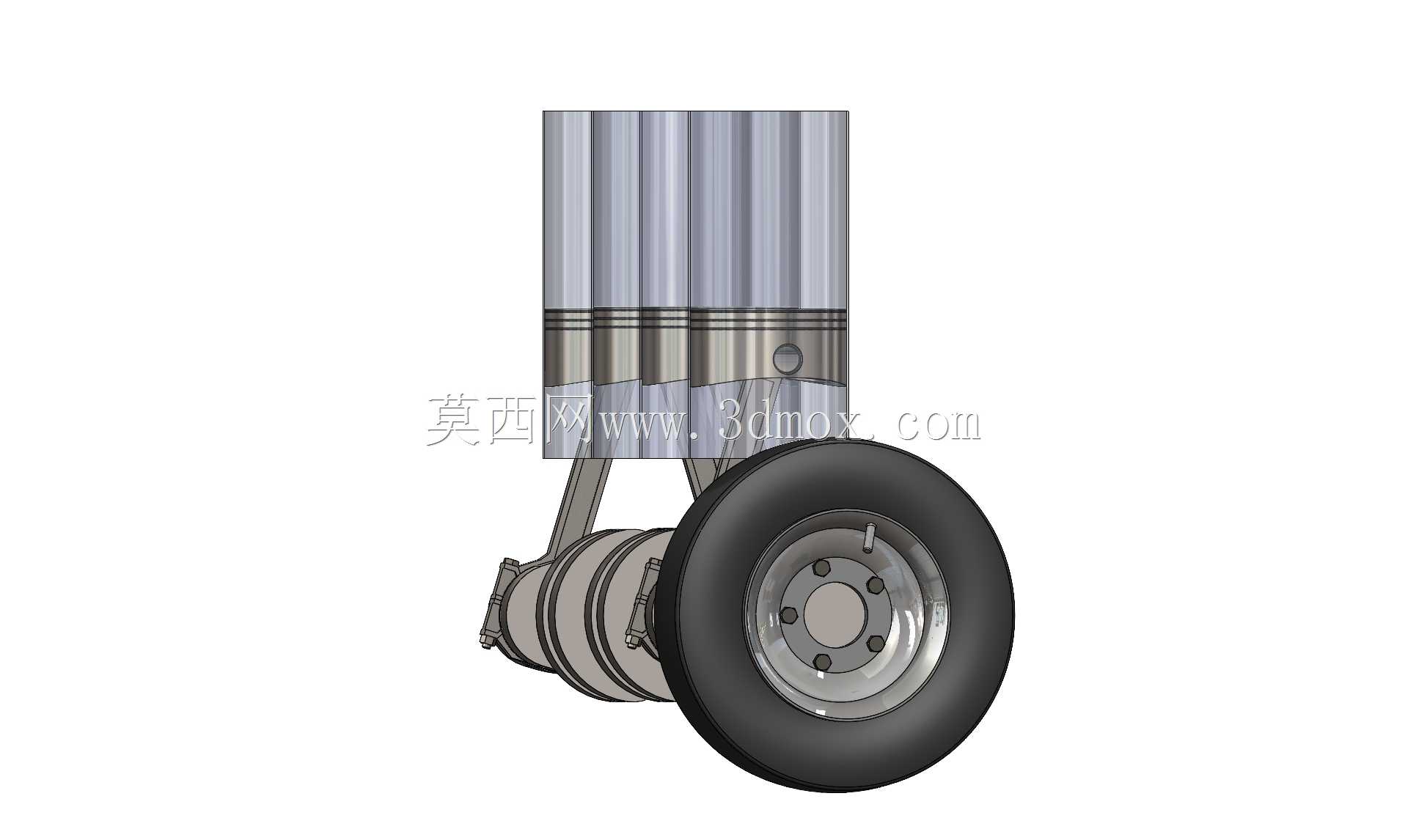

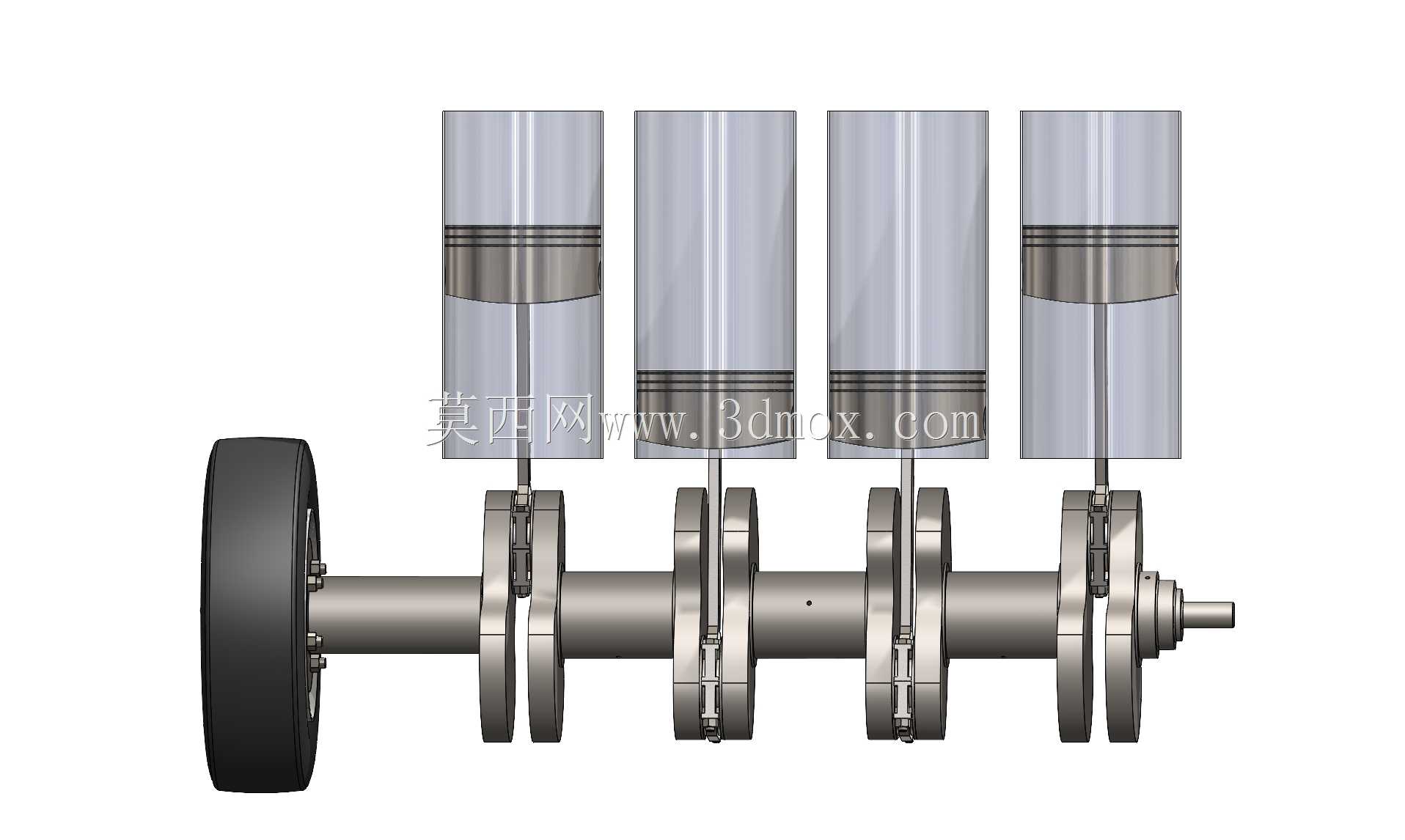

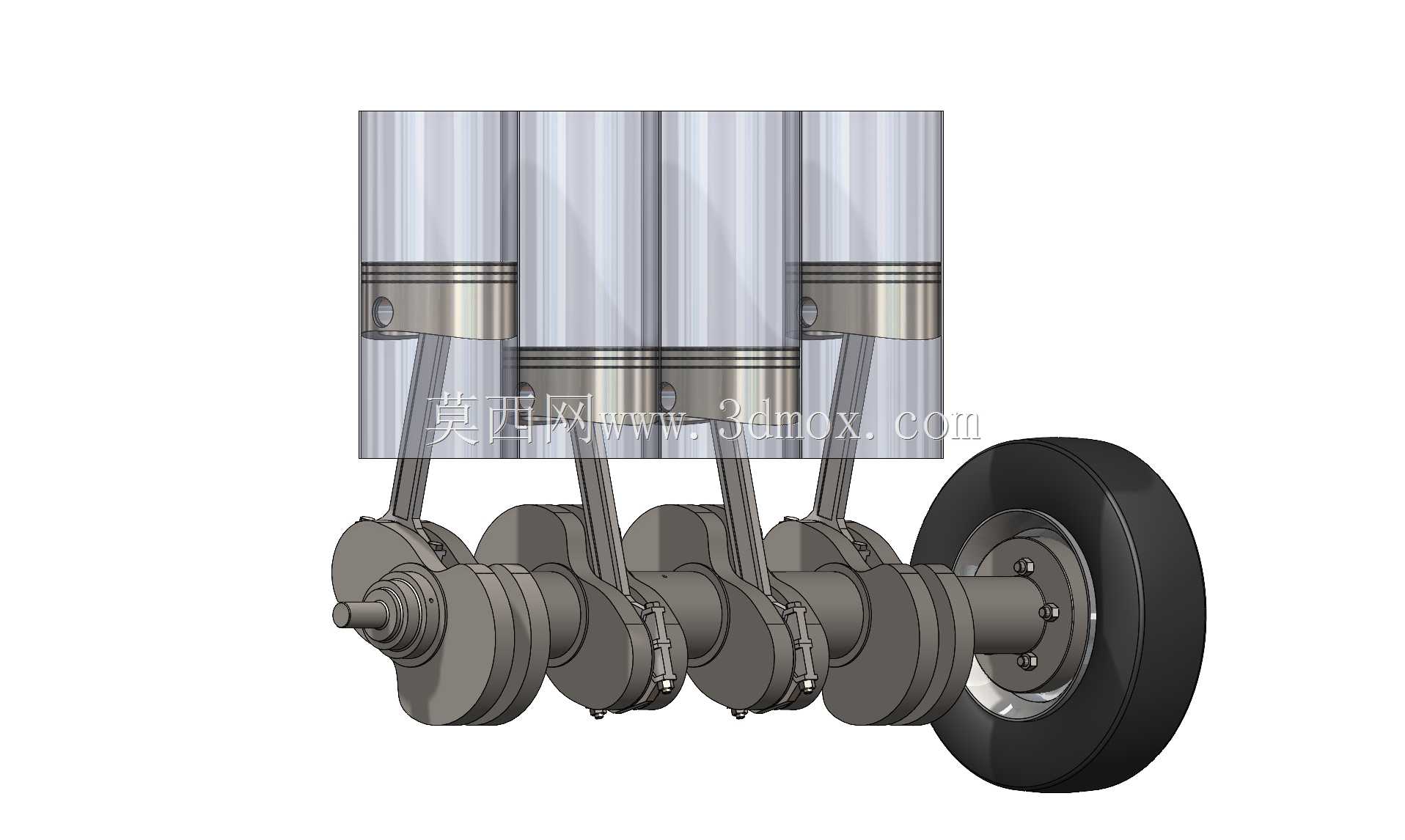

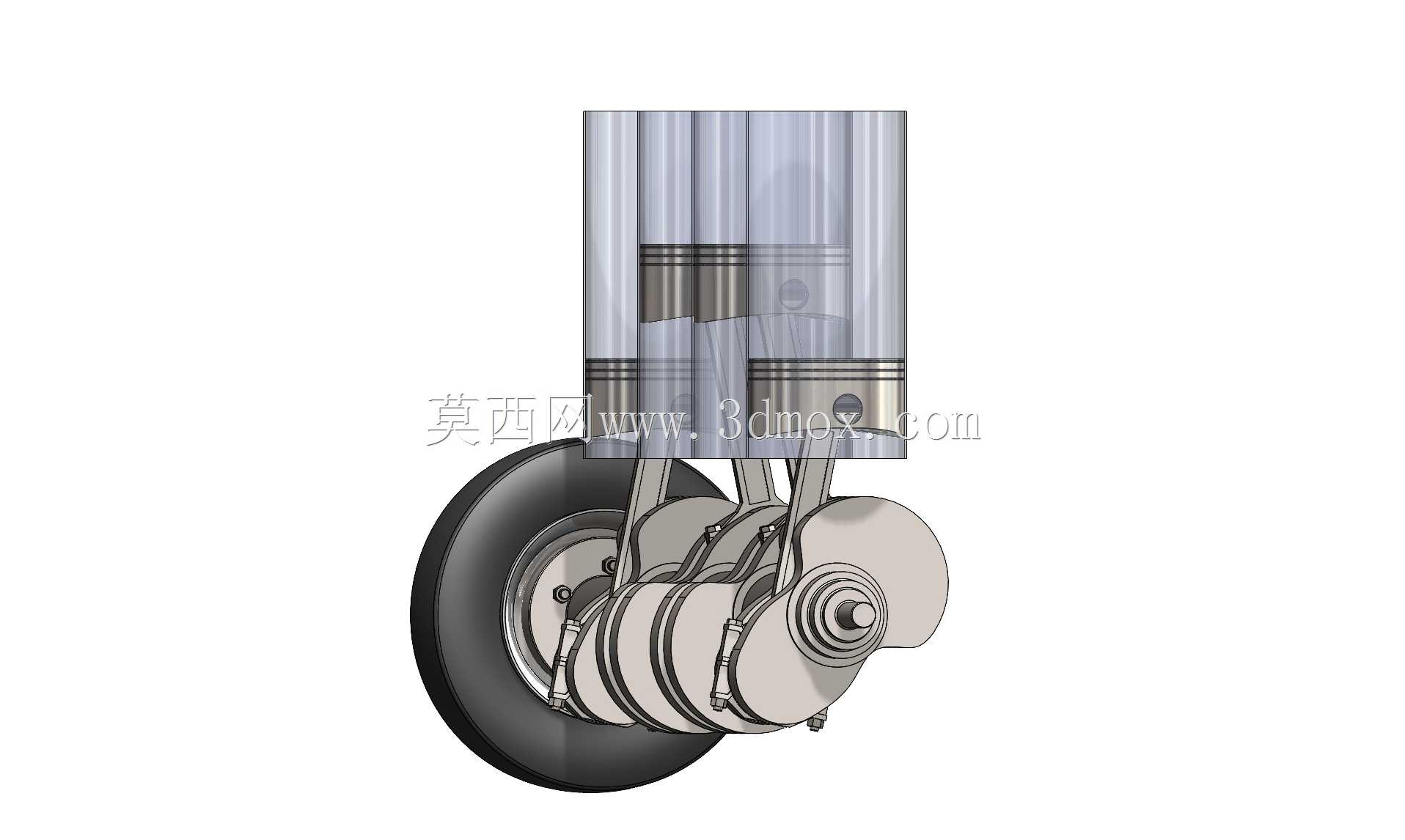

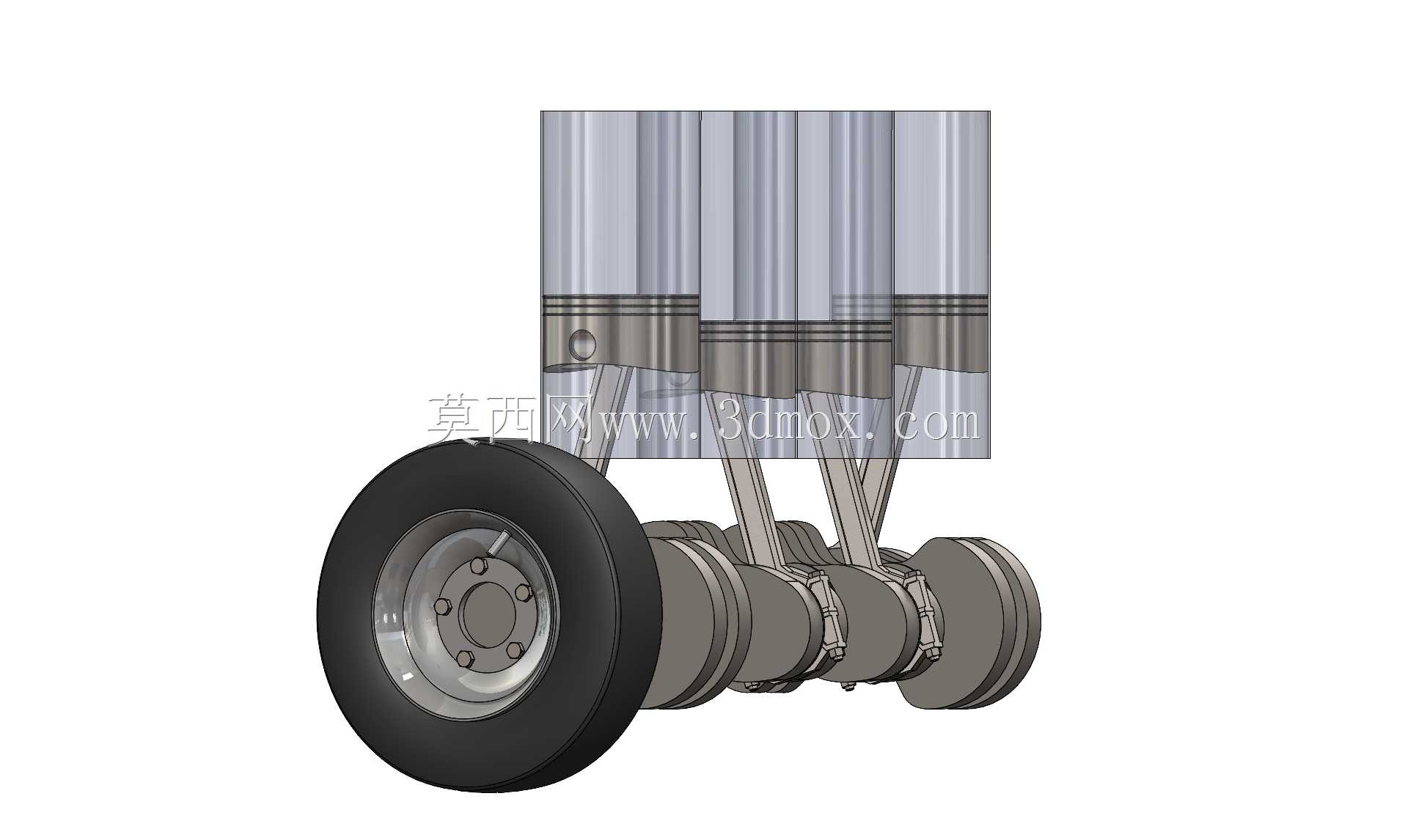

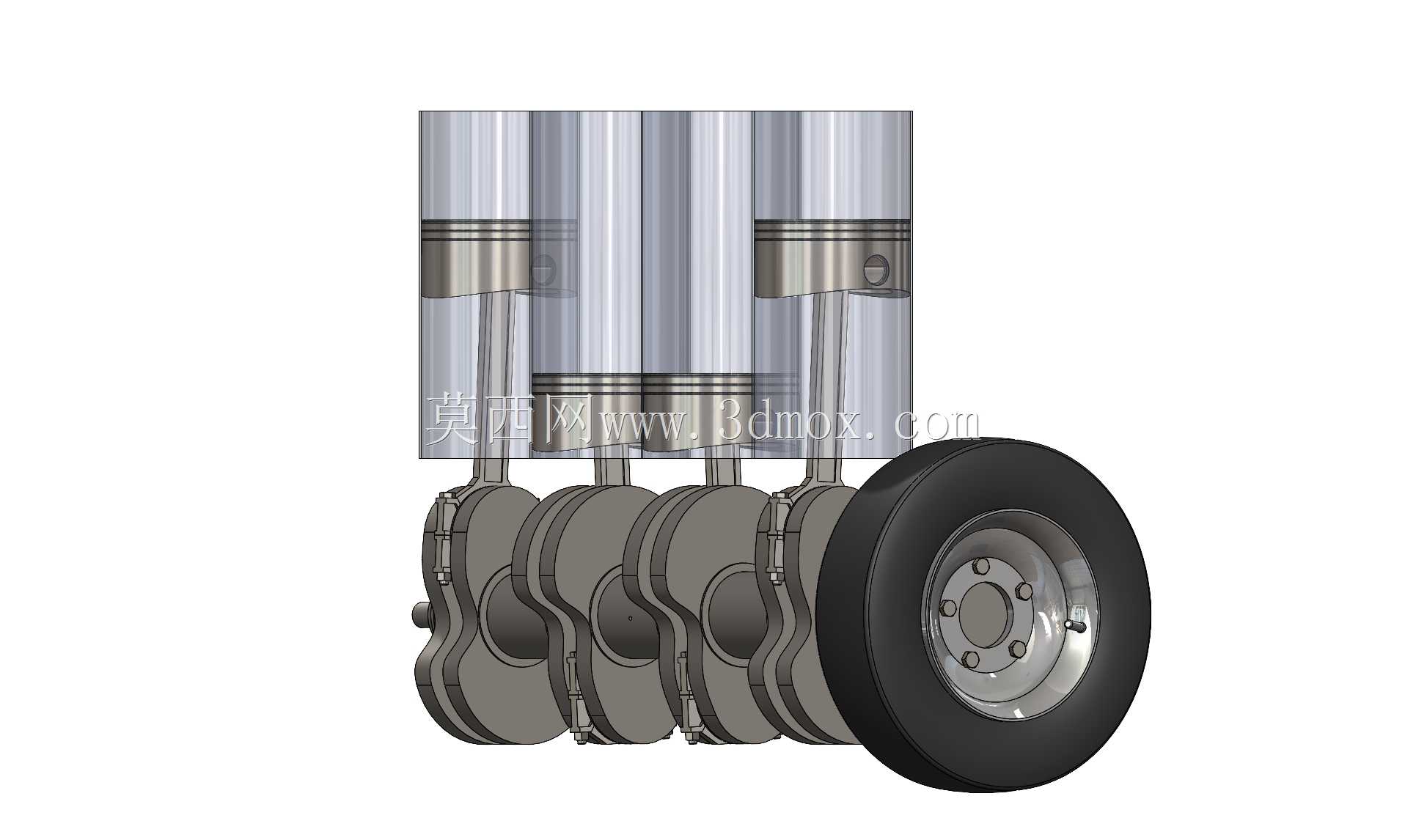

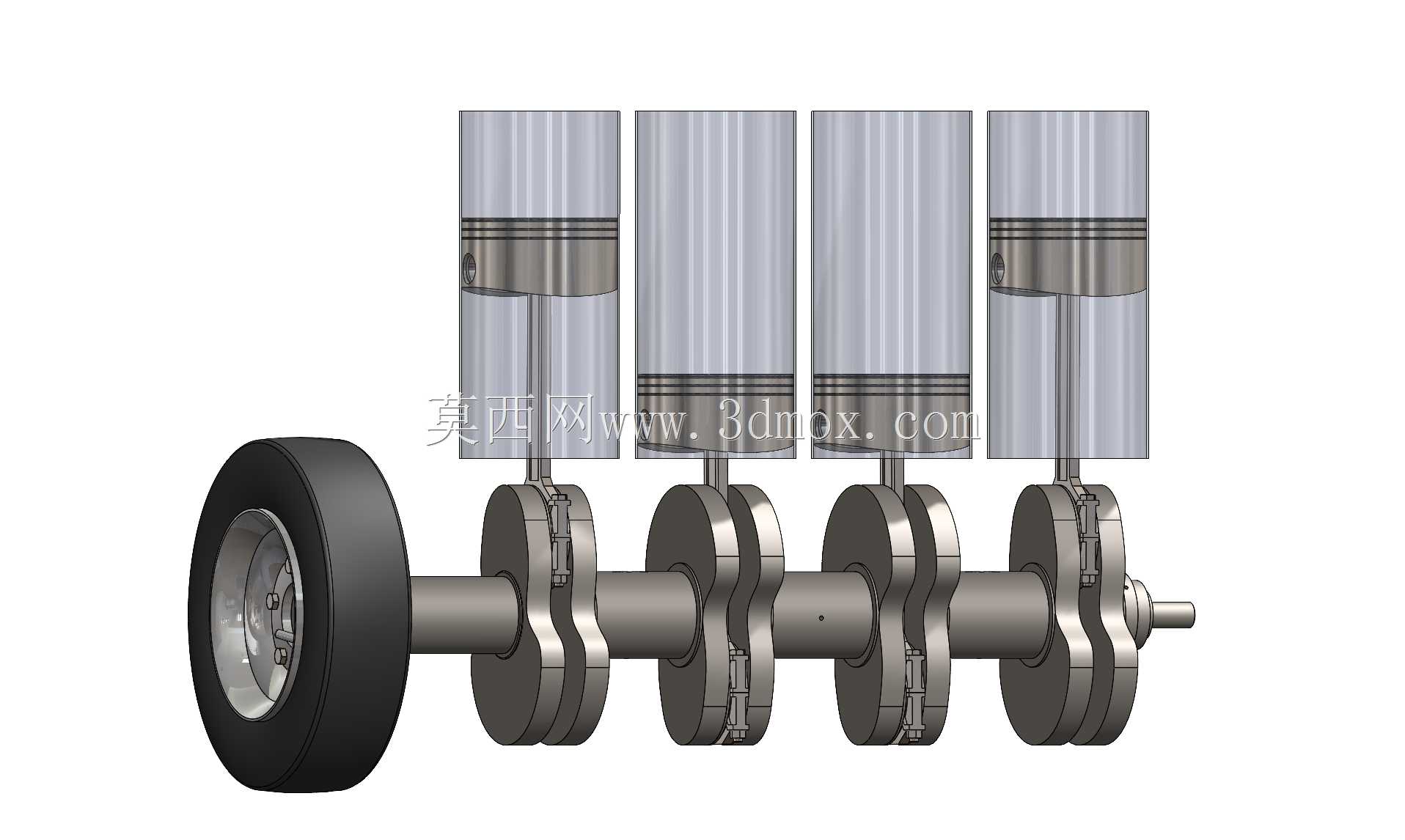

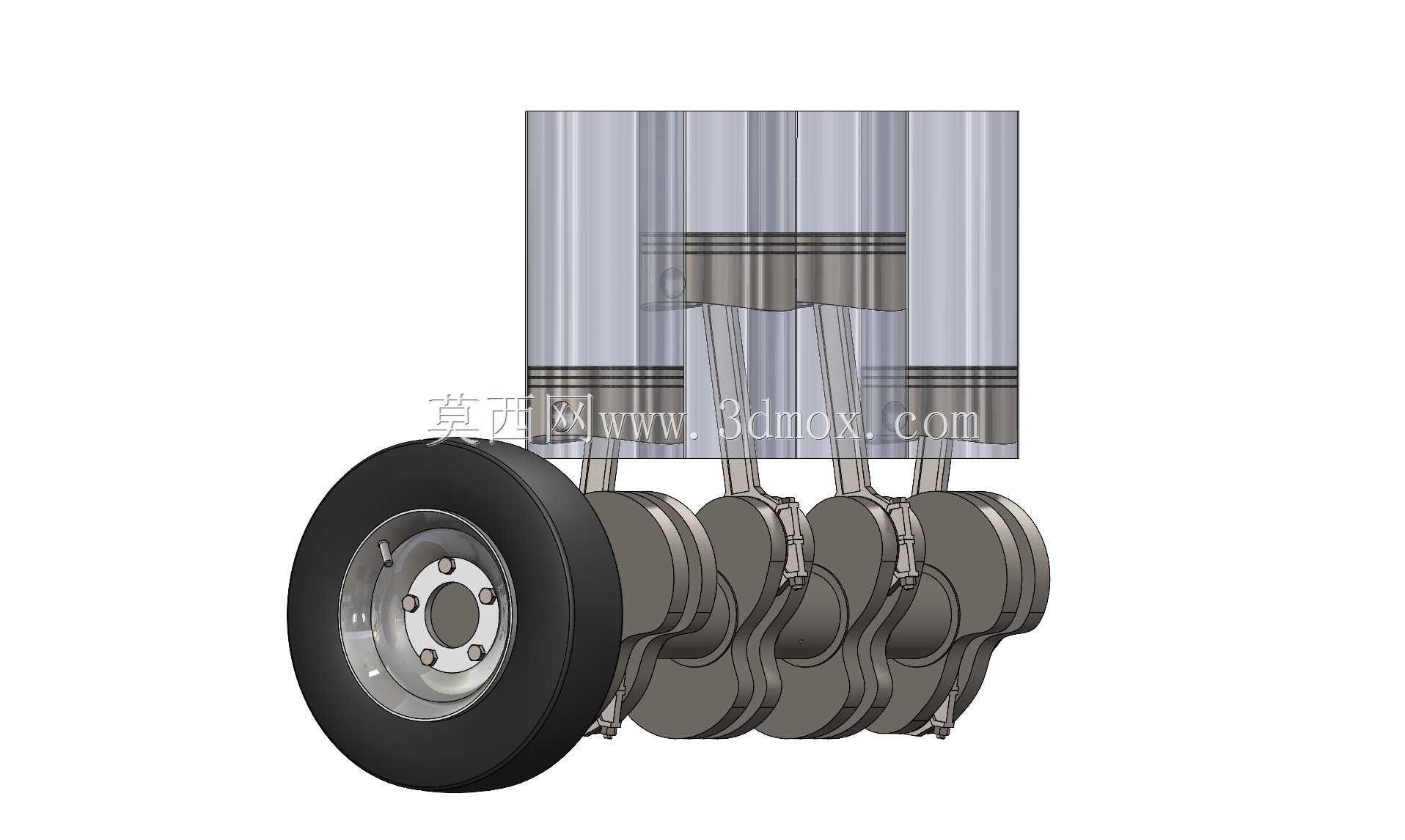

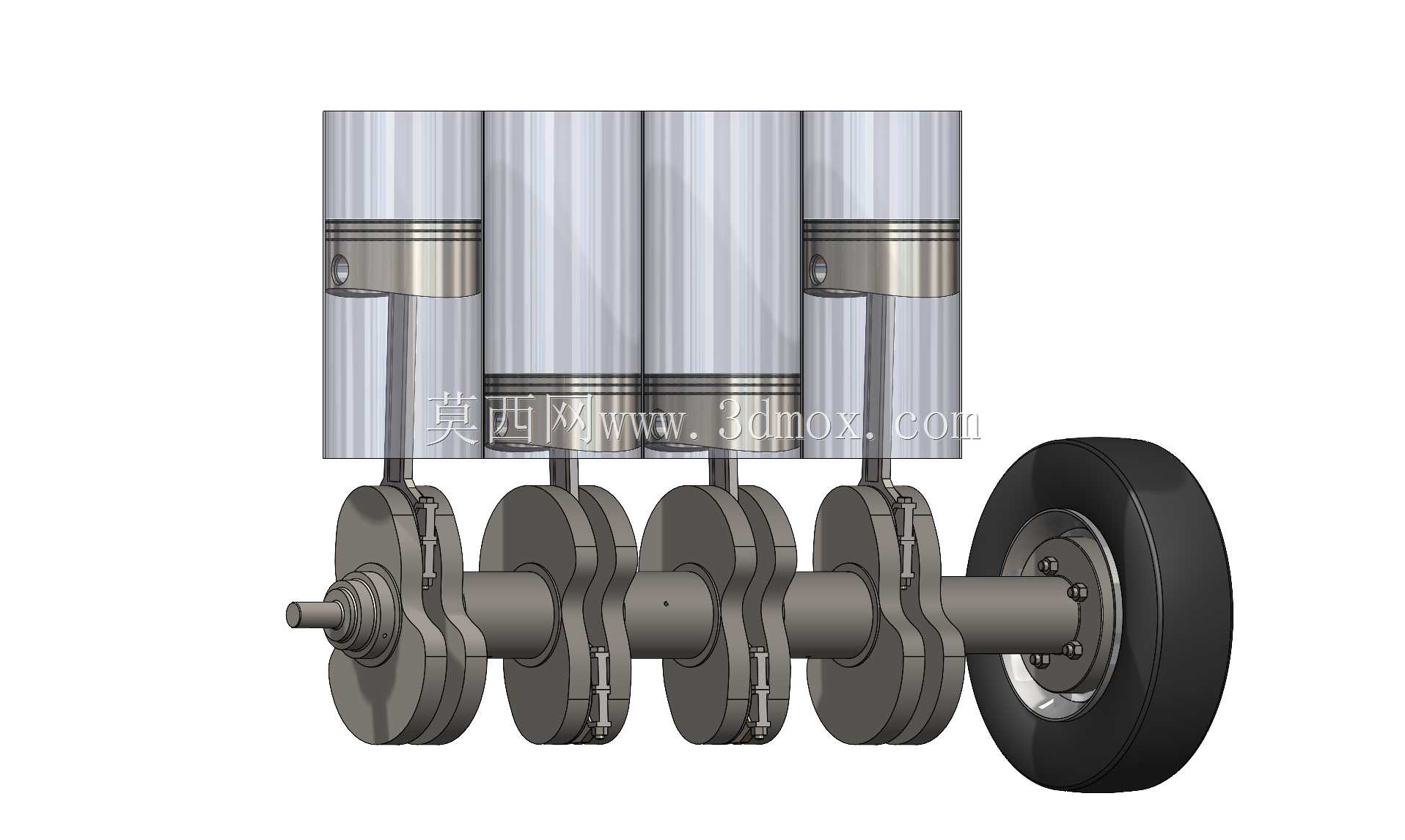

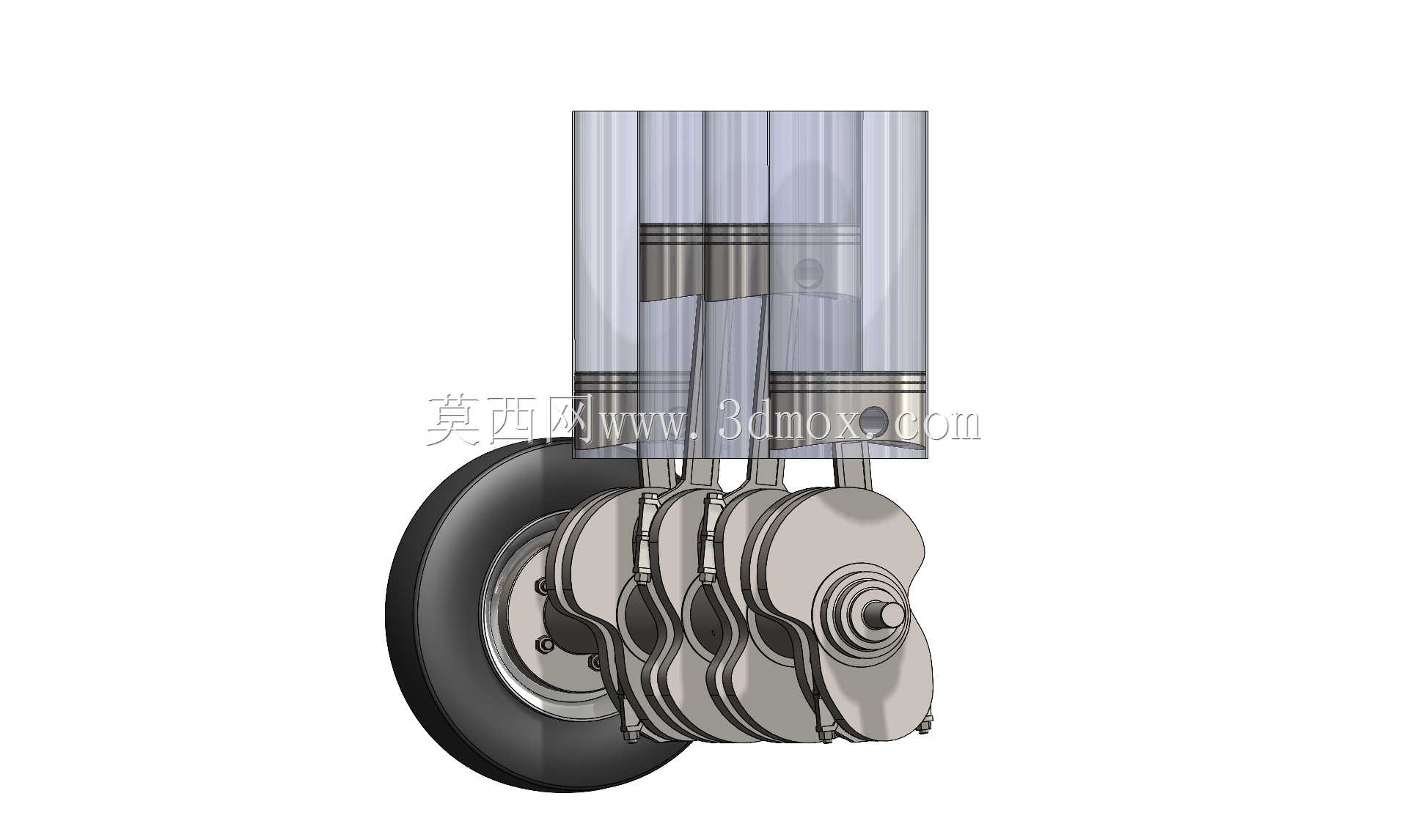

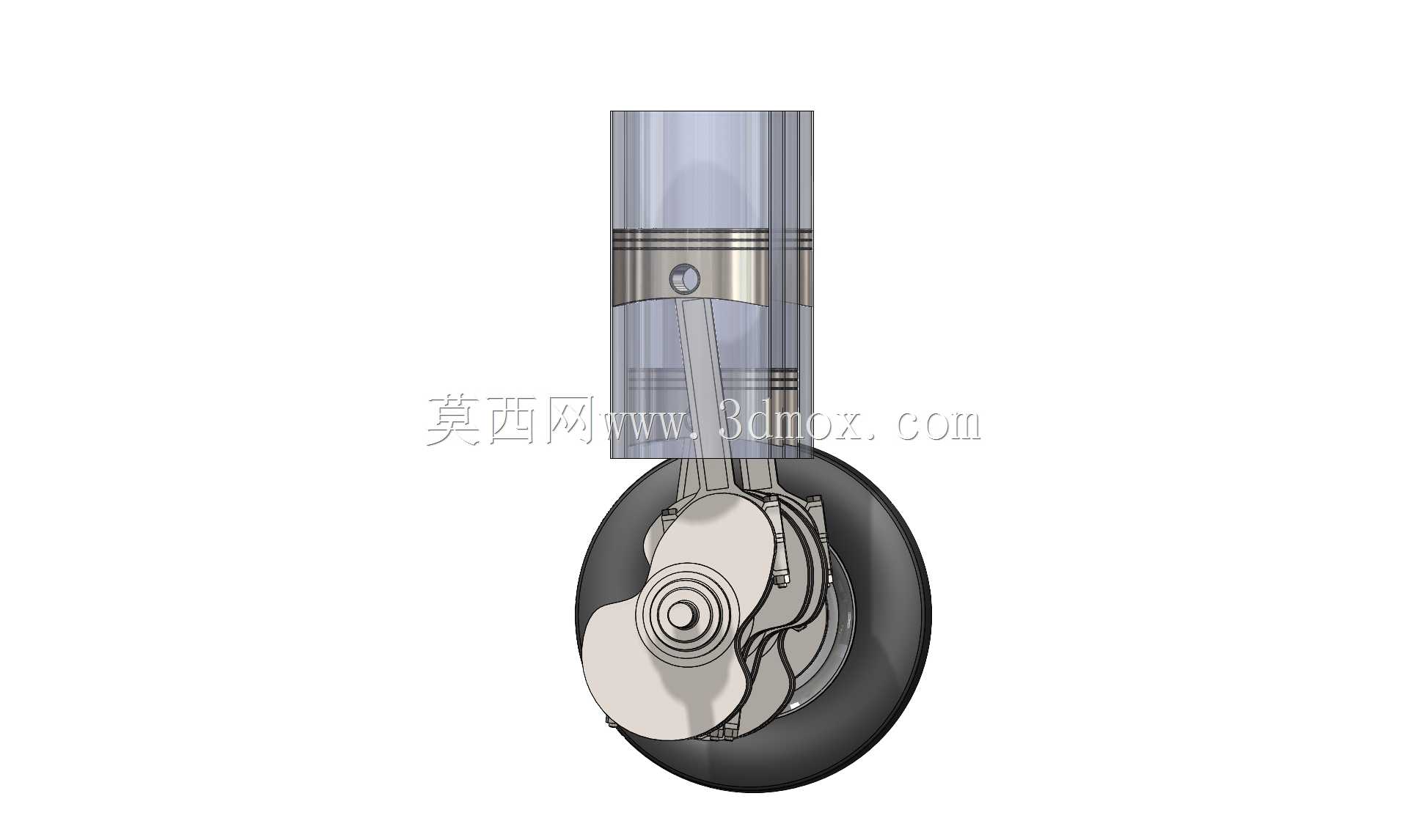

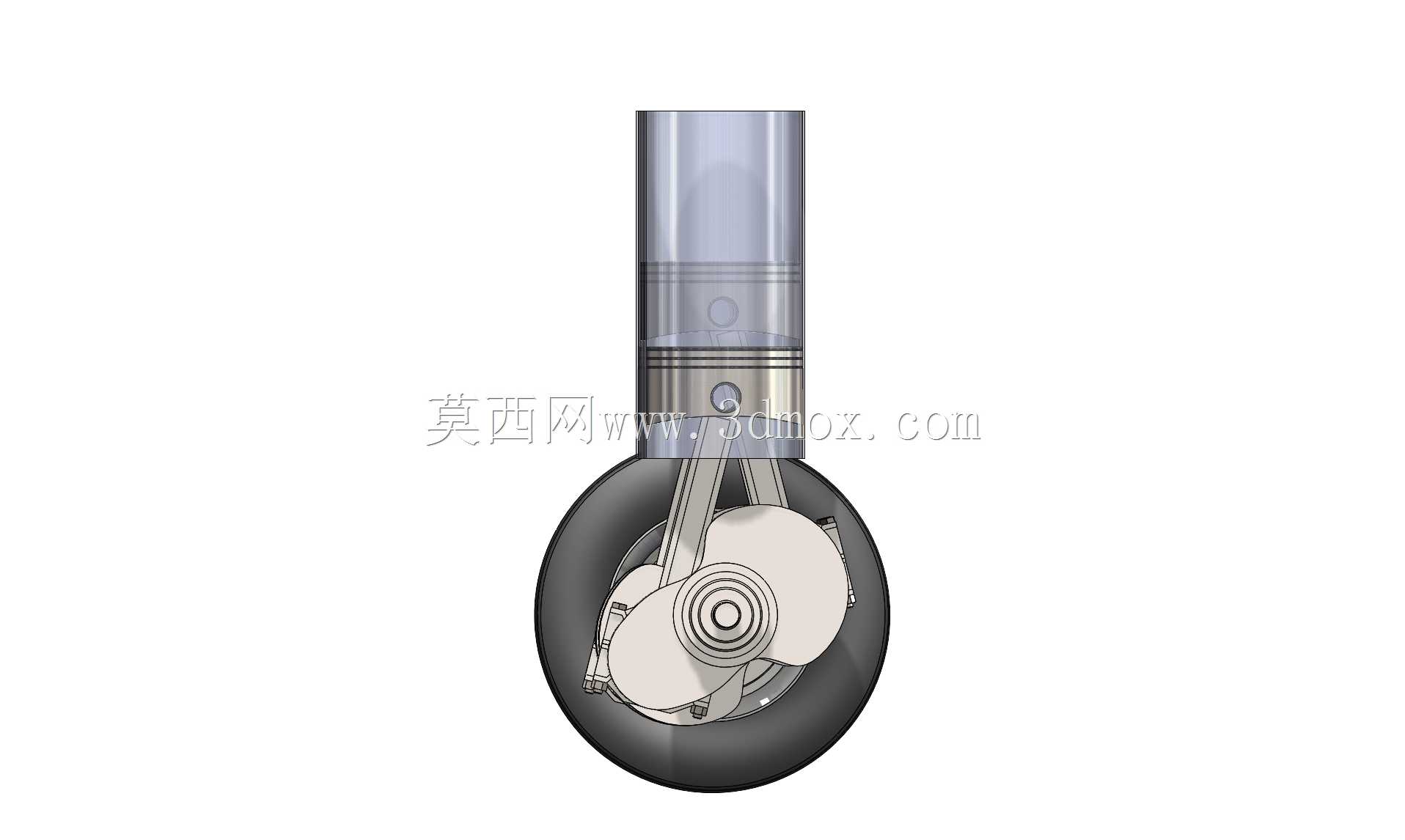

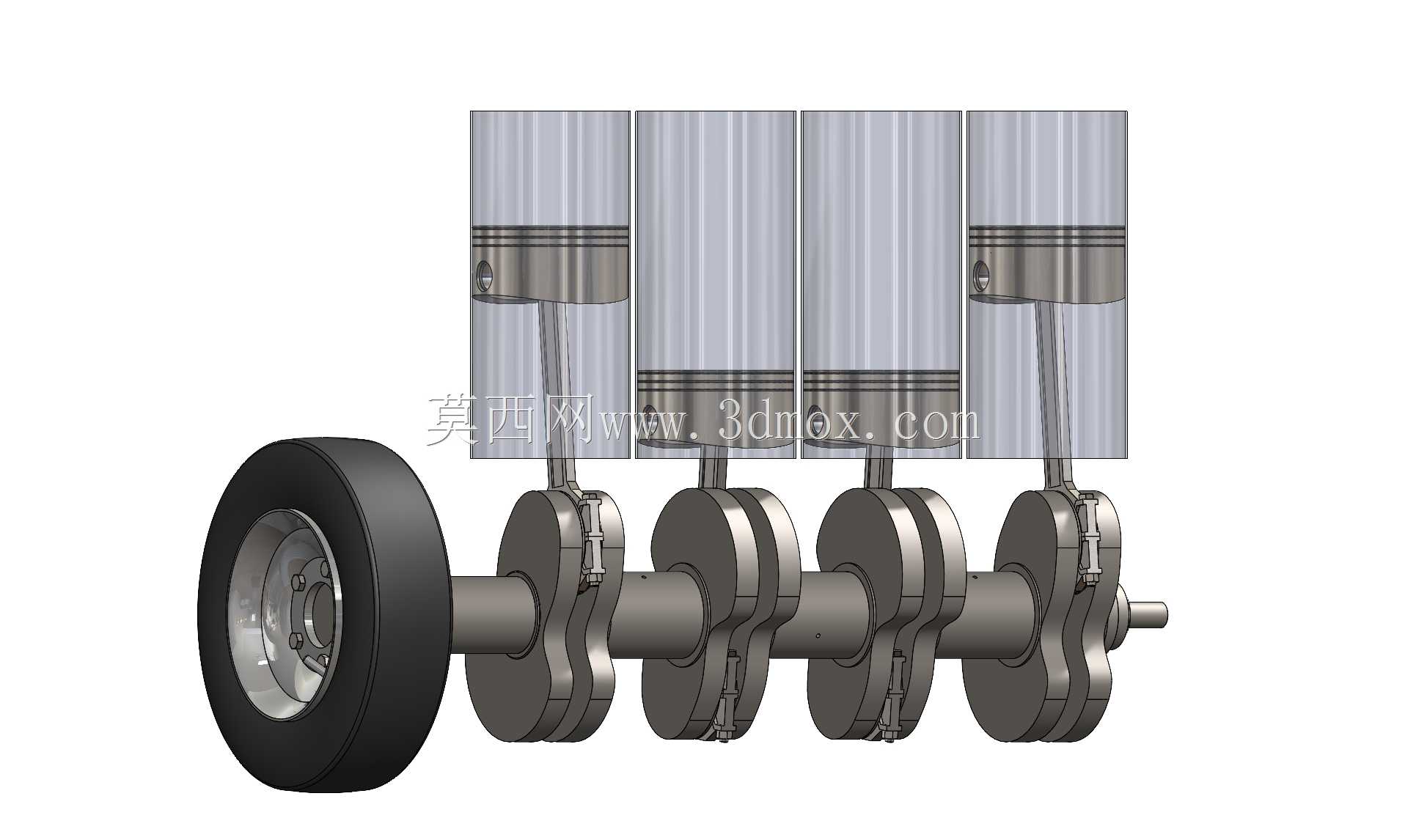

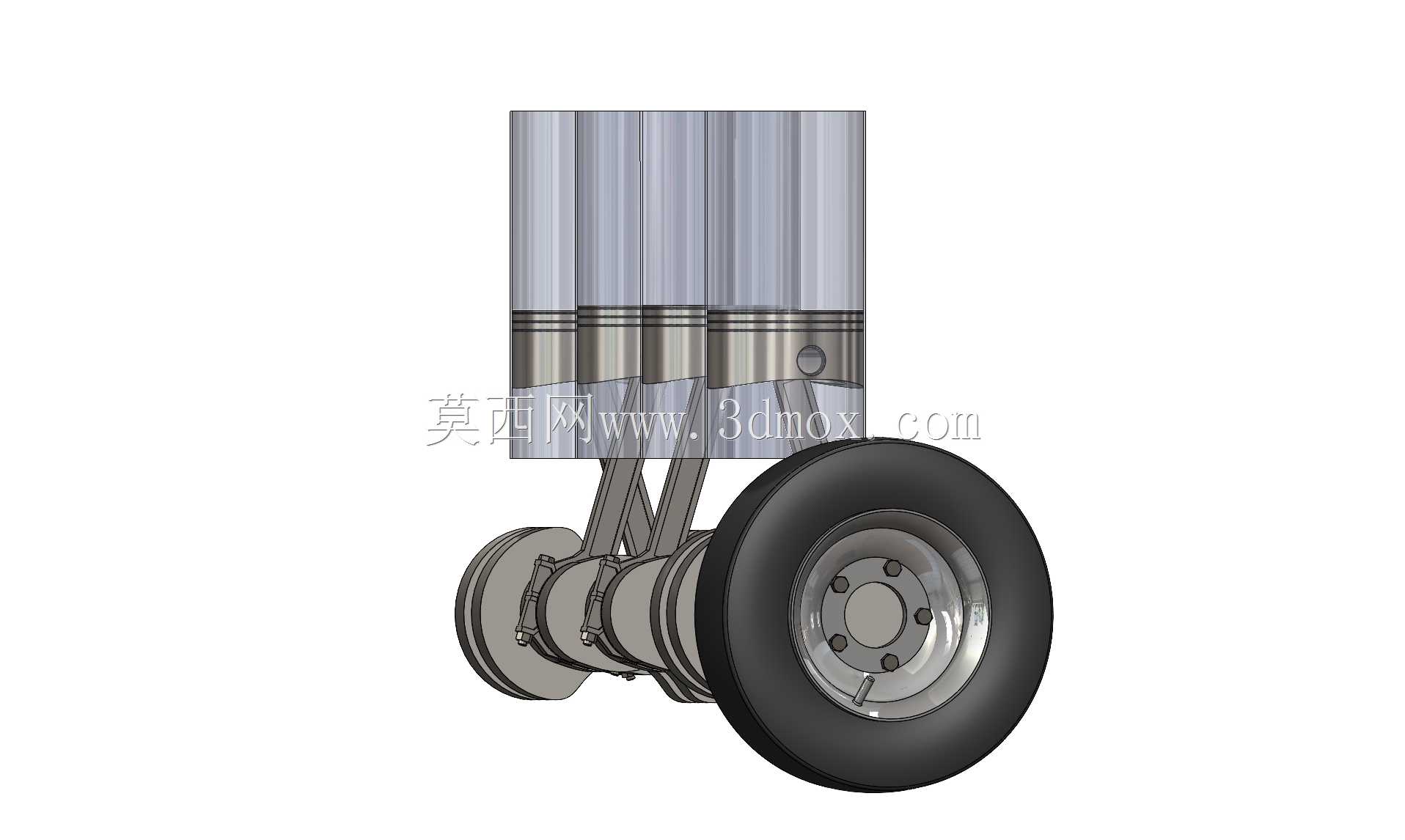

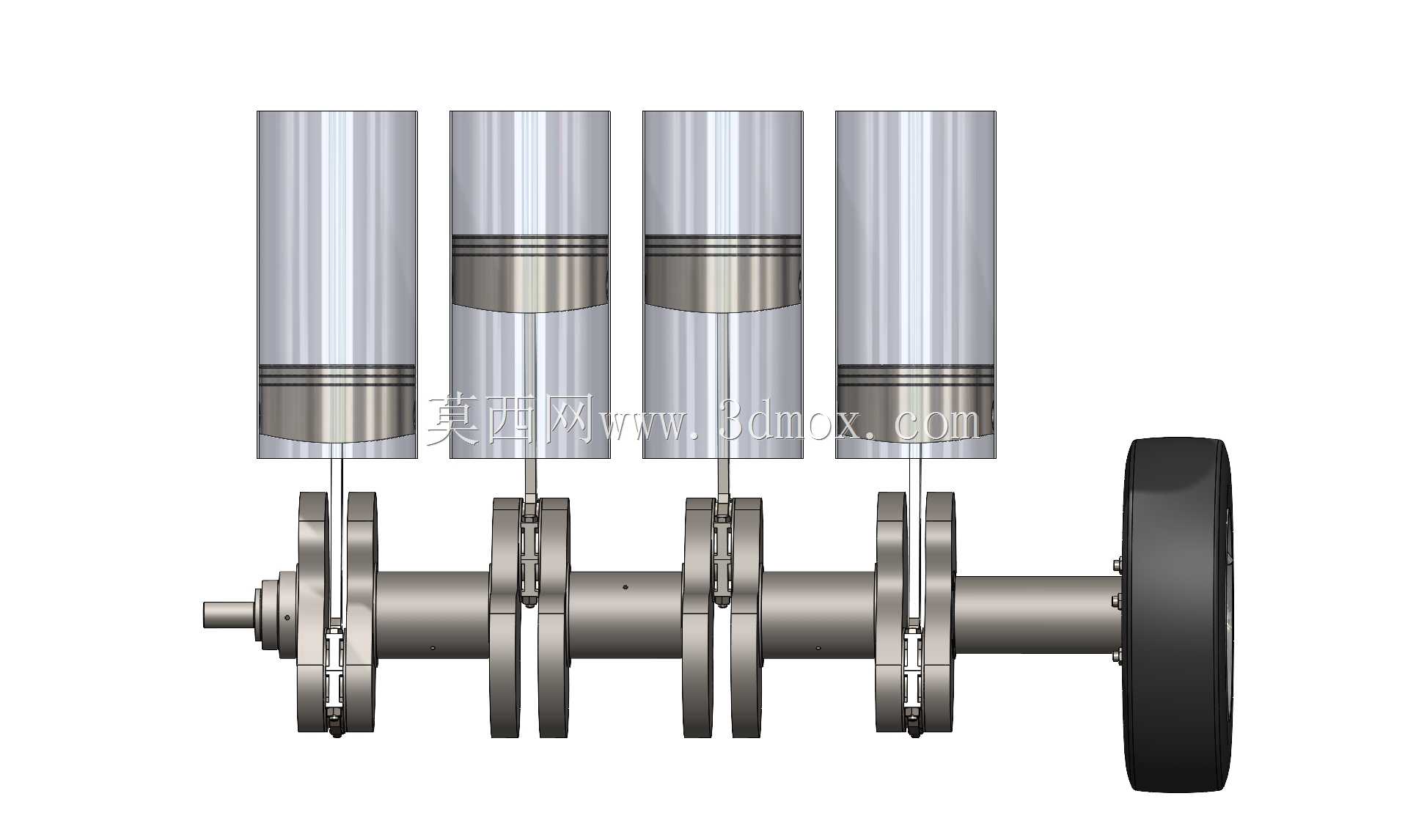

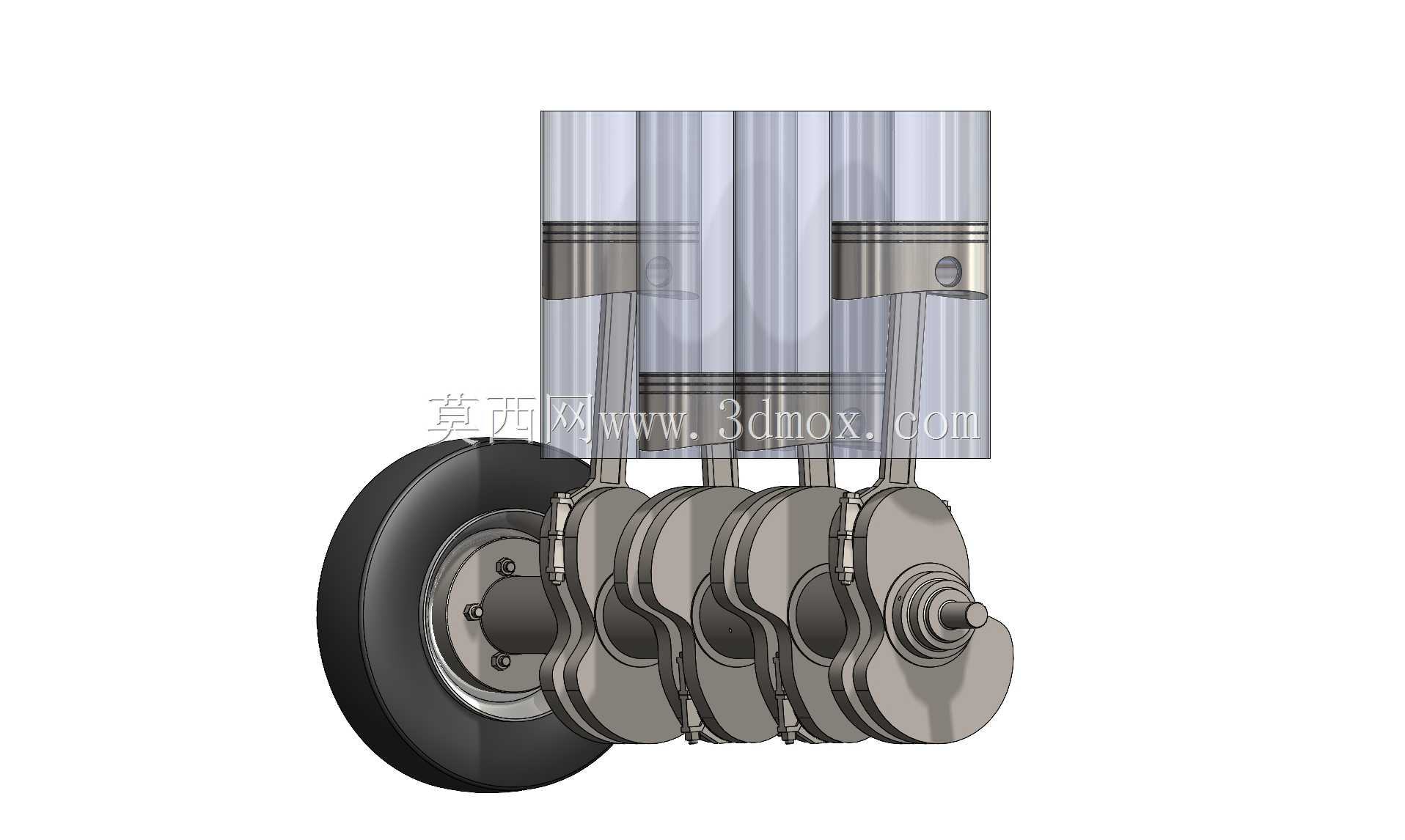

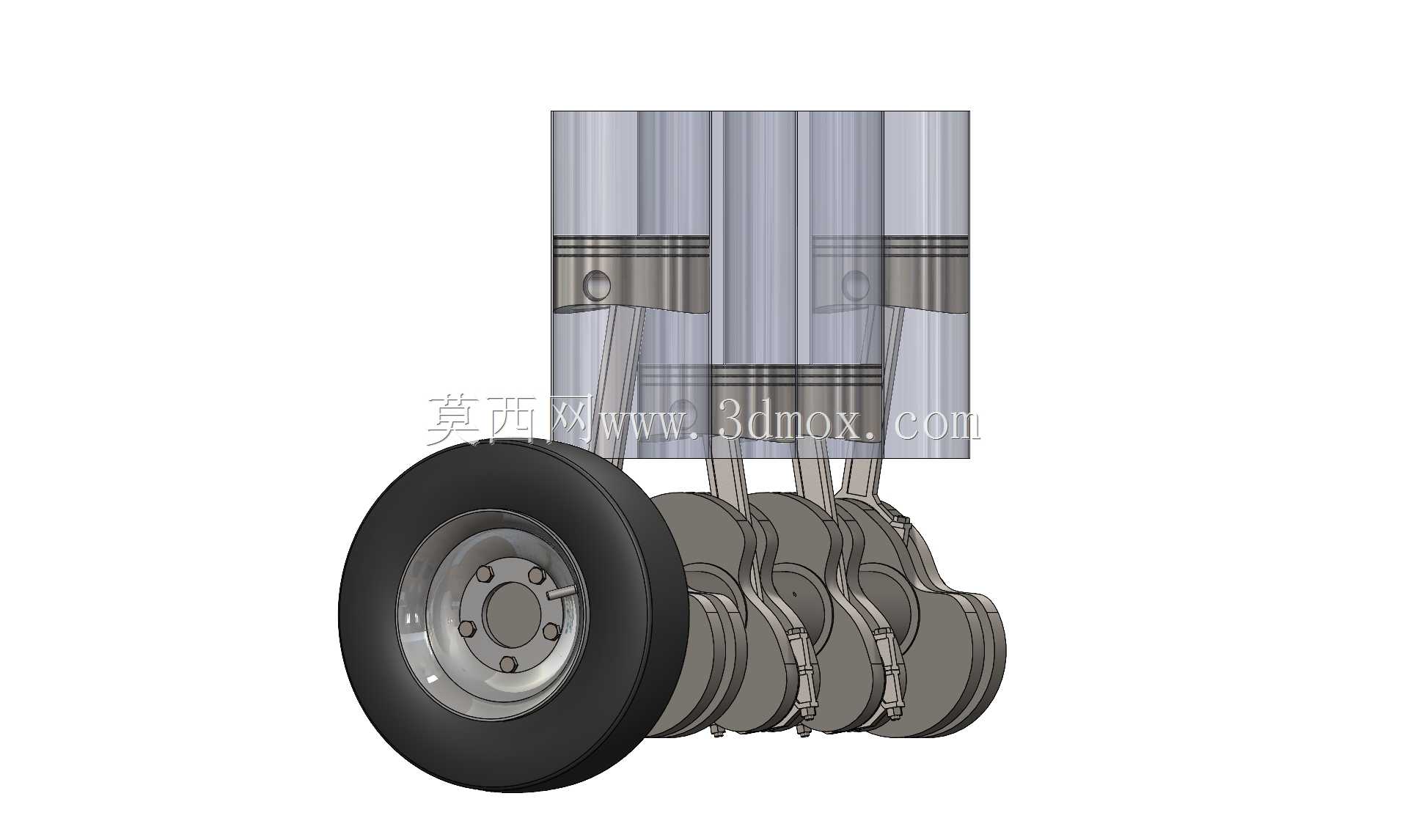

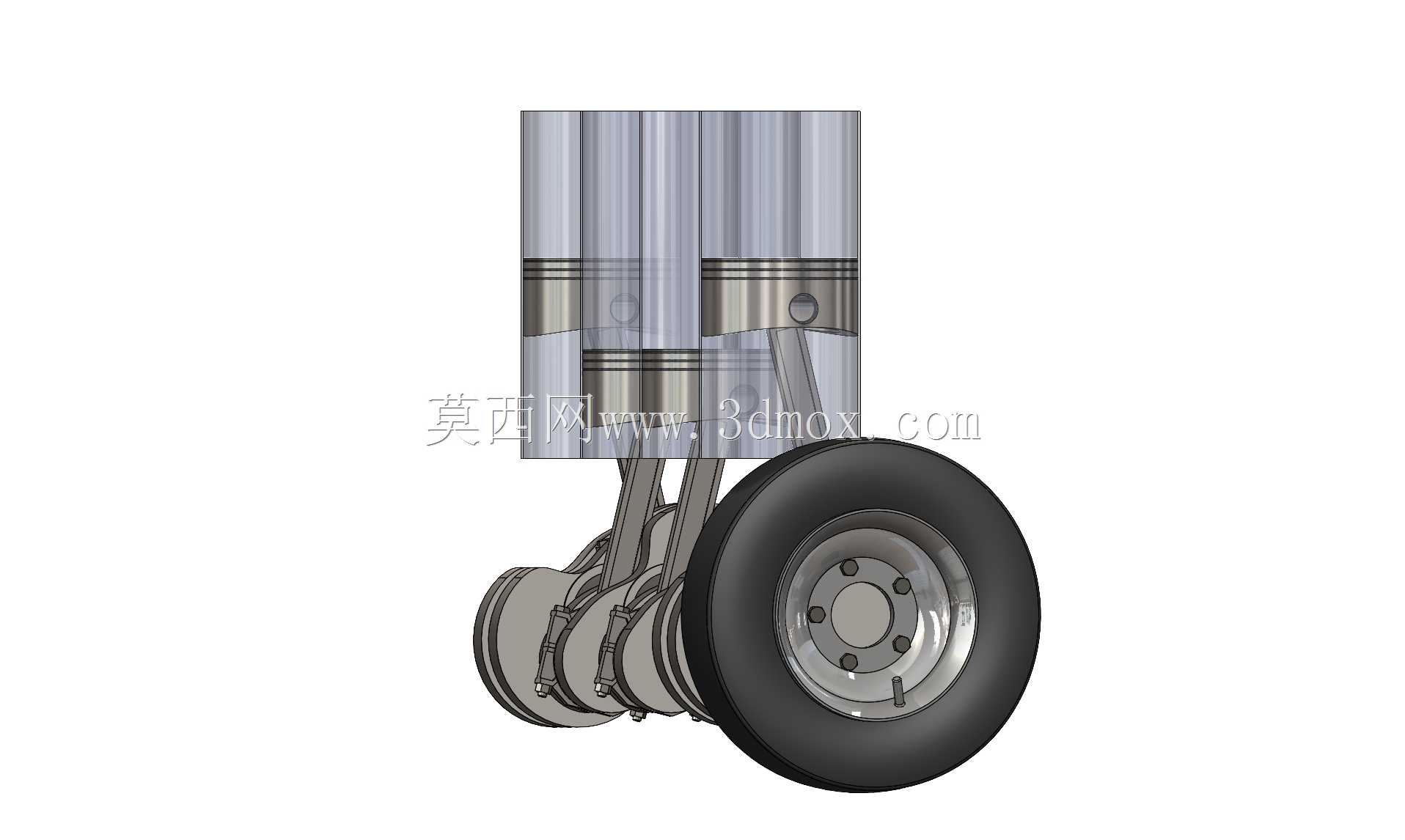

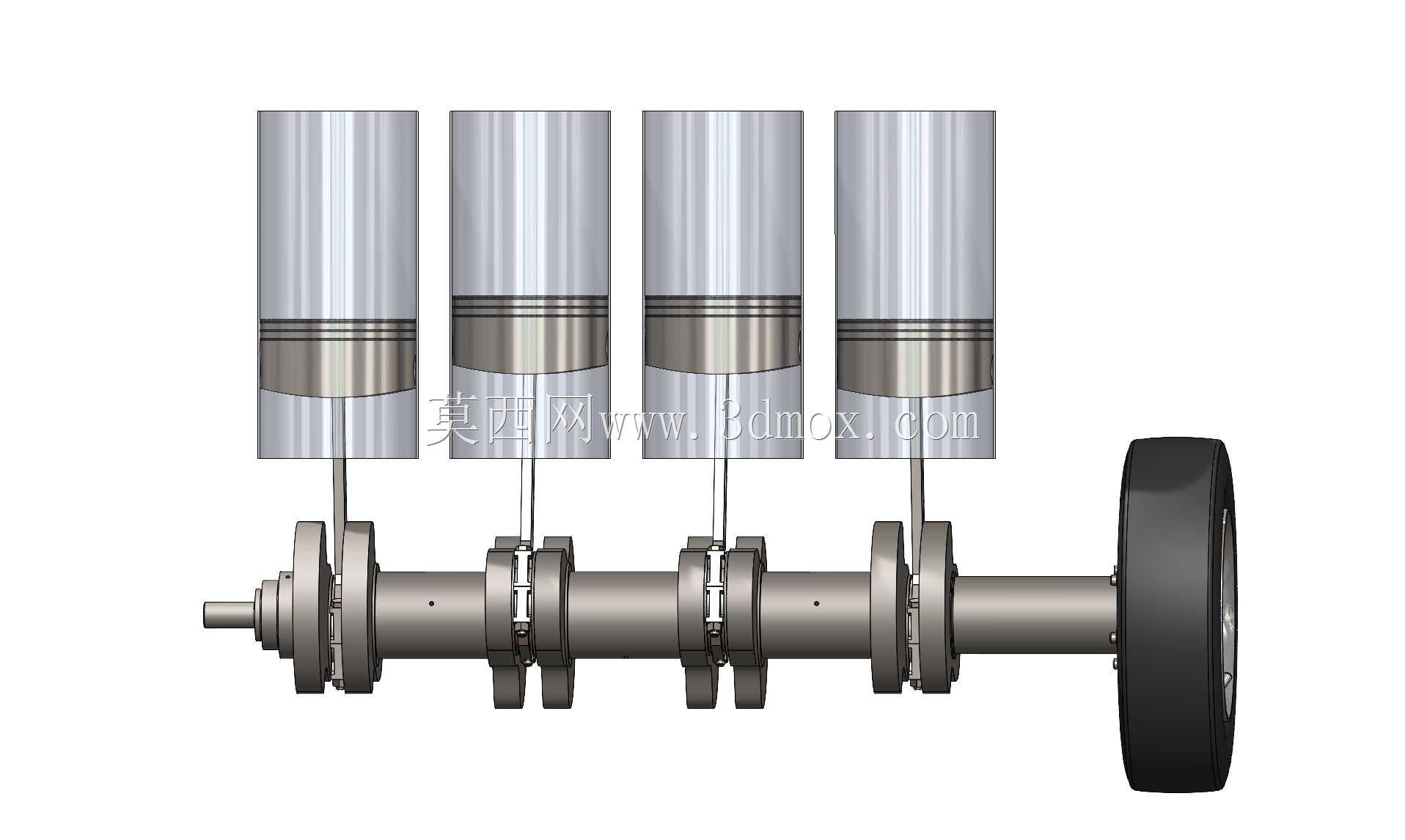

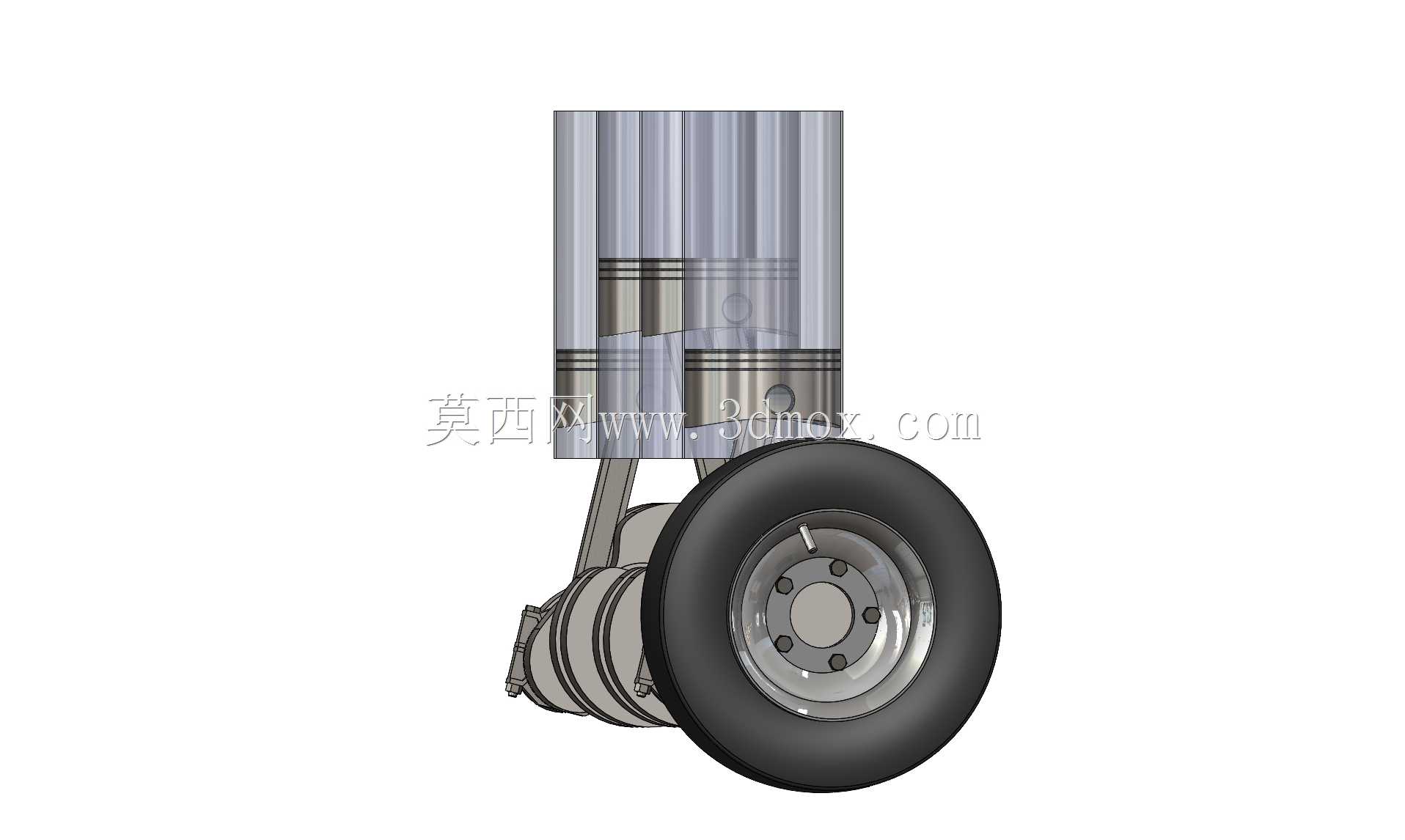

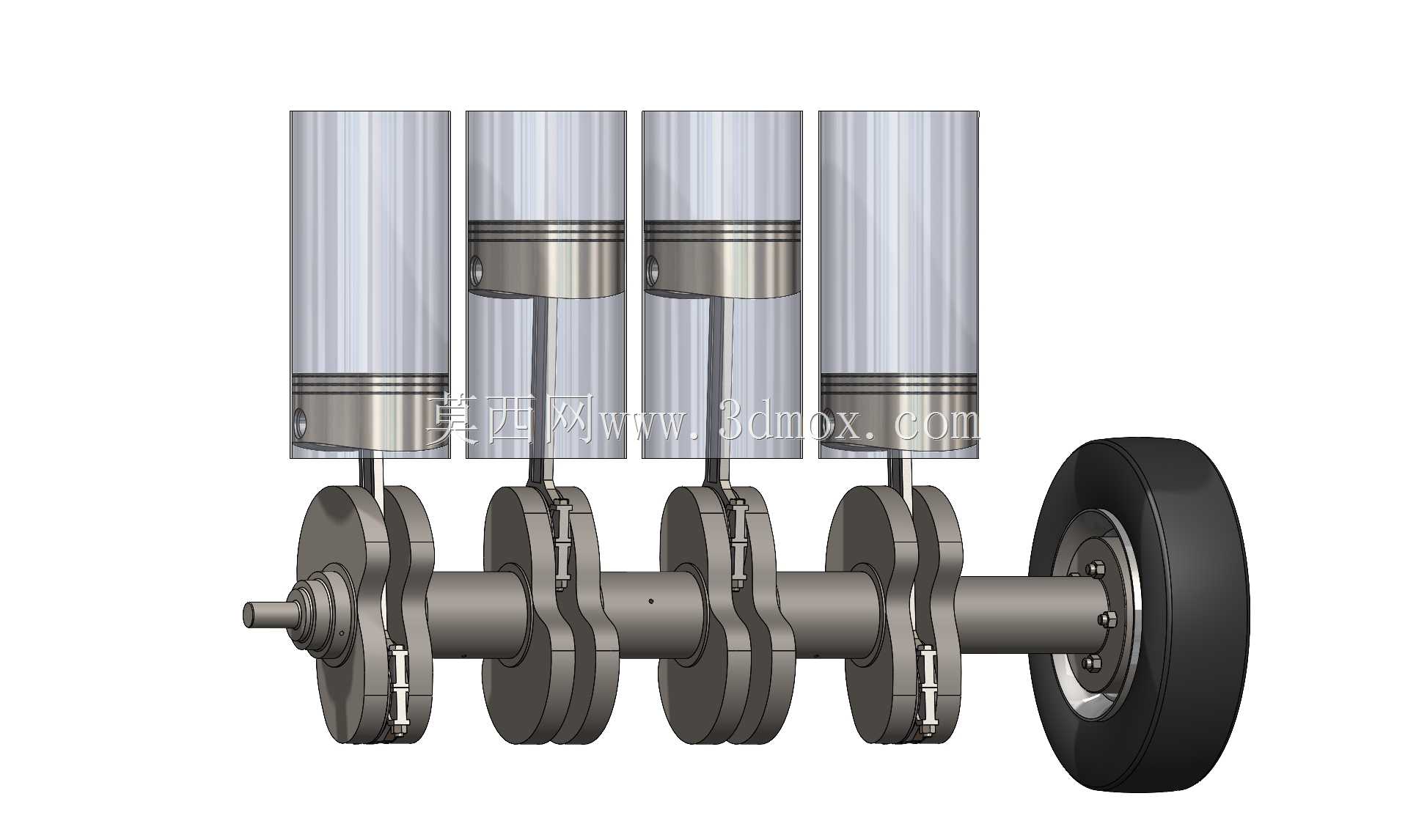

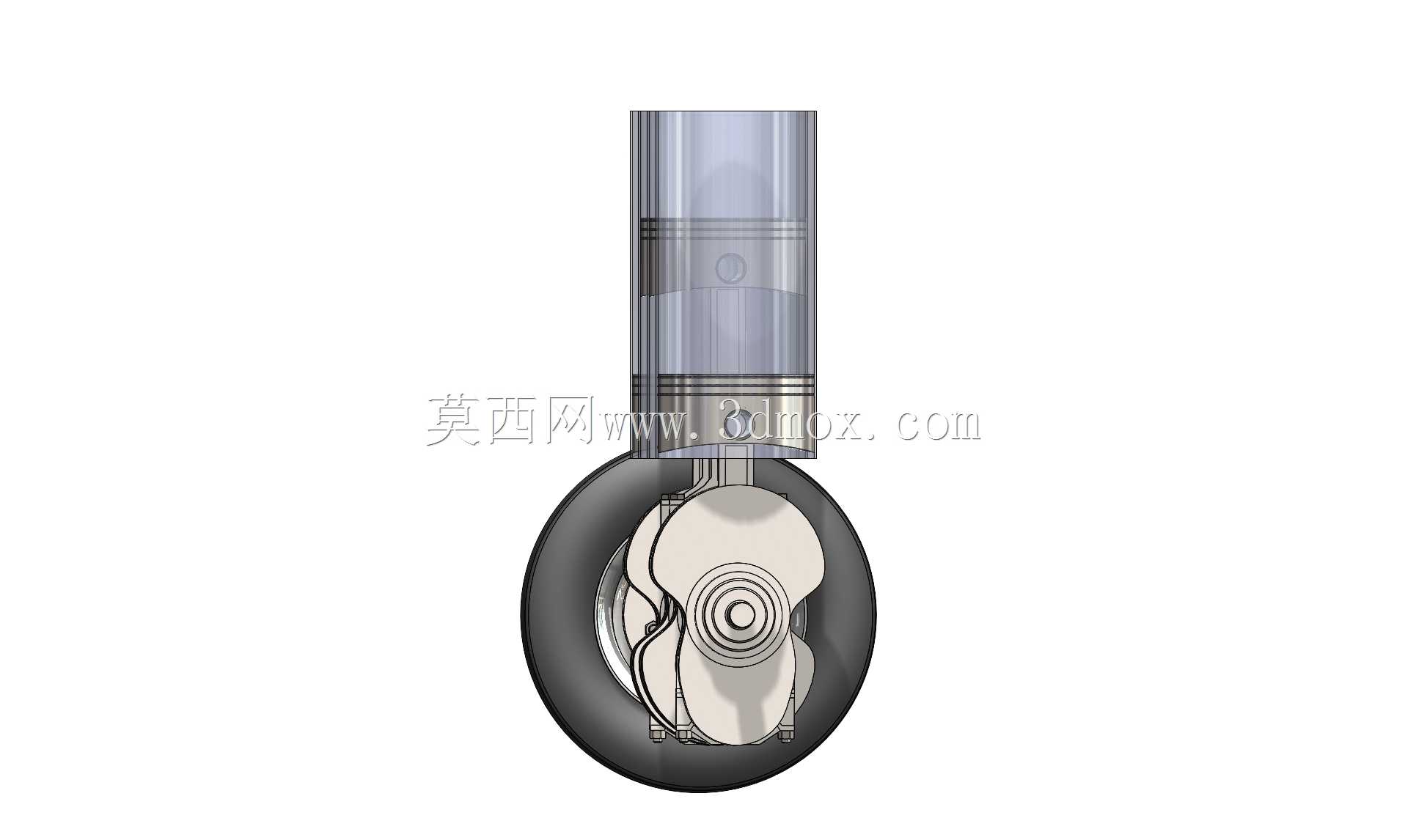

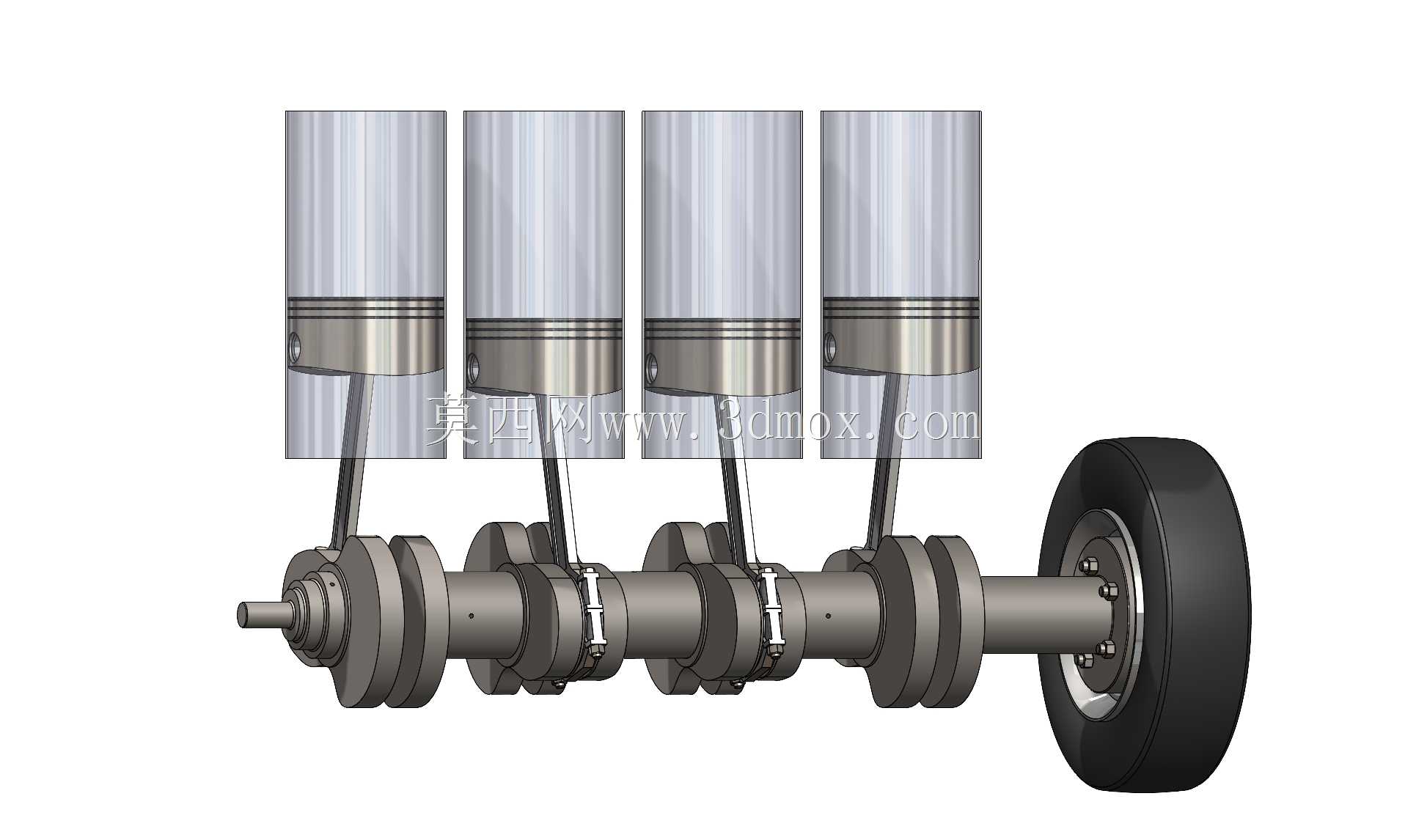

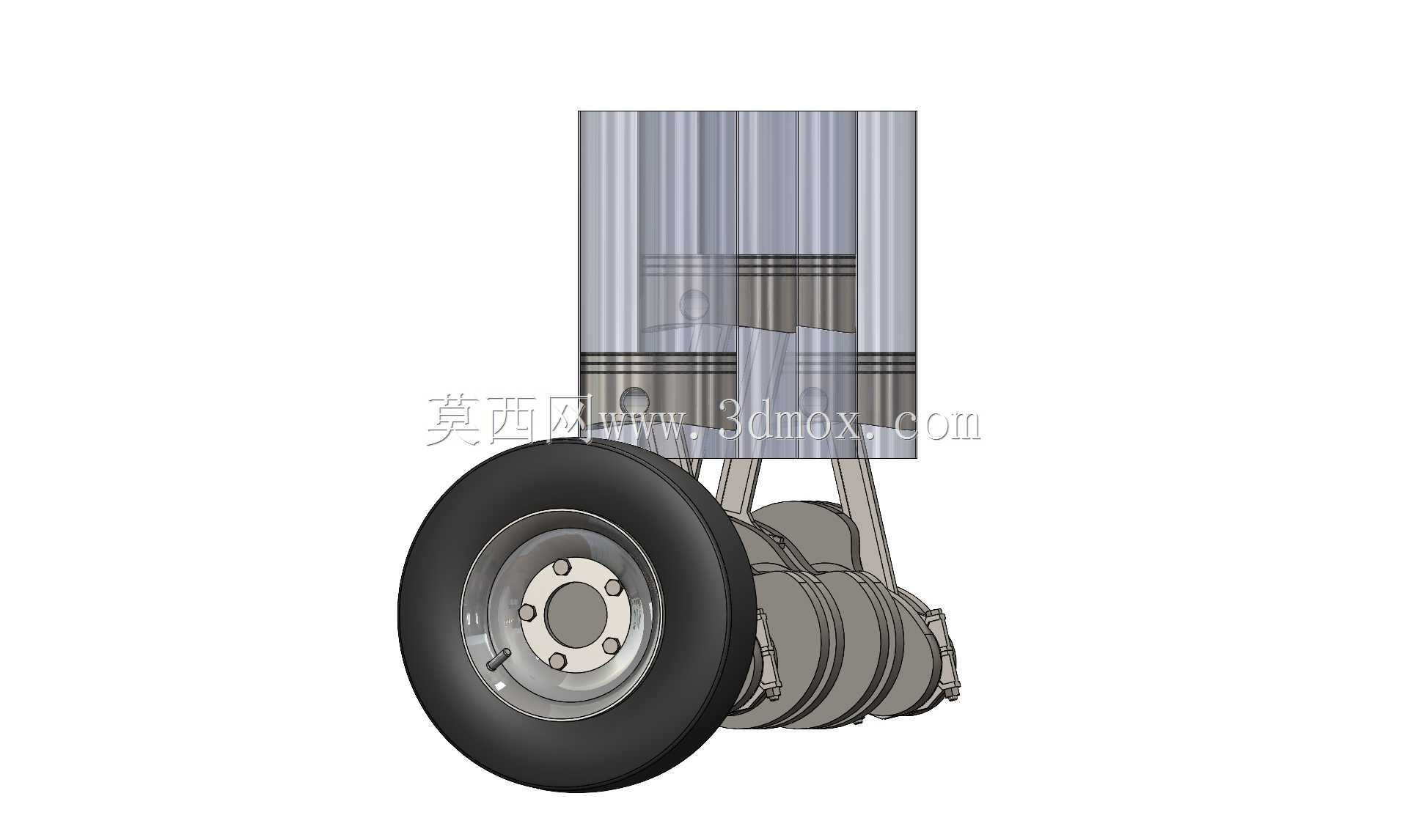

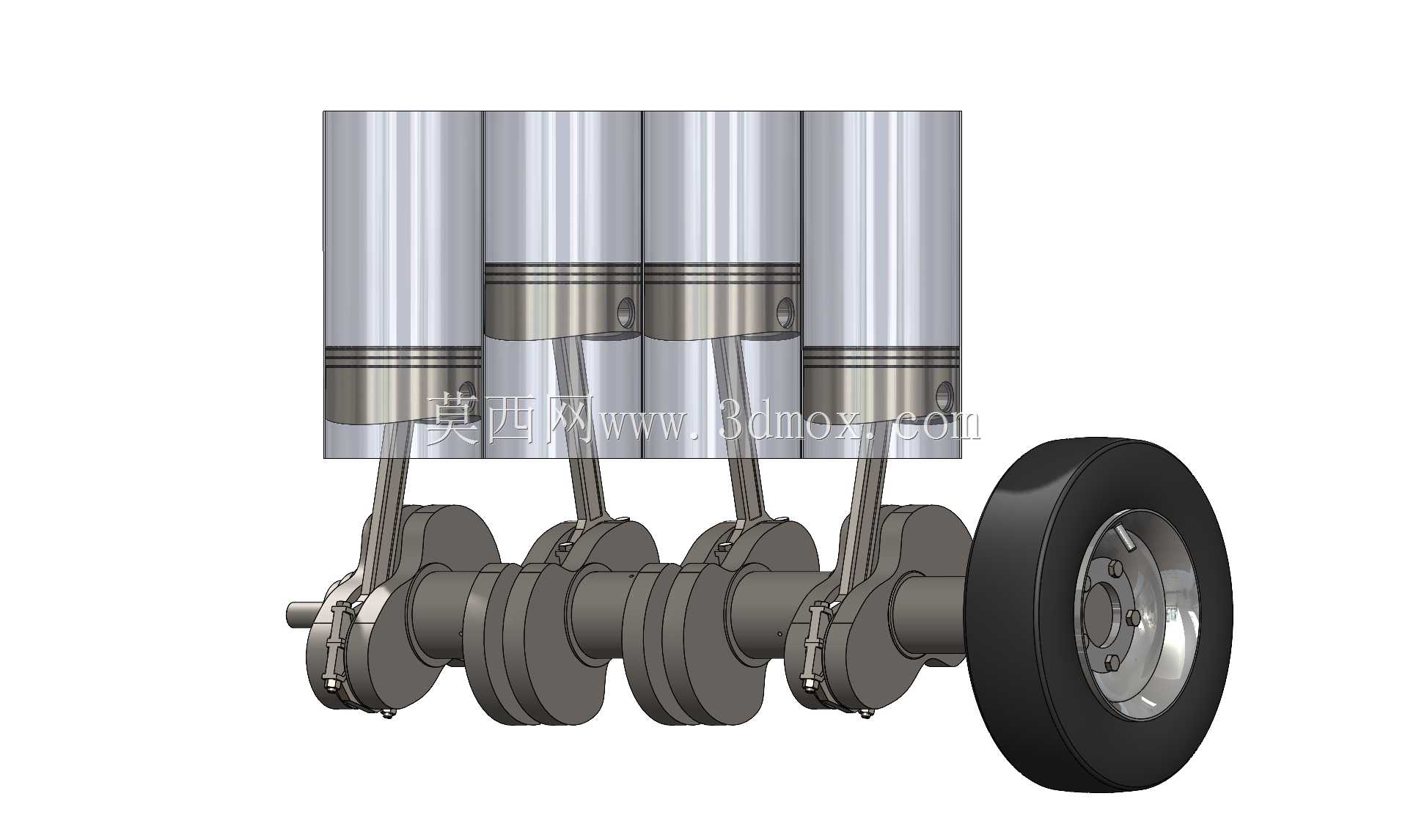

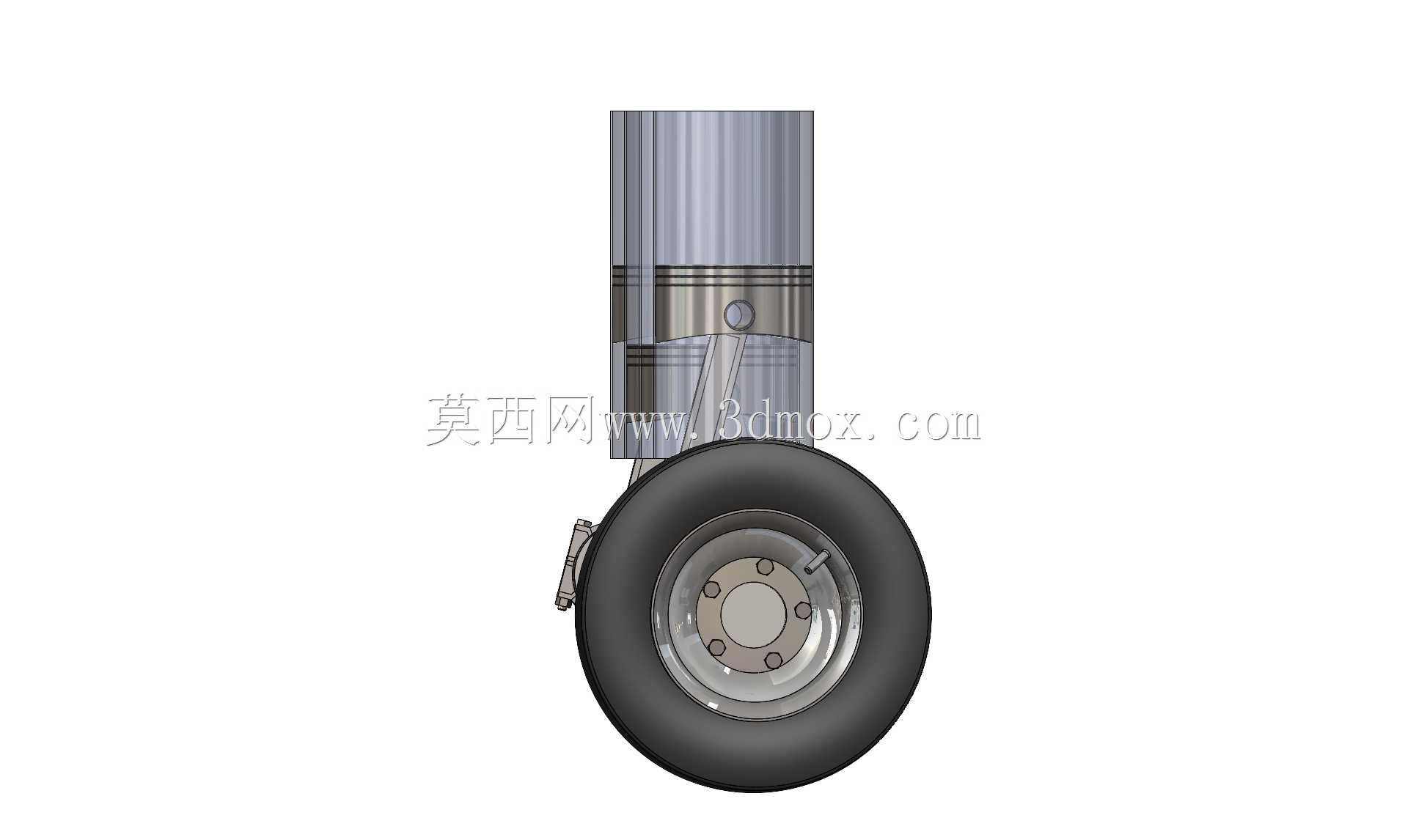

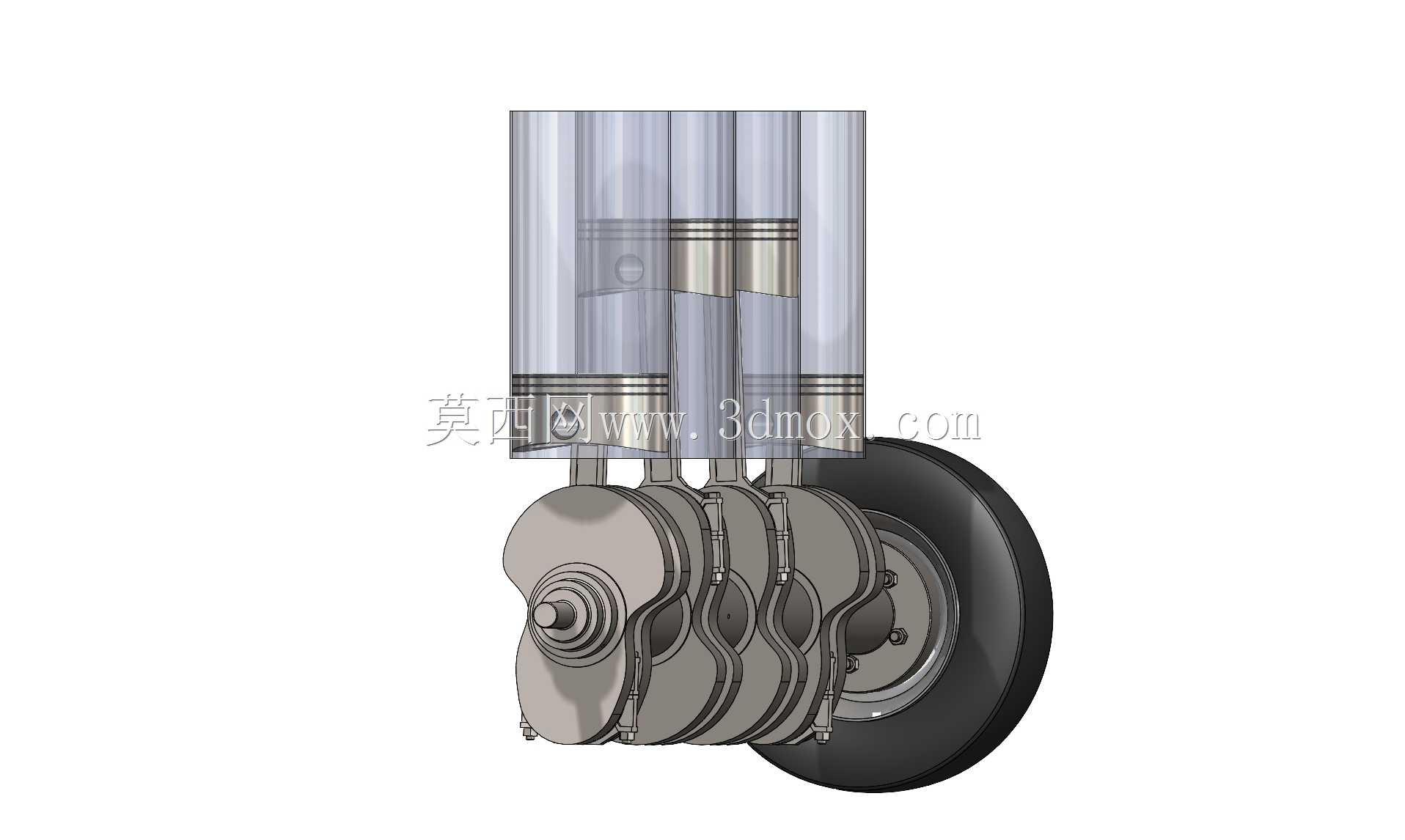

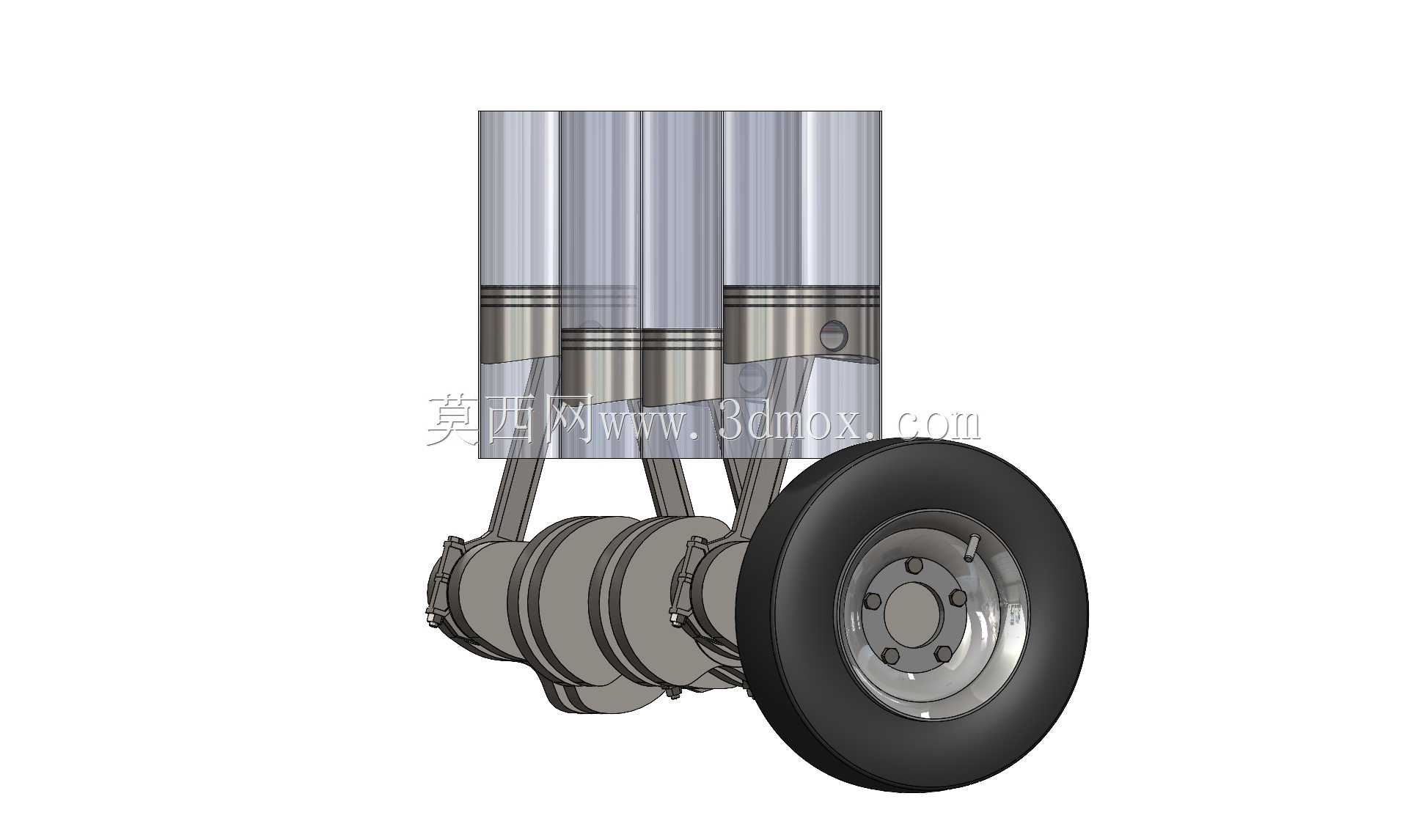

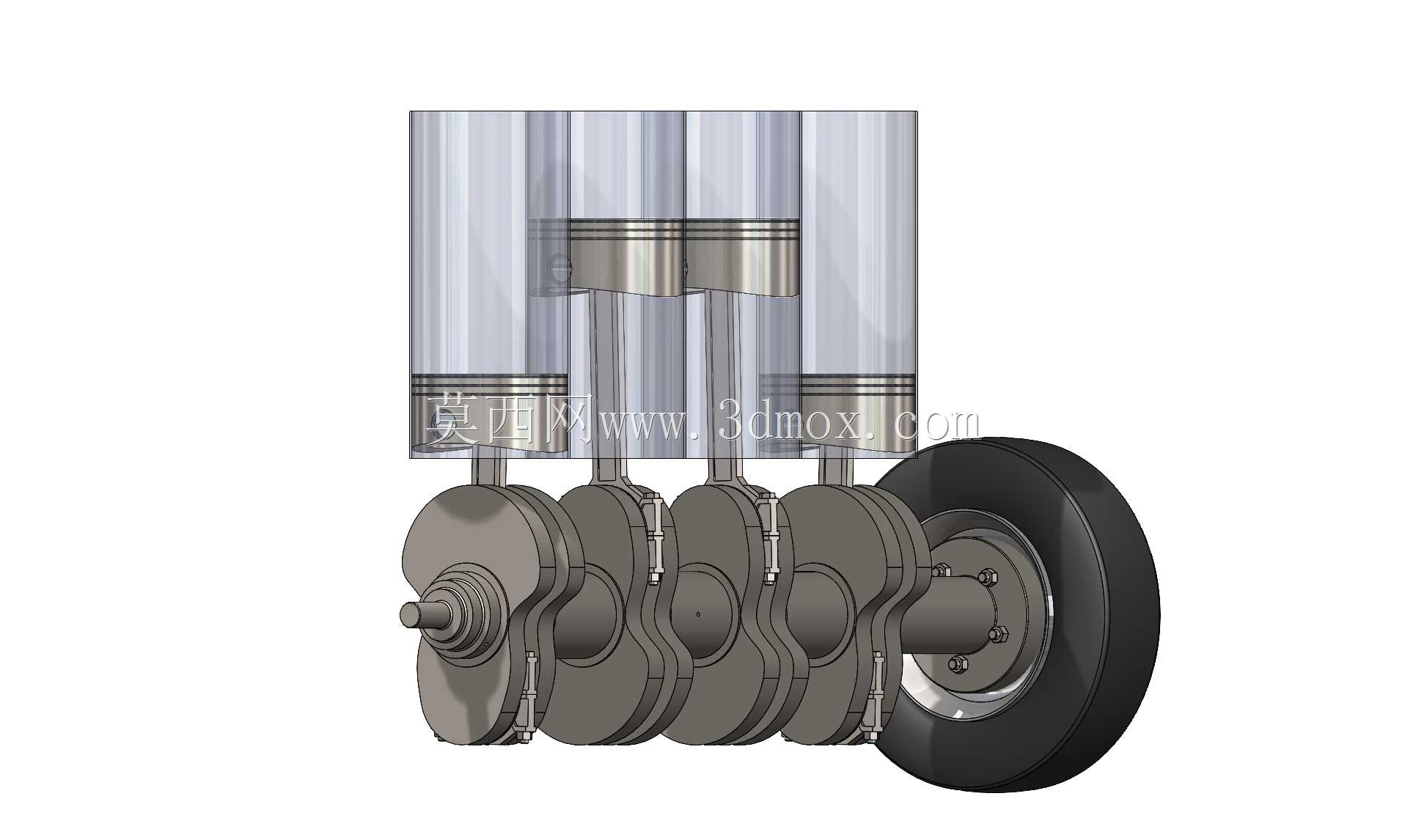

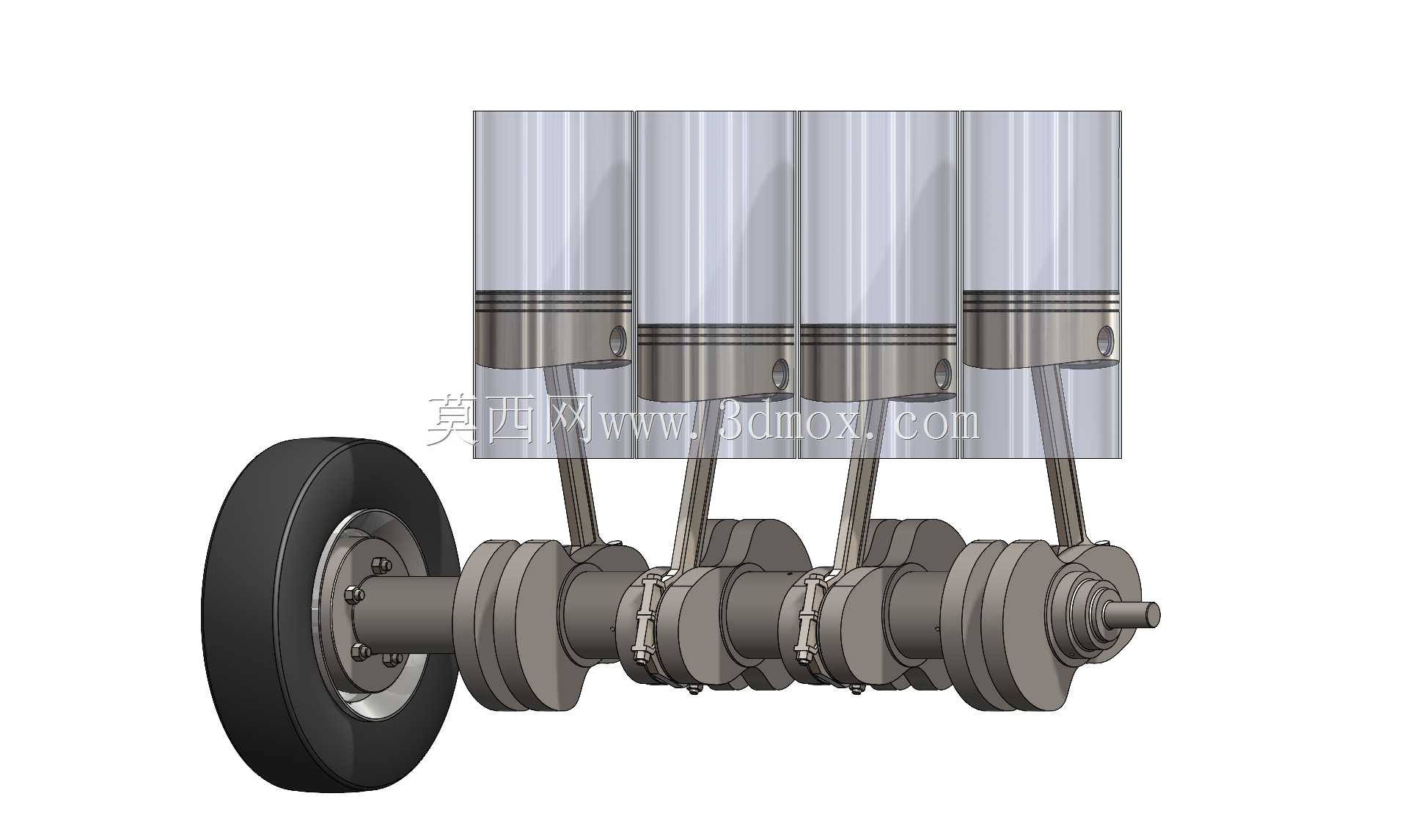

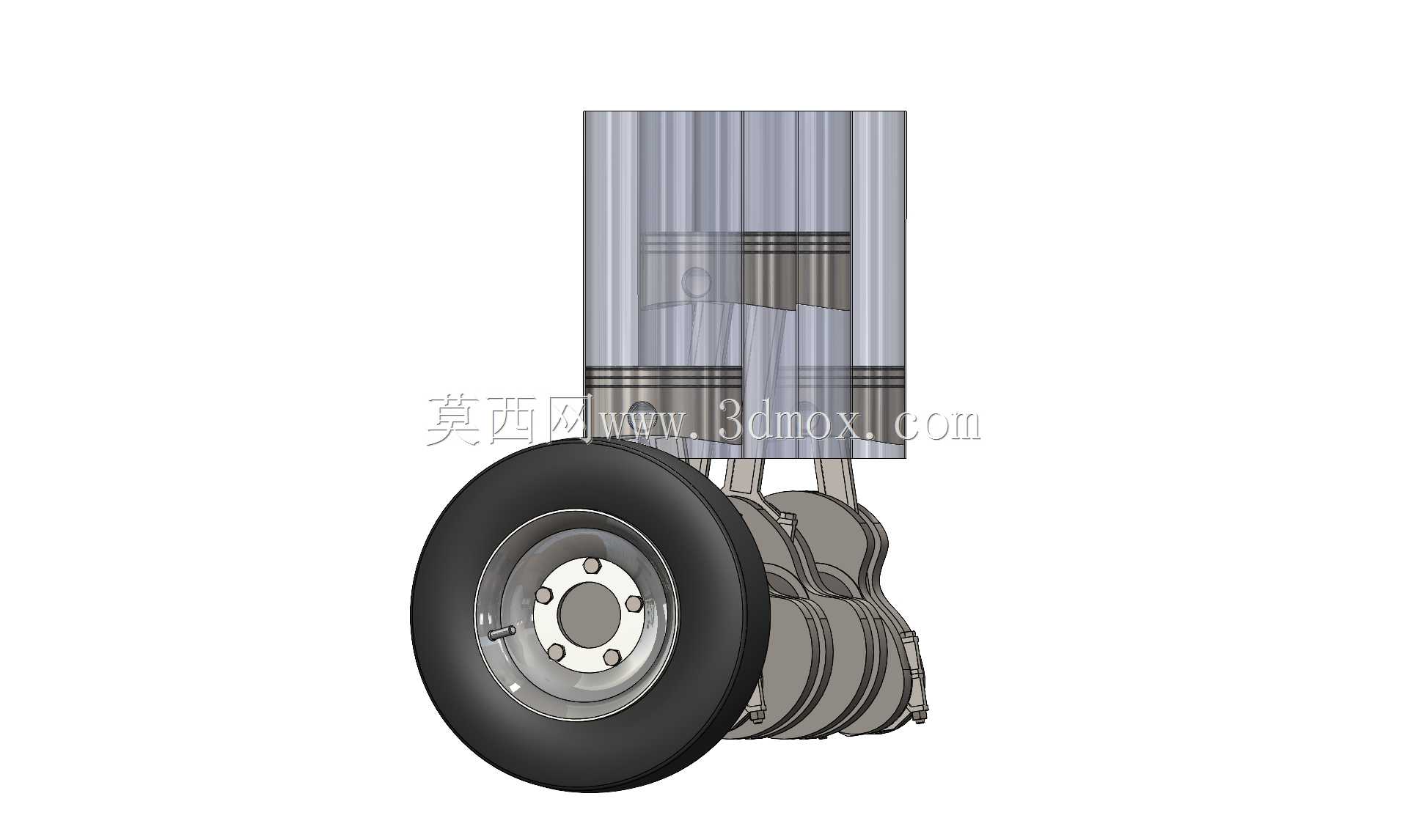

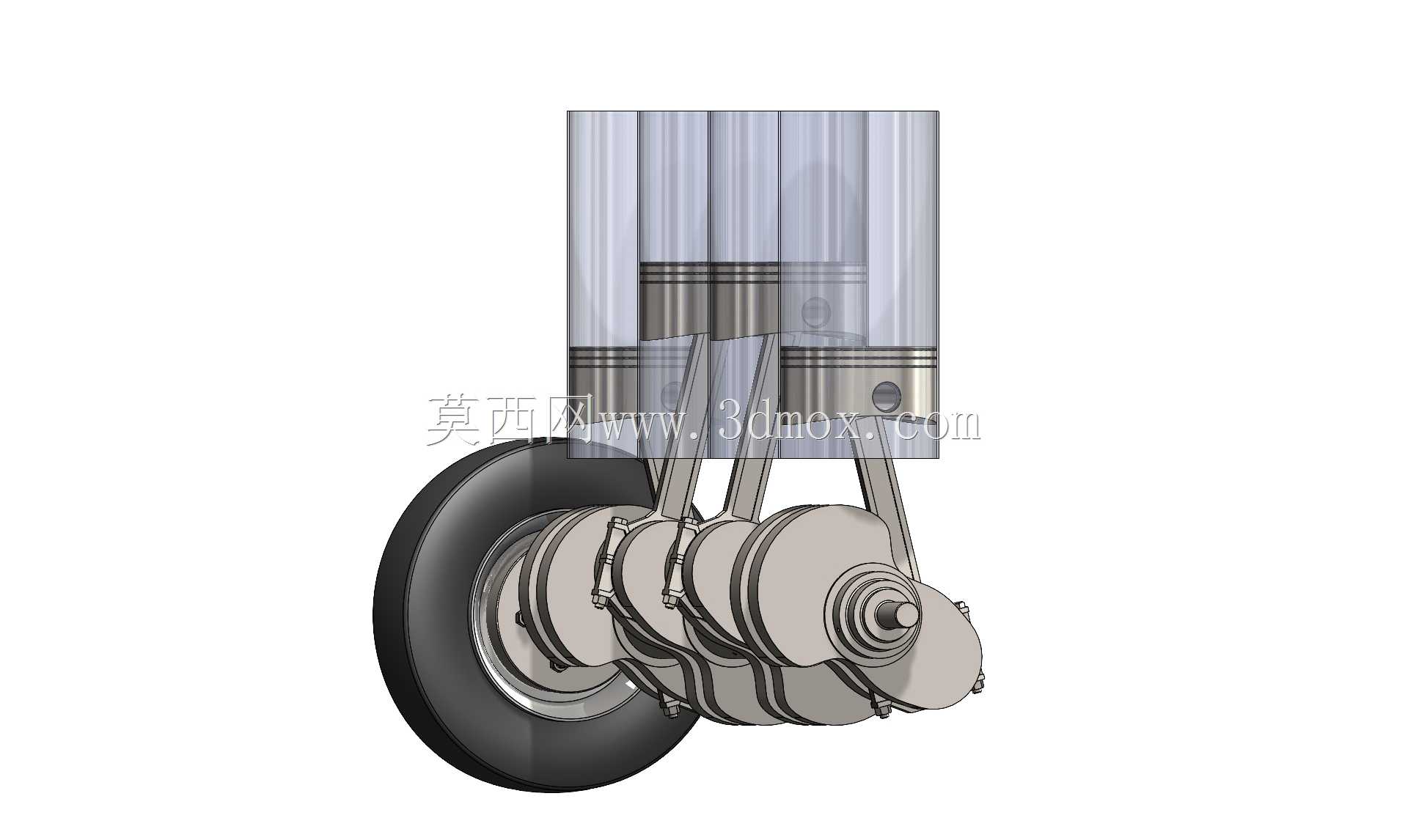

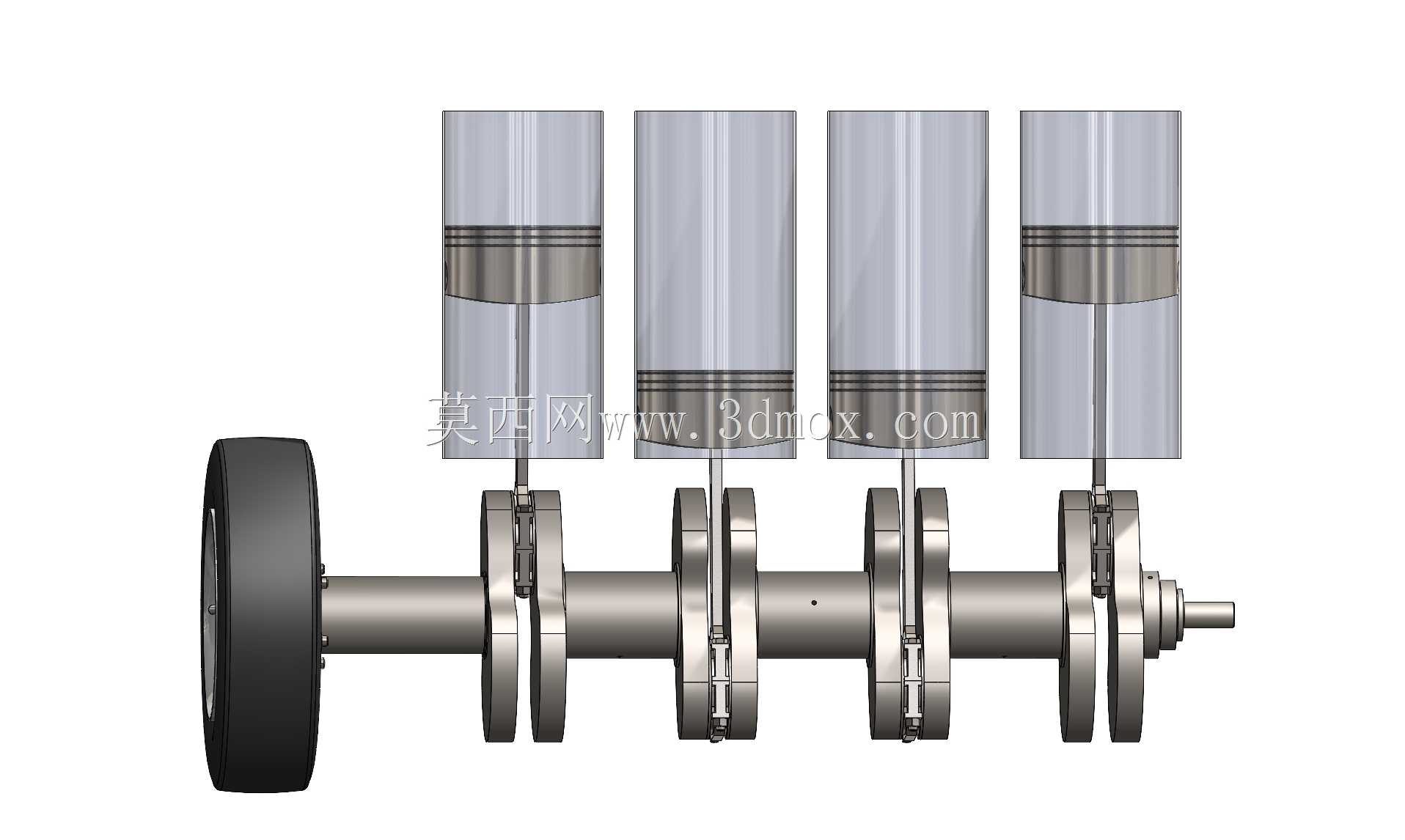

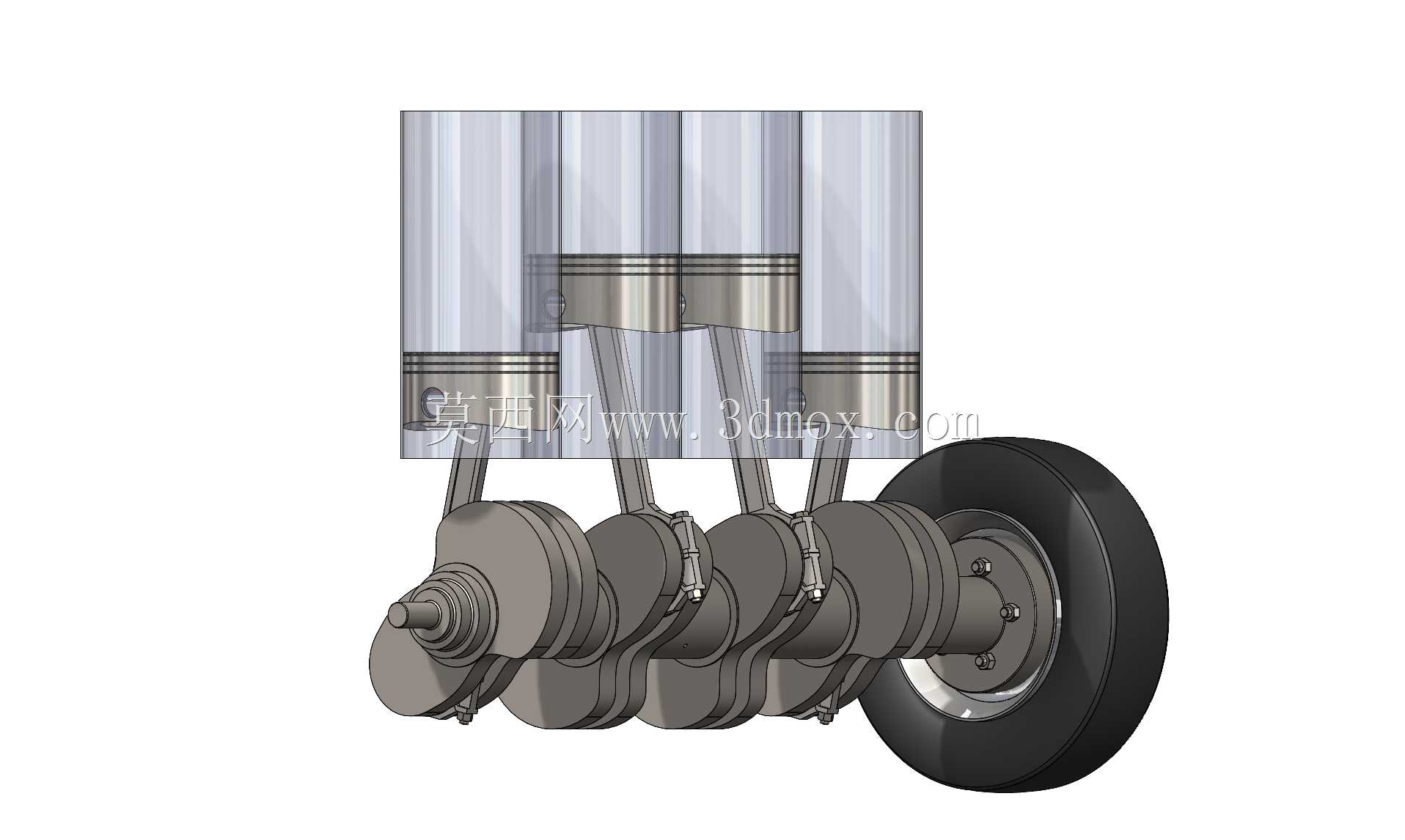

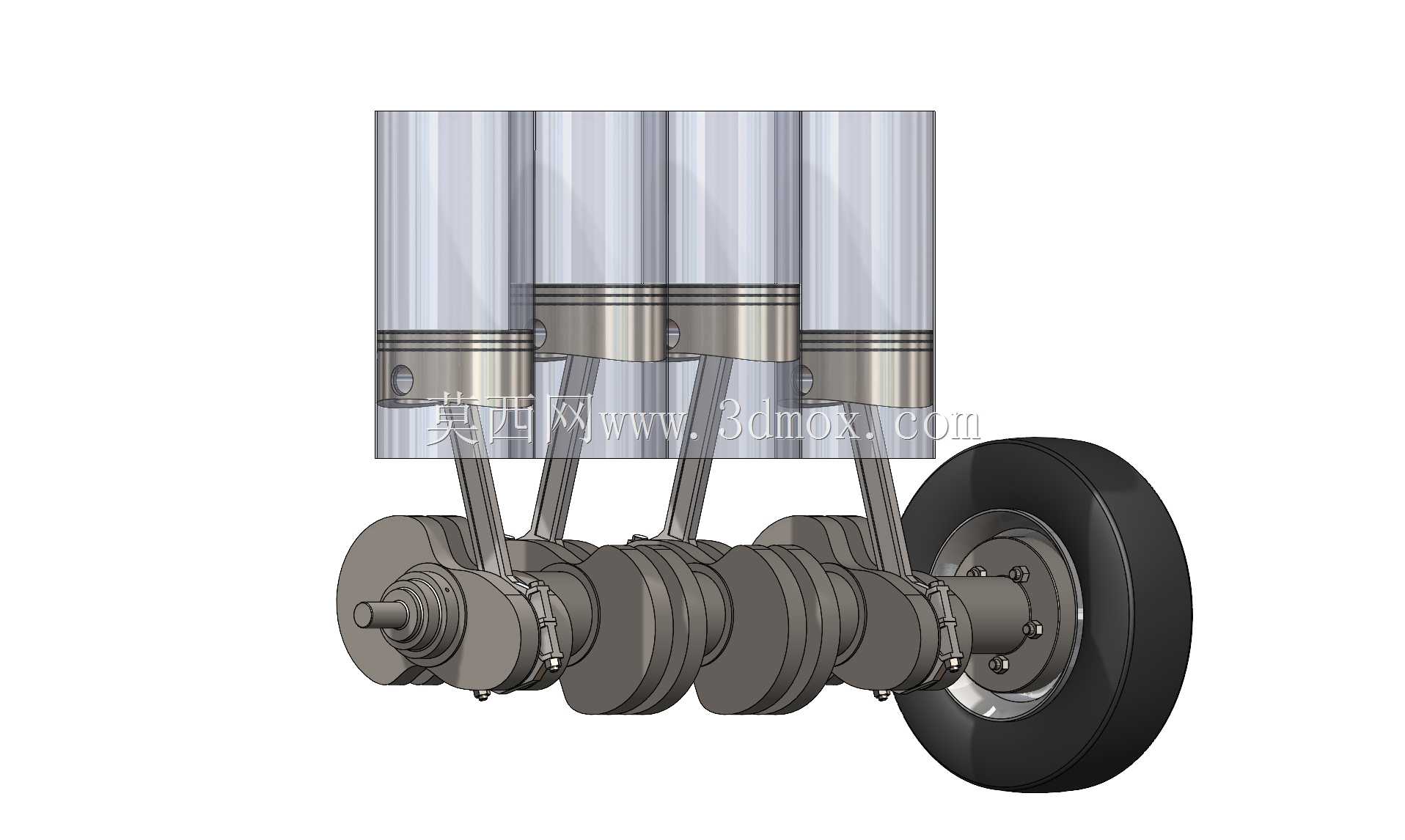

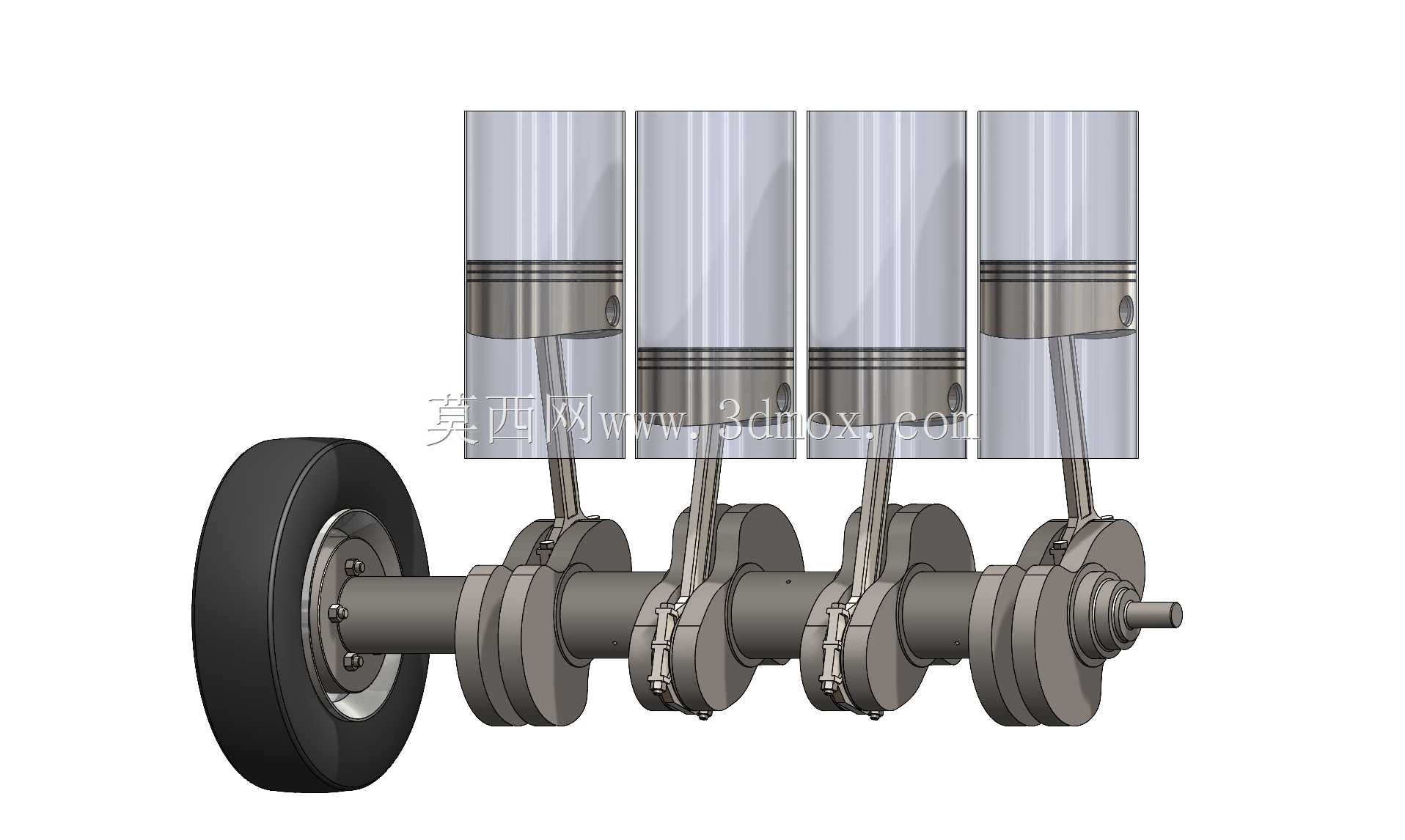

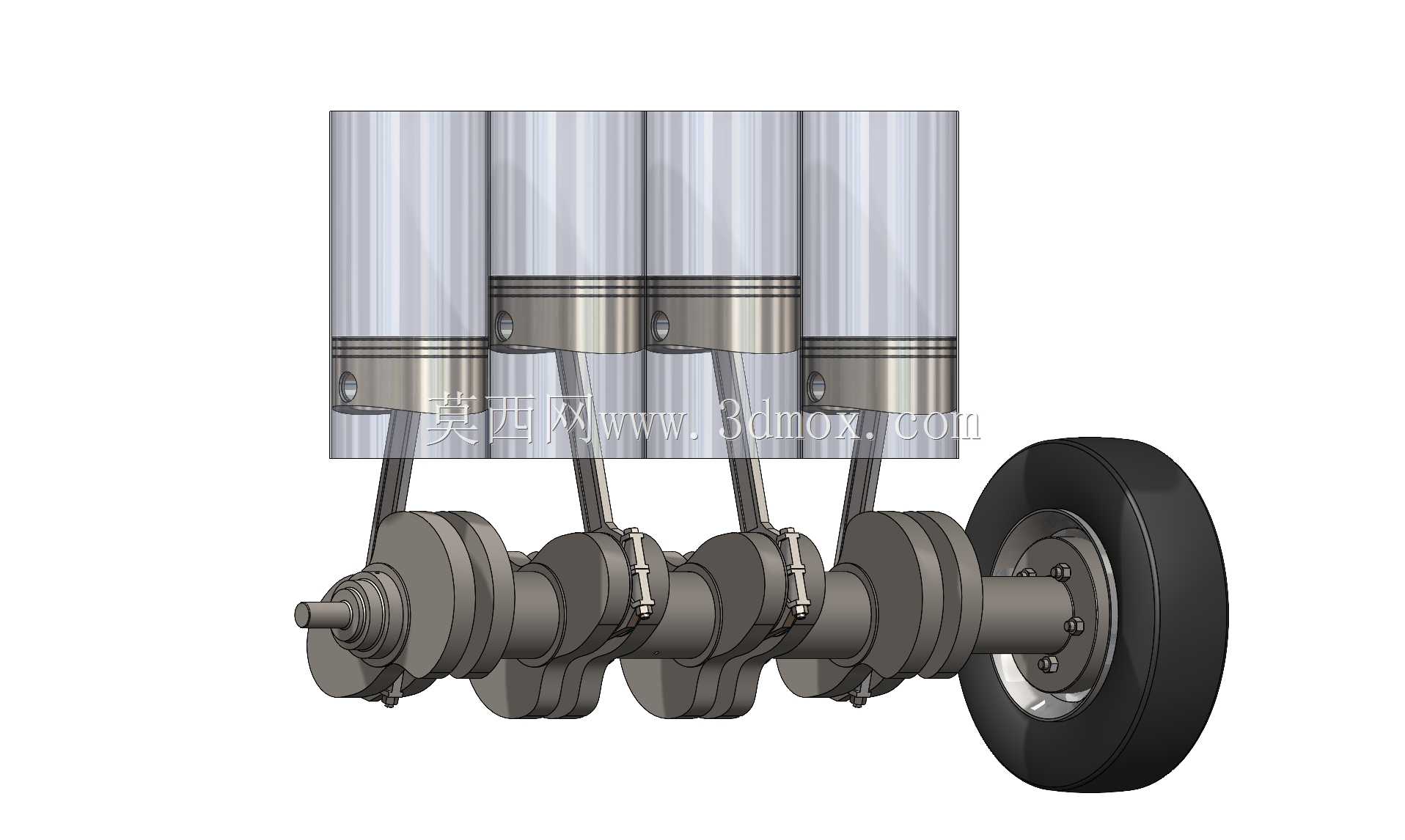

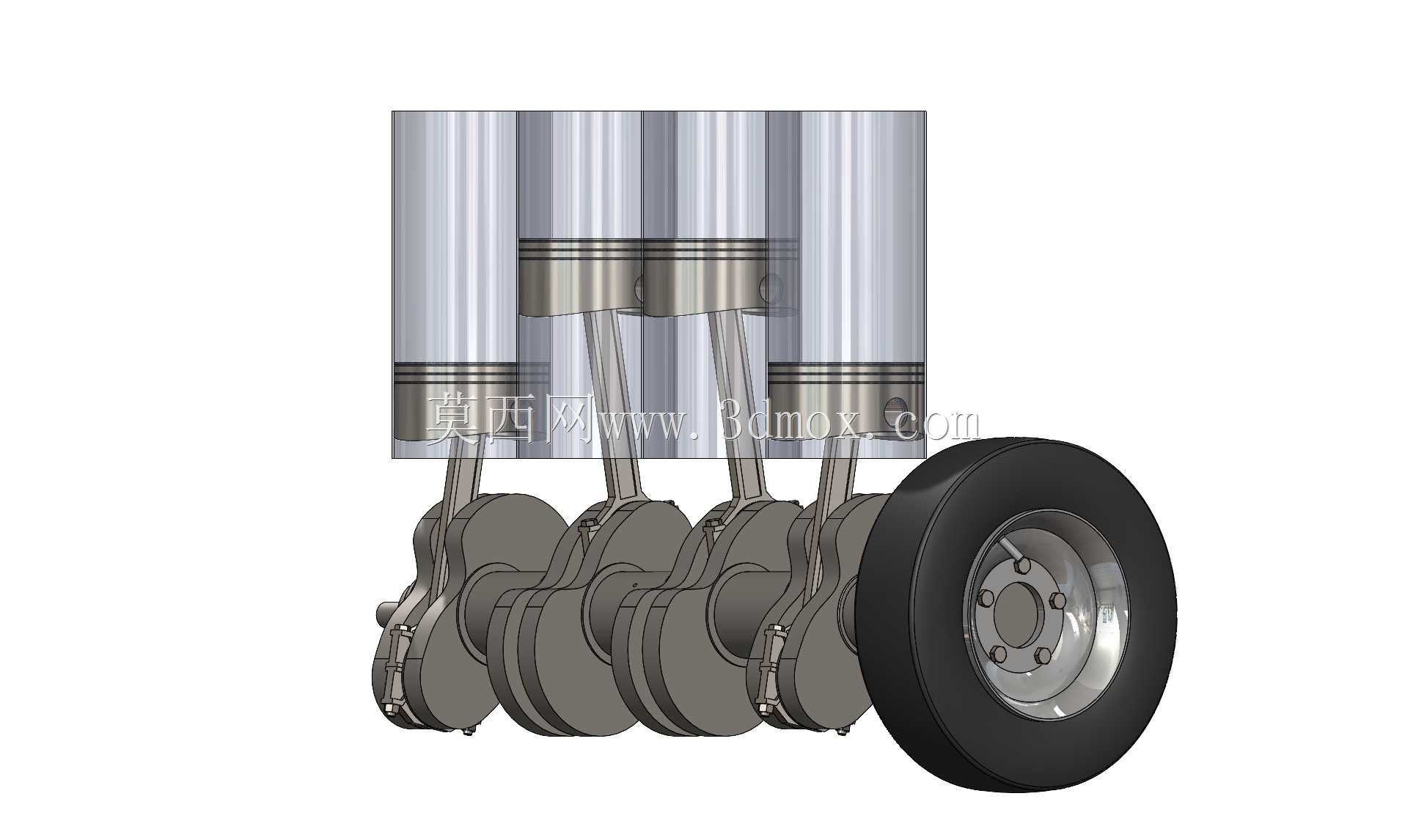

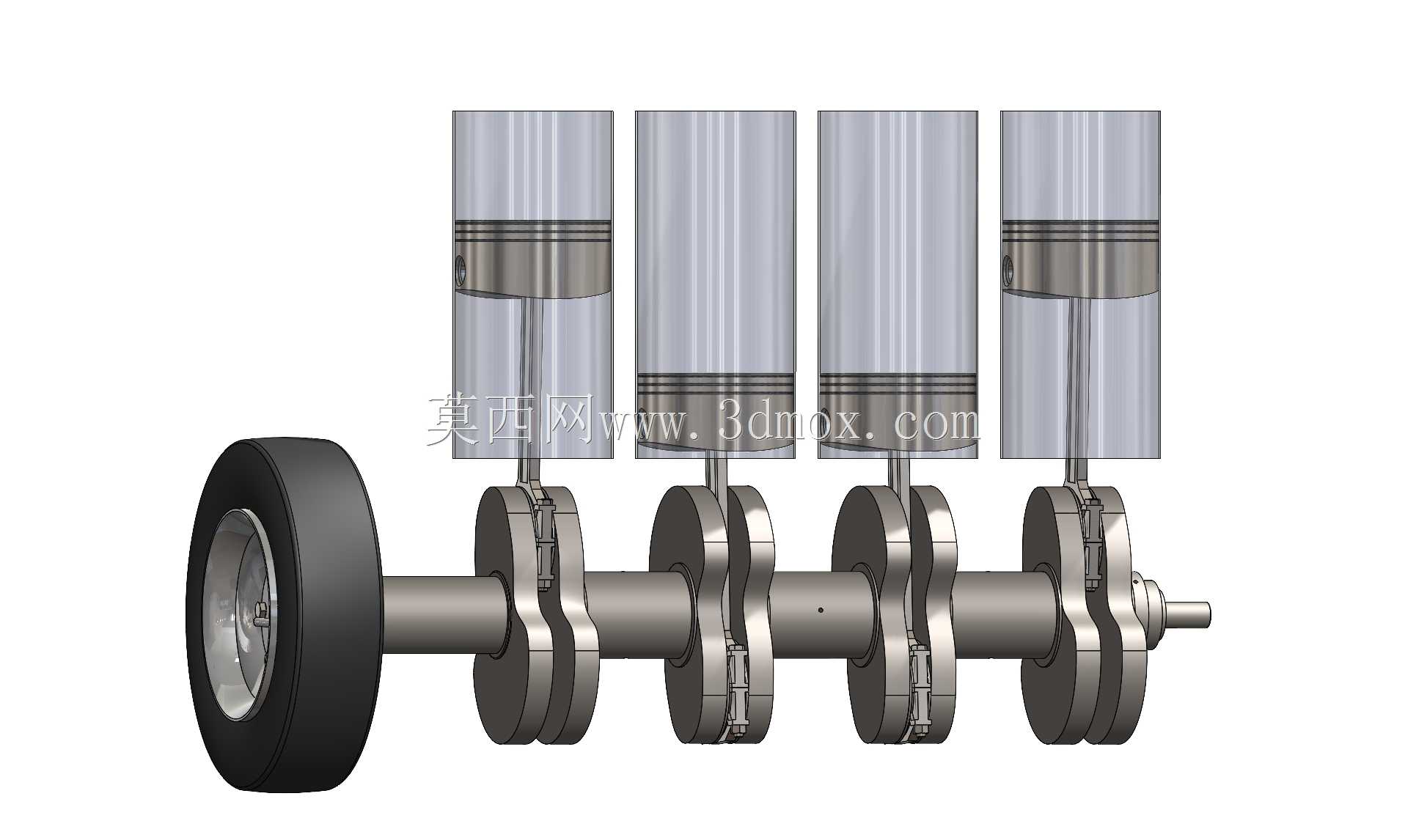

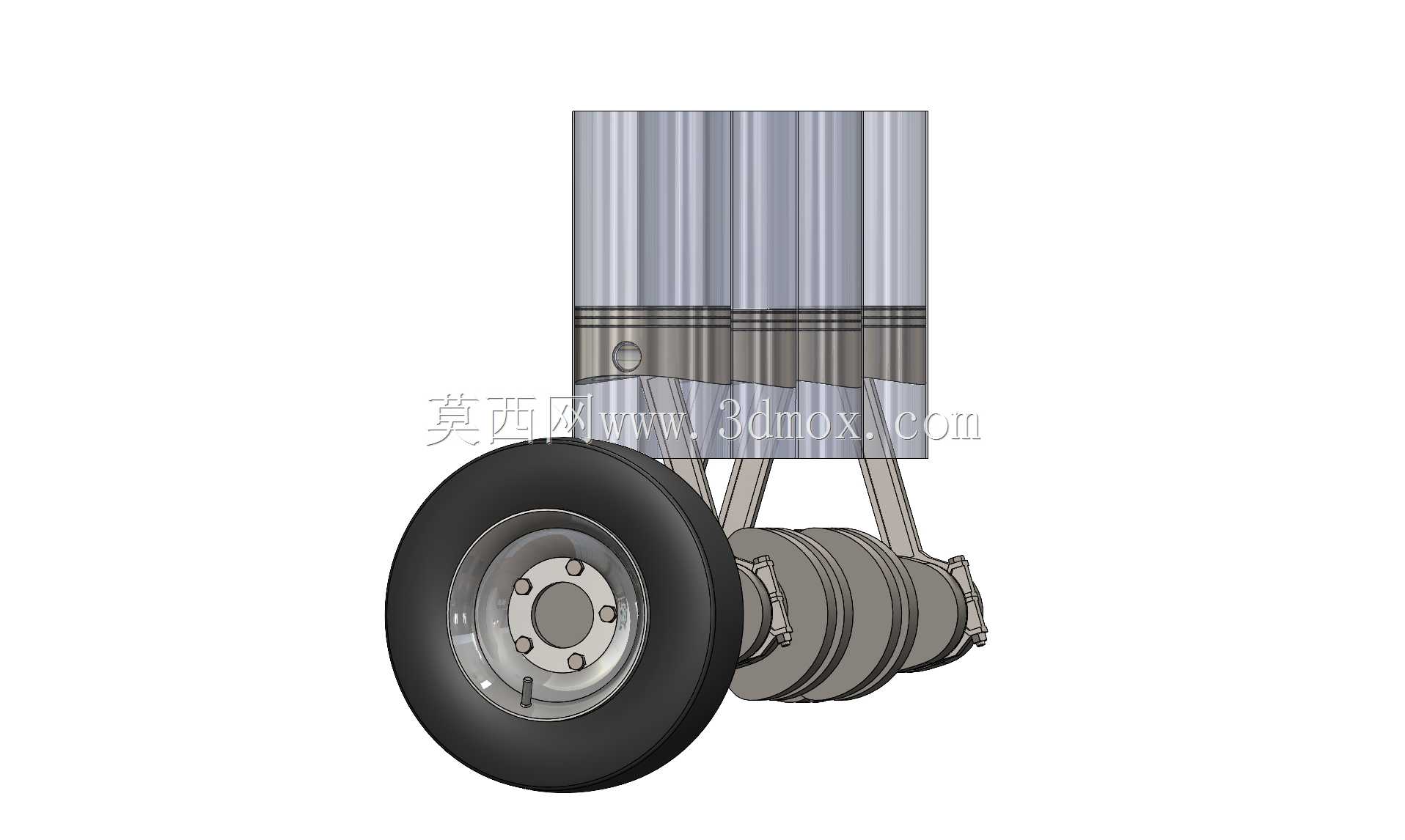

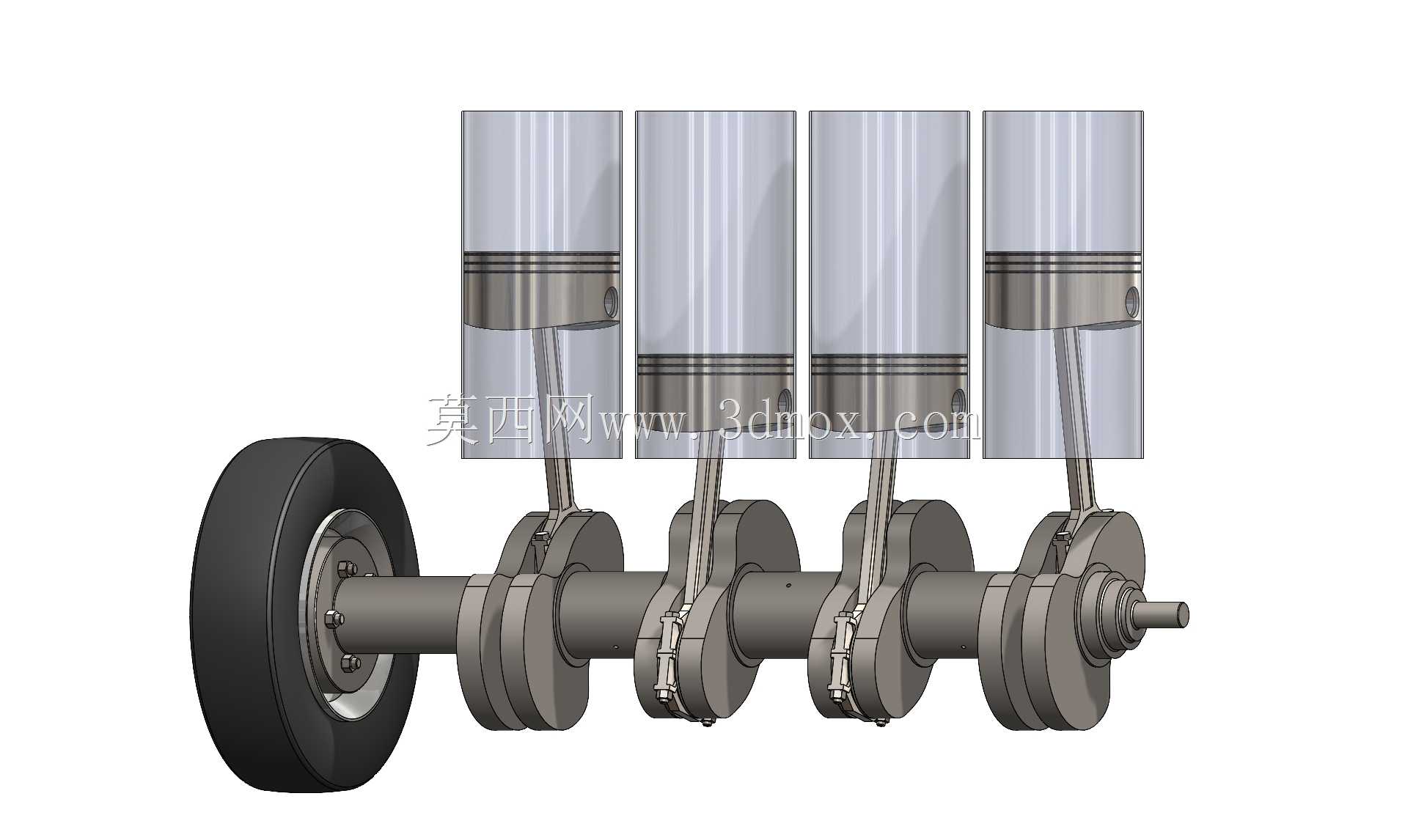

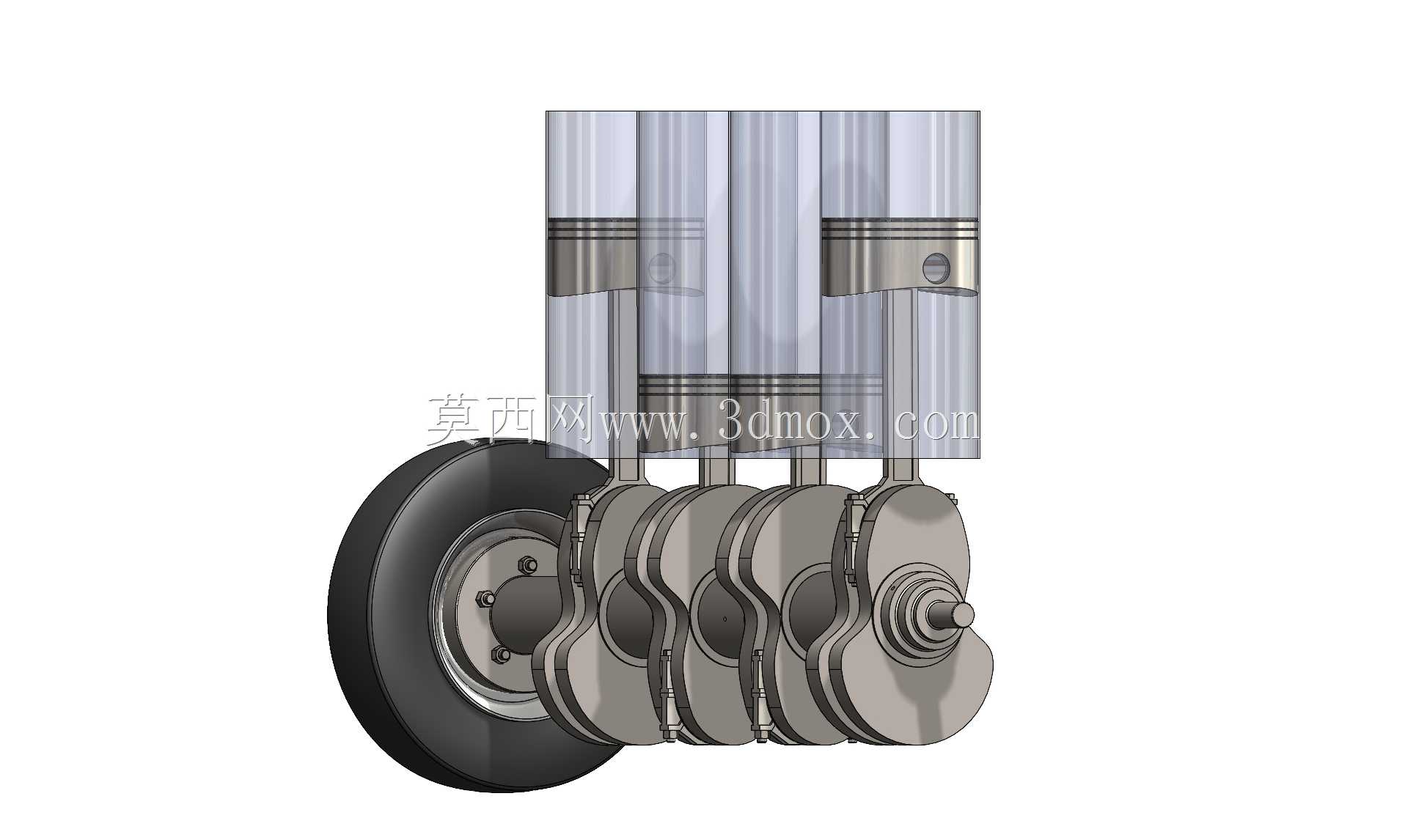

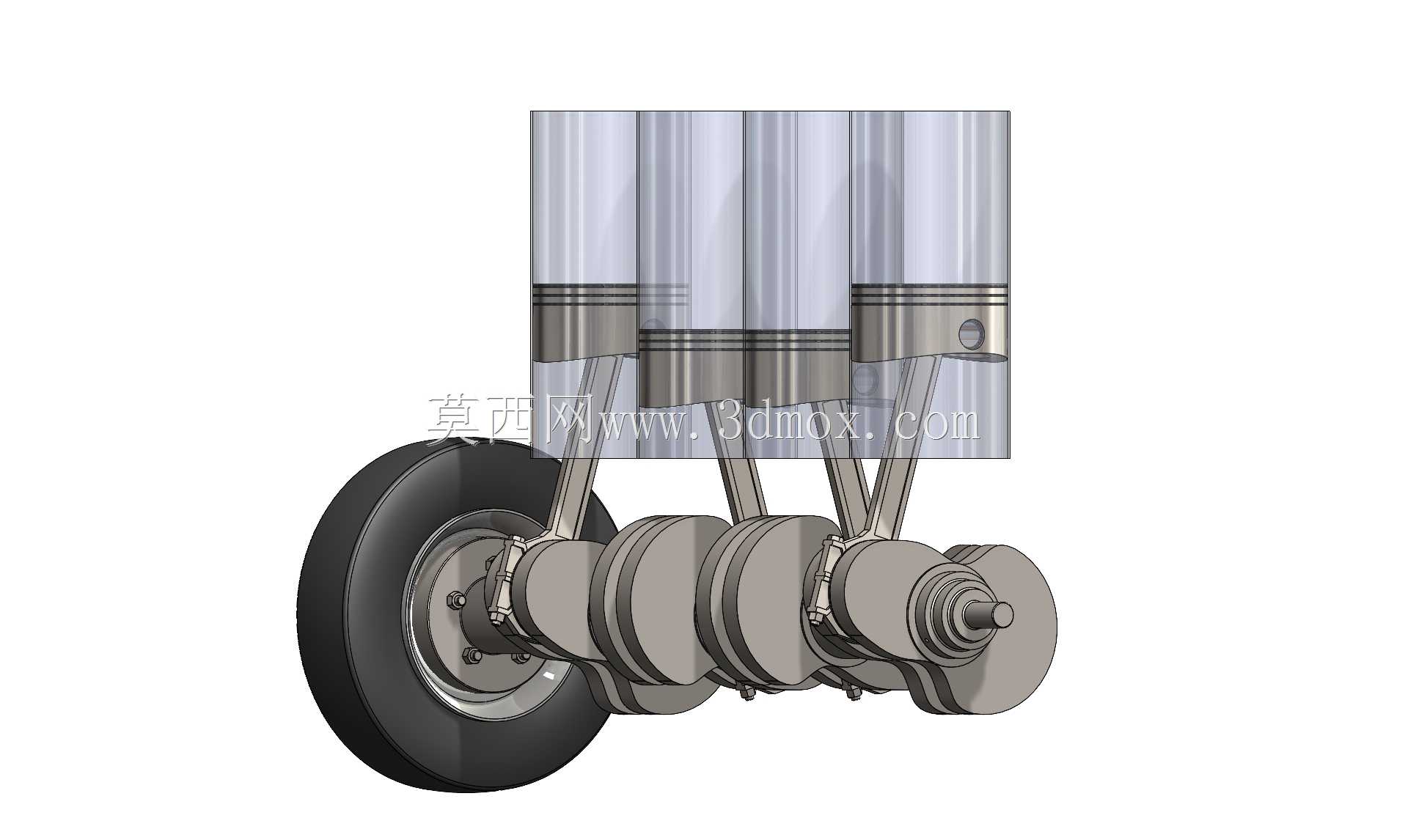

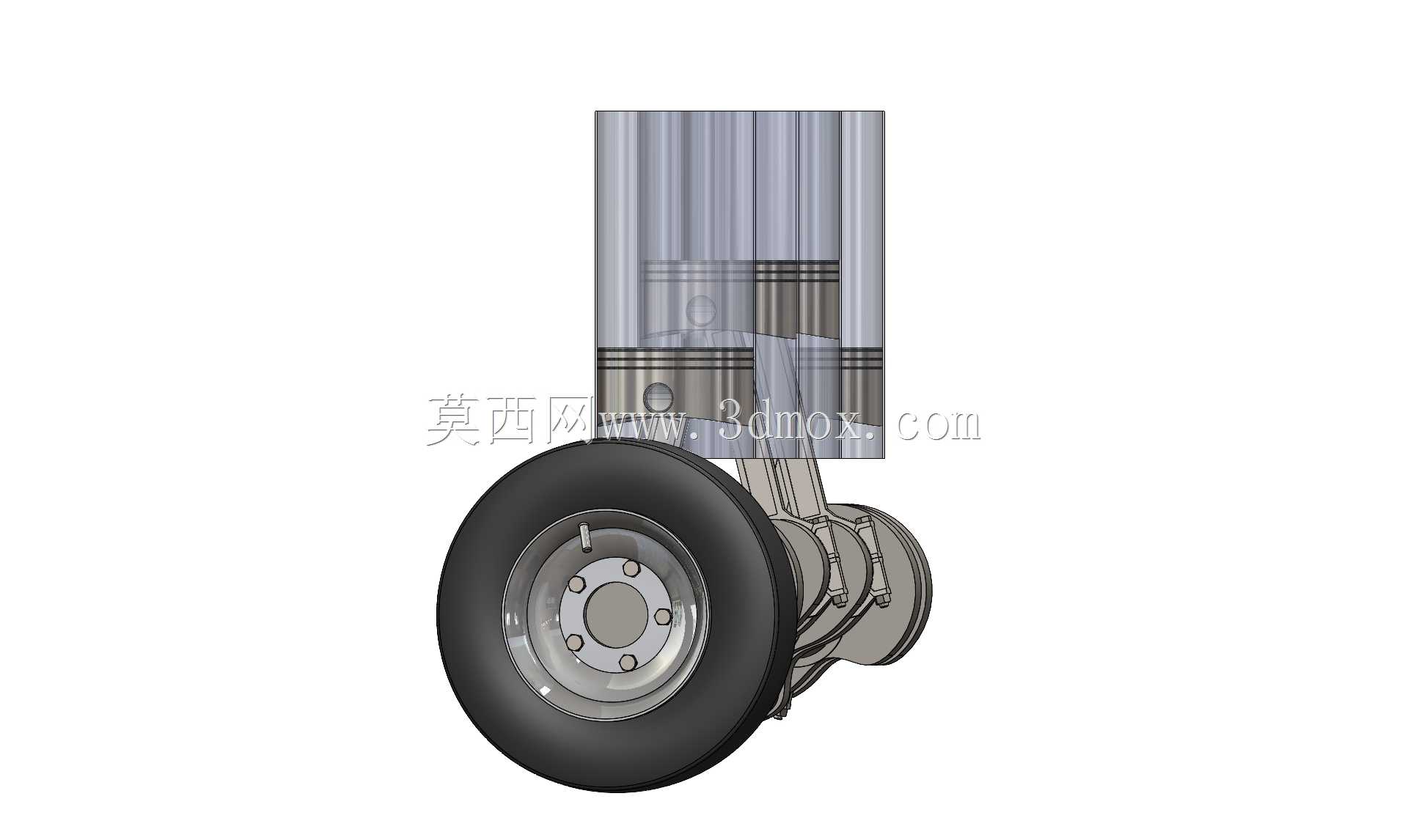

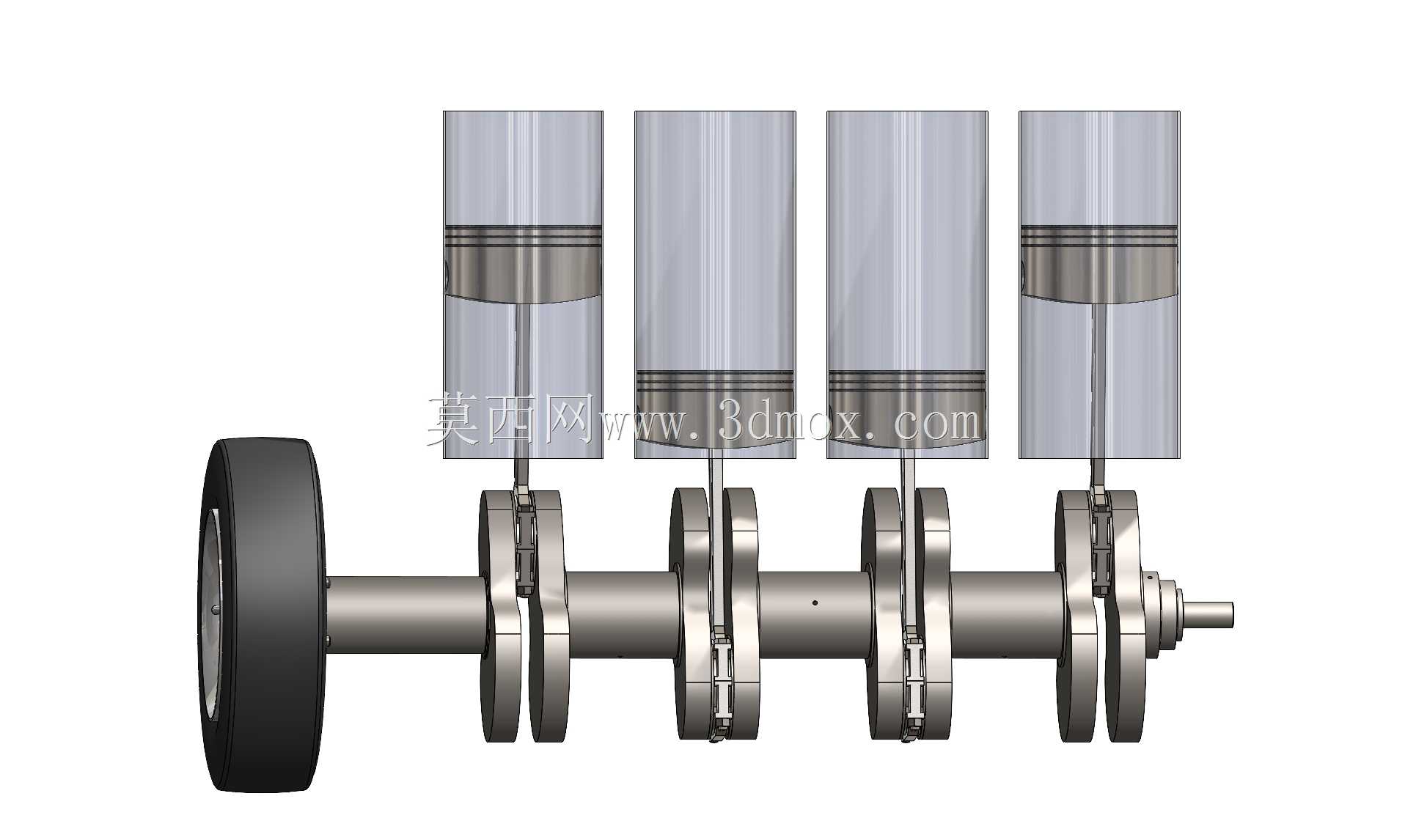

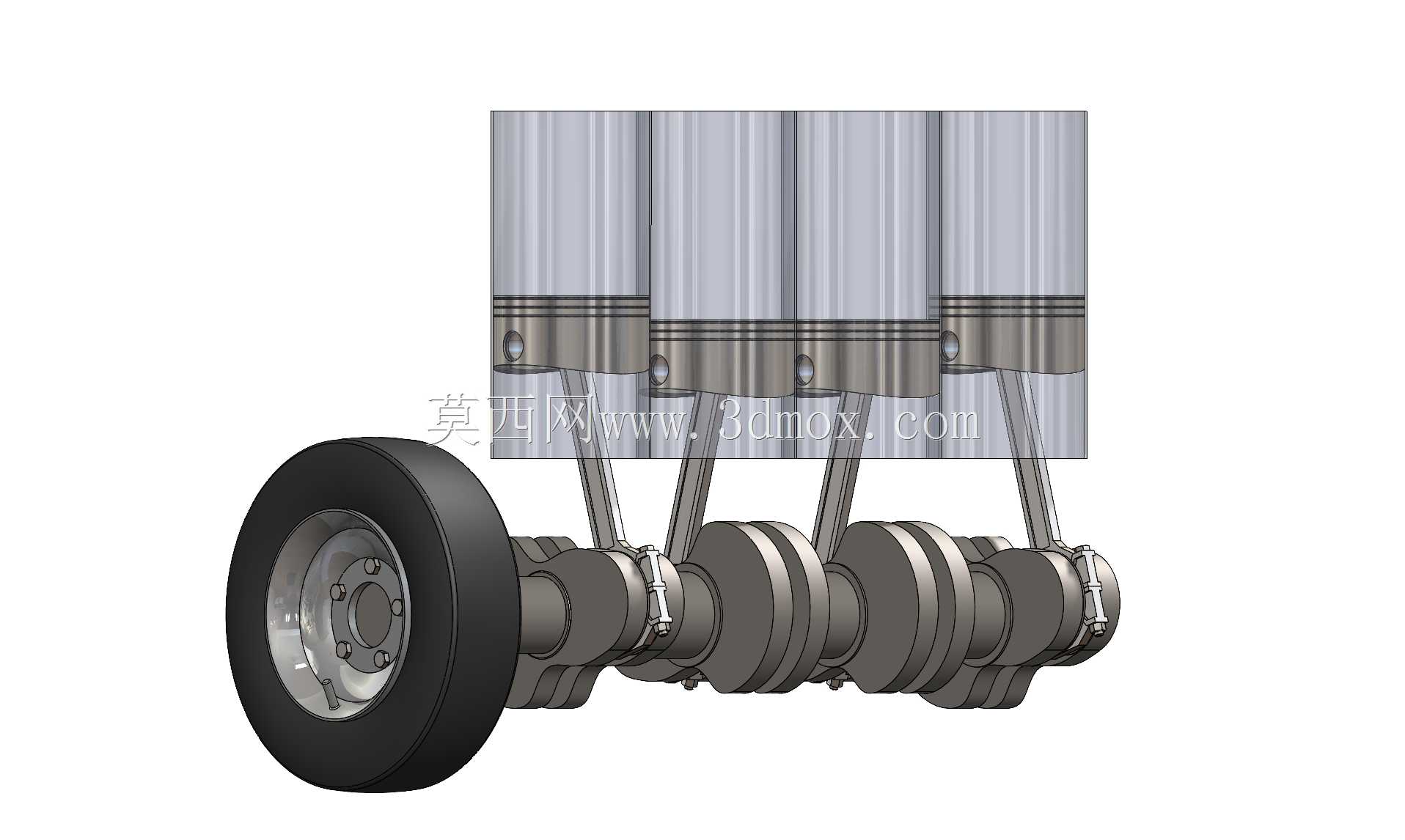

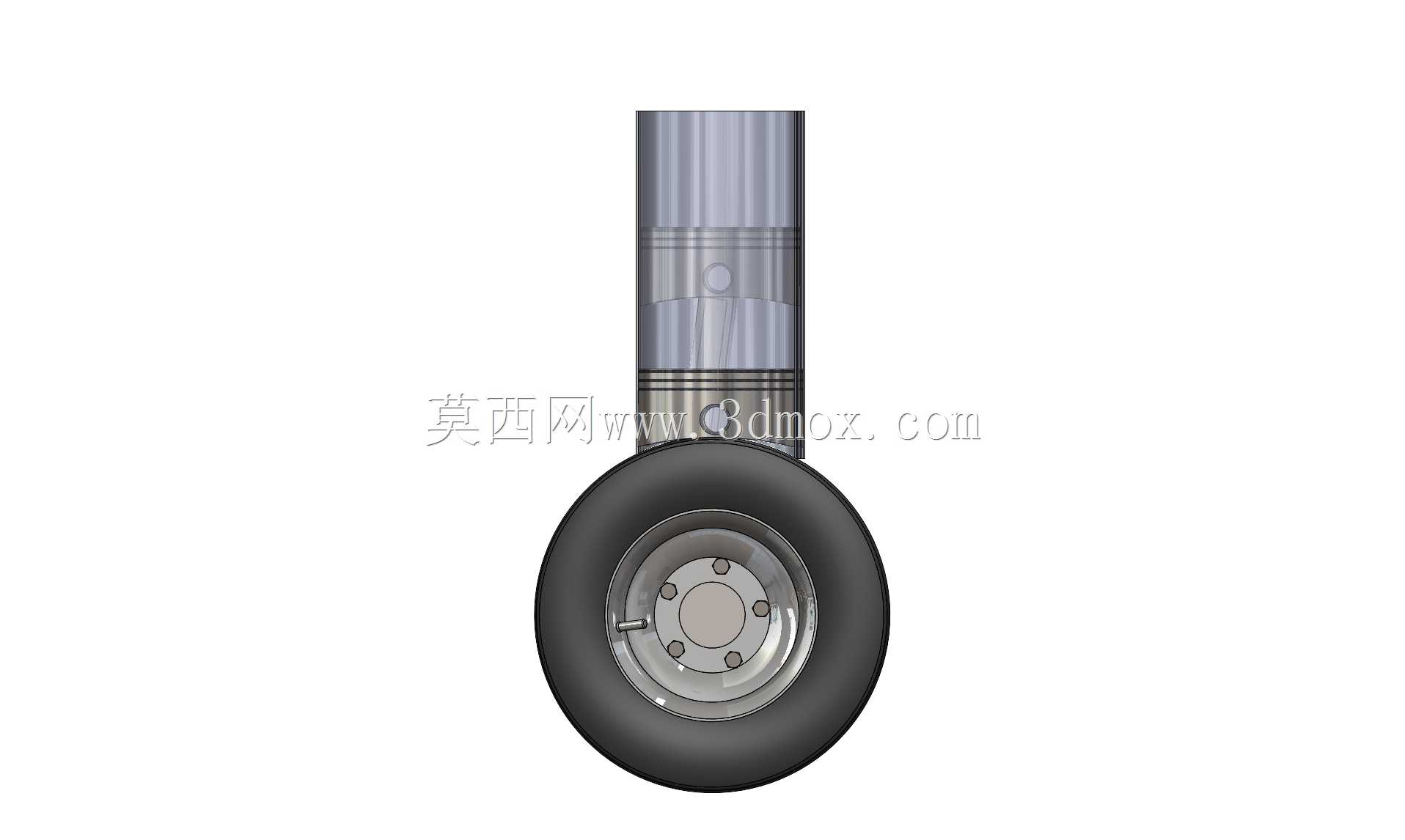

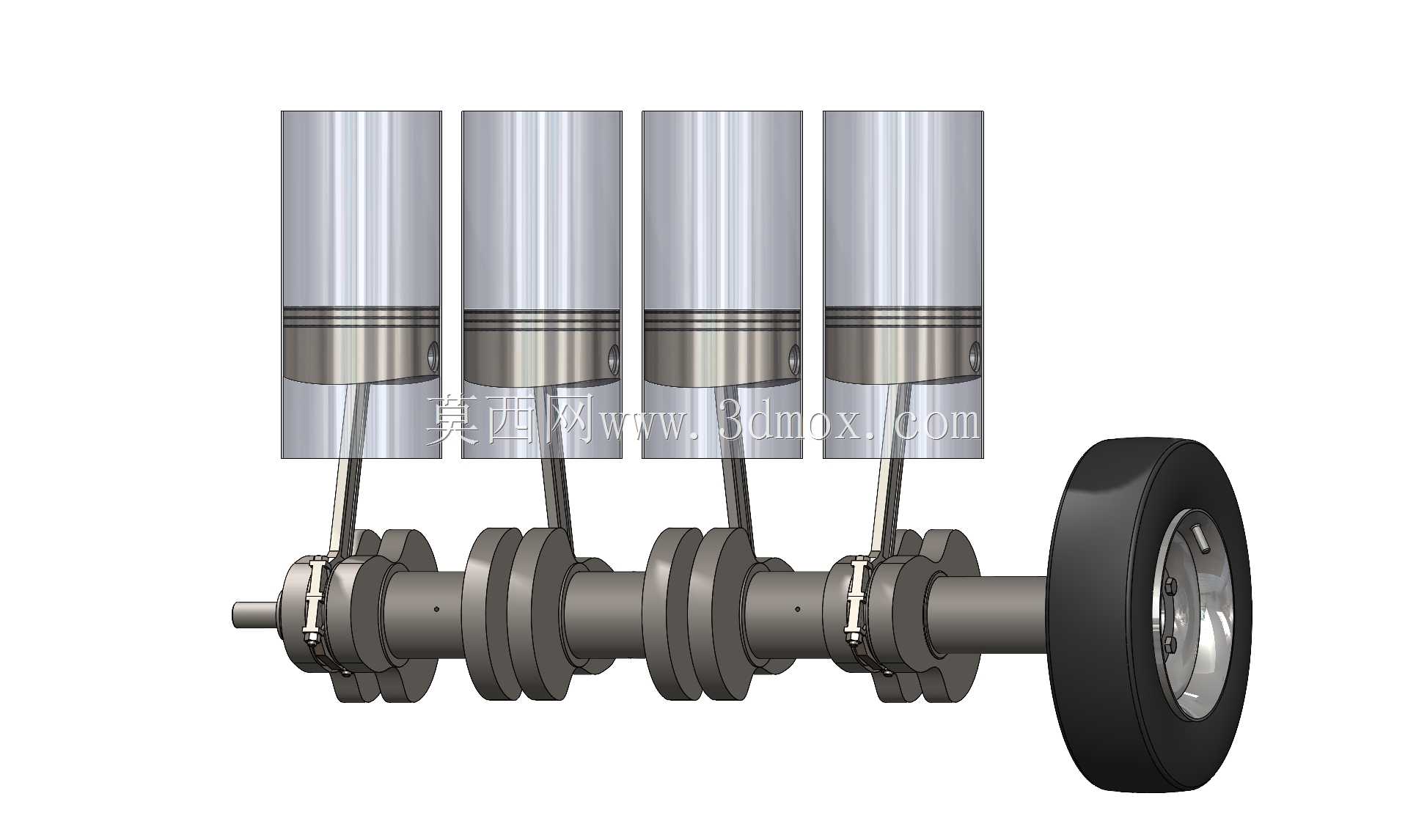

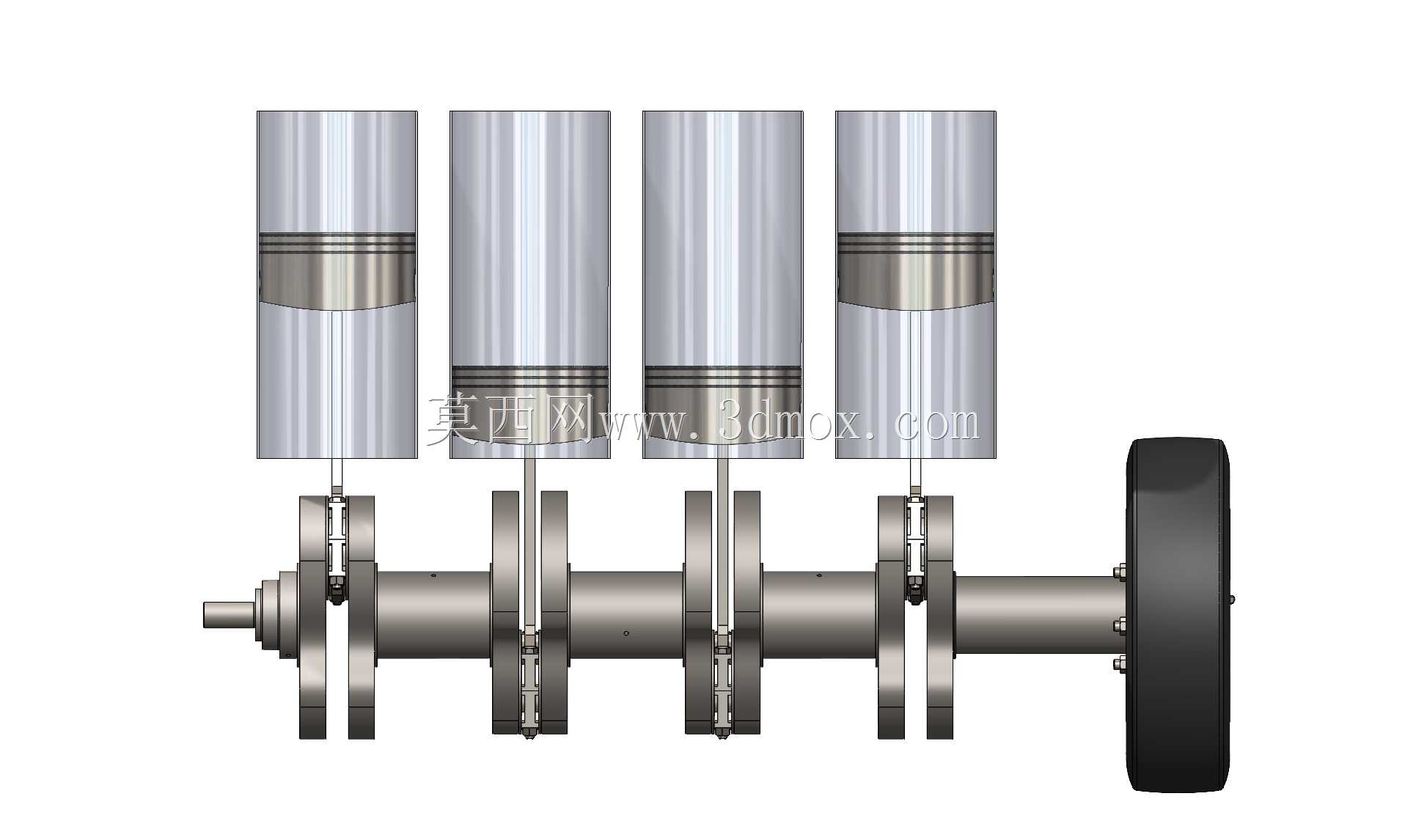

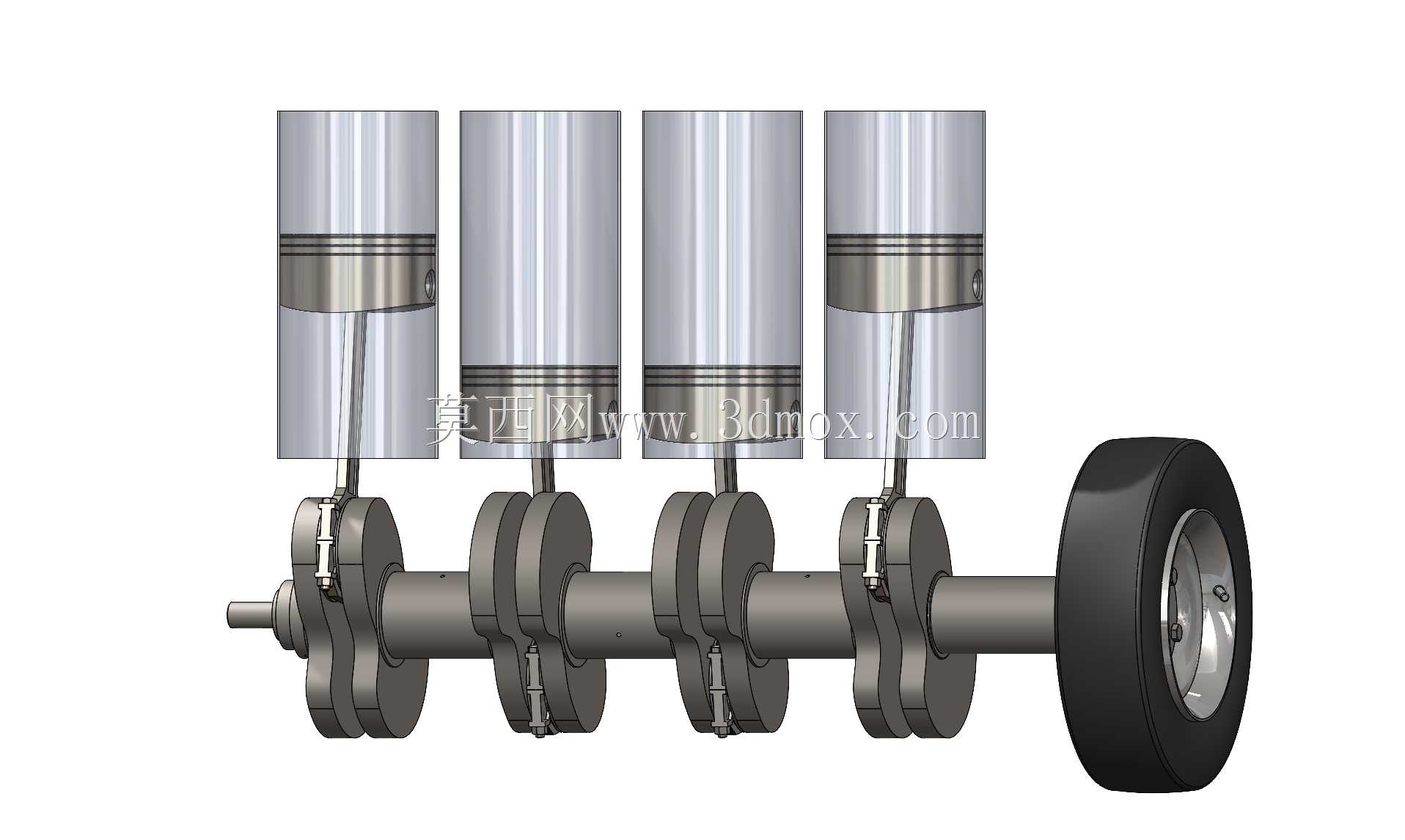

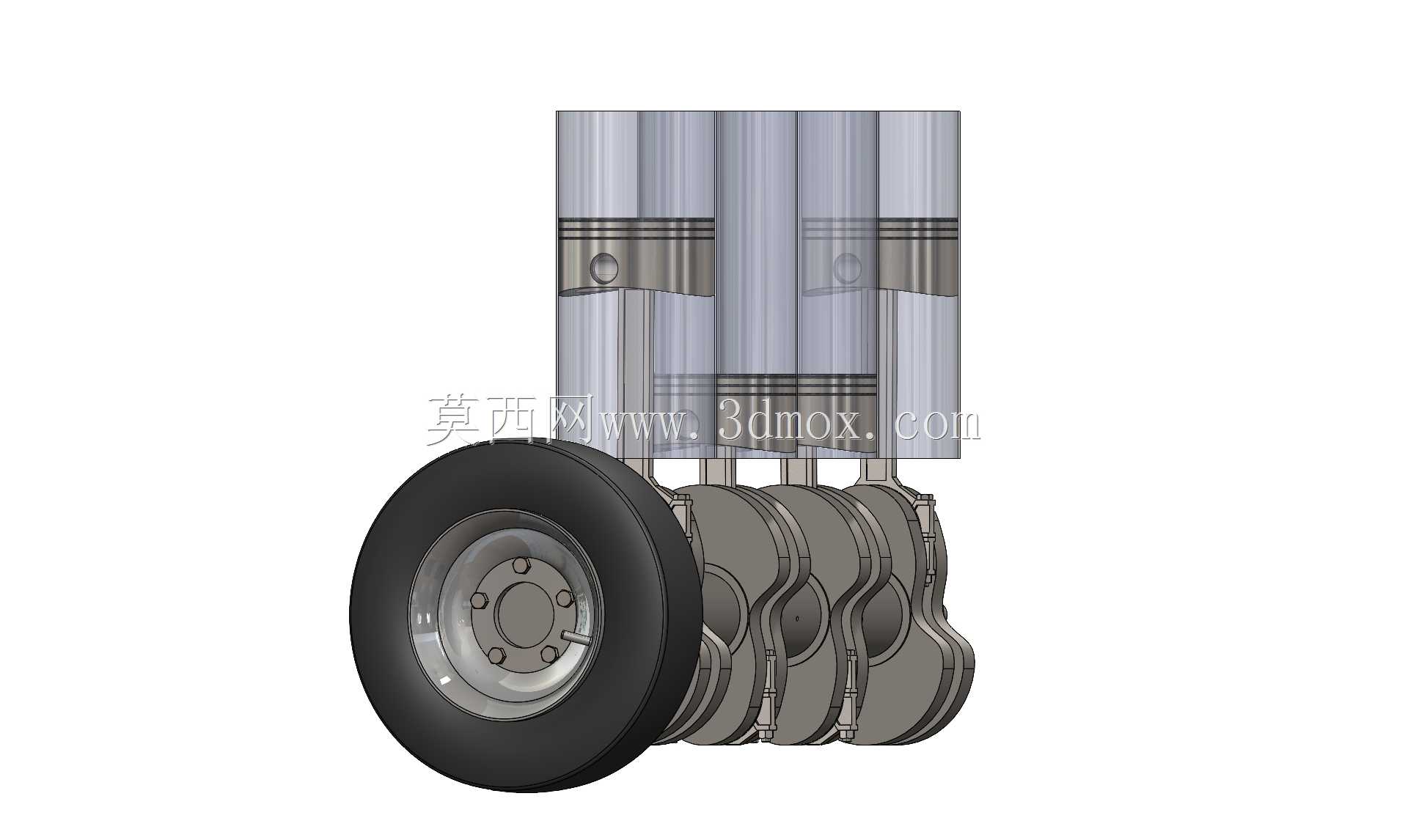

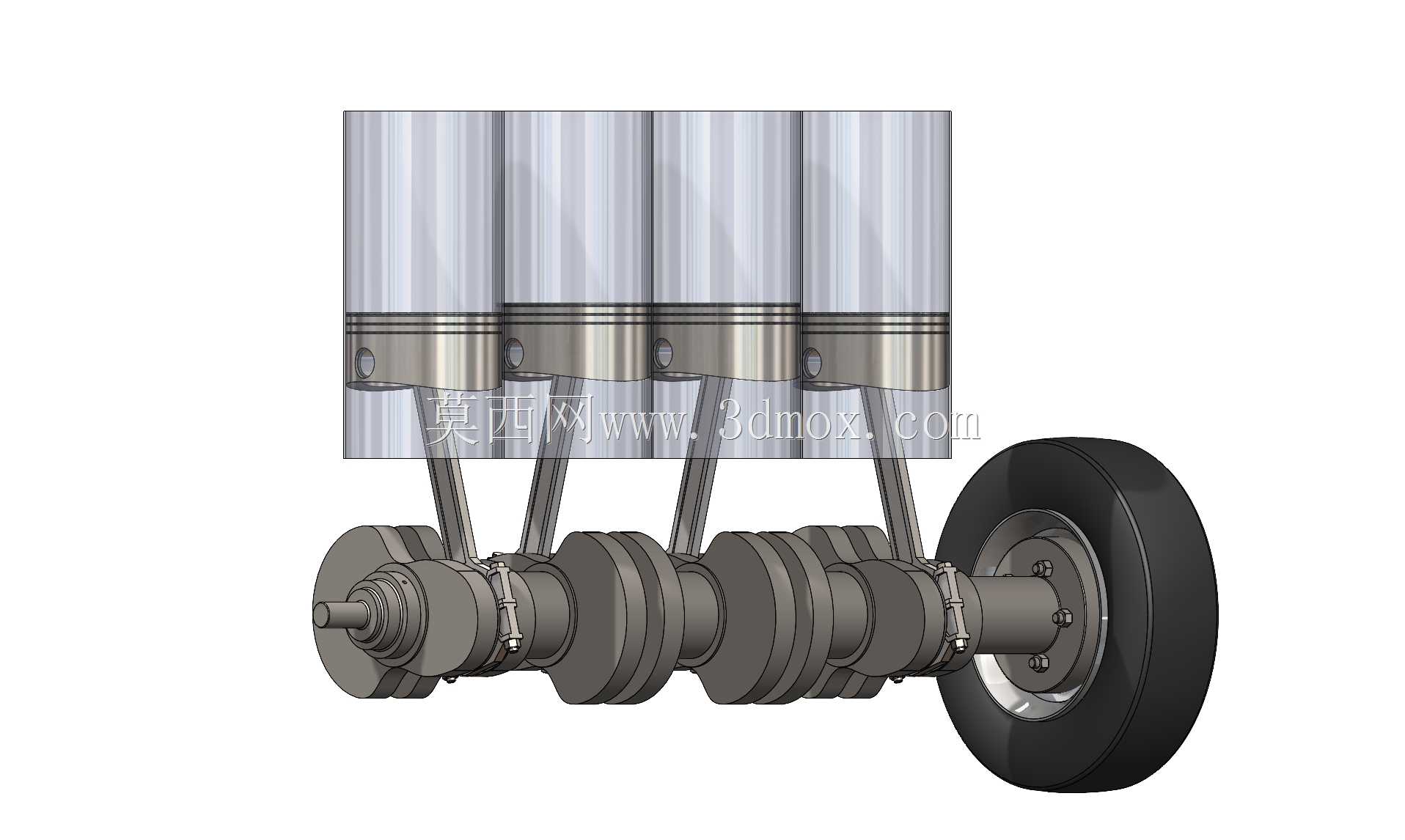

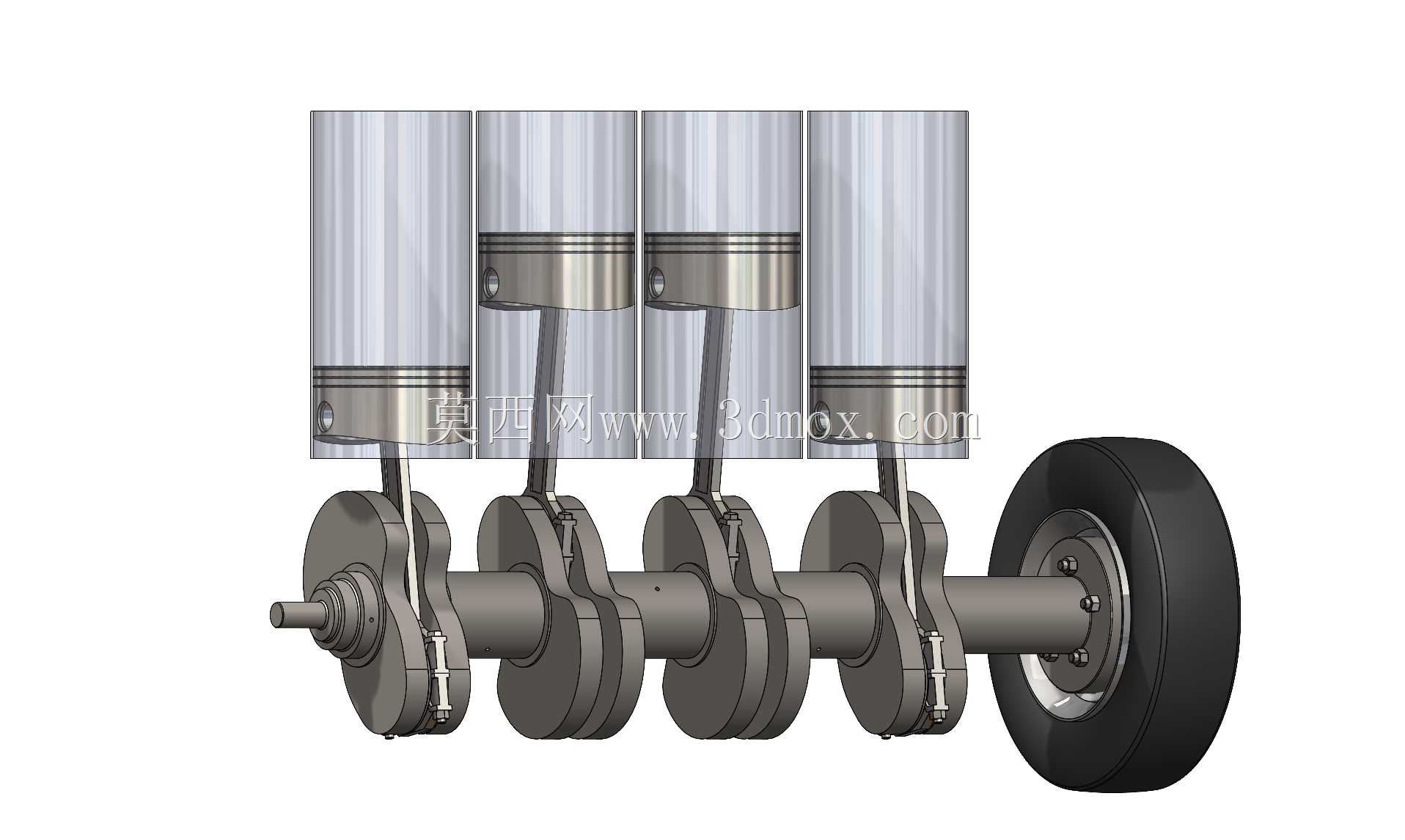

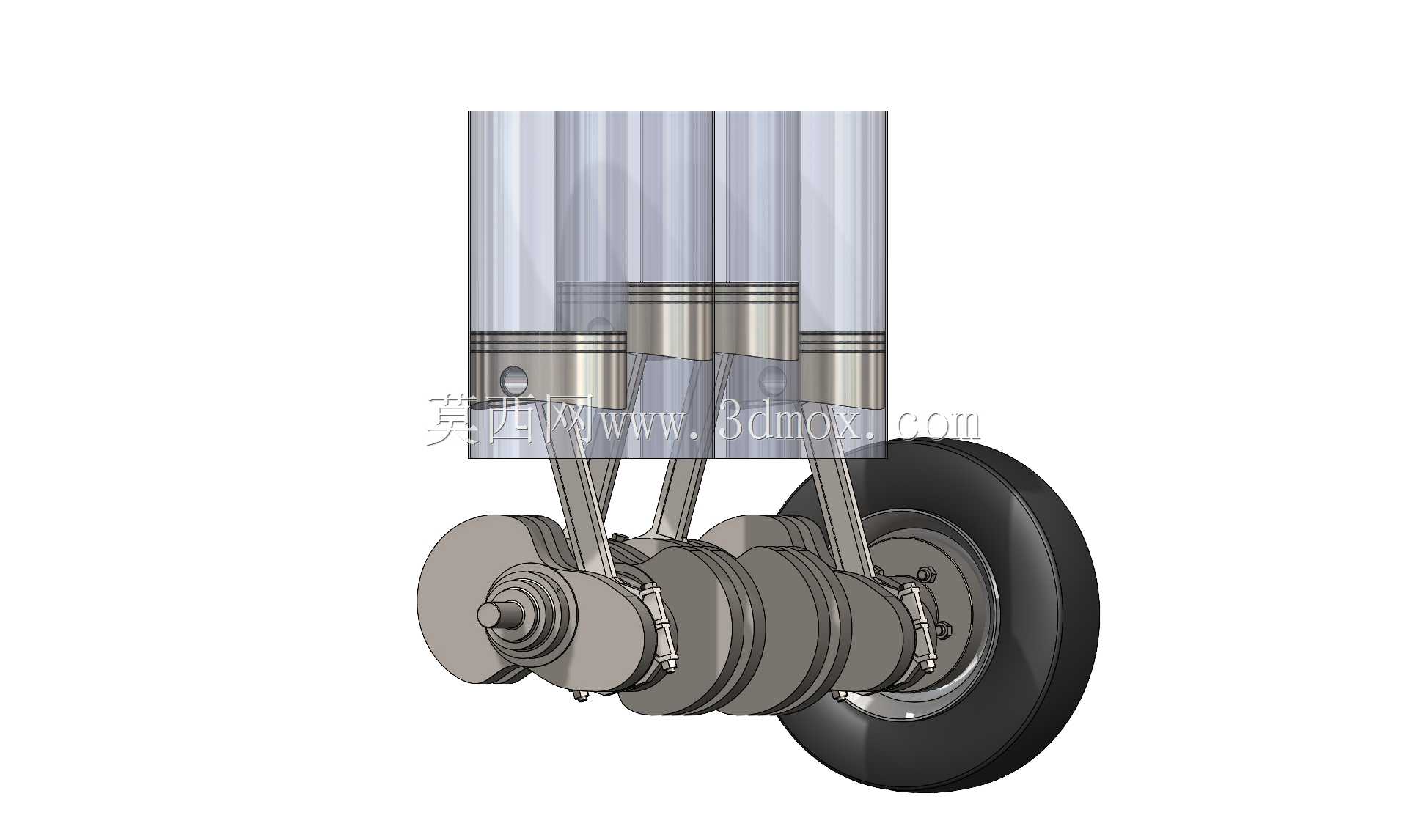

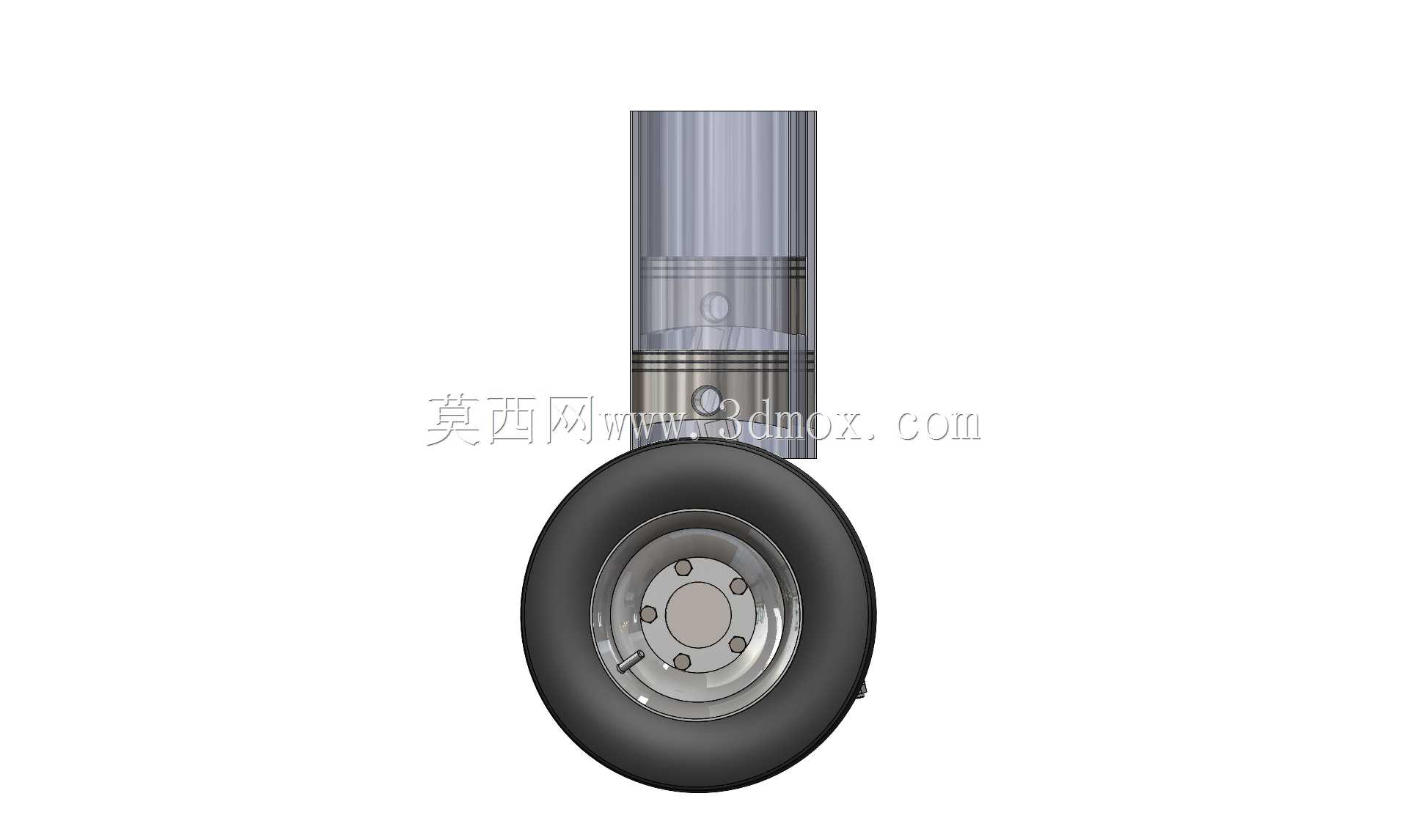

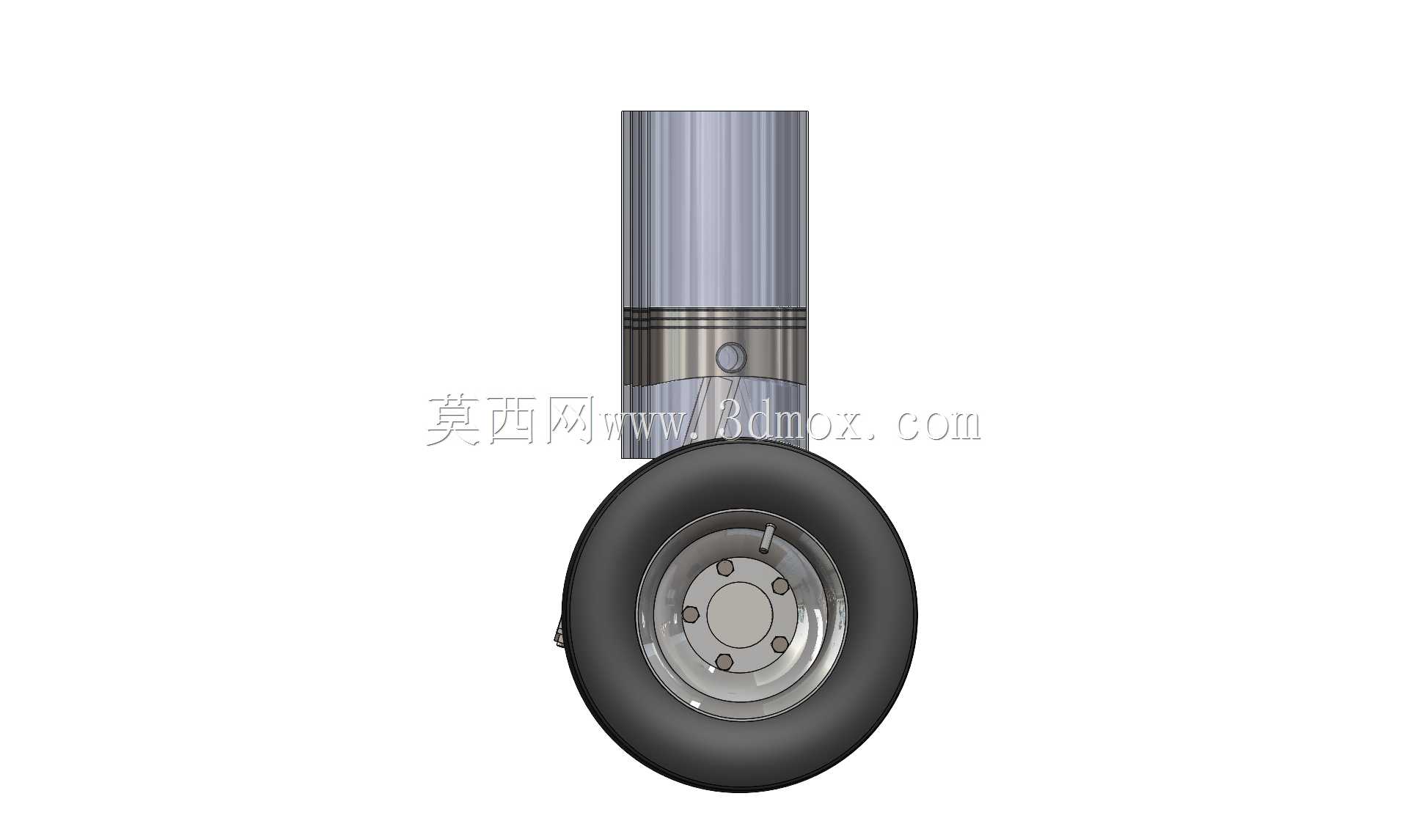

这套直列四缸曲轴活塞联动结构,是往复式动力设备的核心运动转换单元,常见于小排量乘用车动力总成、小型固定式发电机组、通用动力机械的动力输出段,承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能,是整套动力设备实现能量转换的关键运动副组合。从结构布局来看,四个气缸沿曲轴轴向等距排布,对应四组曲柄销按照预设相位角错开布置,能够保证四个活塞的往复运动行程依次错开,让曲轴输出的扭矩更趋平稳,避免四组活塞同时到达上下止点带来的扭矩断档与冲击振动。活塞部分采用了典型的筒式活塞结构,侧壁预留了活塞环安装槽位,实际装配时会对应安装气环与油环,气环负责密封燃烧室高压燃气,避免做功行程的燃气泄漏影响动力输出效率,油环则负责刮除气缸壁上多余的润滑油,

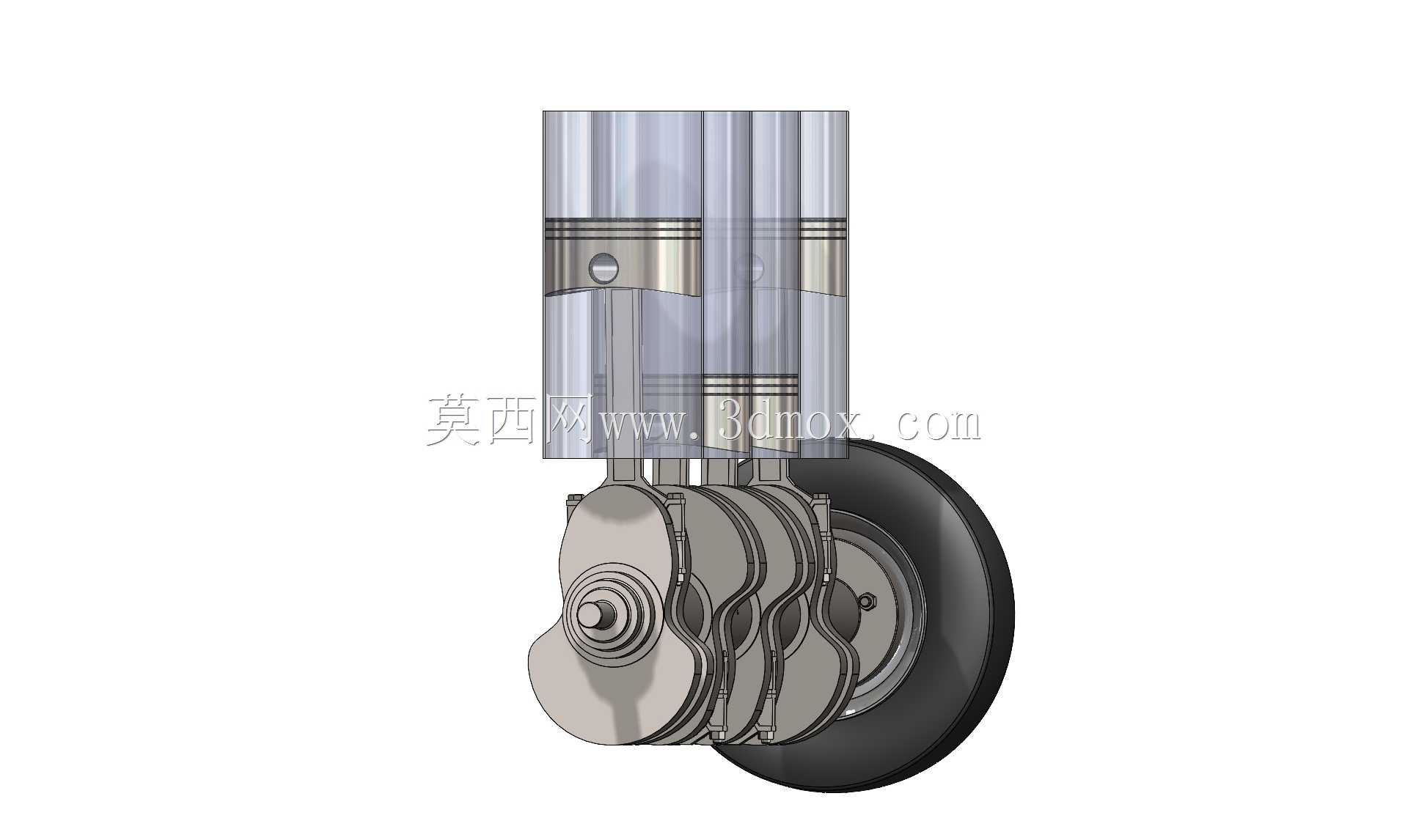

避免机油窜入燃烧室造成异常烧损。活塞通过活塞销与连杆小头端铰接,连杆大头端则采用剖分式结构配套轴瓦抱紧在曲轴的曲柄销上,这种铰接结构能够在活塞做上下直线运动时,随曲轴转角变化自动调整连杆摆角,顺畅完成运动形式的转换。曲轴部分集成了前端动力输出轴段、平衡配重块、主轴颈、曲柄销、后端飞轮连接法兰几个核心部分,平衡配重块对应每一组曲柄销的偏心方向反向布置,用来抵消活塞连杆组往复运动与曲轴旋转运动产生的一阶、二阶惯性力,降低整套机构高速运转时的振动幅值,提升运行平顺性。主轴颈作为曲轴的旋转支撑位,对应安装在机体的主轴承座内,为整根曲轴提供多点径向支撑,控制曲轴运转时的挠曲变形量在允许范围内,避免轴颈偏磨或者运转卡滞。从安装边界来看,
这套机构的轴向安装尺寸需要匹配机体的气缸中心距、主轴承座跨距,径向尺寸需要预留连杆摆动的空间余量,避免连杆运动过程中与气缸体下部、曲轴箱内壁发生运动干涉;活塞的外径尺寸需要与气缸套内孔保持合理的配合间隙,既要保证活塞往复运动顺畅无卡滞,又要避免间隙过大造成密封失效、敲缸异响。在实际工程应用中,这类结构的设计需要反复校核曲柄连杆比,也就是曲轴回转半径与连杆中心距的比值,比值过大会导致活塞侧压力增大,加剧气缸壁与活塞裙部的磨损,比值过小则会造成整套机构轴向尺寸冗余,增加动力单元的整体体积与重量。同时还要对曲轴的疲劳强度进行校核,尤其是曲柄销与主轴颈的过渡圆角位置,是应力集中的高发区域,需要通过合理的圆角设计、表面强化处理提升结构强度,
避免长期交变载荷作用下出现曲轴断裂故障。活塞的运动行程直接由曲轴的回转半径决定,对应决定了单缸排量大小,四个气缸的排量总和即为整套动力单元的总排量,直接关联动力输出的扭矩与功率参数。这套结构的运动仿真能够直观展示四缸机的做功顺序逻辑,不同相位的活塞分别处于进气、压缩、做功、排气的不同行程,循环往复实现动力的持续输出,对于理解往复式动力机械的工作原理、开展曲柄连杆机构的结构优化设计、验证运动干涉风险都有实际参考价值,能够帮助结构设计人员快速掌握核心运动副的匹配逻辑,缩短动力类产品的开发验证周期。
- 全部评论(0)
- 模板大小: 116.18 MB
- 售价:5金币
- 下载次数: 60
- 系统要求: SOLIDWORKS,Rendering,Other
- 软件分类: 通用机械零部件
