墙面坐标定位自主钻井作业装置

项目分类:工业机器人 发布时间:2022-04-11 ID:606723
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置
  • 墙面坐标定位自主钻井作业装置

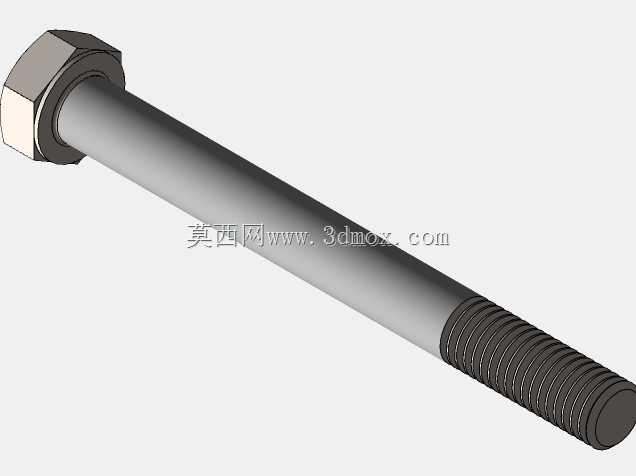

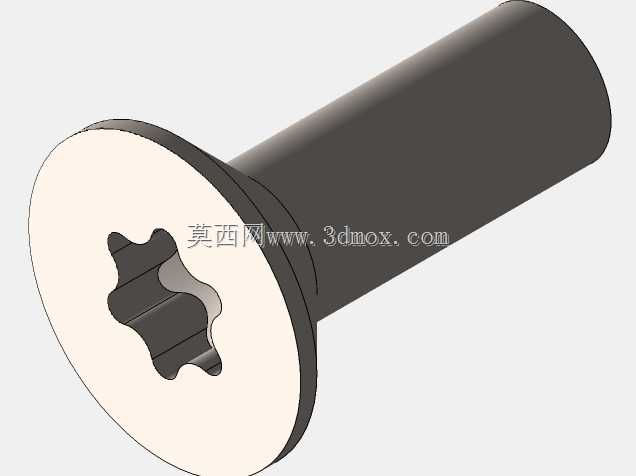

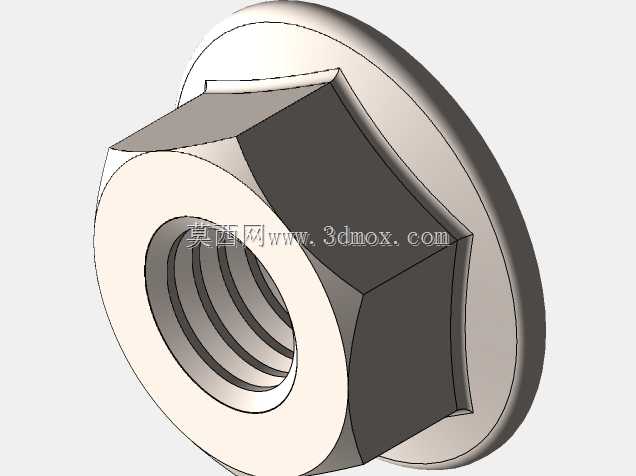

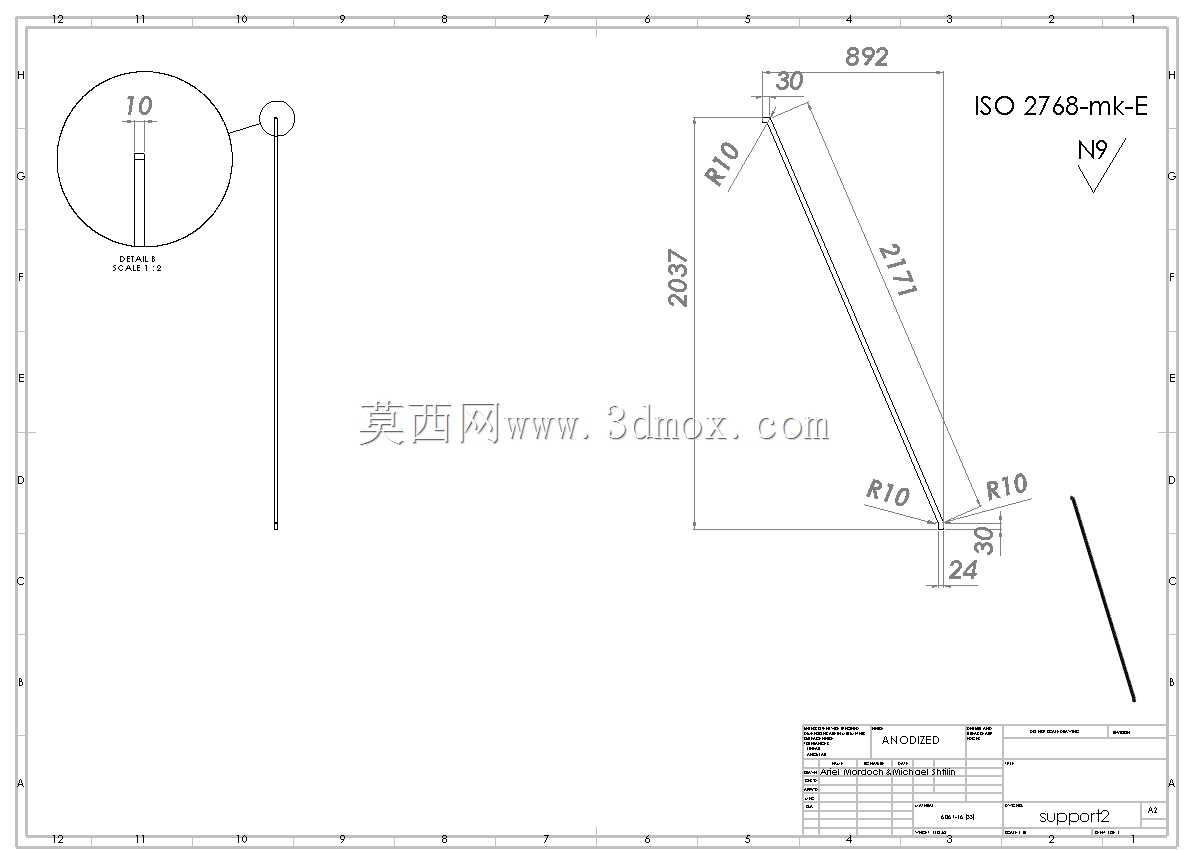

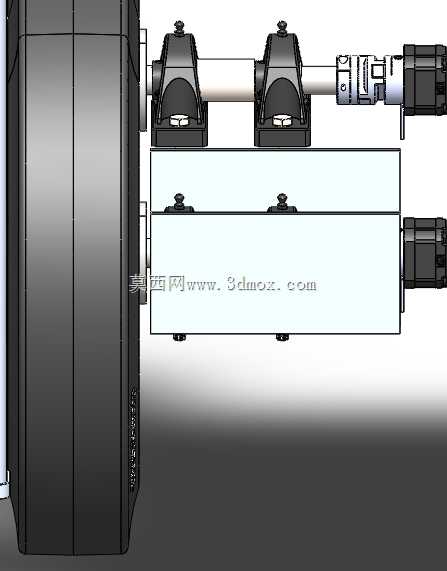

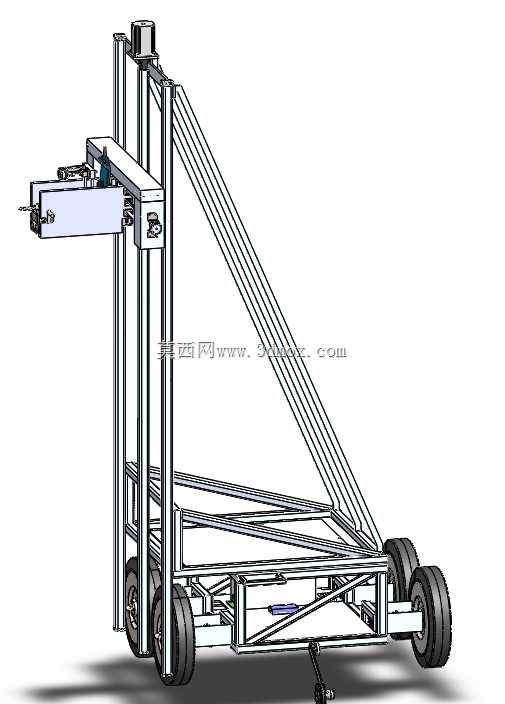

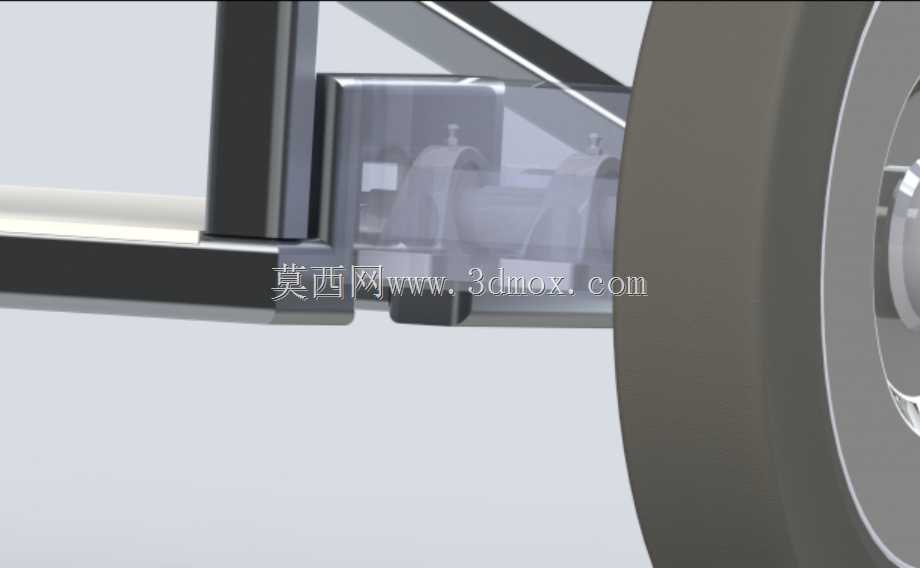

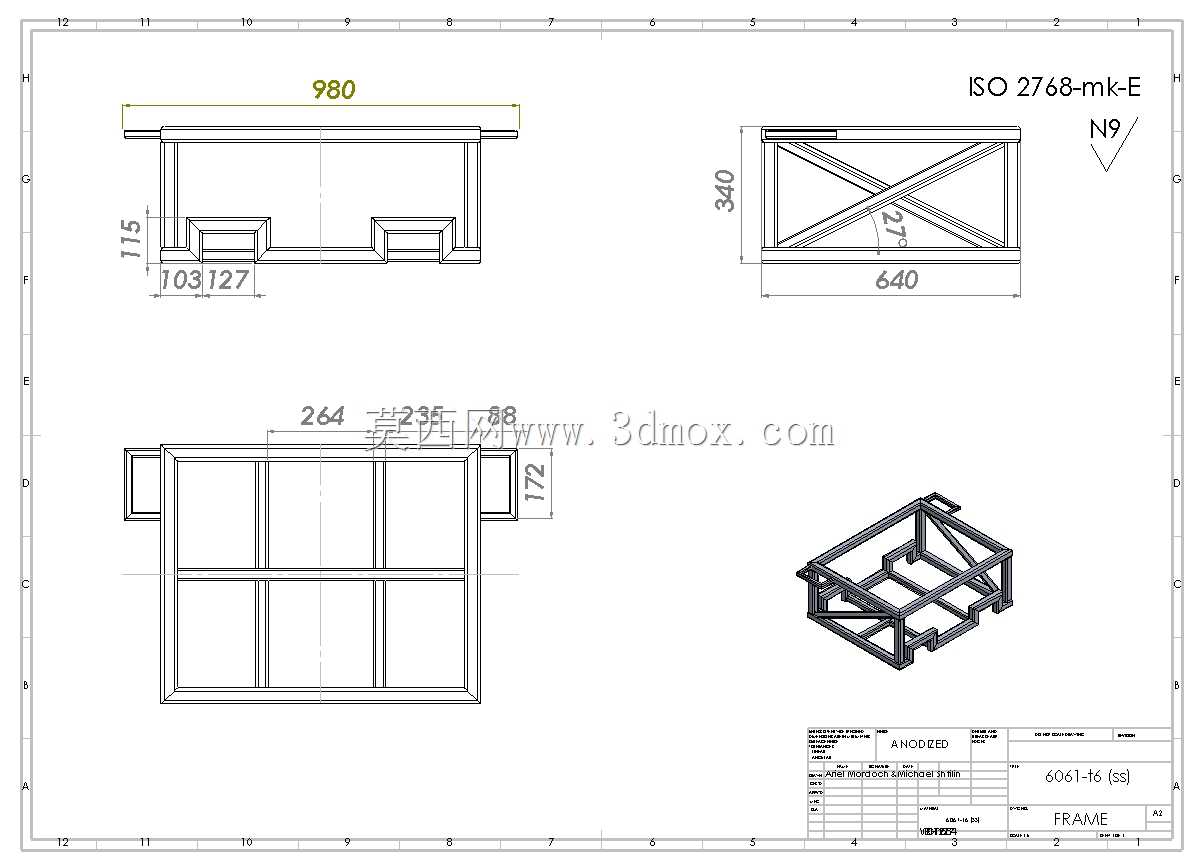

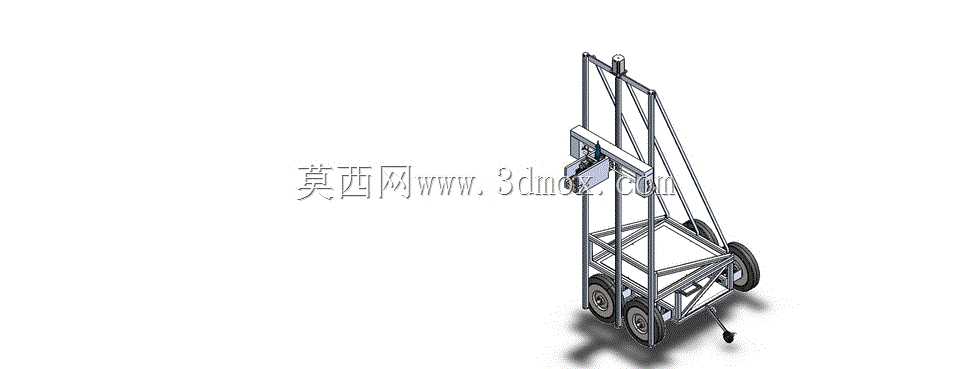

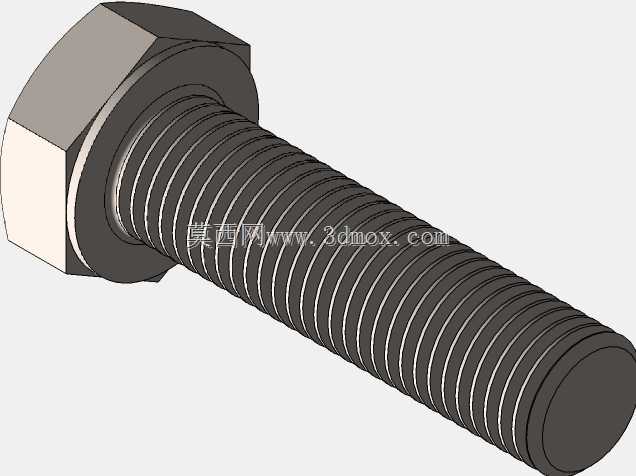

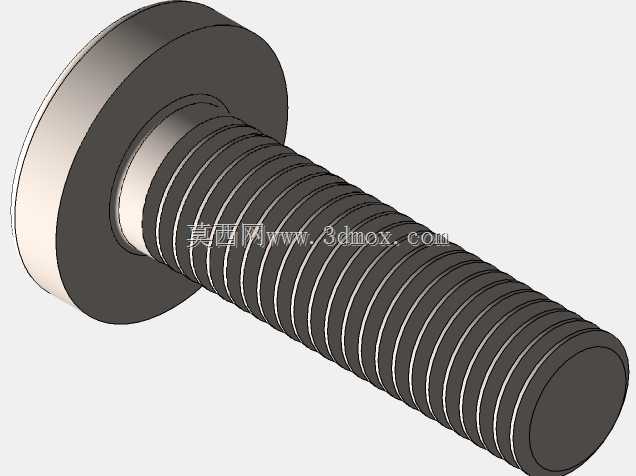

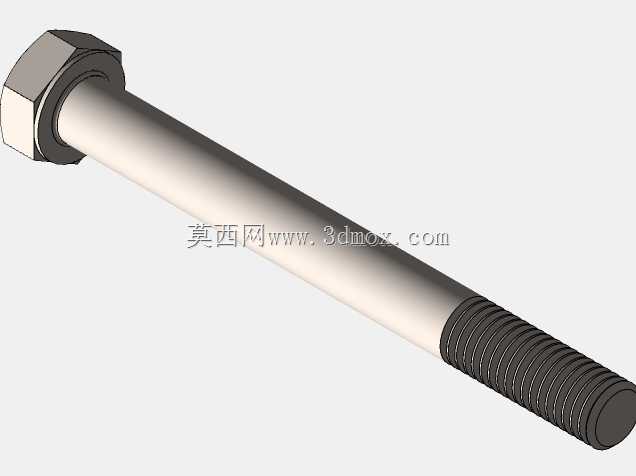

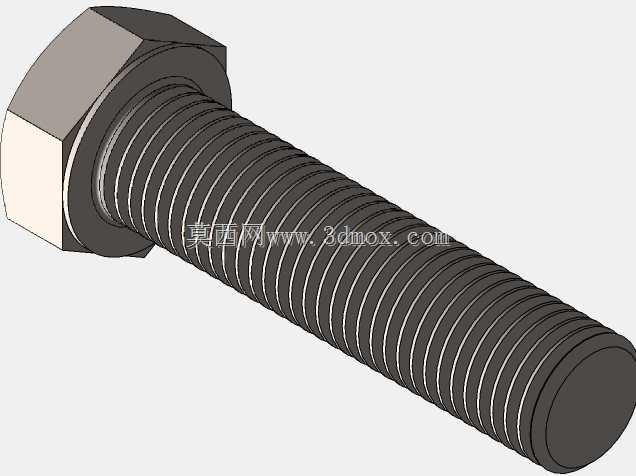

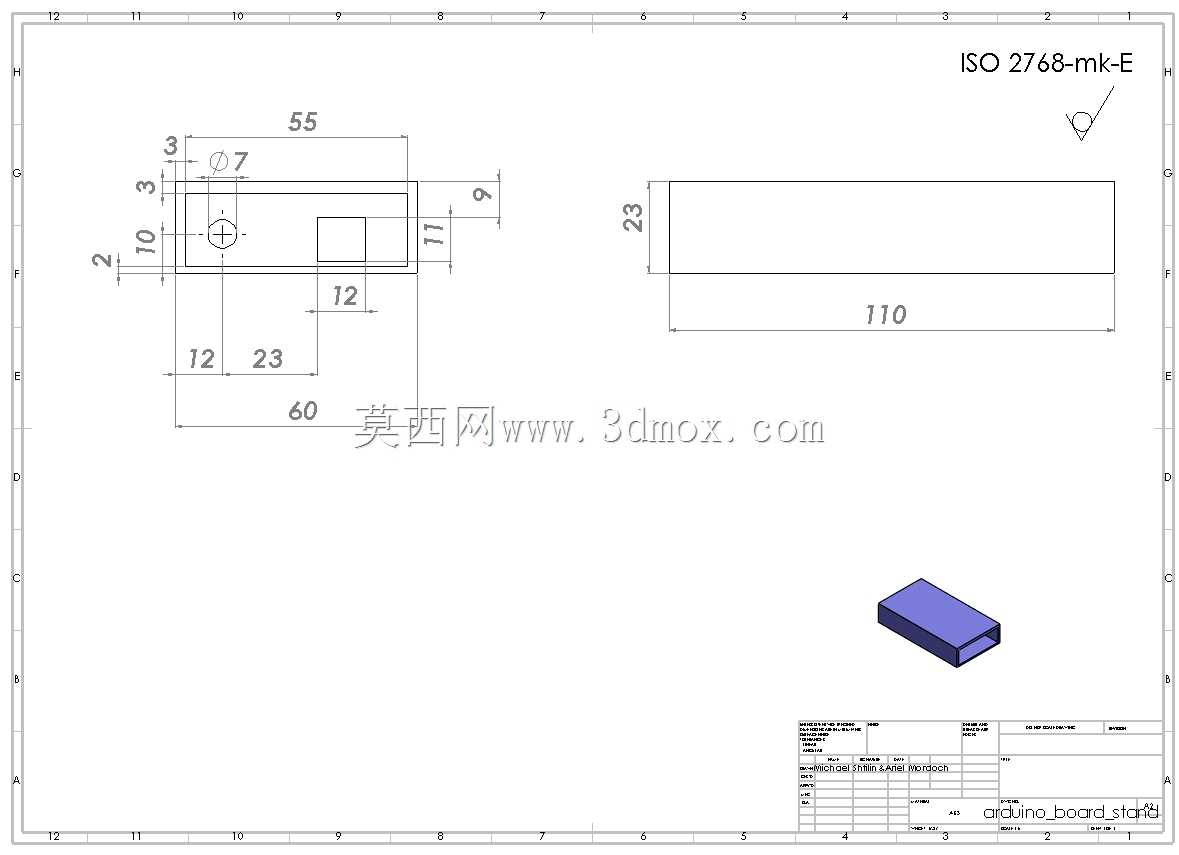

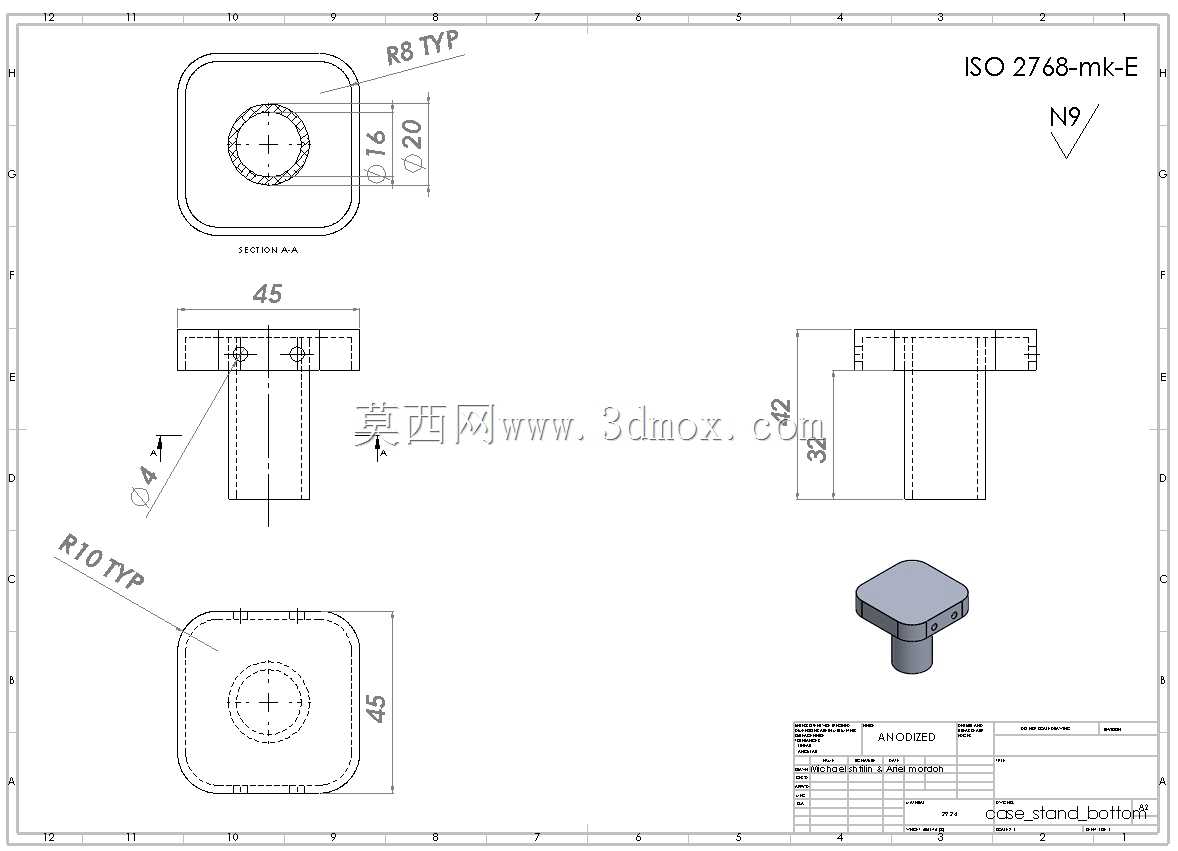

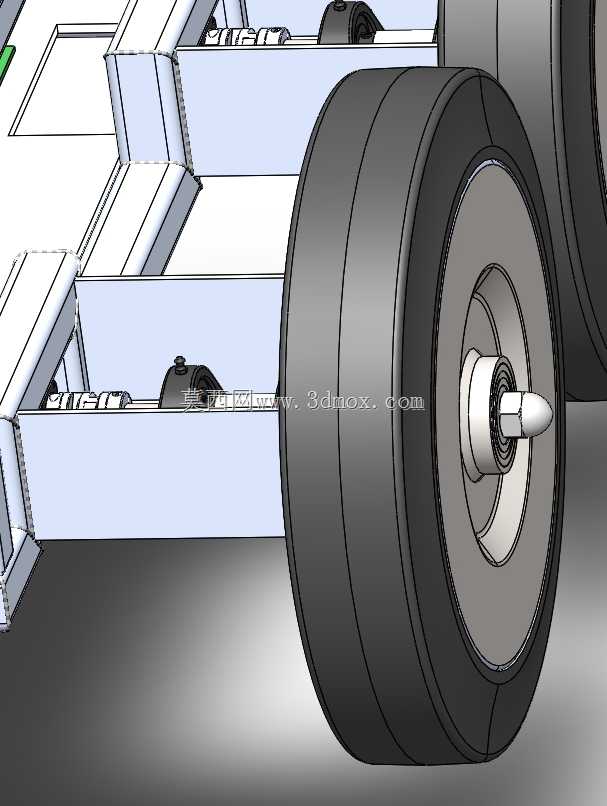

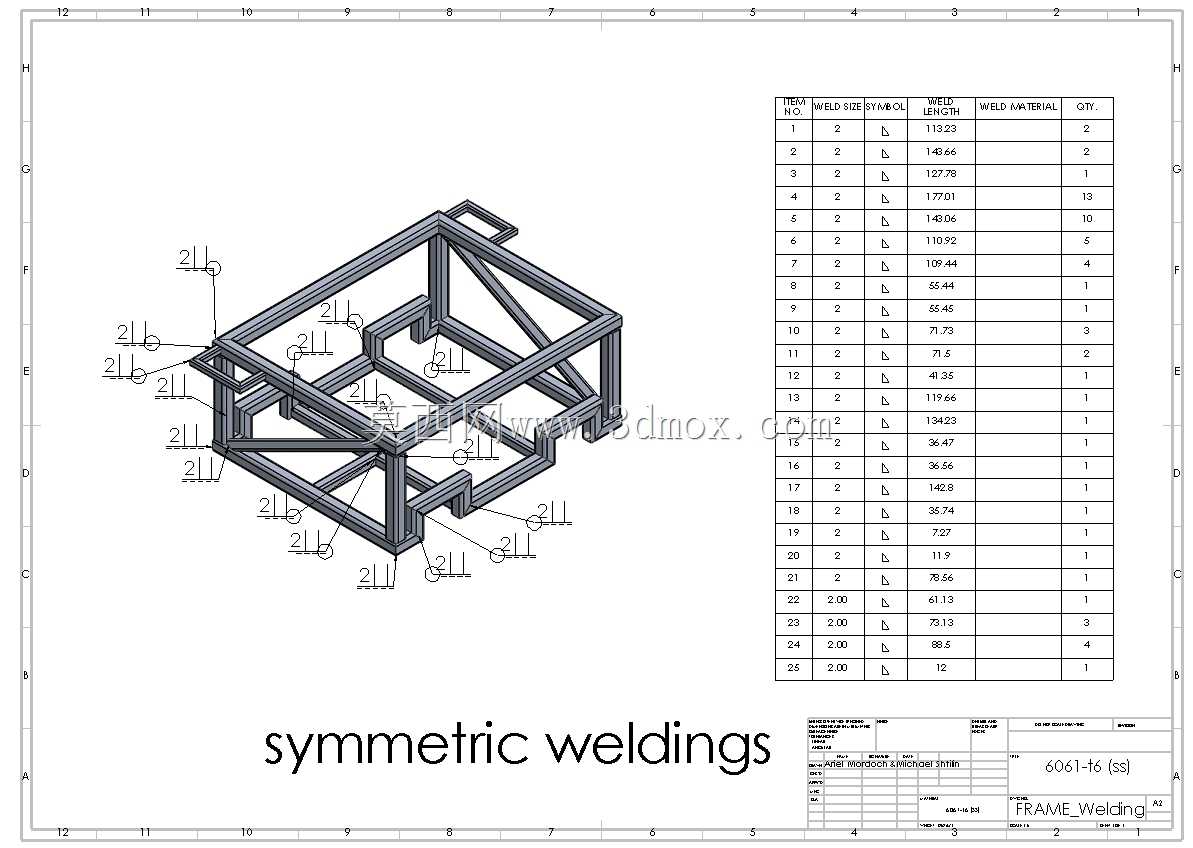

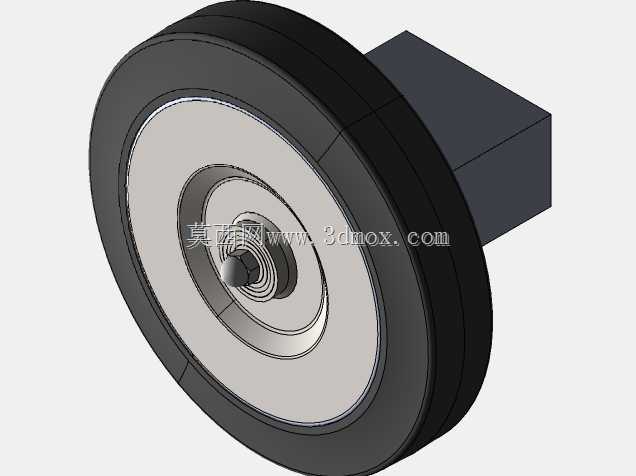

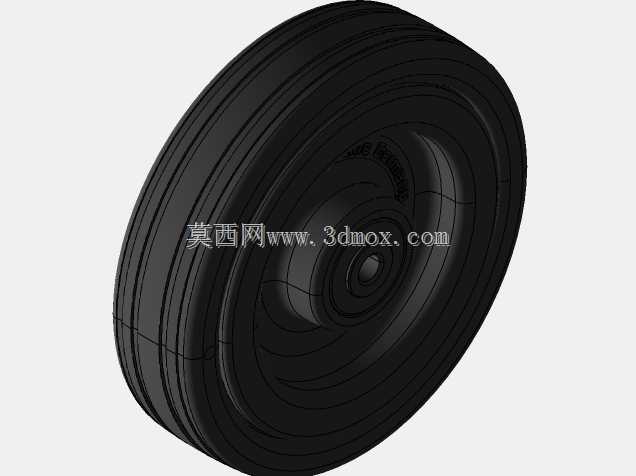

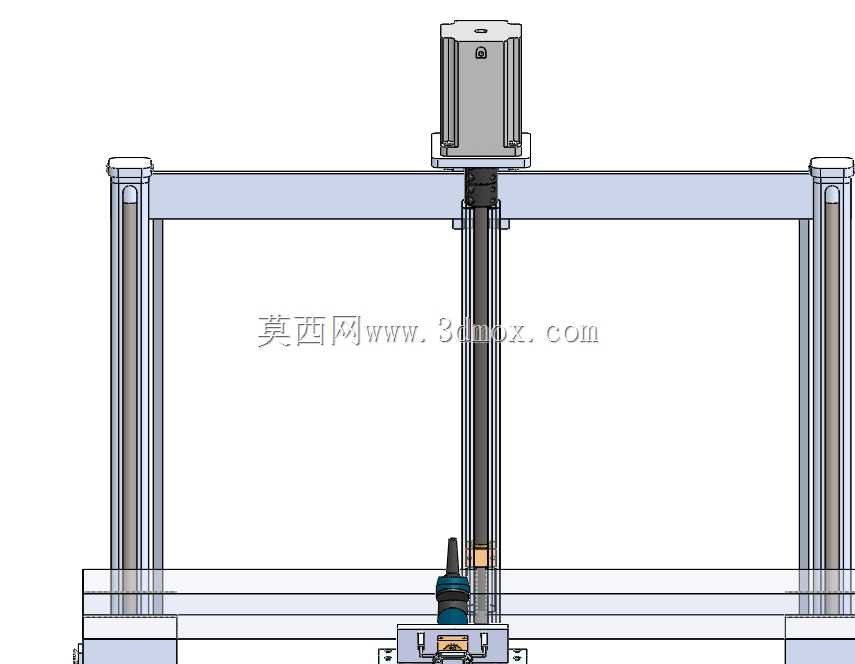

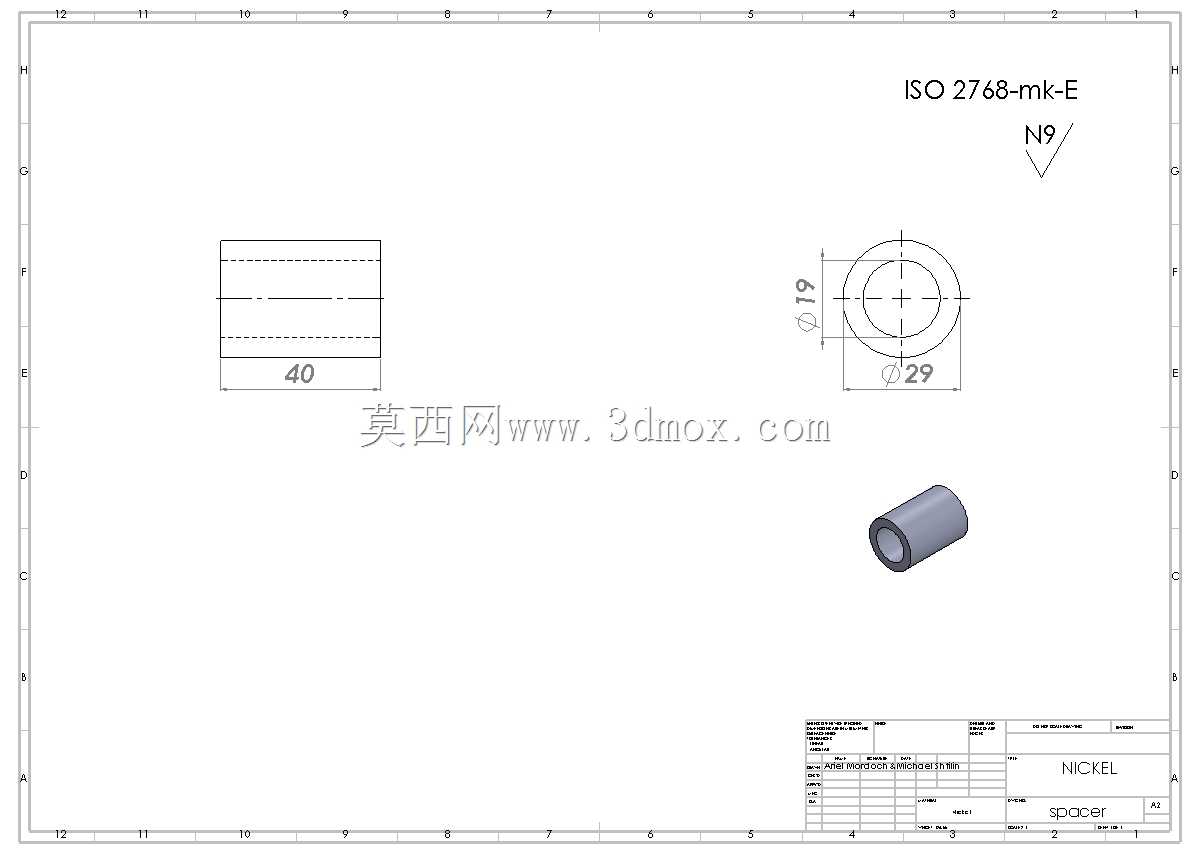

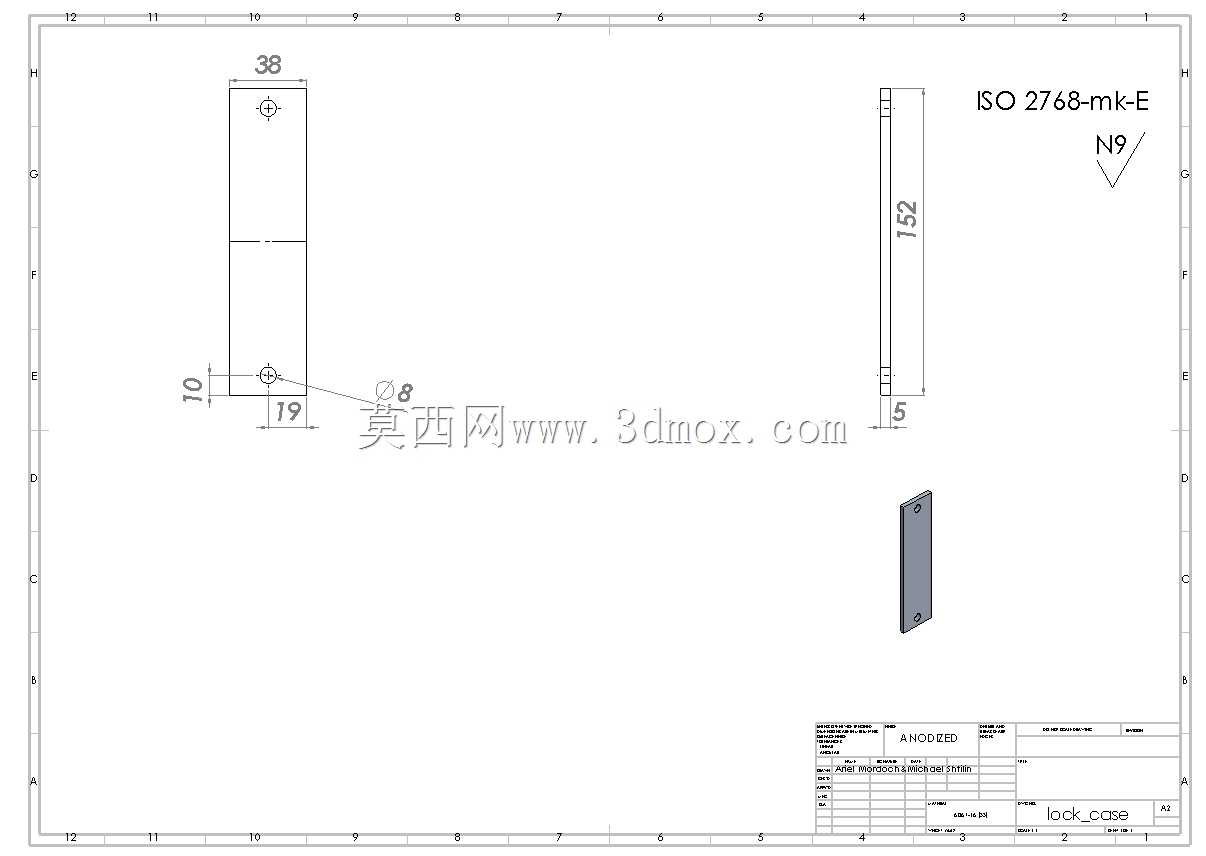

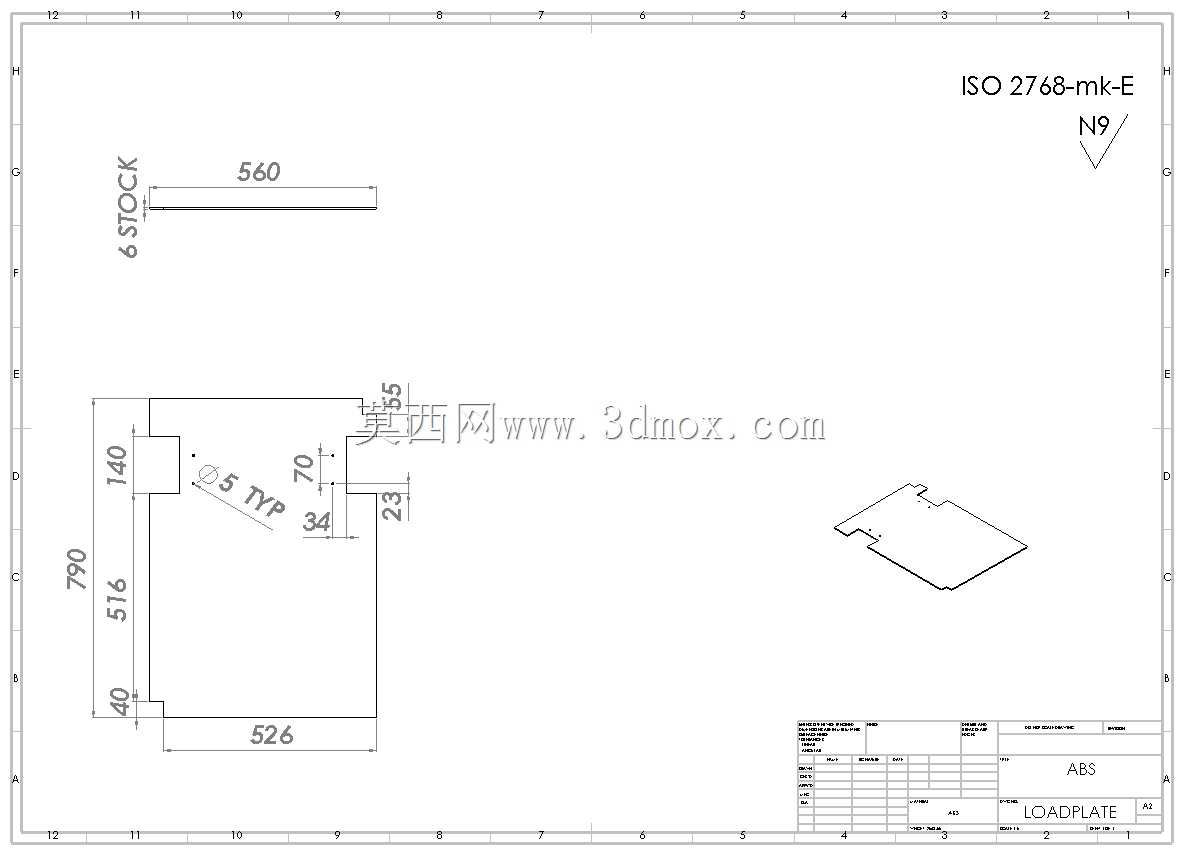

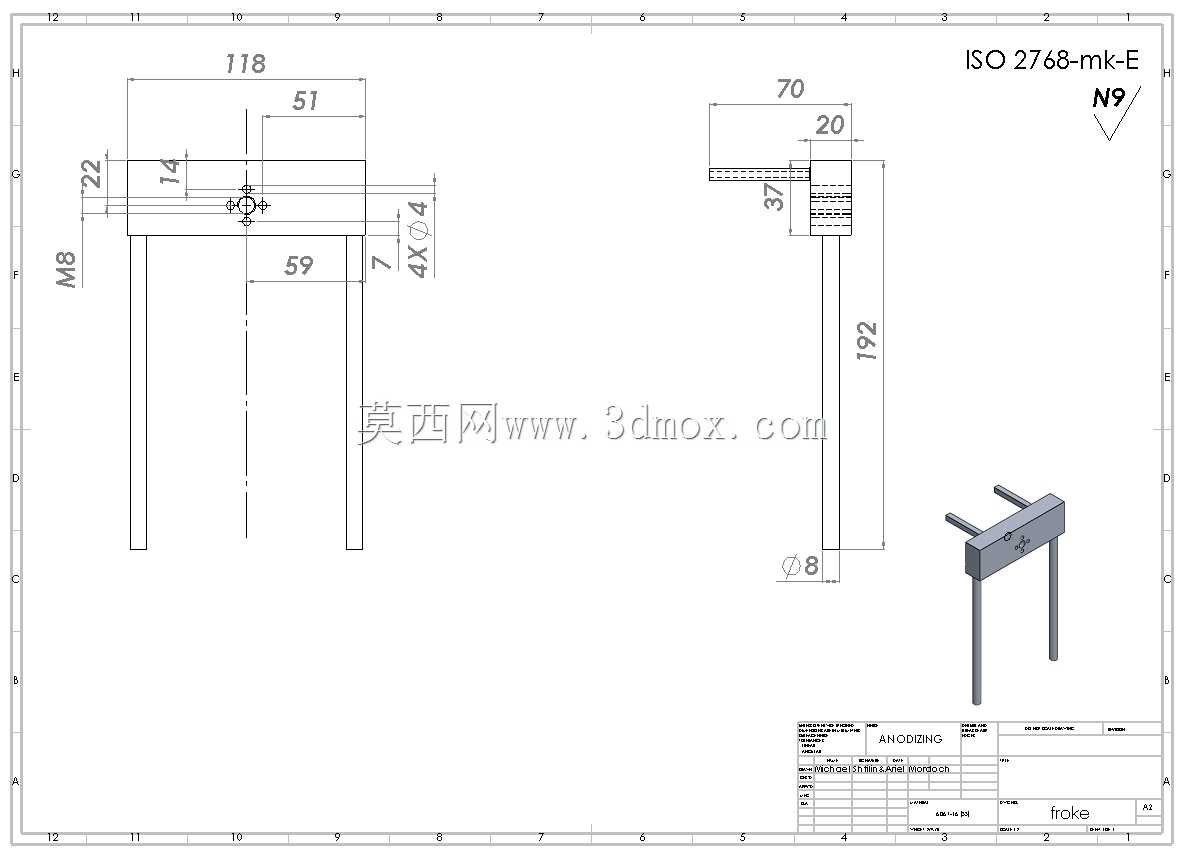

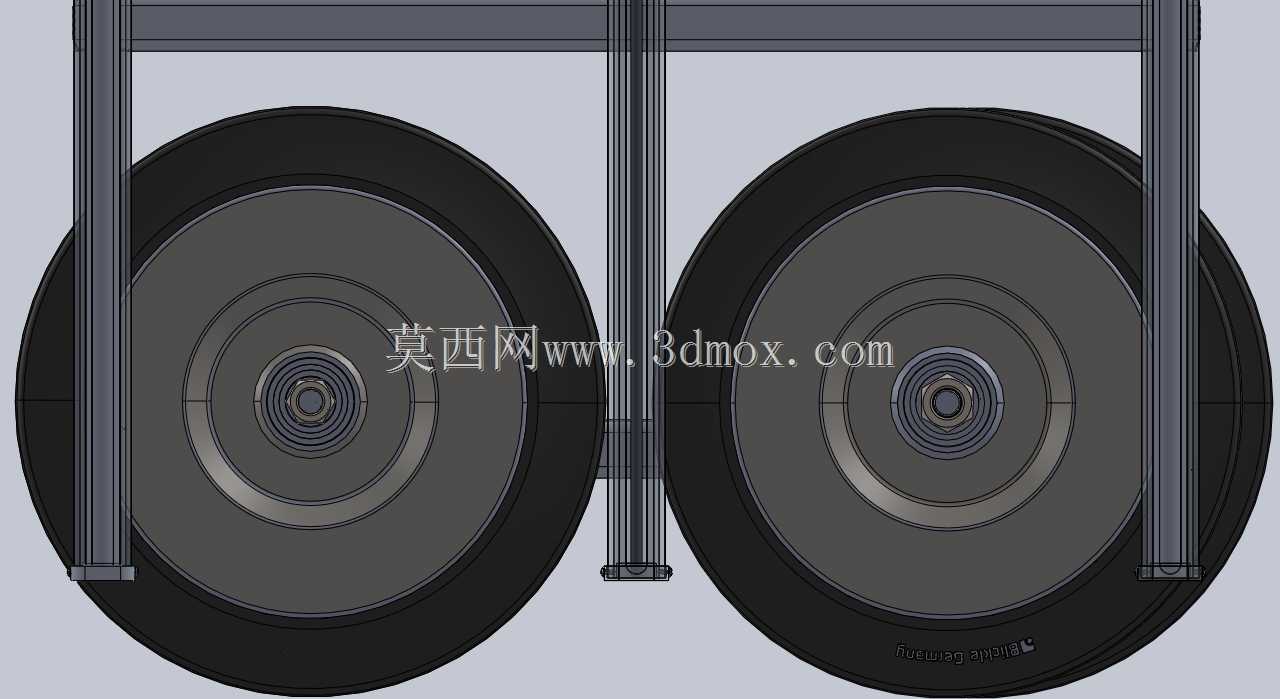

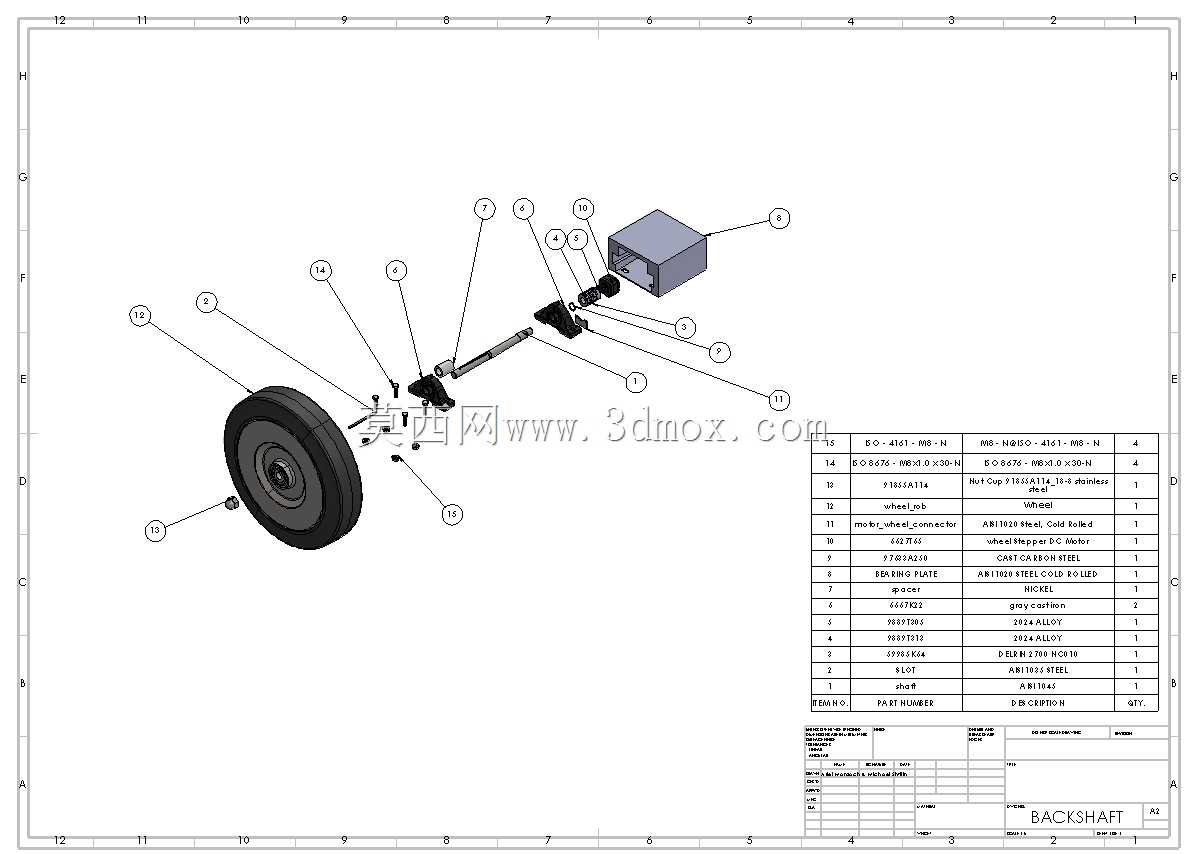

  这款自主钻井作业装置主要面向建筑施工、设备安装、管线布设等需要在垂直墙面完成精准钻孔的作业场景,替代传统人工持钻的作业模式,解决高空钻孔、大深度钻孔作业中人员操作强度大、定位精度难统一、作业安全风险高的实际问题。整套设备采用轮式移动底盘搭配立式桁架的主体结构,底盘框架采用标准型材拼接成型,四个行走轮分别布置在底盘四角位置,其中后侧两轮为定向行走轮,前侧两轮带转向调节结构,底盘尾部设置有可收放的支撑支脚,作业时支脚落下接触地面,抵消钻孔过程中产生的轴向反推力,避免设备移位,非作业状态下支脚抬起,可依靠人力推动完成场地内转场移动。上部的立式桁架采用双立柱平行导向结构,导向立柱沿垂直方向布置,

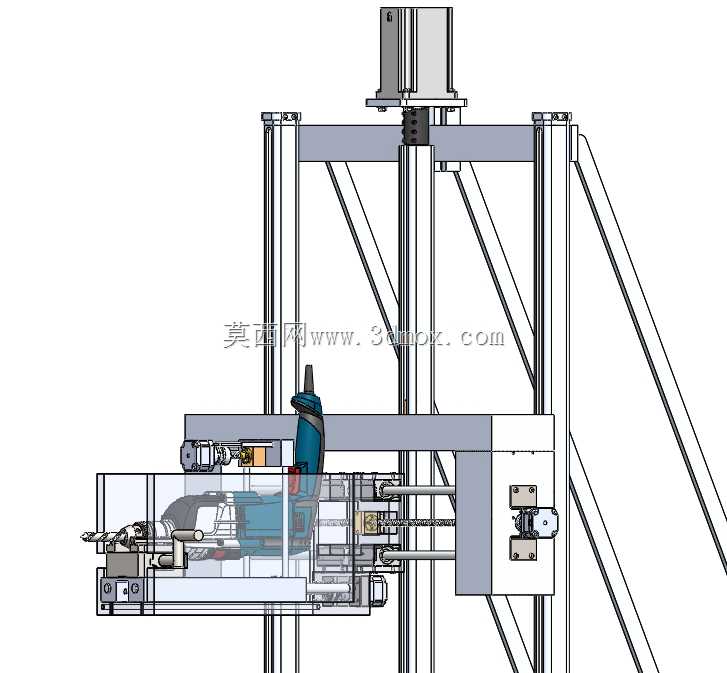

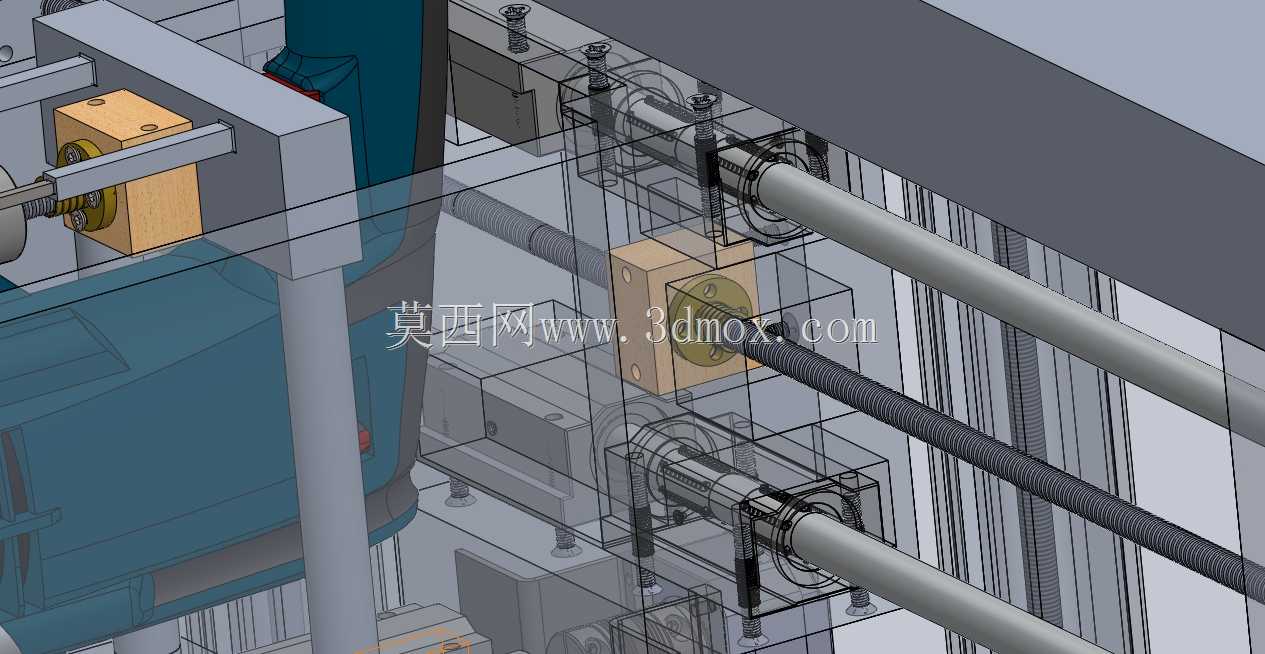

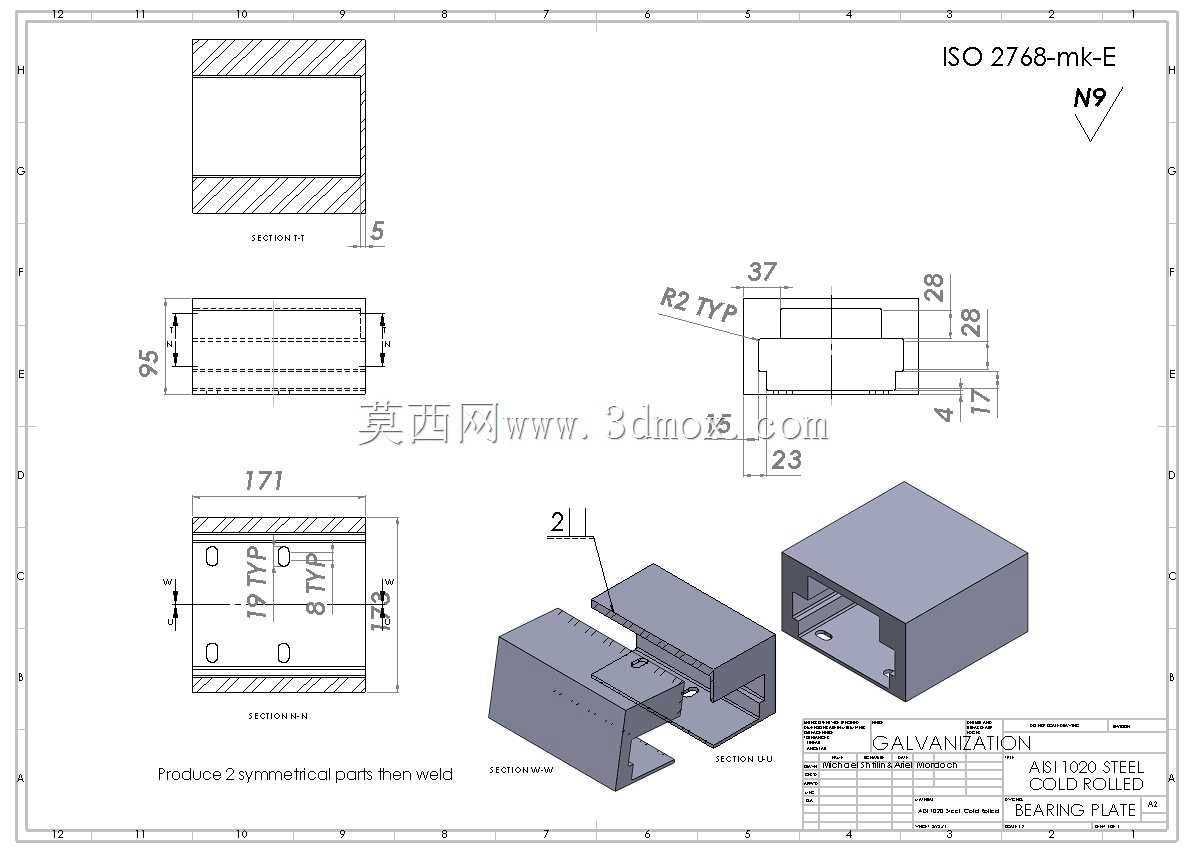

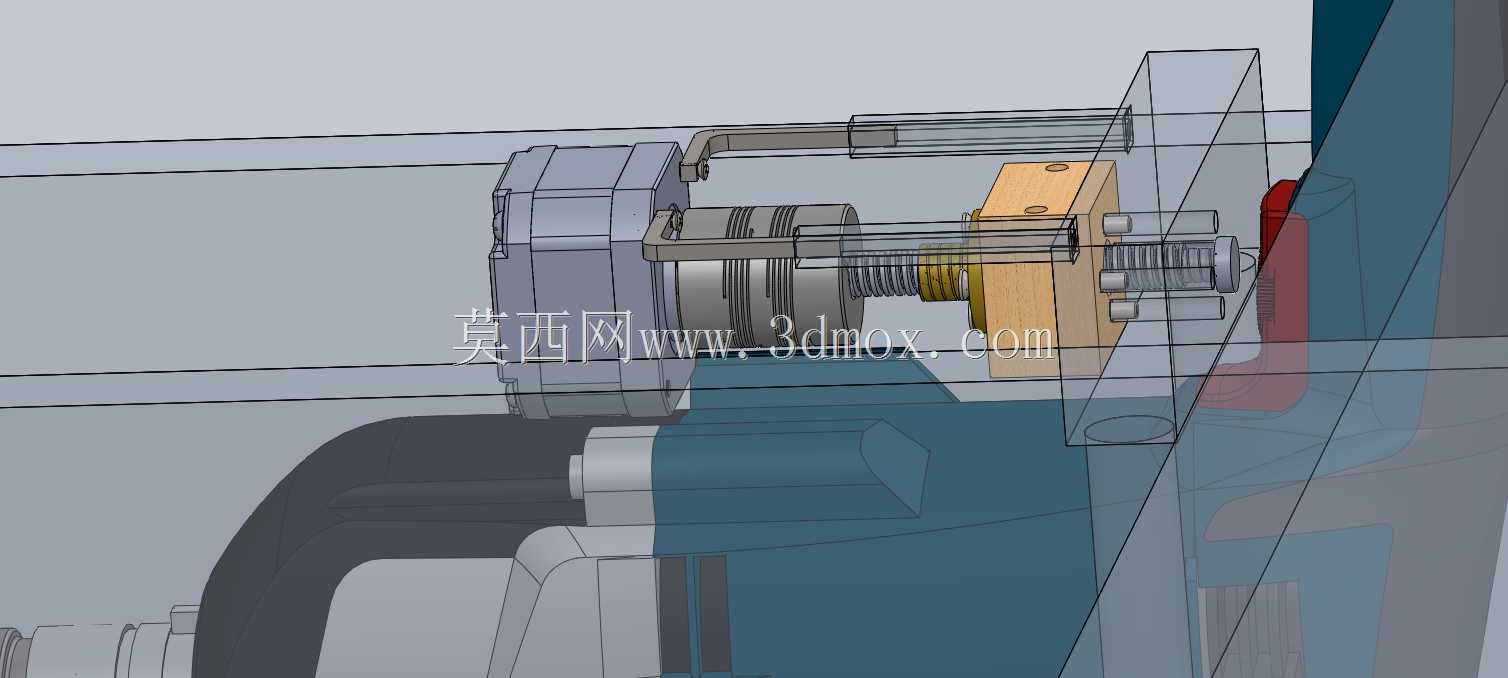

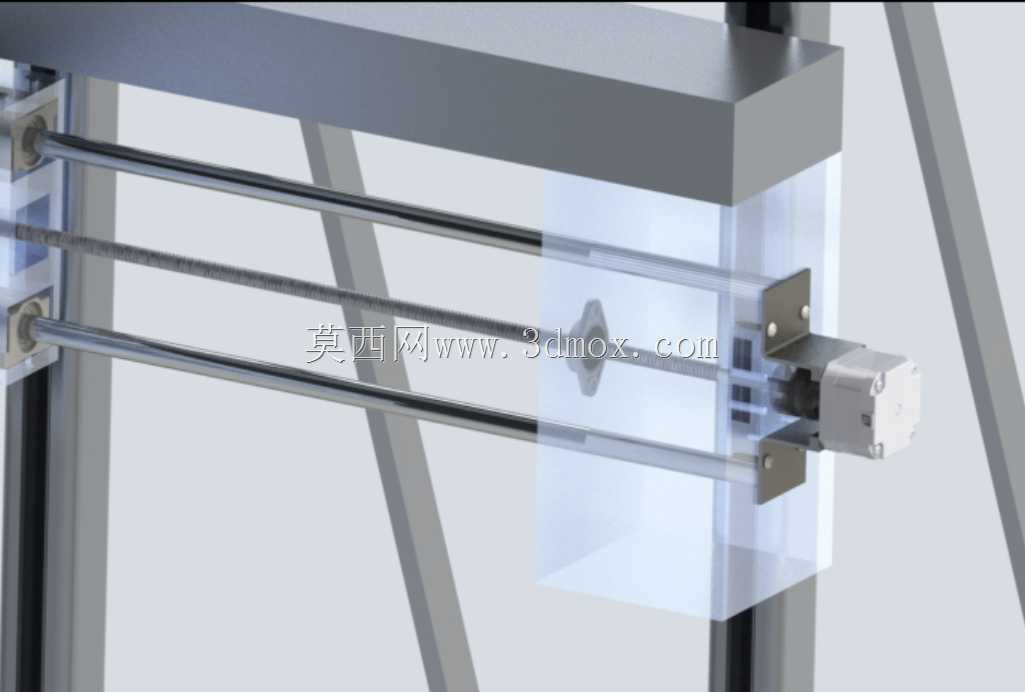

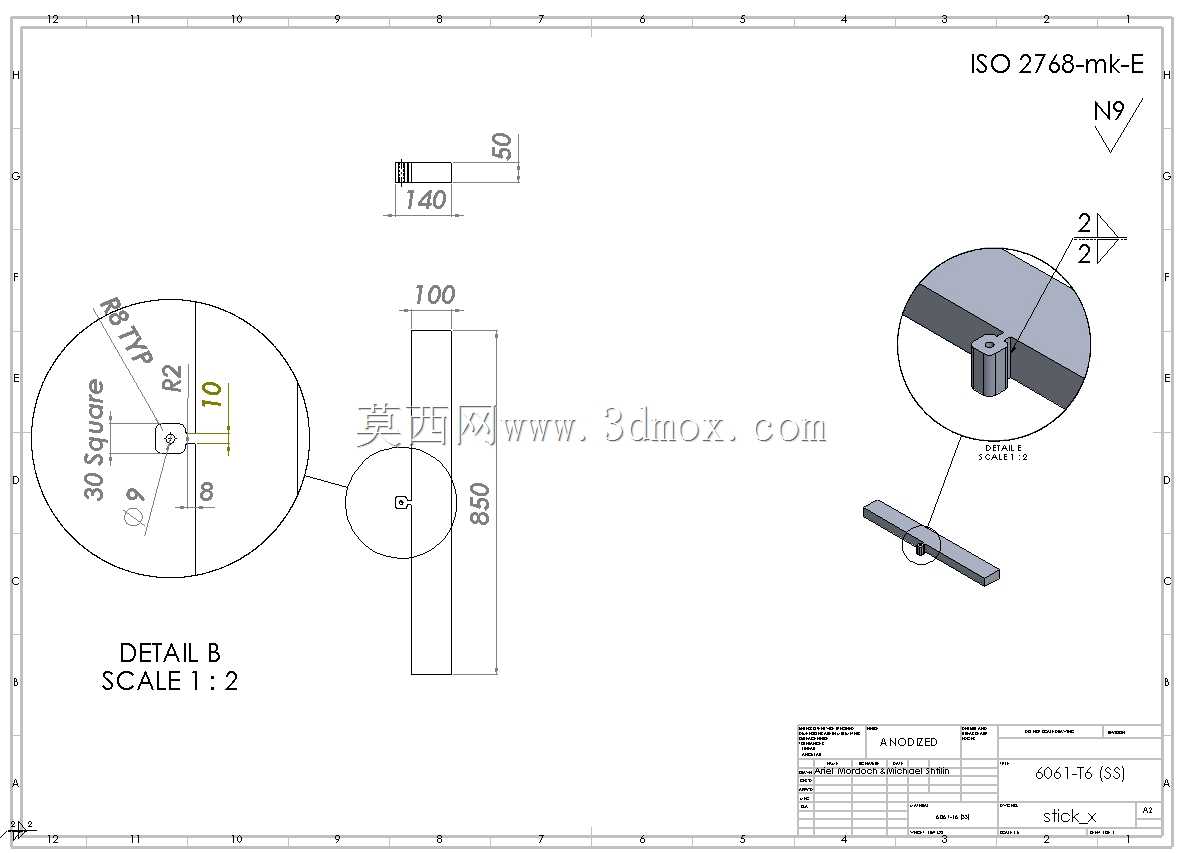

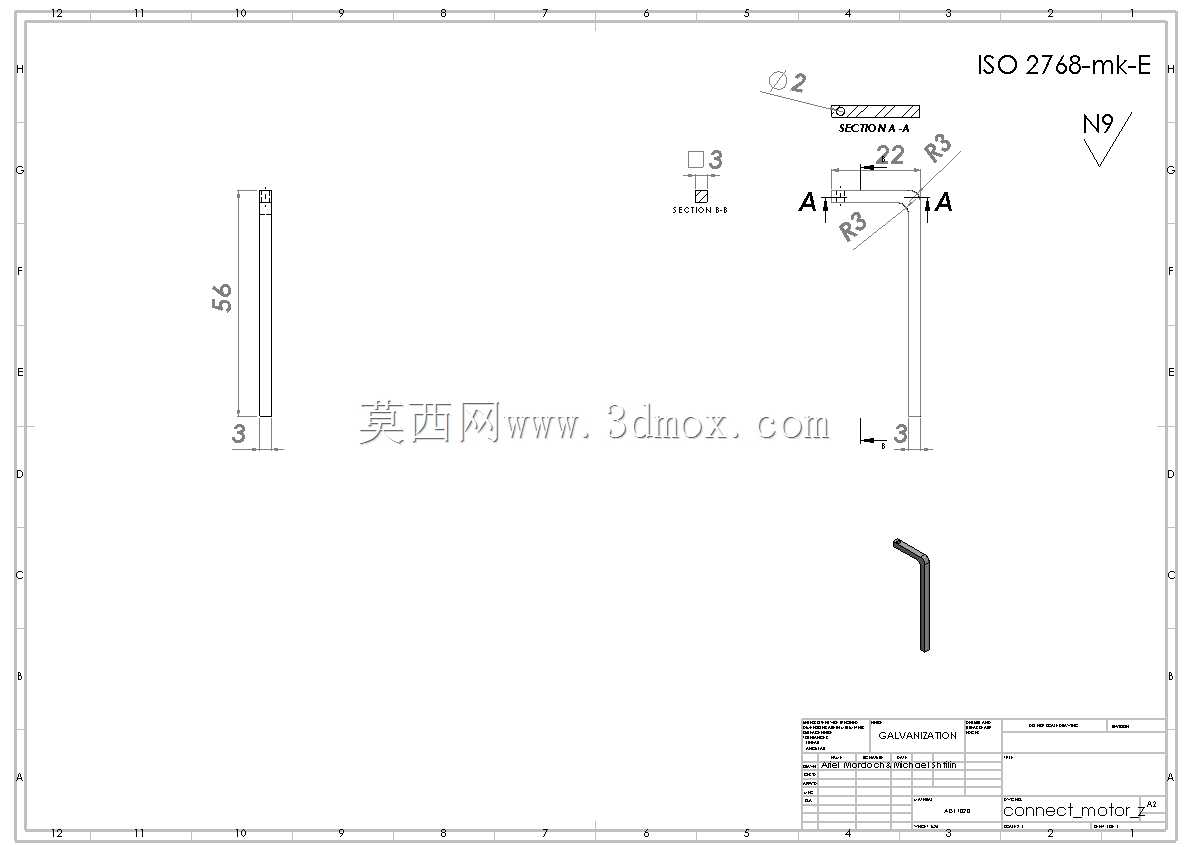

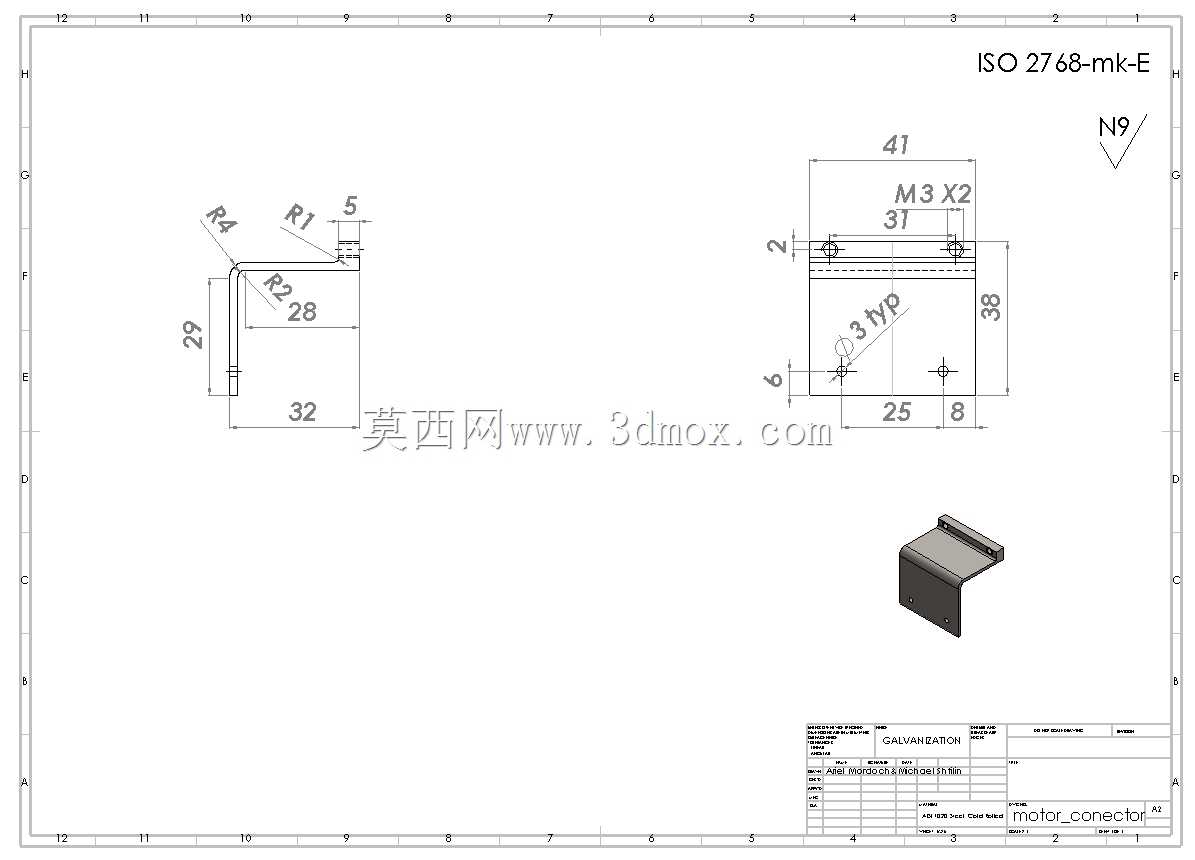

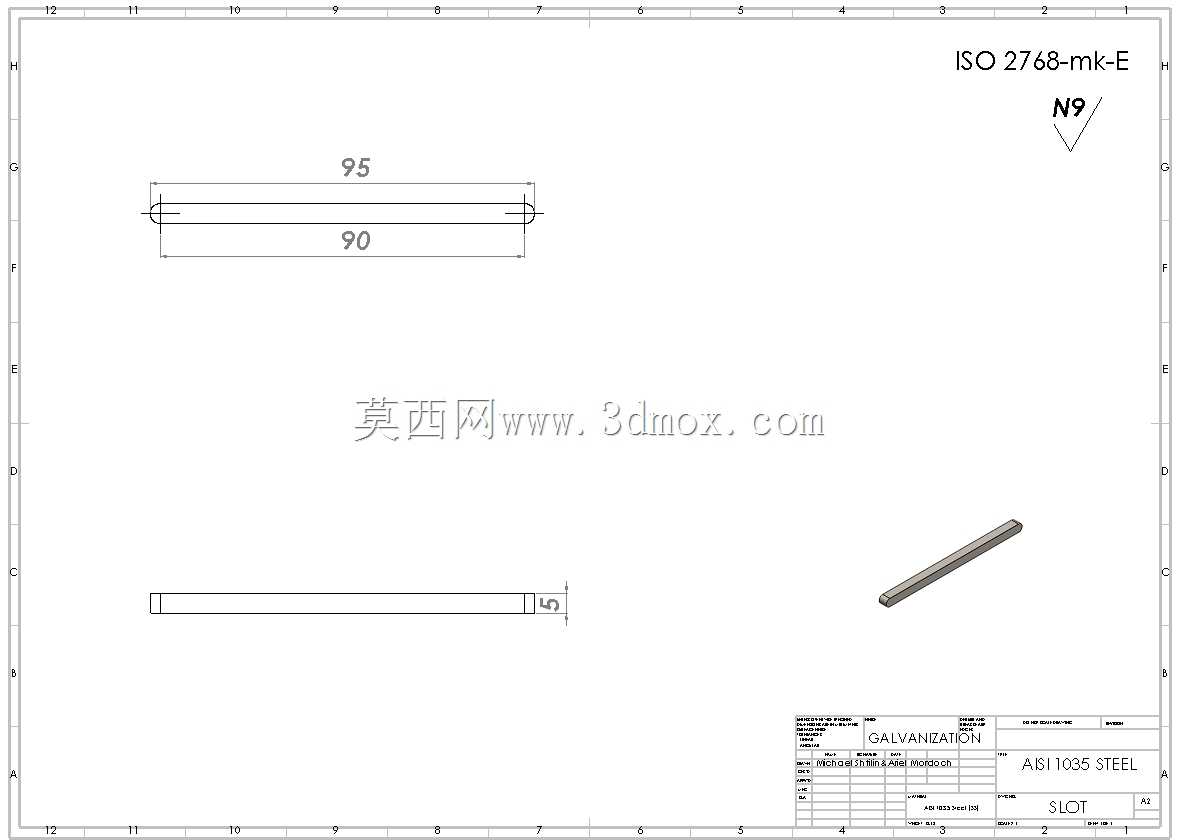

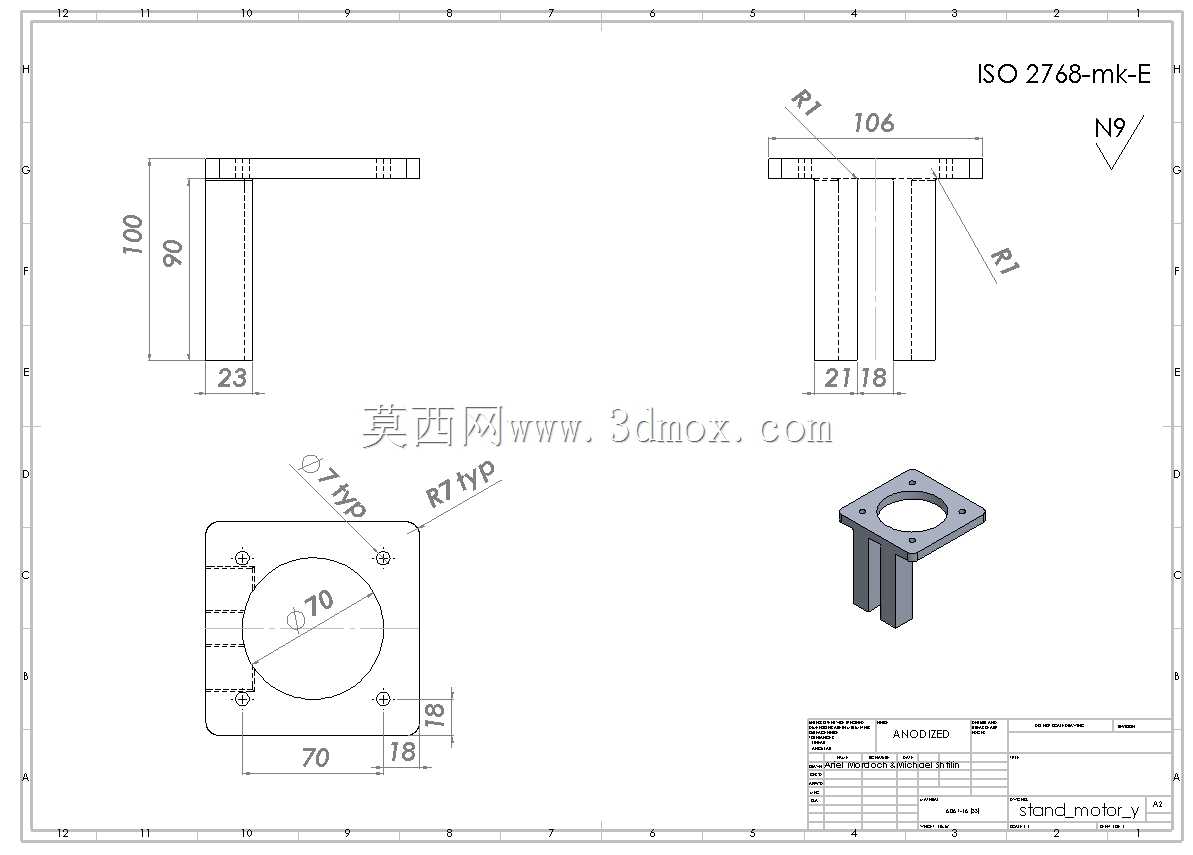

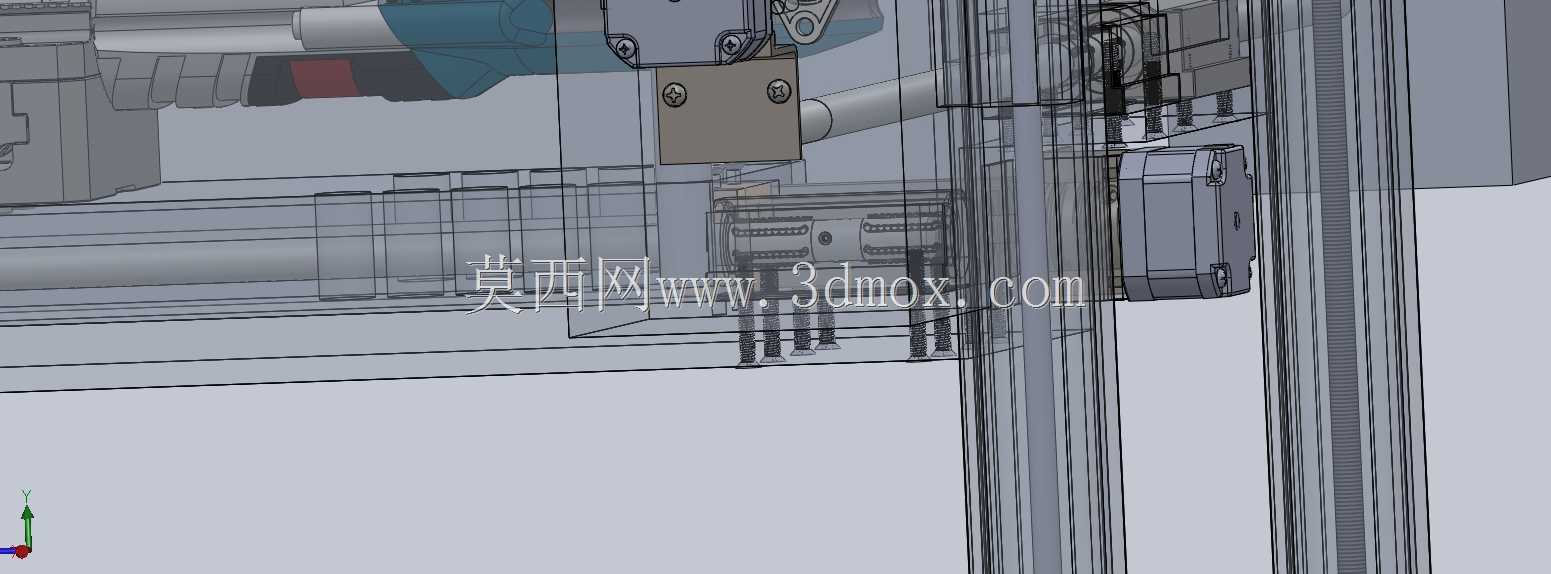

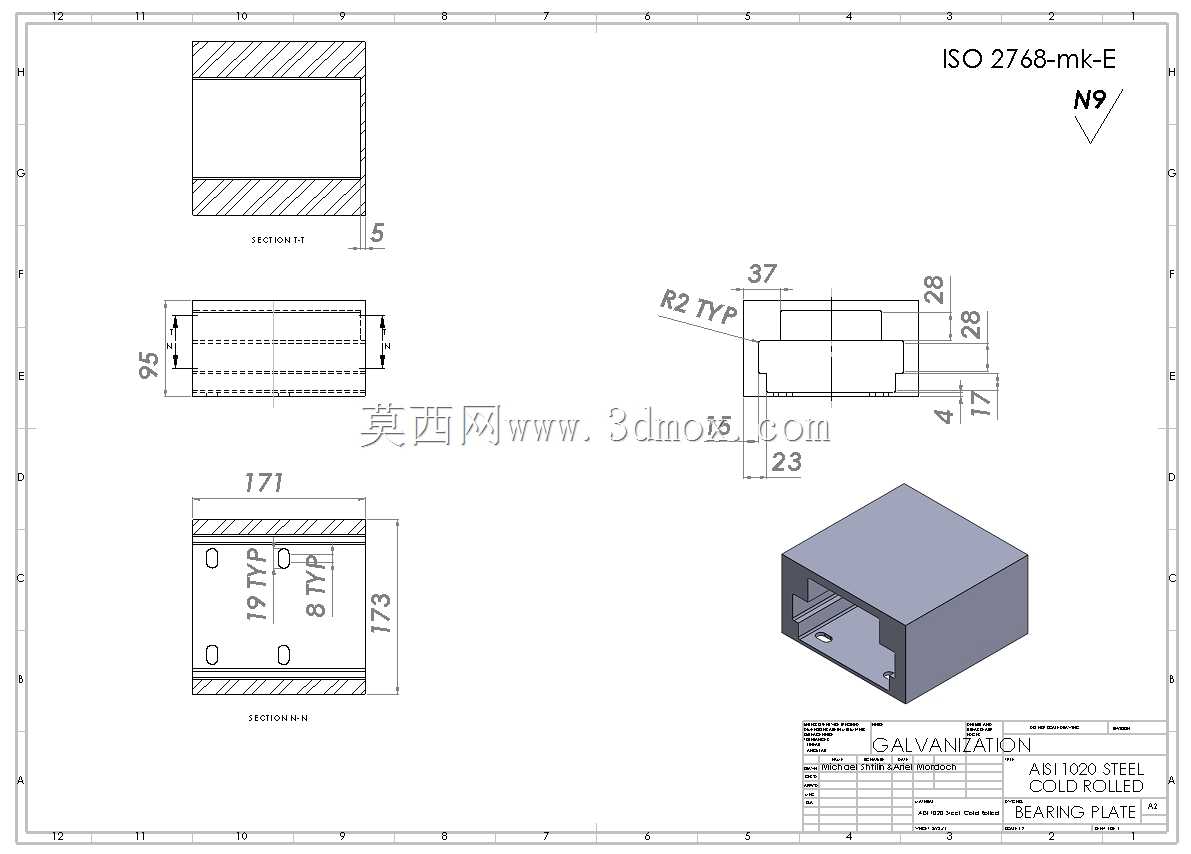

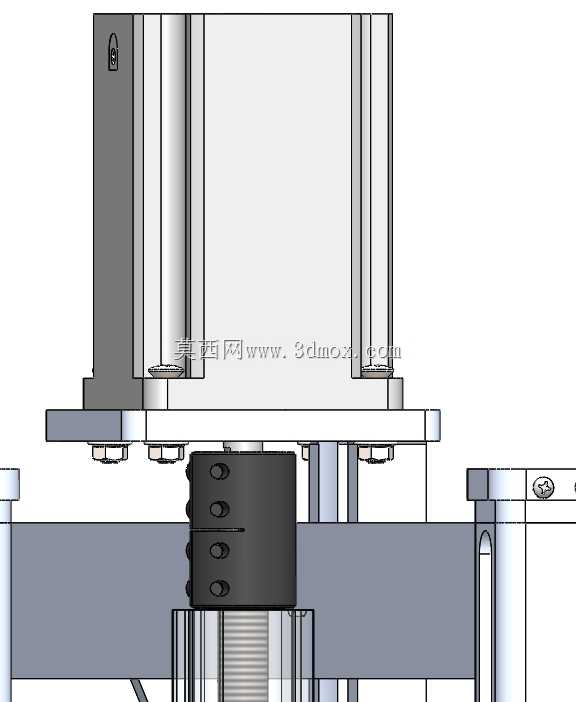

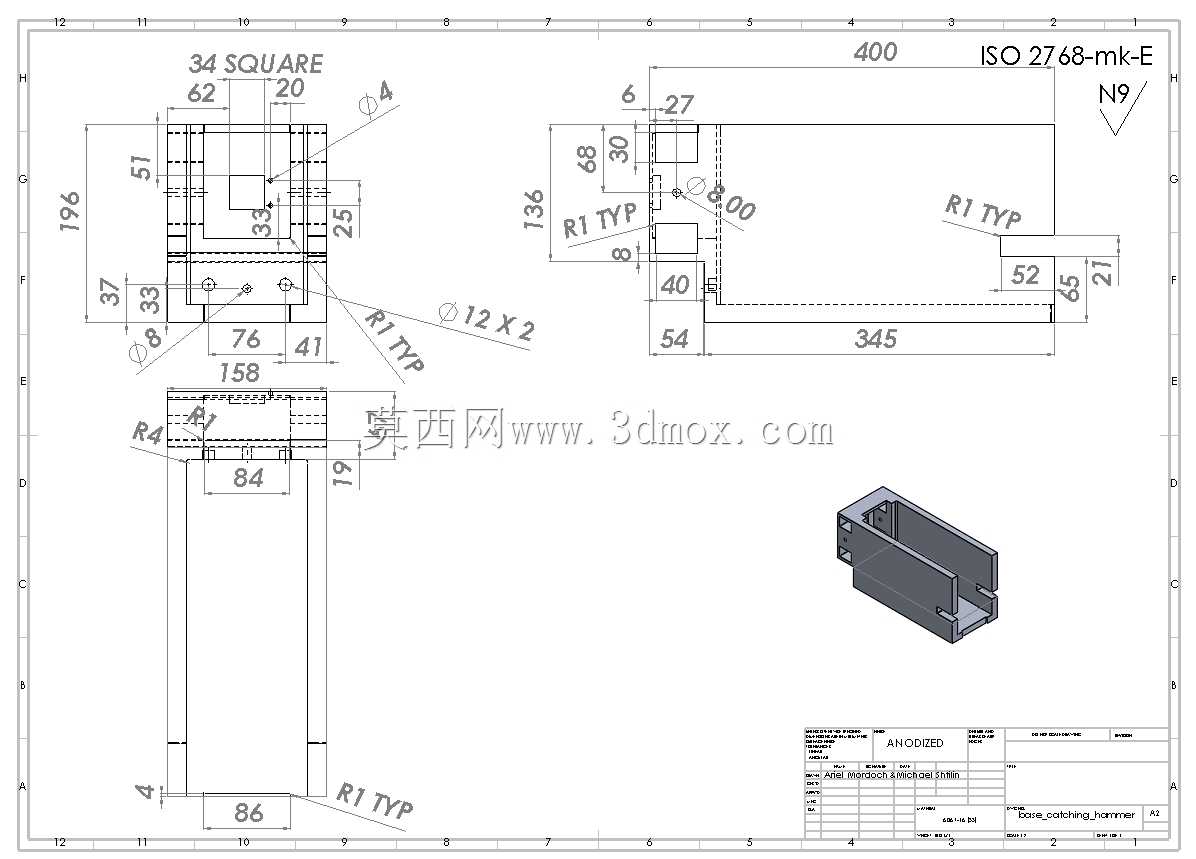

  搭载钻井执行单元的滑座通过直线导向副与立柱连接,可沿立柱完成垂直方向的行程调节,滑座上集成有横向进给调节机构,可带动钻具完成水平方向的位置微调,配合底盘的初始摆放定位,可实现墙面x、y、z三个坐标维度的钻孔位置精准控制,无需反复挪动整机即可完成单工位范围内多个孔位的连续作业。钻井执行单元集成了动力头、钻具装夹结构与进给驱动组件,动力头输出端可适配不同直径的建工钻头、水钻钻头,满足不同孔径、不同墙体材质的钻孔需求,进给机构采用匀速推进设计,可根据钻孔材质匹配对应的进给速度,避免人工进给力度不均导致的钻头崩损、孔壁粗糙等问题。从设计逻辑来看,整套结构优先考虑了现场作业的实用性,没有采用复杂的全向移动底盘或多自由度机械臂结构,

  而是通过简化的移动结构+坐标式导向进给的组合,在保证钻孔定位精度满足常规施工要求的前提下,尽可能降低设备整体重量与制造成本,同时型材拼接的框架结构也方便现场拆解维护,易损部件均可快速更换。设备的安装边界方面,整机在非作业状态下的整体轮廓适配常规施工电梯、楼道的通行尺寸,可顺利进入室内作业场景;作业状态下,支撑支脚展开后的占地宽度控制在1.2米范围内,长度控制在1.8米范围内,对作业面的空间要求较低,即使在狭窄的走廊、设备间内也可完成布置;钻具的作业行程覆盖常规墙面钻孔的高度范围,从距离地面0.3米到2.8米的孔位均可通过滑座的垂直移动完成对位,无需额外搭设登高作业平台。在实际作业流程中,操作人员先将设备推至待钻孔墙面对应位置,

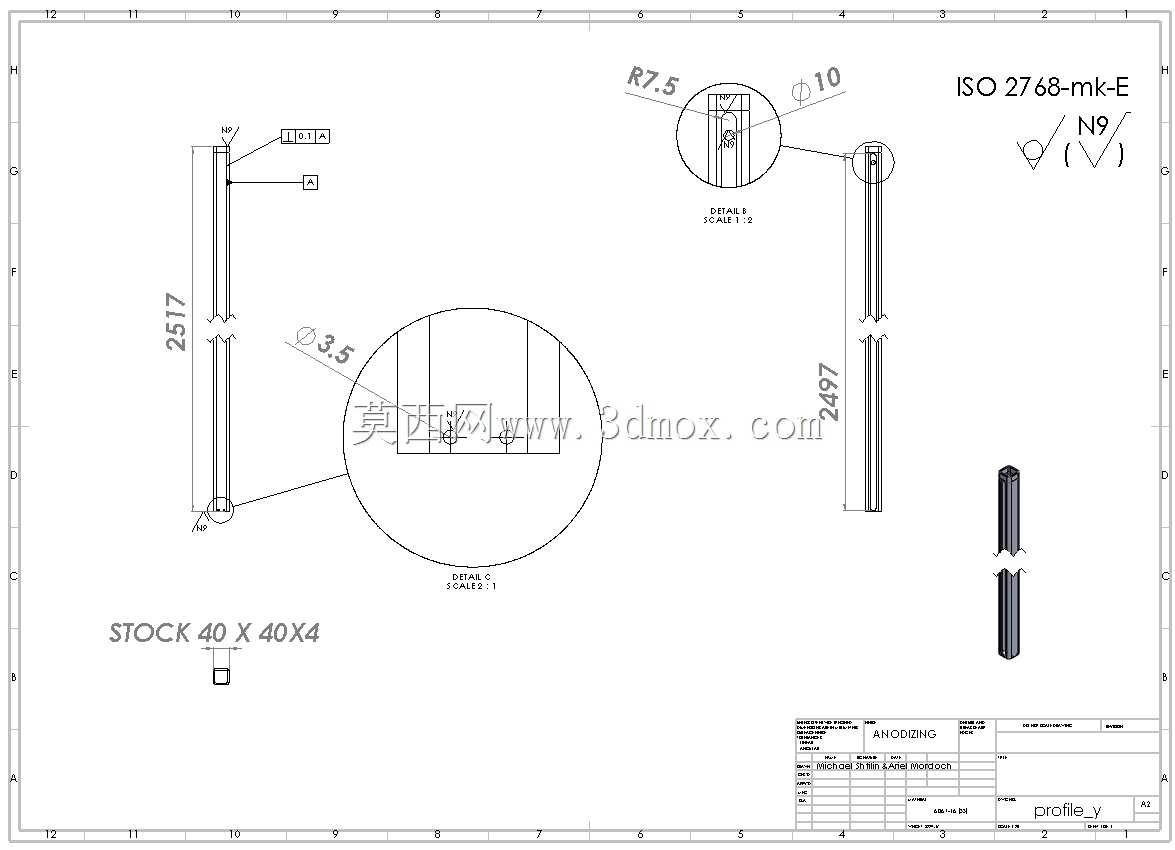

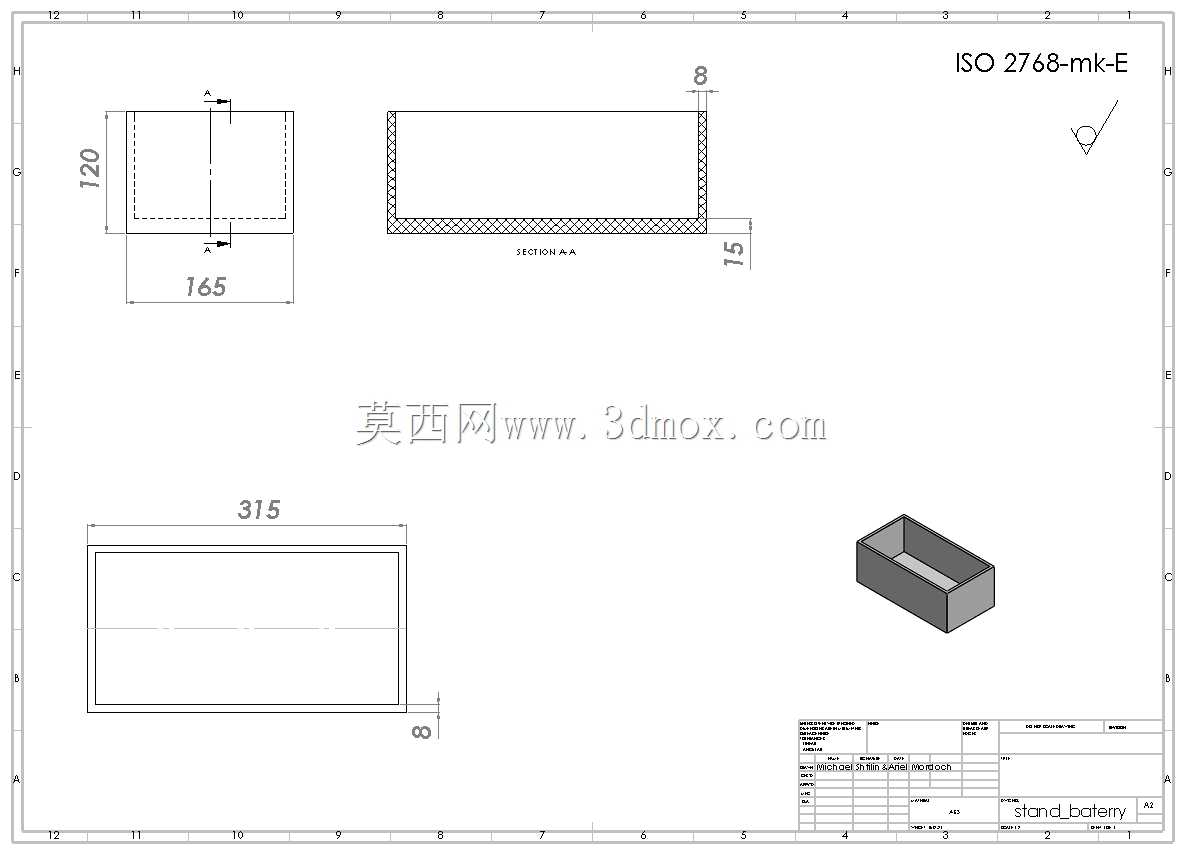

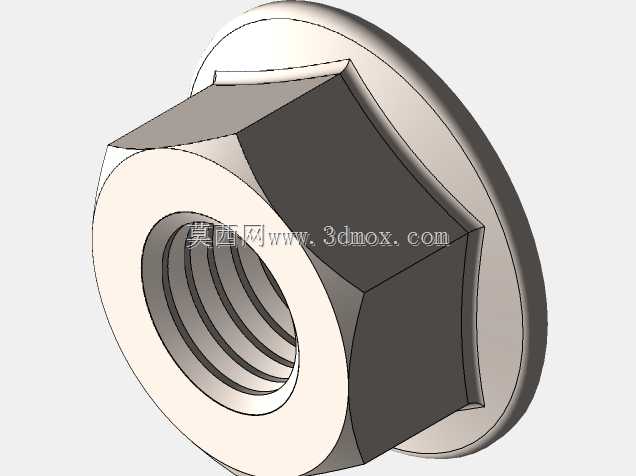

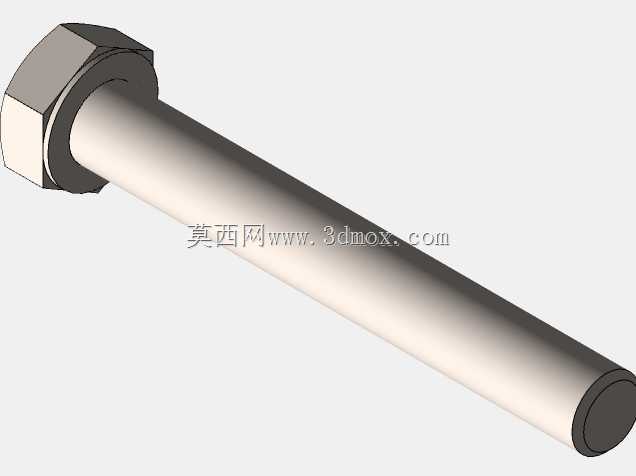

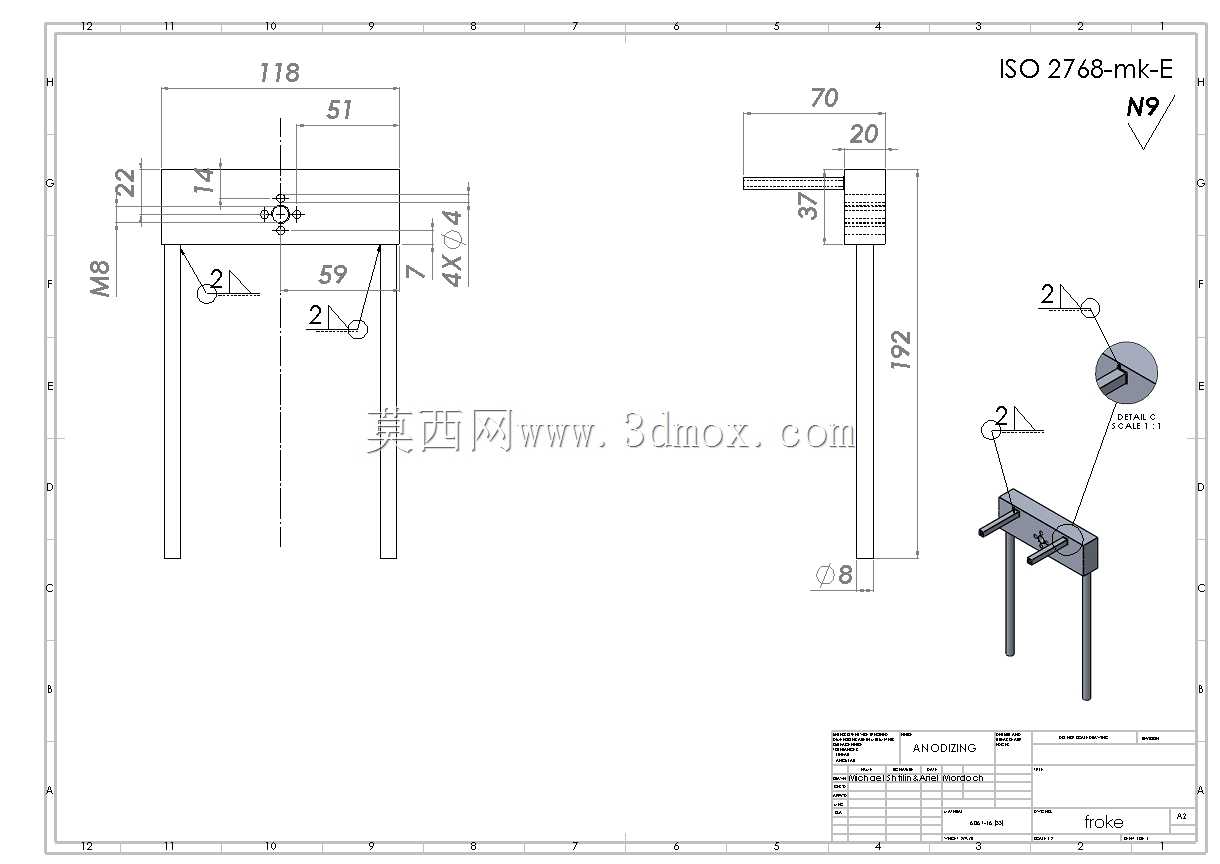

  调整底盘角度让钻具进给方向与墙面保持垂直,落下尾部支撑支脚并锁紧,根据待钻孔位的坐标参数调整滑座的垂直位置与横向位置,锁定滑座位置后启动动力头,通过进给机构带动钻具匀速向墙面进给完成钻孔,单孔作业完成后退回钻具,调整滑座位置即可进行下一个孔位的作业,整套流程仅需1名操作人员即可完成,相比传统两人配合作业的人工钻孔模式,作业效率可提升40%以上,同时钻孔的垂直度误差、位置误差均可控制在施工规范允许的范围内,也避免了人员手持钻机接触高速旋转部件、吸入钻孔粉尘的安全隐患。结构细节上,底盘框架预留了配重安装位,在进行大直径、大深度钻孔作业时,可在底盘前部加装配重块,进一步提升设备作业时的稳定性,避免钻削反力导致设备前倾;导向立柱的拼接位置设置有定位销结构,如需应对更高位置的钻孔需求,可快速接长立柱段,拓展设备的作业高度范围,无需更换整套机架;所有走线均沿型材内部的槽路布置,避免转场、作业过程中线缆被刮蹭破损,提升设备在复杂施工现场的耐用性。
