传感器周边气流场分布仿真分析

　　在工业传感设备的实际部署场景中，气流扰动带来的测量误差是长期困扰现场工程师的典型问题，尤其是在通风管道、户外监测点位、高速运动设备搭载的传感单元上，气流绕经传感器外壳形成的涡流、流速突变会直接干扰热敏元件、压力感应面的测量精度，部分工况下甚至会因为长期气流冲刷带来的振动导致传感元件疲劳失效。这套气流仿真模型的搭建，核心就是为了在结构设计阶段提前预判不同外壳造型下的流场分布特性，规避后期现场调试阶段反复修改外壳结构的冗余工作量。

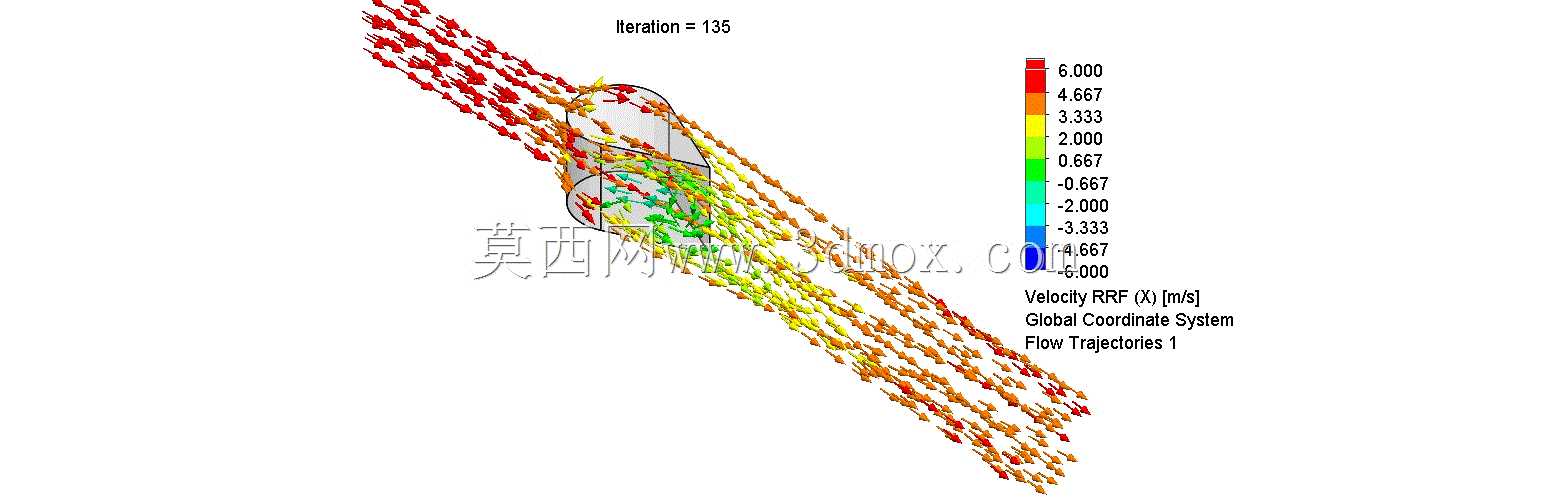

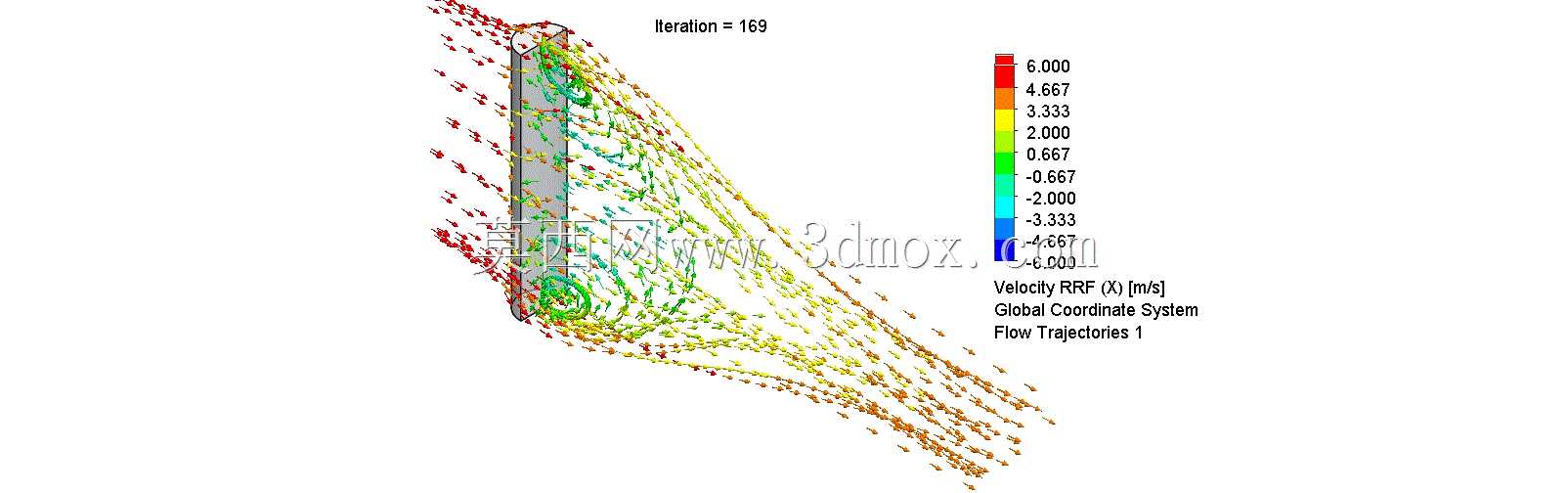

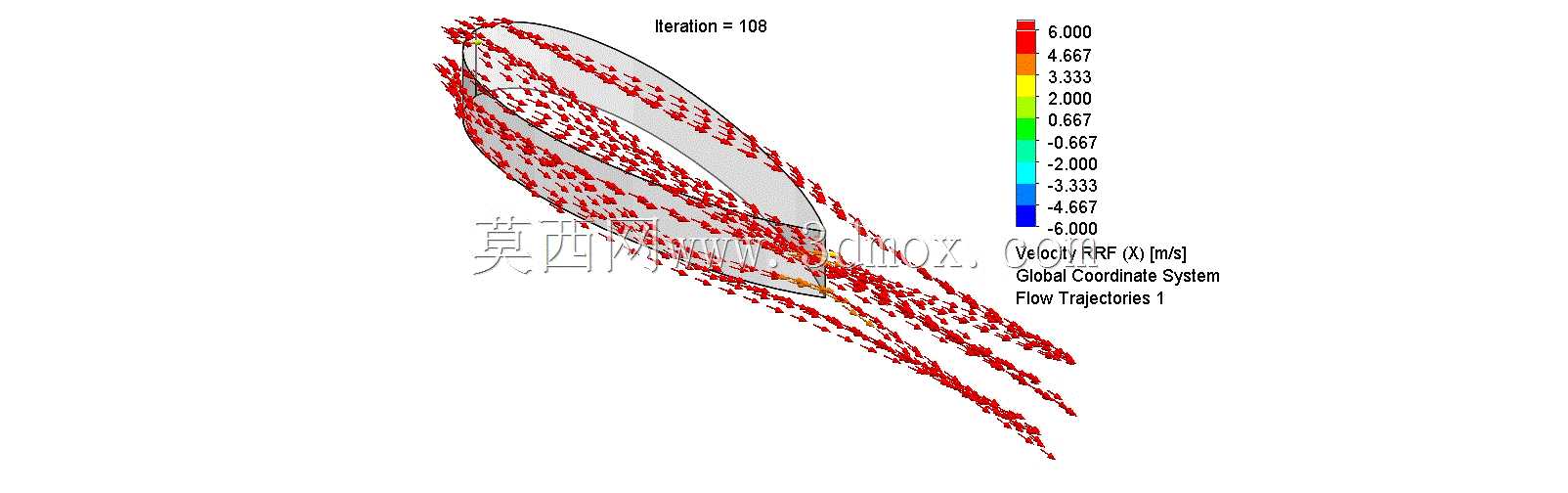

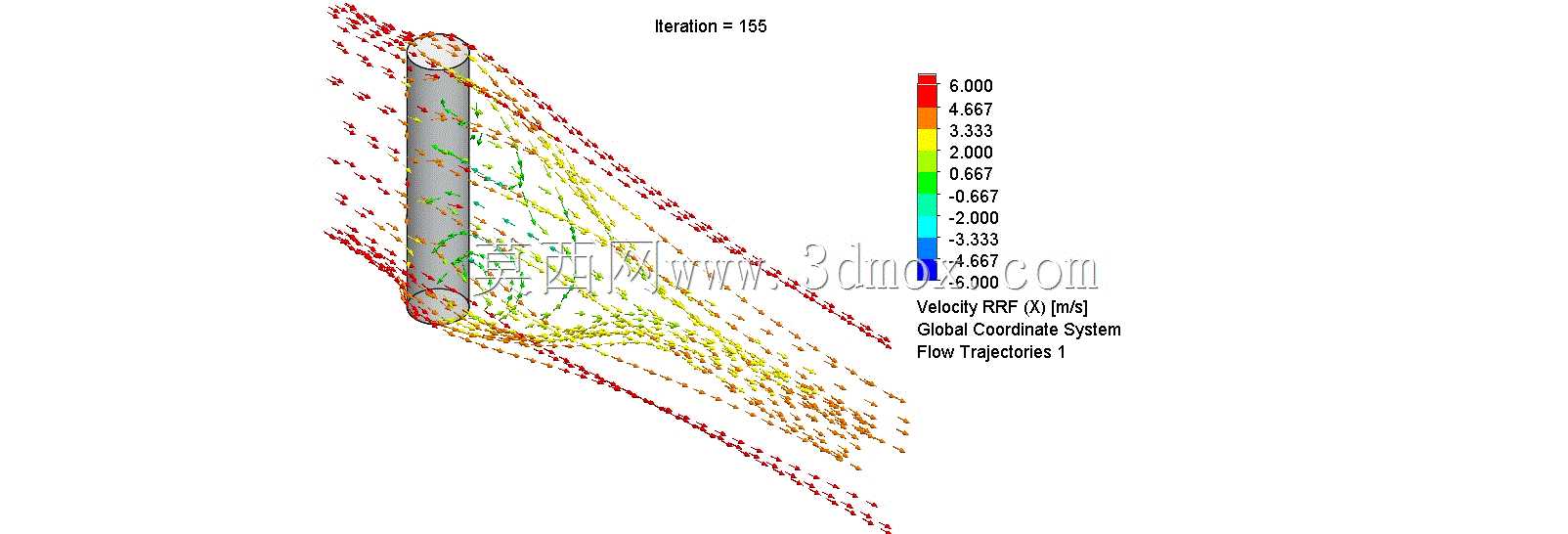

　　从模型呈现的流场轨迹可以看到，仿真过程中完整还原了气流接触传感器外壳后的完整流动过程：来流接触壳体前端面后，一部分气流沿壳体弧面顺滑向两侧分流，另一部分在壳体的直角过渡区域形成了明显的低速涡流区，不同颜色的轨迹矢量清晰标注了各区域的流速大小与流动方向，红色轨迹对应的高流速区集中在壳体两侧的弧面位置，而蓝色轨迹对应的负向流速区则出现在壳体背风面的尾流区域，这一区域的流速紊乱程度最高，也是实际应用中最容易积灰、产生气动噪声的位置。

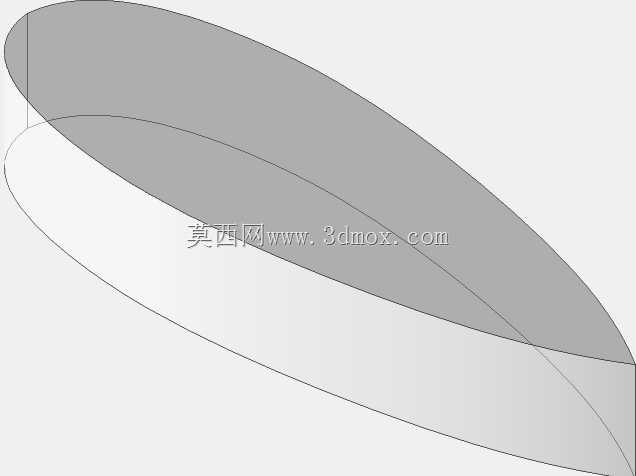

　　设计思路上，这套仿真没有采用理想化的光滑球体作为绕流对象，而是完全还原了传感器实际外壳的台阶结构、安装凸台、侧面走线槽的细节特征，因为在过往的项目经验中，很多看似不影响整体流场的小结构，往往会成为局部涡流的触发点——比如外壳上凸起的铭牌安装位、接线端的防水接头，都会改变局部气流的走向，如果仿真阶段忽略这些细节，得到的流场结果和实际工况会出现明显偏差。模型中设置的全局坐标系完全匹配传感器实际安装时的姿态基准，工程师可以直接读取任意点位的流速分量，不需要额外做坐标转换，就能直接对应到结构修改的具体位置。

　　关于安装边界的考量，仿真过程中预留了传感器安装支架的流场影响空间，来流方向覆盖了现场常见的0到45度侧向来流工况，从轨迹分布可以判断，当来流存在侧向偏角时，壳体两侧的流速差会明显增大，这一数据可以直接为传感器安装时的导流结构设计提供依据：比如在高流速工况下，需要在传感器迎流面加装楔形导流罩，打散大尺度涡流，降低作用在壳体上的气动载荷；而在低流速高精度测量场景下，则可以根据尾流区的分布范围，调整传感元件的安装位置，让感应面避开涡流紊乱区，保证测量数据的稳定性。

　　从功能特性来看，这套仿真输出的结果不仅能直观展示形状对气流速度和方向的影响，还能提取壳体表面的风压分布数据，为外壳的结构强度校核提供载荷输入——比如在高速气流场景下，壳体迎风面的正压和背风面的负压形成的压差，会长期作用在外壳连接螺丝上，结合流场仿真得到的风压数据，就能精准计算螺丝的受力大小，选择合适规格的紧固件，避免长期使用过程中出现螺丝松动、壳体移位的问题。同时，流场轨迹显示的高流速区域，也是外壳磨损最快的位置，在含尘气流工况下，可以针对性地在这些区域做耐磨涂层处理，延长传感器的户外使用寿命。

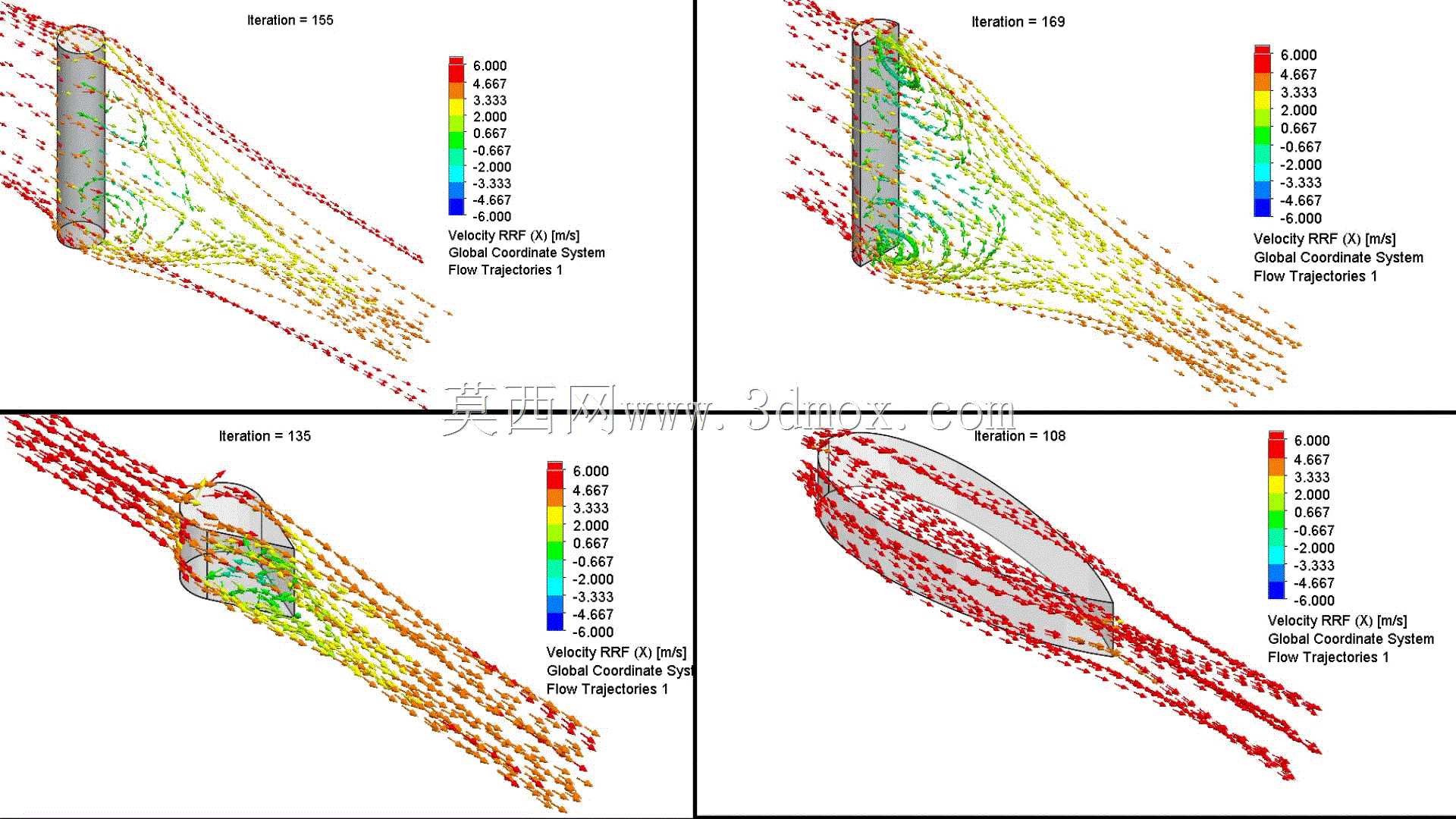

　　很多工程师在做传感设备结构设计时，往往只关注防护等级、电气性能这些硬指标，忽略了流场特性带来的隐性影响，实际上在工业现场，因为气流扰动导致的测量数据漂移、设备振动异响、外壳过早磨损失效的案例占比并不低。通过这类前置的流场仿真，不需要制作多版手板做风洞测试，就能快速迭代外壳造型：比如把外壳的直角过渡改成圆角、调整安装凸台的突出高度、优化接线端的位置，每一次修改对应的流场变化都能直观呈现，直到找到兼顾防护性能、安装便利性、流场稳定性的最优结构方案。这套模型里呈现的迭代步结果，也能为同类柱状外壳传感设备的流场优化提供参考基准，减少同类项目的重复仿真工作量。
