带法兰连接双接口弯管内部水流压力仿真

　　在流体输送管网的工程设计环节，弯管是改变介质流向的核心过流部件，从市政供水的支干管路转向、工业循环水系统的管路排布，到液压设备的压力油管路布设、暖通空调的冷媒水管路接驳，但凡涉及流体方向切换的位置，都需要用到对应通径的弯管构件。很多刚入行的结构设计人员容易忽略弯管处的流场变化，只按等径直管的耐压参数选型，实际投用后经常出现弯管外侧冲蚀磨损、内侧涡流积气、接口密封渗漏等问题，严重时甚至会因为局部压力峰值超过管材屈服强度，出现管路爆裂的安全事故，这也是做管路设计时必须针对弯管段做专项流场分析的核心原因。

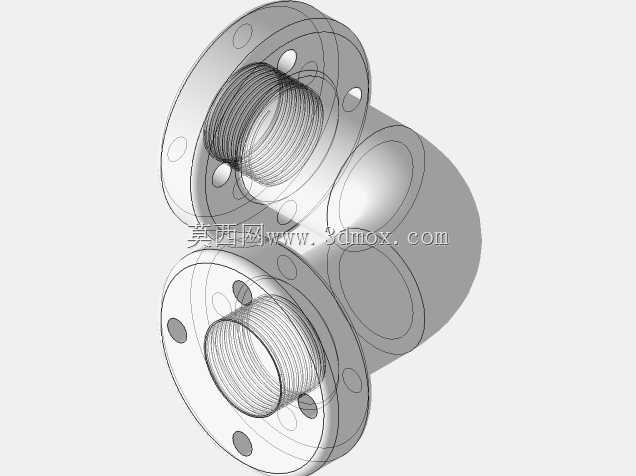

　　这个弯管构件采用两端带法兰盘的90度转向结构，两端法兰的螺栓孔采用周向均布设计，安装时可以直接和同通径的管路法兰配对，通过螺栓锁紧实现刚性密封连接，不需要额外加工焊接坡口，现场拆装维护的效率比焊接式弯管高很多，适合需要定期拆检清理管路内部杂质的应用场景，比如化工流体输送、污水处理的管路系统。从结构尺寸来看，弯管的转弯半径采用长半径设计，相比短半径弯头能大幅降低流体转向时的局部阻力损失，减少介质对管壁的正面冲蚀；法兰盘的厚度按照对应公称压力的标准取值，螺栓孔的中心距、孔径都匹配常用的国标法兰尺寸，安装时不需要额外做转接件，能直接适配现有标准管路的安装边界，不会和周边的管路支架、其他设备构件产生空间干涉。

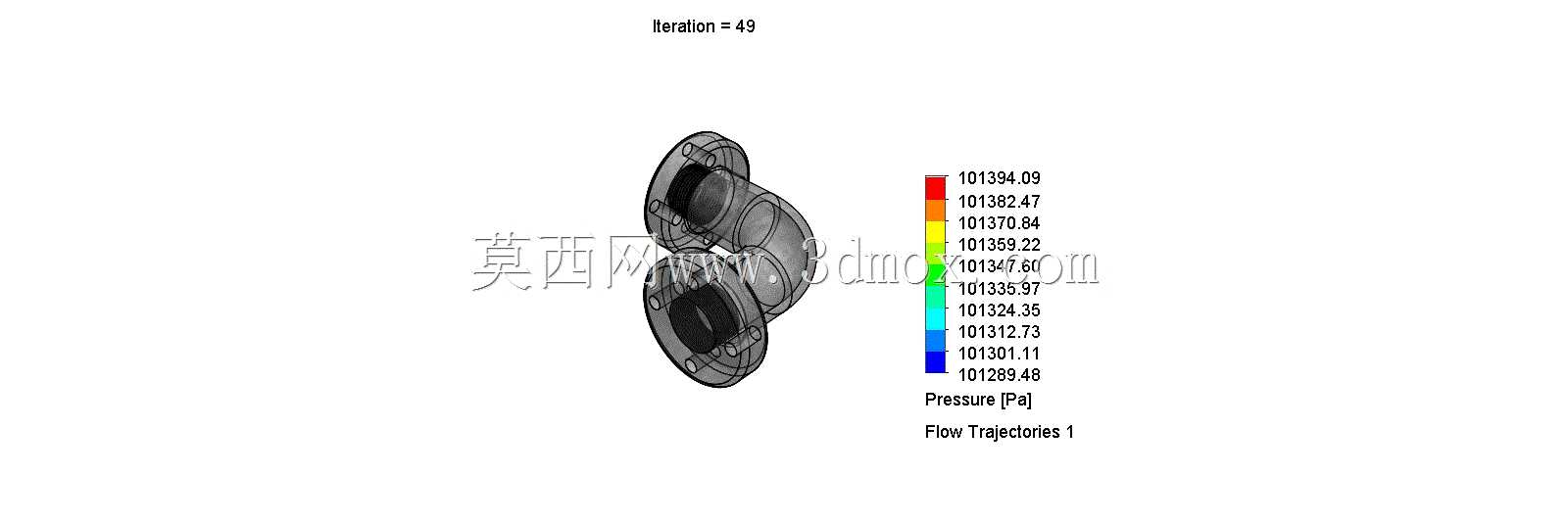

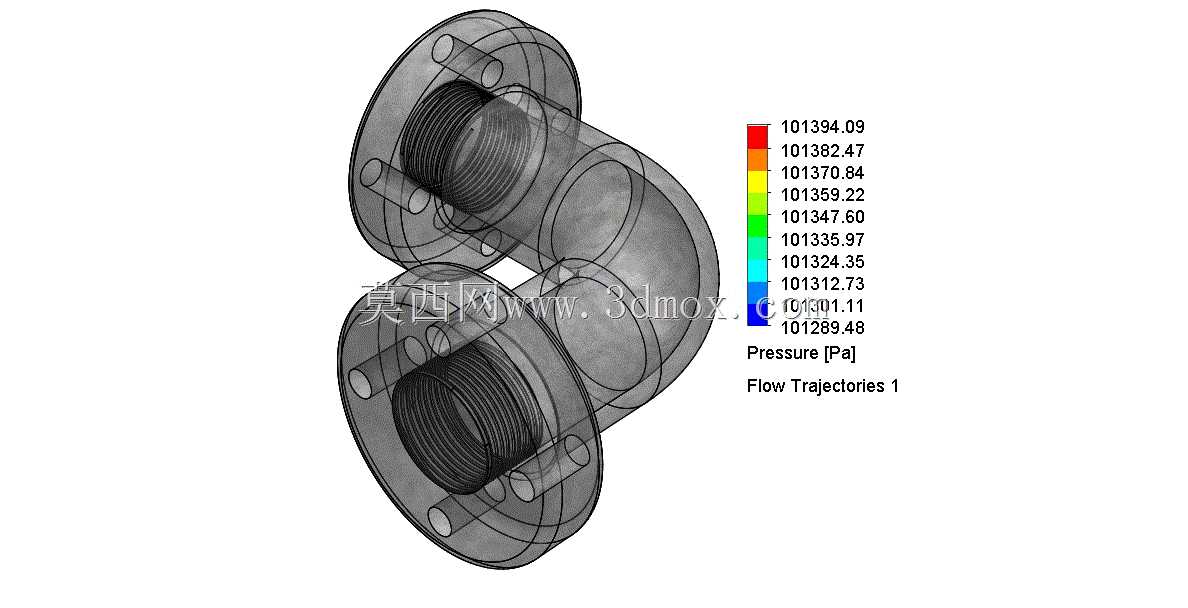

　　从设计逻辑上，这个模型在建模阶段就同步做了内部流道的抽取，没有采用简化的等径圆弧流道，而是完整还原了法兰接口处的内螺纹衔接段、管壁的实际厚度，避免因为流道简化导致仿真结果出现偏差。流场仿真的边界条件按照工程实际常用的工况设置，入口端给定稳定的流速入口条件，出口端设置自由出流边界，管壁采用无滑移壁面条件，通过计算流体动力学求解得到整个弯管内部的压力分布云图和流动轨迹。从仿真结果能直观看到，弯管外侧的压力明显高于内侧，压力最高的区域出现在流体刚进入转弯段的外侧壁面，这和实际工程中弯管外侧最容易被磨穿的失效位置完全吻合；而弯管内侧因为流体转向时的离心力作用，会形成局部低压区，容易产生涡流和气蚀，这也是管路设计时需要在弯管前后设置直管段、必要时加装导流片的核心依据。

　　做这类弯管的三维设计和仿真，不能只关注外形的装配尺寸，还要结合内部流场的分析结果优化结构：比如针对压力最高的外侧壁面，可以适当增加壁厚提升耐压冗余，或者在外侧加装耐磨衬层延长使用寿命；针对内侧的低压涡流区，可以通过优化转弯处的内壁圆角、调整流道线型来减少涡流产生，降低管路的振动和噪声。另外法兰端的密封面结构也做了适配设计，密封槽的尺寸匹配常用的橡胶密封圈规格，安装时能保证端面密封的可靠性，不会因为压力波动出现渗漏。在实际选型应用时，设计人员可以直接参考这个模型的仿真结果，根据实际工况的压力、流量参数调整弯管的通径、壁厚和法兰规格，不需要从零开始做流道建模和基础仿真，能大幅缩短管路系统的设计周期，也能提前预判弯管处的失效风险，避免后期现场运行出现故障。
