定滑轮绳索牵引吊挂传动结构设计

　　这套滑轮绳索结构在工业现场的应用场景覆盖极广，从车间内轻型工位的物料定点吊运、自动化产线的柔性牵引工位，到教学演示场景下的力学原理展示装置，甚至小型起重设备的末端吊挂单元，都能见到这类结构的衍生设计。不同于重型起重设备的多倍率滑轮组，这套单轮定轴结构的核心用途是改变绳索施力方向，配合两端吊挂的负载实现力的转向传递，不需要额外做力的放大，适配对传动比无要求、仅需调整力传导路径的工位。

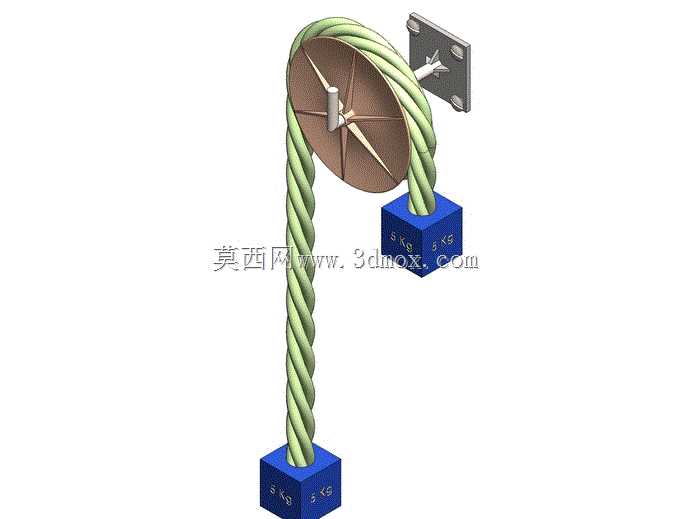

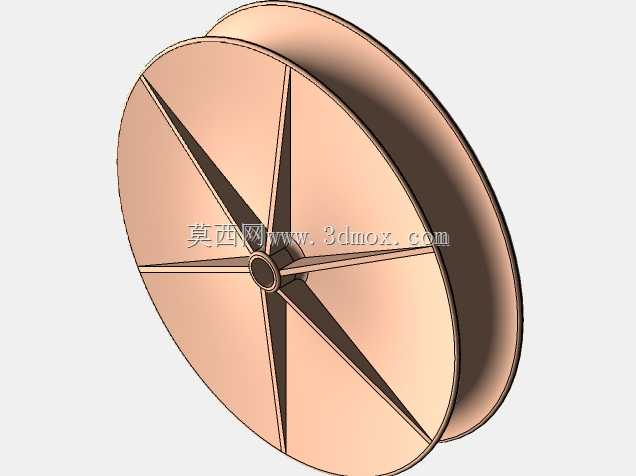

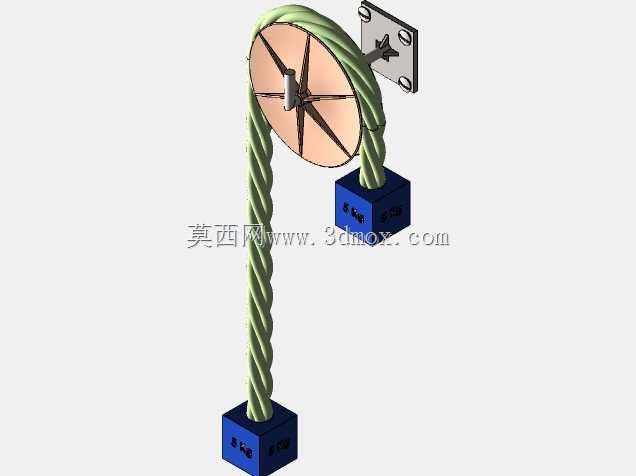

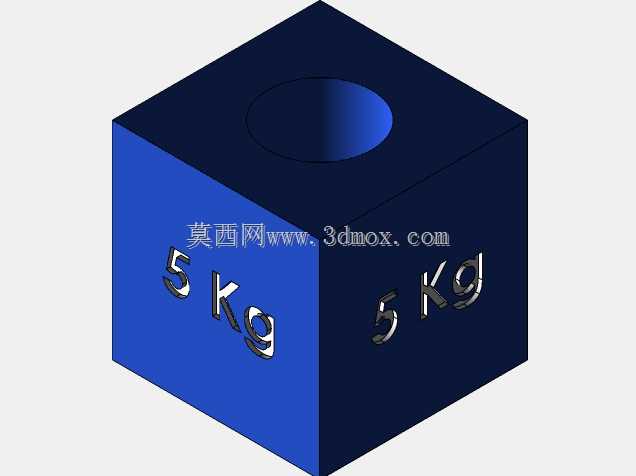

　　从功能特性来看，结构采用单定滑轮作为核心回转件，滑轮轮槽做了适配绳索直径的圆弧过渡设计，槽深足够避免绳索受侧向力时脱出，轮体中心的轴孔与固定支架上的销轴配合，预留了合理的转动间隙，既保证滑轮转动时无卡滞，也不会出现径向窜动导致的绳索偏磨。绳索采用多股捻绕的结构建模，还原了实际纤维绳索或钢丝绳的捻距特征，与轮槽的接触区域做了贴合度匹配，能直观呈现绳索受力时与轮面的接触状态，两端的负载块模拟实际吊挂的重物，固定端的方形安装板可直接通过螺栓固定在墙面、设备机架或者工位支架上，安装面的孔位按照通用轻型吊挂的间距设计，适配多数现场的安装基准。

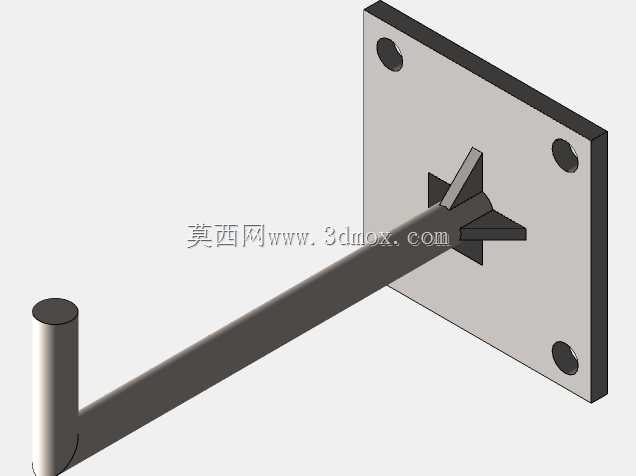

　　设计过程中首先要明确的是安装边界条件，固定支架的安装板厚度、螺栓孔中心距都要匹配常用的M6-M8膨胀螺栓或机螺钉安装尺寸，保证固定端能承受两倍以上的额定负载拉力，避免工作中出现固定端脱落的风险。滑轮的直径选取遵循绳索弯曲半径的要求，一般不小于绳索直径的10倍，减少绳索反复弯折时的疲劳损耗，延长绳索的使用寿命。轮槽的宽度要比绳索直径大1-2mm，既不会因为槽宽过大导致绳索在槽内晃动偏移，也不会因为槽宽过小夹滞绳索影响滑动顺畅度。销轴的设计要兼顾抗剪切强度与转动润滑需求，轴端做防脱限位，避免滑轮转动过程中销轴窜出脱落。绳索的建模还原了实际捻绕的螺旋特征，能直观展示绳索受力时的扭转状态，两端与负载块的连接部位做了固定约束模拟，还原实际使用中绳索与负载的绑定或压接固定状态。

　　在实际选型适配时，这类结构可根据负载大小调整滑轮材质，轻载场景下可采用尼龙或POM材质的滑轮降低自重与运行噪音，重载场景则更换钢制滑轮提升承载能力，绳索也可根据使用环境选择尼龙绳、钢丝绳或者不锈钢丝绳，适配防腐、高强度等不同工况需求。安装时要保证滑轮轮槽的中心平面与绳索两端的受力方向处于同一平面，避免绳索出现偏角导致的轮槽偏磨、绳索脱槽问题，固定支架的安装平面要保证足够的刚度，避免受拉力时出现变形导致滑轮卡滞。这套完整的内部零件与组件建模，可直接用于同类型吊挂牵引结构的设计参考，也可作为力学演示装置的结构原型，帮助设计人员快速验证结构布局、安装尺寸的合理性，减少重复建模的工作量，在做工位布局设计时，可直接调用该模型调整安装位置、绳索长度与负载参数，快速适配不同的工位需求。
