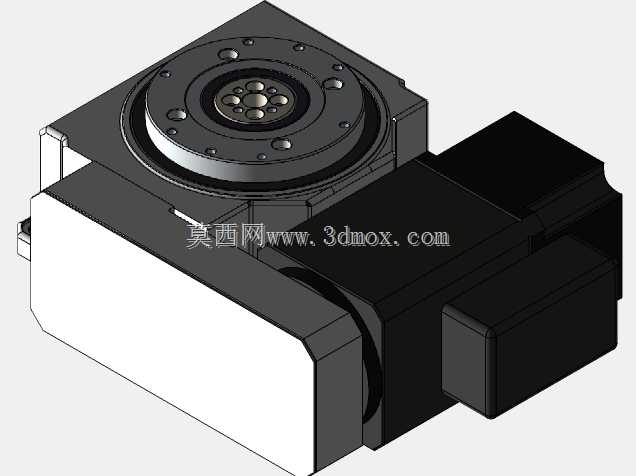

WEISS TC120重载型凸轮旋转分度台结构

　　在多工位自动化装配、检测生产线的布局规划中，回转式工位布局凭借占地紧凑、工序衔接路径短的优势，一直是小零件批量加工场景的首选方案，而旋转分度台作为这类布局的核心执行部件，其负载能力、定位精度、运行平顺性直接决定整线的节拍上限与产品良率。这款TC120规格的WEISS旋转分度台，属于重载型凸轮式间歇分度产品，适配120mm规格转台安装面的中大型多工位设备需求，区别于轻载的直驱式转台，该结构采用弧面凸轮传动架构，将驱动电机的连续旋转输入，转化为输出转盘的间歇式定角度回转，在停顿阶段依靠凸轮与滚子的共轭啮合实现无间隙锁止，不需要额外增加刹车或定位销结构就能承受工位上的加工负载反力。从实际选型适配的角度看，

　　这类分度台常应用在汽车小零部件压装、电子元器件视觉检测、五金件多工序钻攻加工的转盘设备上，单工位可承载数十公斤的工装夹具与工件，转台的输出端面设计有标准的螺栓安装孔位与中心定位止口，安装时只需将工装底板的定位凸台与转台止口配合，拧入对应规格的内六角螺栓即可完成固定，不需要额外加工转接板，能有效压缩工装设计的准备周期。转台的驱动单元采用侧置式集成布局，电机与凸轮输入轴通过联轴器直连，整体外形呈L型结构，安装时可根据设备内部的走线、避让需求选择电机的出线方向，设备机架上只需加工对应尺寸的安装沉孔与固定螺纹孔，就能将转台整体嵌入安装，转台的底部基准面经过精磨处理，安装后不需要额外打表调整转台端面的跳动精度，

　　出厂时已经将端面跳动控制在微米级范围，能满足高精度加工场景的平面度要求。从结构设计的细节来看，该分度台的凸轮与输出转塔之间采用无间隙预压装配，转塔圆周上均匀分布的精密滚子与凸轮螺旋曲面全程贴合，在转位过程中没有冲击空程，运行噪音控制在较低水平，长期运行的磨损量极小，不需要频繁调整间隙就能维持初始的定位精度。转台的箱体采用高刚性铸铁材质，整体做了时效去应力处理，在承受偏载负载时不会出现明显的形变，能保证工位间的重复定位精度稳定在±15角秒以内，完全满足自动化装配、检测工序的定位公差要求。在油路设计上，箱体内部集成了润滑油路，出厂时已经预注了对应标号的润滑脂，日常维护只需要按照运行周期在指定注油嘴补充润滑即可，不需要拆解箱体做内部保养，

　　能大幅降低设备的运维成本。在实际建模装配过程中需要注意，该转台的输出转盘在零位时的安装孔位有固定的角度对应关系，设计工装时要提前核对孔位角度，避免出现工装安装后与周边工位机构干涉的问题；同时转台侧面的电机接线盒要预留足够的走线空间，避免设备运行时线缆与运动部件产生摩擦。另外，转台的回转节拍可以通过搭配不同减速比的伺服电机进行调整，在选型时需要结合工位数量、单工位负载重量、转位角度来核算所需的驱动扭矩，避免出现电机选型过小导致转位过程卡顿、过载报警的问题。这类凸轮式分度台相比DD直驱转台，在中低速重载场景下的成本优势更明显，且抗冲击负载能力更强，不需要复杂的伺服参数调试就能实现稳定的间歇分度动作，非常适合传统自动化设备的升级改造与新设备的标准化选型应用。
