工业视觉检测用I-60型摄像传感装置

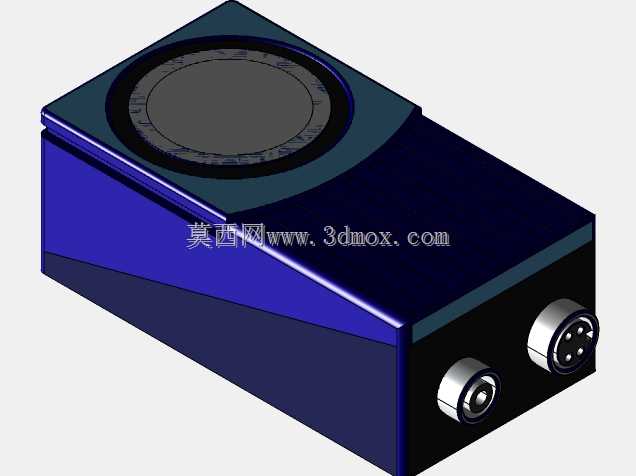

　　在3C电子零部件装配线、汽车精密冲压件尺寸校验、食品包装喷码识别、医药泡罩缺粒检测这类对在线检测精度要求较高的产线场景中，这类视觉检查装置是替代人工目视检测的核心执行部件，它不需要与被测工件发生物理接触，就能通过内置的成像单元完成工件表面缺陷、位置偏移、尺寸偏差、字符错漏等项目的快速判定，相比传统接触式检测，不会划伤工件表面，也不会因为接触磨损带来检测精度漂移，适配高速连续运转的自动化产线节拍。从结构设计来看，这款装置采用一体化方正壳体，顶面集成带环形刻度标识的镜头调节环，现场调试人员可以直接通过旋转调节环完成焦距、视场角度的微调，不需要额外拆卸壳体或者借助专用调试工具，调节环周边做了防滑倒角处理，戴劳保手套操作也能精准控制调节量。

　　壳体侧面做了斜切过渡的造型，不是生硬的直角结构，一方面可以减少安装时与周边走线、相邻机构的干涉，另一方面斜切面刚好作为状态指示灯的安装面，操作人员站在产线侧面就能直观看到设备的运行、触发、故障状态，不用刻意俯身或者绕到设备正面查看。装置的接线端设置在壳体的侧端面，采用两种不同规格的工业连接器，分别对应电源供电、触发信号输入、检测结果输出的线路，连接器做了防呆定位设计，插装时不会出现针脚错位的问题，连接器外圈带金属锁紧螺纹，插装完成后拧紧锁套就能避免产线振动导致的接头松脱，适配车间多振动源的复杂工况。从安装边界来看，这款装置的壳体采用规整的长方体基准面，底面和两个相邻侧面都可以作为安装基准面，不需要额外定制异形安装支架，

　　直接用标准螺栓就能固定在型材机架、设备安装板或者可调角度的云台上，安装孔位的间距适配常规工业视觉支架的通用孔距，现场改造替换旧款检测装置时不需要重新打孔攻丝，能缩短产线停线改造的时间。装置的镜头视场方向垂直于顶面安装面，当采用底面安装时，镜头可以垂直向下对准下方输送线上的工件，当采用侧面安装时，镜头可以水平对准工装夹具上的定位工件，不同安装姿态下，壳体内部的成像模组都做了重心平衡设计，长期运行不会因为自重出现光轴偏移的问题。在功能实现上，这款装置内置的成像单元可以适配不同光照条件下的检测需求，顶面的环形结构可以兼容外接环形光源的安装，不需要额外设计光源固定支架，直接将配套光源卡装在调节环外侧就能完成同轴照明的搭建，

　　针对高反光金属表面、透明塑料件这类难检测的工件，也能通过配套光源调整打光角度，避免反光造成的图像过曝问题。装置内部集成了基础的图像预处理模块，不需要外接额外的图像分析单元就能完成简单的有无判定、位置识别，对于复杂的尺寸测量、缺陷分类需求，也可以通过接口将原始图像传输到上位机进行二次算法处理，兼顾了简易检测场景的低成本需求和复杂检测场景的扩展性。从结构可靠性设计来看，整个壳体采用拼接式密封结构，接缝处做了密封胶条预留槽，组装完成后可以达到工业场景常用的防尘防水等级，适配车间多粉尘、偶尔有切削液飞溅的加工场景，壳体材质选用高强度工程塑料，重量较轻，不会对安装支架造成过大的负载，同时外壳的绝缘性能可以避免工业现场的电磁干扰影响内部成像电路的稳定运行，接线端的连接器引脚做了镀金处理，长期在潮湿环境下使用也不会出现接触氧化导致的信号中断问题。在实际产线选型适配时，需要注意这款装置的镜头焦距对应的最佳检测距离，安装时要保证被测工件处于镜头的清晰成像景深范围内，同时要预留出调节环的操作空间，不要在调节环周边布置其他遮挡构件，方便后期维护时重新校准焦距，接线时要将电源线路和信号线路分开布线，避免强电线路对信号传输造成干扰，装置的安装位置要远离产线的直接振动源，如果无法避开振动源，可以在安装面和支架之间加装减震垫片，减少振动对成像清晰度的影响。
