窄幅长距倾斜式皮带输送设备结构

　　在轻工包装、电子零部件加工、小型五金件分拣的产线布局里，经常会遇到上下工位存在高度差、同时水平跨距有限的物料转运需求，这类场景下常规的水平皮带机无法适配高差，大宽度的输送设备又会占用过多产线横向空间，这款窄幅长距的倾斜输送结构就是针对这类场景做的定向设计。从实际使用的工况来看，这类设备常布置在注塑机出料口与分拣工作台之间、或是小型加工设备的出料端与周转箱承接位之间，用来完成小尺寸工件的爬坡转运，避免人工上下料的重复动作损耗，也能衔接不同高度的自动化工位，让产线的物料流保持连续不中断。

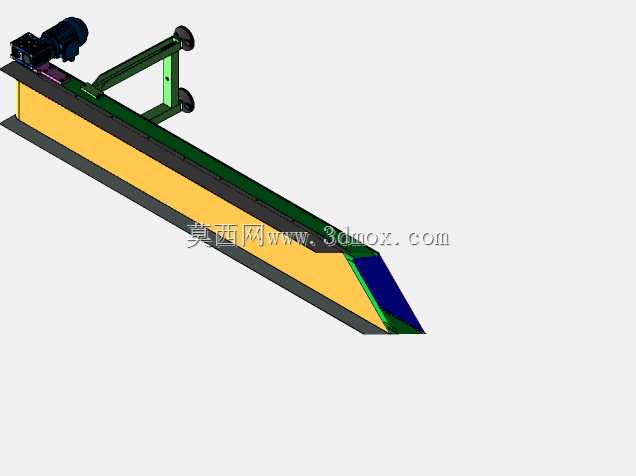

　　设计之初首先锚定的是安装边界的约束，设备本体宽度控制在260毫米，整体输送段的水平投影长度做到3000毫米，这个尺寸参数是经过多场景适配验证的：260毫米的带面宽度刚好可以通过尺寸在200毫米以内的盒装、块状小型工件，不会因为带面过宽造成不必要的空间浪费，也不会因为带面过窄导致工件在输送过程中卡滞、掉落；3000毫米的输送长度搭配对应的倾斜角度，可以覆盖0.8米到1.2米左右的常规工位高差，适配大部分中小型加工设备的出料高度与人工操作台面的高度差，不需要额外做机架垫高或者地坑开挖，减少现场安装的改造工作量。

　　从结构设计的逻辑来看，整套设备采用侧边一体式焊接机架作为承载主体，机架选用矩形钢管拼焊而成，焊接后做整体时效处理消除内应力，避免长期承重后出现机架变形、皮带跑偏的问题。驱动端布置在设备的高位侧，采用减速电机直接驱动主动滚筒的结构，这种布置方式相比低位驱动可以让皮带的紧边处于下分支，减少输送过程中皮带的抖动，尤其是倾斜输送工况下，紧边在下能让上分支的承载段皮带保持更稳定的张紧状态，不会因为物料负载出现皮带打滑、逆转的问题。机架上的上下托辊采用间隔布置的形式，上托辊采用槽型小托辊组，让皮带形成微槽型截面，增加物料与带面的接触摩擦力，防止倾斜输送时工件下滑；下托辊采用平托辊，支撑回程段皮带，减少皮带运行的垂度。

　　设备的高位端设置了可调节的张紧结构，通过调整从动滚筒的前后位置来控制皮带的张紧力，张紧行程预留了50毫米的调节量，可以覆盖皮带长期使用后的拉伸变形量，不需要频繁裁剪皮带就能维持正常的张紧状态。两侧的挡边采用折弯钢板制作，挡边高度高出带面40毫米，全程沿着输送段布置，防止工件在爬坡过程中从带面两侧滑落，挡边与带面之间预留了3毫米的间隙，既不会摩擦皮带造成额外的功率损耗，也能避免小尺寸工件卡入挡边与皮带的缝隙里。设备的低位端做了斜切式的进料导料结构，导料板与带面平滑衔接，方便上游设备出料时工件能顺畅滑落到带面上，不会在进料位置出现堆料、卡料的问题。

　　机架的支撑腿采用可调节的脚杯结构，每个支撑腿都可以独立调整高度，现场安装时可以根据实际的工位高差微调设备的倾斜角度，不需要重新加工支撑件，适配不同现场的安装地面平整度。驱动电机的安装座做了可翻转的铰接结构，方便后期维护时调整电机位置，更换皮带或者滚筒时不需要完全拆解机架，只需要松开张紧结构、翻转电机座就能快速完成易损件的更换。整套设备的传动部分没有采用复杂的链传动或者中间轴传动，直接通过减速电机输出轴连接主动滚筒，减少了中间传动环节的功率损耗，也降低了后期的维护点数量，只需要定期给滚筒轴承加注润滑脂、检查皮带张紧度就能维持长期稳定运行。

　　从实际选型适配的角度来说，这款输送结构的带速可以根据输送物料的类型做调整，输送光滑的塑料件时可以适当降低带速，避免工件下滑；输送有一定摩擦力的纸质包装盒、五金件时可以适当提高带速，匹配上游设备的出料节拍。带面可以根据输送物料的特性更换不同的材质，输送有油污的工件时可以选用耐油PVC带，输送有轻微腐蚀性的物料时可以选用PU带，不需要改动机架主体结构就能完成适配，通用性较强。在三维建模的过程中，所有的安装孔位、配合尺寸都按照实际加工公差做了预留，焊接件的焊道、折弯件的折弯半径都做了符合加工工艺的处理，模型导入工程图后可以直接导出加工图纸，不需要做过多的工艺调整，能直接用于生产制造的参考。
