不锈钢材质5升费斯托型立式储气罐体

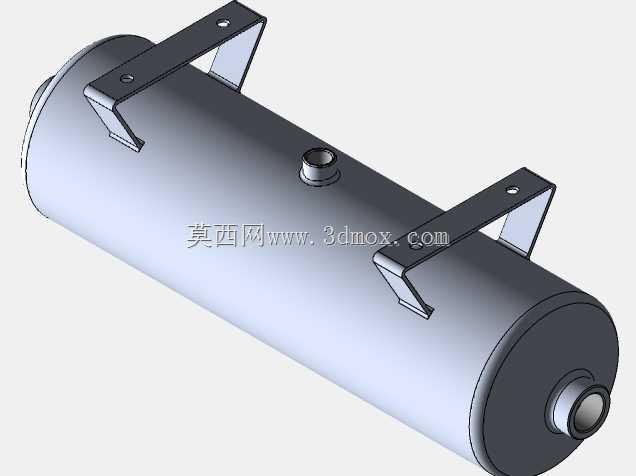

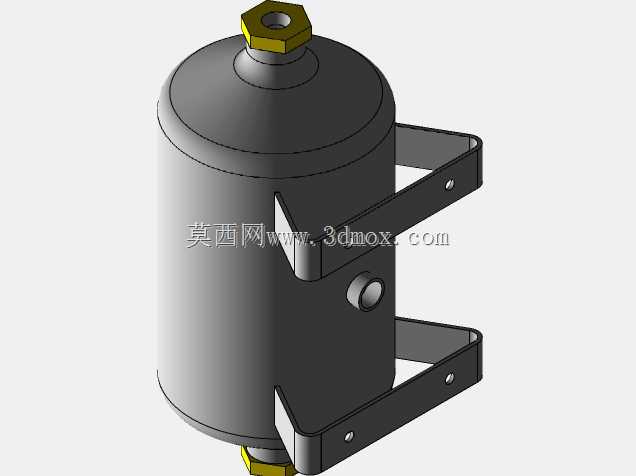

在气动系统的现场布局里，这类5升容积的小型立式储气罐是非常常见的配套部件，多数时候会搭配小型空压机、气动执行机构回路使用，用来缓冲气源压力波动、储存压缩空气，避免空压机频繁启停，同时可以沉淀部分冷凝水，稳定下游气动元件的供气压力。这款罐体采用不锈钢材质加工，相比普通碳钢罐体更适合有轻度防腐要求的工况，比如食品加工车间的气动回路、户外潮湿环境下的小型气动设备配套，不需要额外做表面喷漆防腐处理，长期使用也不会出现锈渣脱落堵塞气路阀件的问题。从结构设计来看，罐体采用上下椭圆封头与直筒段焊接的结构，顶部设置带内六角结构的进气/出气接口，接口做了加厚处理，能够承受反复的管路拆装扭矩，不会出现接口开裂的问题；罐体侧面预留了一个侧接口，可以用来安装压力传感器、安全阀或者排水阀，方便现场根据实际管路走向灵活选配功能部件。罐体侧面焊接的L型安装支架是设计里很实用的部分，支架上开有两个长圆形安装孔，既可以通过螺栓直接固定在设备机架的立面，也能适配小范围的安装孔位偏差，不需要现场二次扩孔，安装时不需要额外做支撑托架，两个支架对称分布在罐体两侧，承重时受力均匀，满压状态下也不会出现支架变形的问题。设计这类小型储气罐的时候，首先要考虑的是安装边界，立式结构的占地面积小，直筒段的外径控制在紧凑的尺寸范围内，加上两侧支架的总宽度适配多数小型设备的机架安装空间，顶部接口的高度预留了足够的管路操作空间，底部也预留了排水接口的安装位置，不会出现安装后底部贴死机架无法接排水管的问题。实际选型搭配的时候，这类5升的容积适合供气量在每分钟几百升的小型气动系统，既不会因为容积过小起不到稳压作用，也不会因为容积过大导致空压机打气时间过长、罐体自重增加提升安装难度。建模的时候要注意封头与直筒段的焊接止口尺寸，支架与罐体的焊接位置要避开侧接口的开孔区域，接口的螺纹深度要符合气动管路的连接标准，安装孔的中心距要匹配常用的工业铝型材机架孔距，保证模型导出后可以直接用于设备布局的干涉检查，不需要二次调整安装尺寸。在气动回路设计里，这类小型储气罐通常会安装在气源处理单元的前端或者后端，靠近执行元件的位置安装时，能够更快响应大流量气缸的瞬时用气需求，避免长管路带来的压力降，不锈钢的材质也让它可以适配部分有洁净要求的气动系统，不会因为罐体锈蚀污染气源，影响气动元件的使用寿命。
