工业视觉检测用I-60型摄像检查装置

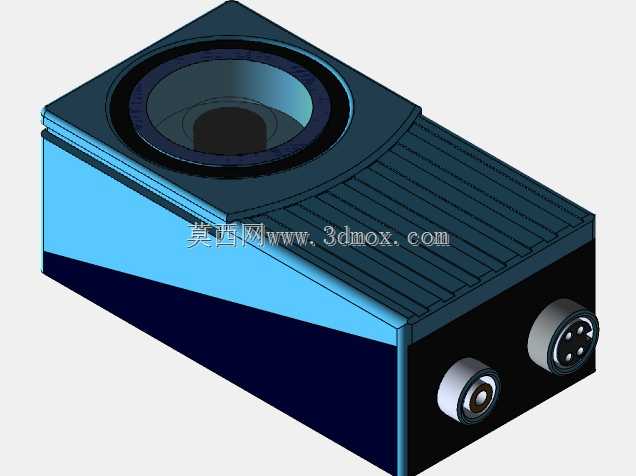

　　这款视觉检查装置主要面向工业产线的在线外观检测、尺寸核验、定位引导场景，在3C电子零部件装配、汽车小零件冲压后检测、包装行业字符识别、医药行业泡罩缺粒检测工位都能适配，相比普通工业相机，它集成了镜头防护、接口集成的壳体结构，不需要额外搭配复杂的安装支架做外围防护，能直接固定在产线支架上对接检测工位。从结构设计来看，整体采用斜切式的方体壳体，顶部预留大口径镜头安装位，镜头周围做了阶梯式的沉台结构，既可以卡接不同焦距的定焦镜头，也能加装环形光源的固定压圈，不需要额外设计光源转接板；壳体侧面做了竖向的散热筋结构，因为内置的图像采集板长时间工作会产生热量，这些散热筋和壳体一体成型，不需要额外加装散热风扇，避免了风扇积尘带来的维护问题，

　　适合粉尘较多的冲压、注塑车间使用。设备尾部集成了两类接口，一类是圆形的电源与IO触发接口，另一类是数据传输接口，接口都做了内凹式的安装设计，接口端面比壳体尾部端面内缩3mm左右，对接航插之后，插头的突出部分不会超出设备的安装边界，在多台设备并排安装的时候，不会出现插头干涉的问题。安装边界方面，设备底部是平整的安装基准面，四个角预留了M4的螺纹安装孔，孔位间距按照工业标准视觉支架的安装尺寸设计，可以直接固定在标准的视觉调节架上，不需要额外做转接板；设备整体的宽度控制在60mm级别，在狭窄的产线间隙里也能安装，比如装配线的工装夹具上方间隙不足80mm的场景，这款设备可以直接嵌入安装，不需要调整现有工装的位置。功能设计上，

　　壳体内部预留了图像传感器的安装定位柱，传感器安装面和镜头安装面的平行度公差控制在0.02mm以内，避免因为装配偏差导致的成像边缘虚焦问题；壳体的拼接处做了止口结构，拼接缝隙小于0.1mm，能阻挡车间里的切削液雾气、粉尘进入设备内部，防护等级可以达到IP54的水平，适合在有少量切削液飞溅的机加工产线旁使用。在实际选型适配的时候，这款设备可以搭配不同焦距的镜头实现不同的检测视野，比如搭配16mm镜头可以覆盖100mm80mm的检测范围，适合中小型冲压件的外观缺陷检测；搭配35mm镜头可以覆盖30mm25mm的检测范围，适合电子元器件的引脚共面度检测。设备的供电接口兼容工业常见的24V直流供电，IO接口可以直接对接产线的PLC触发信号，

　　当工件到达检测位的时候，PLC给出触发信号，设备直接采集图像传输给上位机处理，不需要额外加装触发模块，减少了现场接线的复杂度。从建模细节来看，所有的安装孔位都做了倒角处理，避免安装的时候螺丝刮伤螺纹；散热筋的厚度均匀，壁厚控制在2.5mm，适合采用铝合金压铸工艺批量生产，压铸之后不需要大量的后加工就能满足装配精度要求；镜头沉台的内壁做了哑光处理的结构预留，装配之后可以减少内壁反光对成像的干扰，不需要额外贴消光绒。在多工位组合安装的时候，因为设备侧面是平整的结构，多台同型号设备可以紧贴并排安装，最小安装间距只需要预留1mm的间隙，不会影响散热，适合多相机同时检测工件多个面的场景，比如检测圆柱形零件的四个侧面缺陷，四台设备可以围绕工件呈90度排布，整体占用的安装空间比搭配独立外壳的普通工业相机节省30%左右。设备的前端镜头位置预留了滤镜安装螺纹，可以加装偏振镜消除金属工件表面的反光，在检测金属冲压件的表面凹坑、划痕的时候，能有效减少反光带来的误判。
