坦克循环系统配套赫尔辛堡布局储水箱

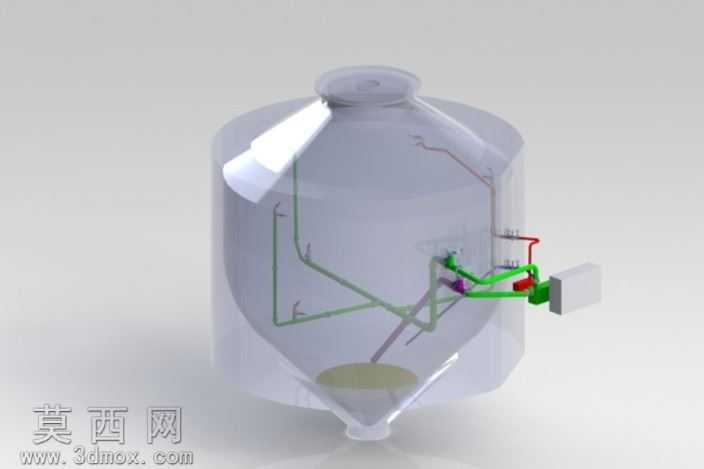

本作品为适配坦克循环系统的储水箱三维建模成果，整体采用立式柱锥结合的罐体构型，上部为等直径圆柱储液段，下部为收口锥底结构，可实现储液的完全排空无残留，避免积液长期留存引发的介质变质或罐体腐蚀问题。建模过程中首先完成罐体主体的参数化草绘，通过旋转特征生成透明罐体的基础实体，针对罐体的壁厚做了均匀化处理，保证结构强度的同时控制整体重量，适配车载装备的轻量化设计要求。罐体顶部设置带密封结构的加注口，加注口边缘做了加厚翻边处理，可配合密封盖实现承压状态下的密封效果，避免车辆行进过程中出现液体溢漏。管路系统是本模型的设计核心，建模时按照赫尔辛堡布局的规范要求，完成多组进出管路的走向排布：不同功能的管路采用差异化的颜色材质区分，绿色管路为循环主流道，红色管路为压力调节支路，管路弯折处全部采用平滑圆弧过渡，避免直角弯折造成的流阻增大，同时在管路与罐体的连接位置做了密封接头的细节建模，还原真实装配的密封结构。罐体外部配套的控制组件采用块体化建模搭配细节特征，分别对应循环泵体、控制阀体、外接功能模块，各组件之间的连接管路做了精准的对位装配，还原整套循环系统的工作逻辑。材质渲染阶段，罐体主体赋予半透明磨砂塑料材质，可直观展示内部管路的排布走向与内部储液的液位状态，管路根据功能分别赋予对应色彩的硬质工程塑料材质，外部功能组件赋予哑光金属与工程塑料结合的材质效果，整体渲染光影柔和，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑坦克行进过程中的晃动影响，锥底结构可降低液体晃动的重心偏移，管路的固定点位做了隐含的安装位设计，可适配车载安装的固定需求，整套模型结构完整，细节还原度高，可用于车载循环系统的结构展示、原理演示以及配套部件的设计参考。
