胶合板框架式数控雕刻机结构设计

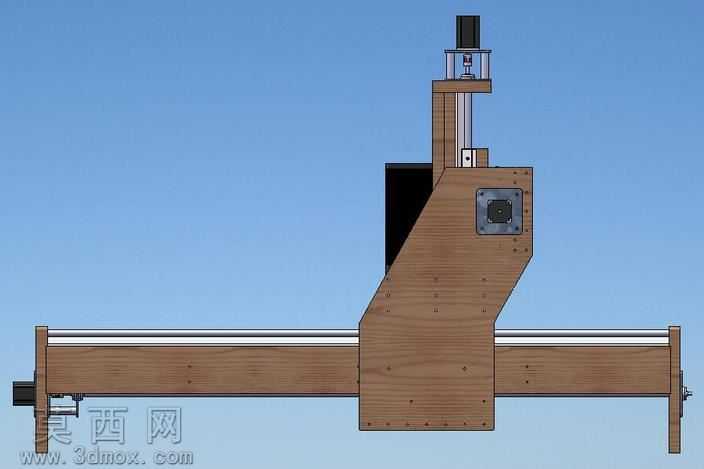

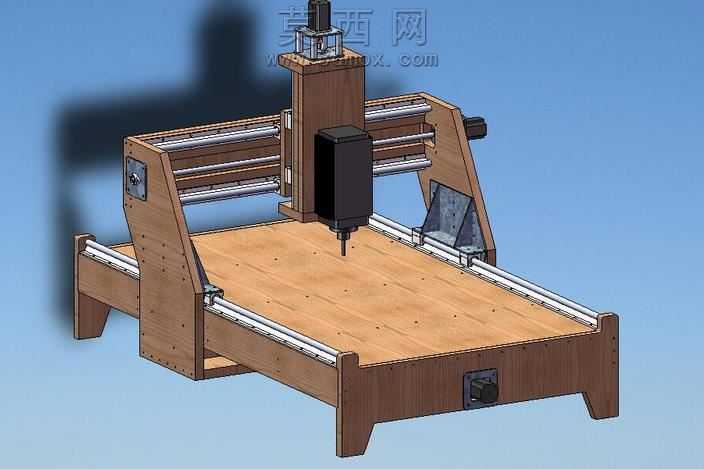

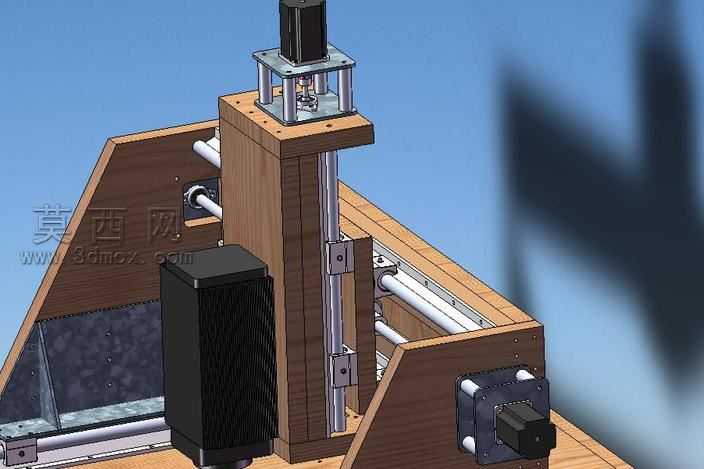

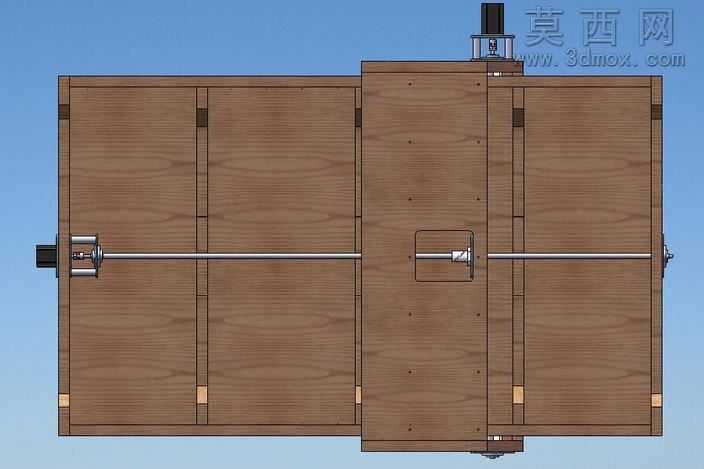

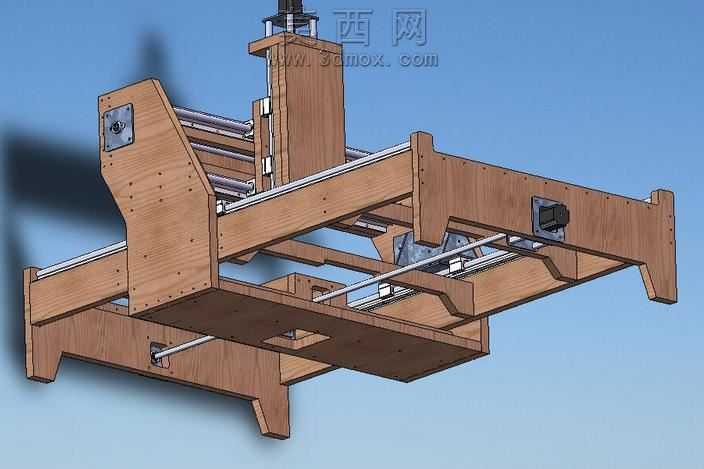

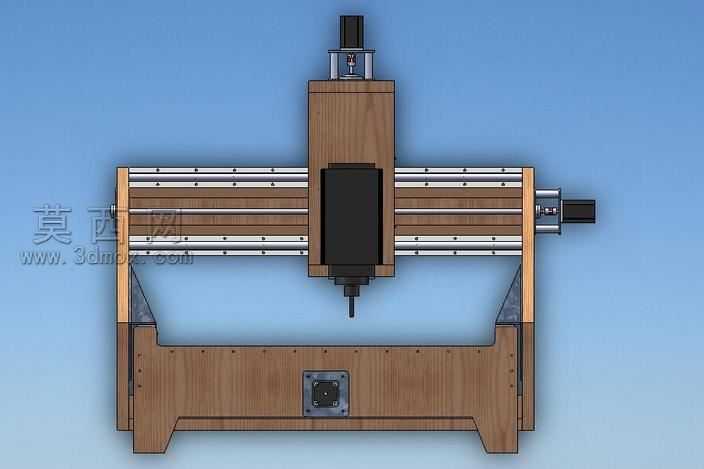

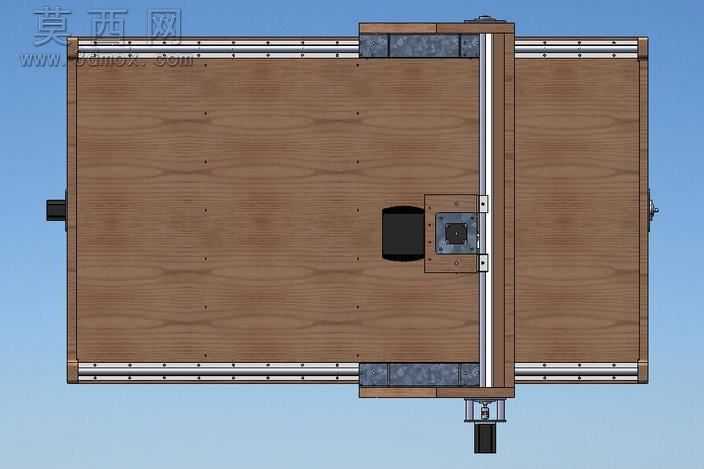

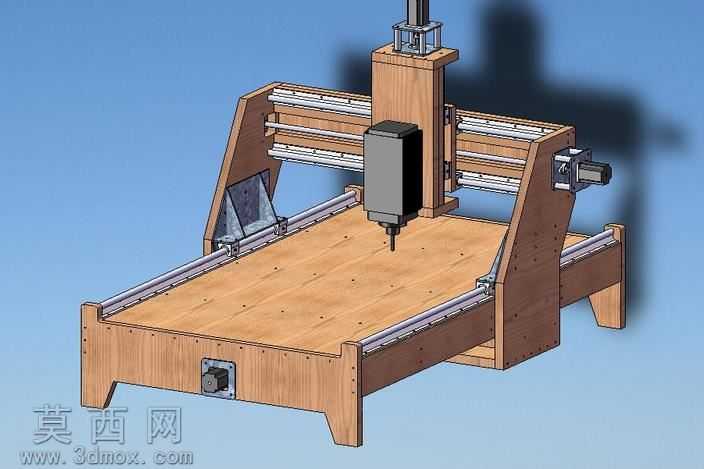

本作品为采用三维建模软件完成的胶合板框架式数控雕刻机全参数化设计，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，通过装配约束实现各运动部件的自由度模拟，可直观呈现设备运行时的运动轨迹与配合状态。模型渲染阶段针对不同部件的材质特性进行了精细化参数调整：胶合板机架部分还原了多层实木复合板材的纹理质感与哑光木质表面特性，金属传动导轨、丝杆、安装支架等部件赋予了拉丝金属与镀锌板材的材质表现，步进电机、电气控制组件则还原了工程塑料外壳与金属端盖的质感差异，整体渲染光影自然，结构细节清晰可辨。从结构设计来看，该雕刻机采用胶合板作为主体框架材料，通过合理的板材拼接与三角加强结构设计，在大幅降低设备整体自重与制作成本的同时，保证了机架的结构刚性与抗形变能力，能够满足小幅面雕刻加工时的稳定性要求。设备的三轴传动结构布局清晰，Z轴传动组件通过立式安装板固定于机架立柱上，搭配直线光轴导轨与丝杆传动结构，可实现主轴的高精度上下进给运动；X、Y轴传动组件采用水平布置的光轴导轨搭配滑动座结构，配合对应位置的步进电机驱动，可实现加工平面内的精准位移控制。设计过程中充分考虑了DIY制作场景的加工可行性，各部件的安装孔位、连接尺寸均做了标准化适配，既降低了非专业加工条件下的制作难度，也保证了各标准件的可替换性；同时对主轴安装位、电机固定座等受力集中部位做了局部加强设计，避免设备长时间运行出现结构松动或形变问题。模型完整呈现了设备的装配逻辑与部件连接关系，可作为小型数控雕刻机DIY制作、结构优化的参考方案，也可用于相关数控设备的教学演示场景。
