数控设备第四第五轴传动结构设计

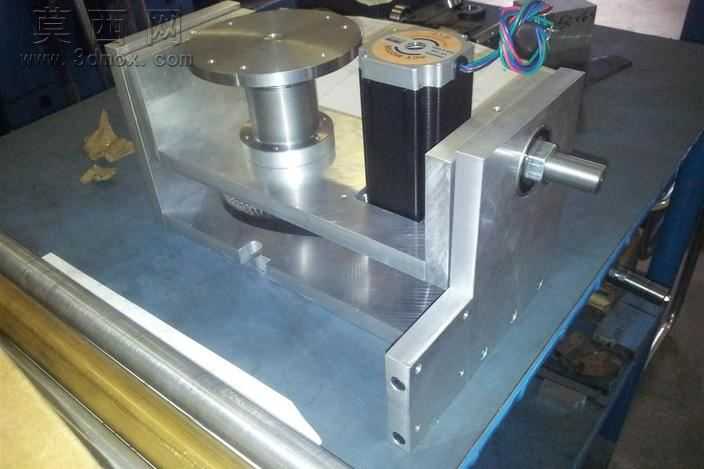

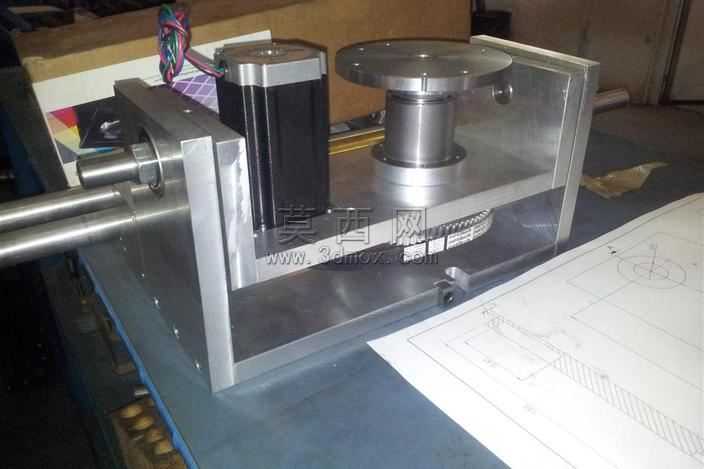

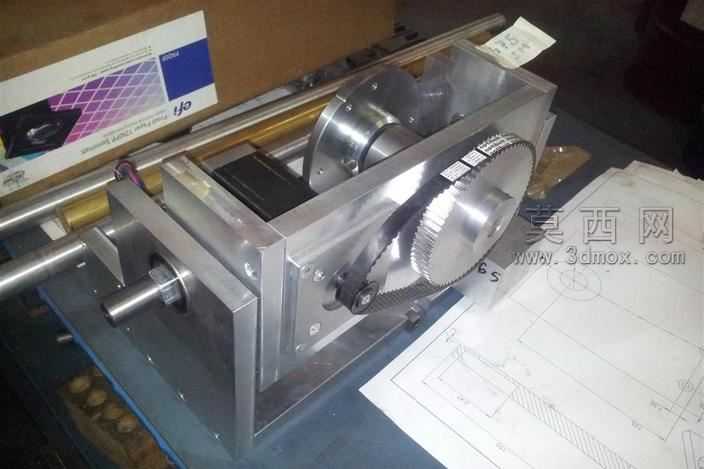

本作品为数控路由器配套的第四轴与第五轴传动结构三维建模成果，建模过程依托三维设计软件完成全参数化搭建，对每一处装配间隙、零件配合公差都做了对应参数约束，确保模型可直接用于后续的工程图导出与结构校核。渲染阶段采用哑光金属材质模拟机架与安装板的冷轧钢质感，对转动轴、轴承配合面做了精磨金属的材质区分，同步带轮部分还原了硬质阳极氧化的深灰金属色泽，驱动电机外壳做了磨砂工业塑料与金属端盖的材质分层，整体渲染光影采用工业产品常用的侧方柔光布光，清晰呈现各部件的装配层次与结构轮廓，无过度曝光或结构遮挡问题。结构设计上采用框架式安装基座，两侧立式支撑板承担主轴与转动台的载荷，左侧布置驱动电机与同步带传动组件，通过1:6的带轮传动比实现动力的减速增扭输出，中部立式安装的主轴组件承担第四轴的回转驱动，上方搭载的圆形回转工作台实现第五轴的角度调整，各转动部位均预留了标准轴承的安装位，紧固件位置完全对应标准件规格，装配逻辑符合实际机械加工的装夹顺序。设计思路围绕小型数控设备的附加轴改装需求展开，放弃了复杂的一体化铸造结构，采用板材拼接式的机架设计降低加工难度，传动路线选择同步带传动而非齿轮传动，兼顾传动精度与装配调试的便捷性，虽然未采用最优的精密传动方案，但整体结构紧凑，安装孔位可适配多数桌面级数控路由器的台面尺寸，能够满足常规小型零件的多面加工需求，各部件的干涉检查在建模阶段已全部完成，不存在装配冲突问题，转动副的活动范围预留了足够的加工避让空间，可直接用于后续的实物加工制作参考。
