半自动钻孔作业工作站结构设计方案

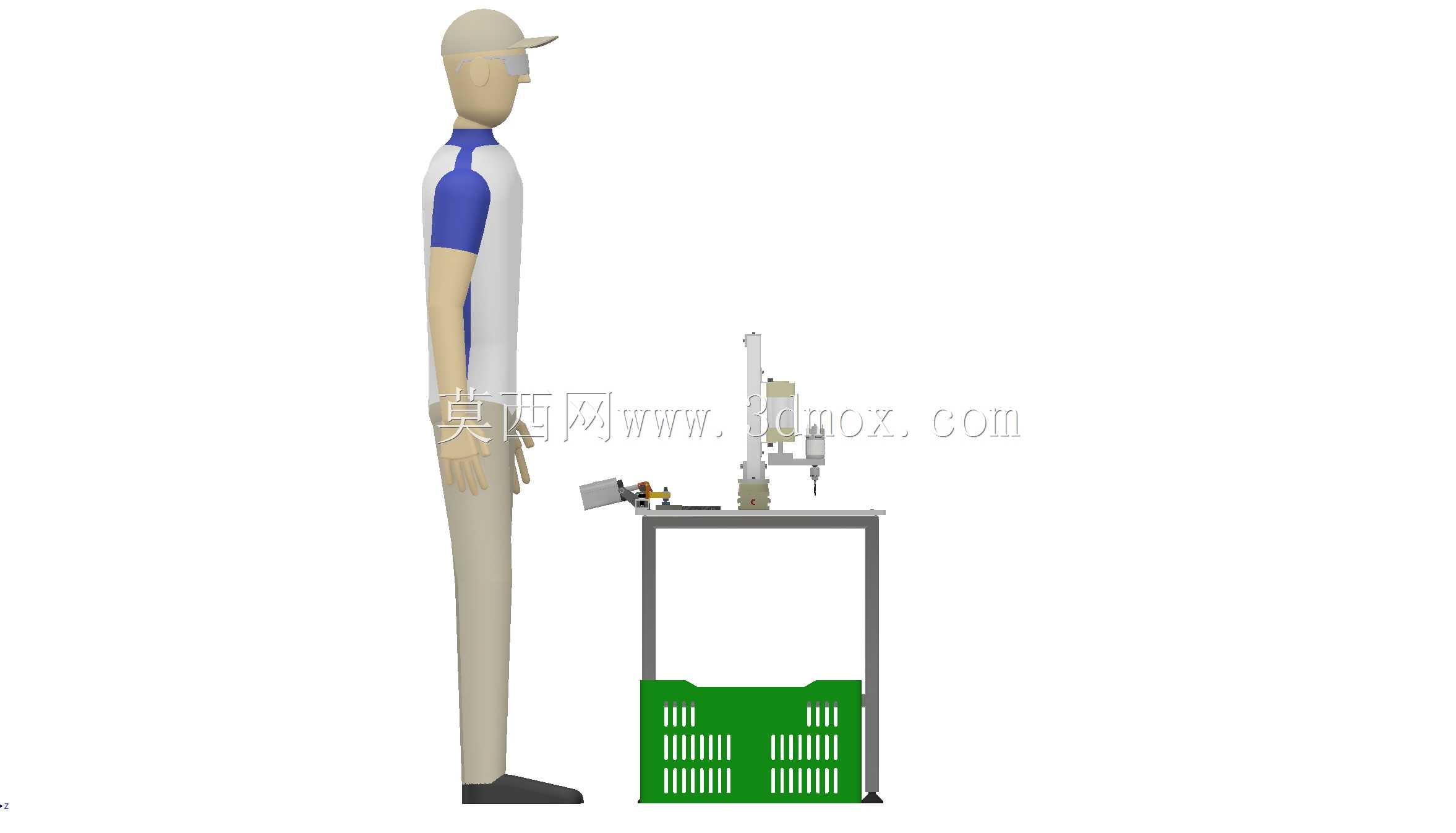

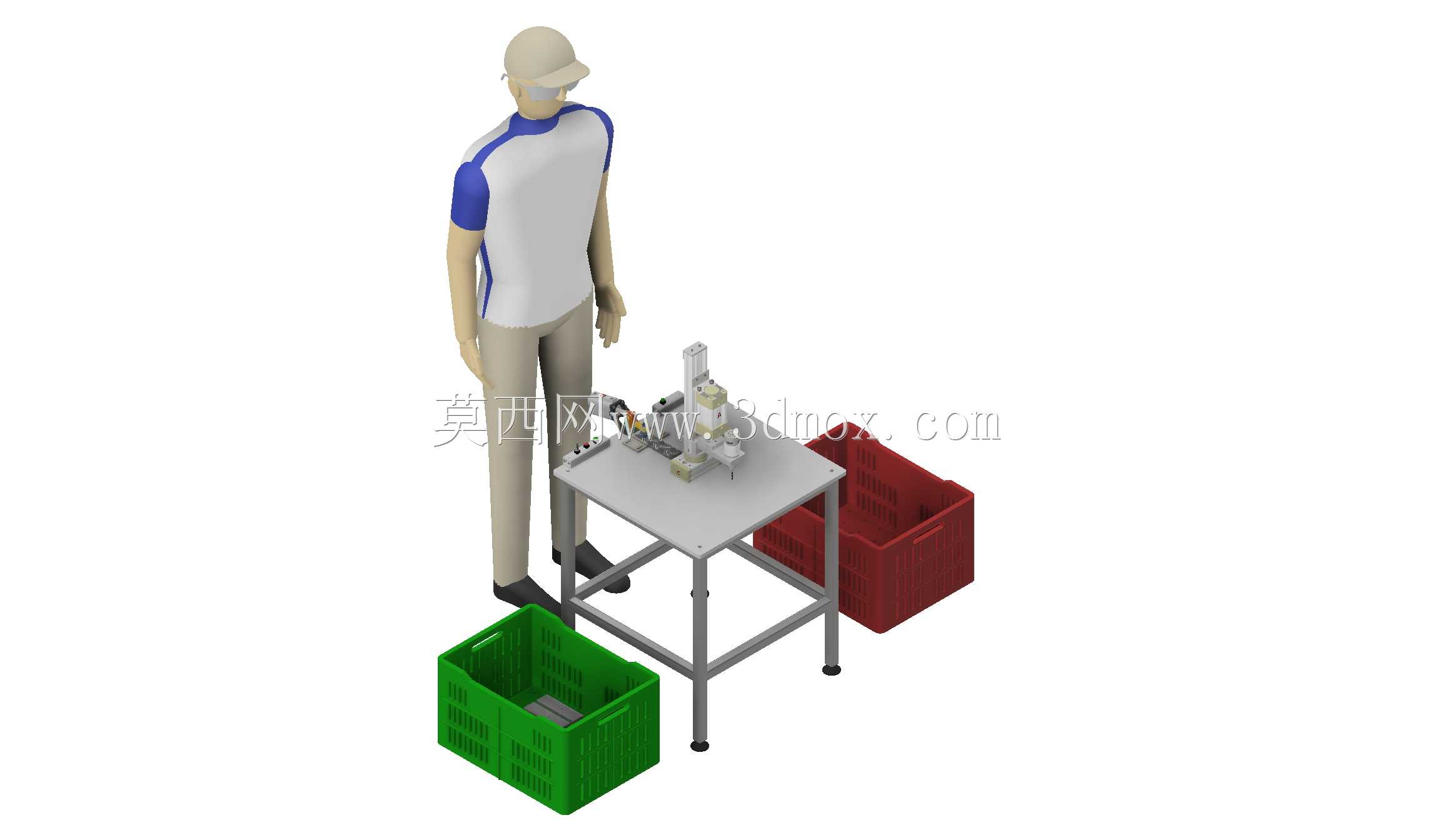

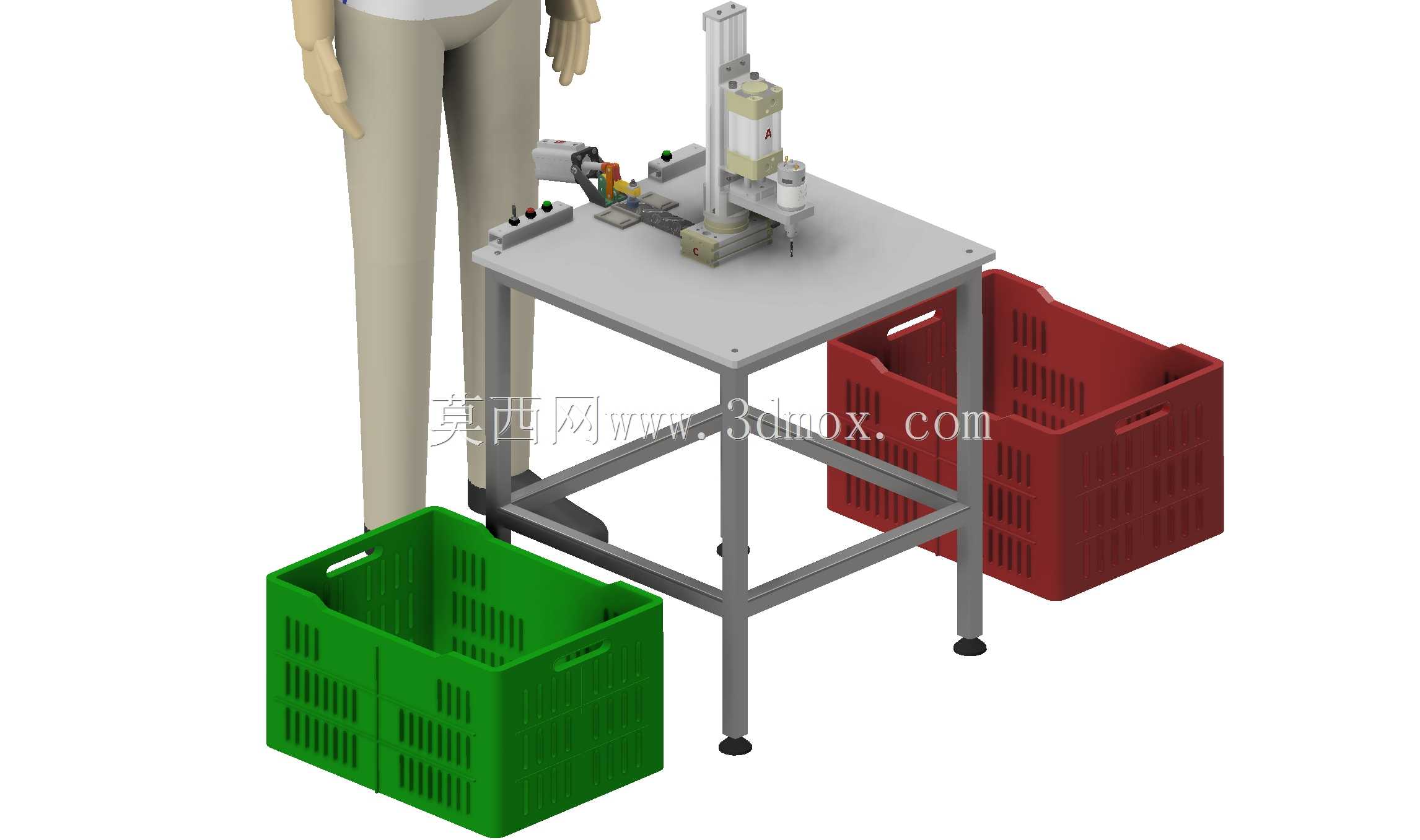

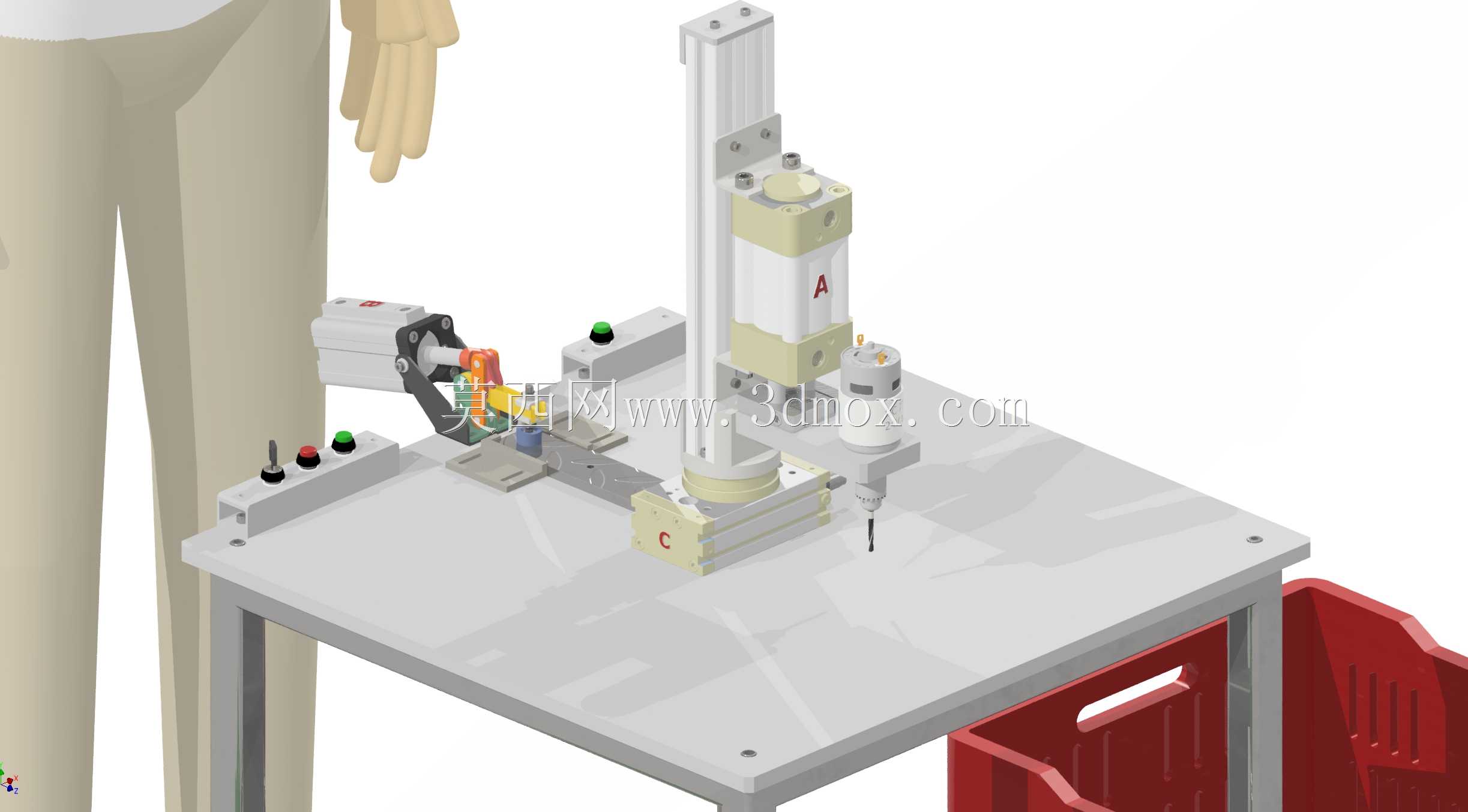

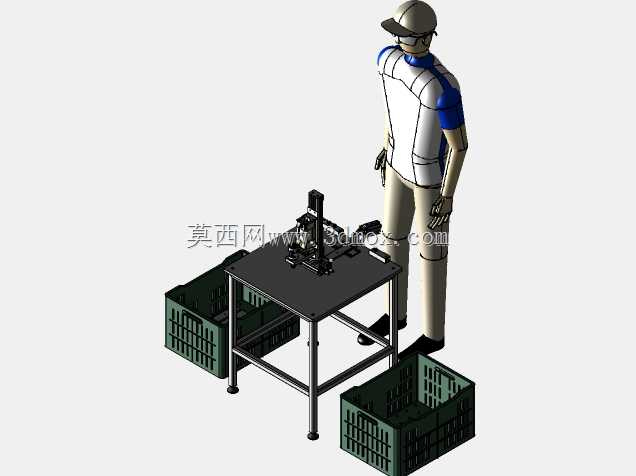

　　这套半自动钻孔作业单元，主要面向小批量多品种的金属、硬质塑料零件的孔加工工序，常见于五金加工车间、小型零部件装配线的钻削工位，替代纯人工手持电钻的作业模式，在保证孔位精度一致性的同时，降低操作人员的劳动强度，也避免手持钻孔时的钻头偏移、工件打滑带来的安全隐患。从结构布局来看，整套设备以方管焊接的台式机架作为承载基础，工作台面采用平整钢板加工，预留了工装夹具的安装T型槽与固定螺孔，台面高度适配成年操作人员站立作业的人机工程尺寸，操作侧预留足够的工件取放空间，后侧排布气动与电气元件，避免管线干涉操作人员的上下料动作。设备的核心执行单元采用气动进给搭配直流电机驱动钻削头的组合方案，其中180度旋转气缸负责工件工位的切换，

　　可实现待加工件与完成件的工位快速转位，减少人工装夹的辅助时间；直流驱动的钻削电机额定功率适配40毫米行程范围内的钻削负载，搭配32毫米直径的直线导杆作为进给导向结构，保证钻削头进给过程的同轴度，避免钻头进给时出现偏摆，保障钻孔的垂直度与孔径精度。气动锁定系统集成在进给滑台的行程端点位置，当钻削头进给至设定钻削深度时，锁定机构自动锁止滑台位置，避免气压波动导致的钻削深度不一致，钻削完成后锁定机构自动释放，滑台在气缸复位作用下退回初始位置，等待下一次作业循环。操作端设置在工作台前侧的斜面上，排布有启动、急停、工位复位的物理按钮，按钮高度与操作人员手肘自然下垂的操作高度匹配，急停按钮采用大尺寸红色蘑菇头结构，触发力与触发行程符合安全规范，

　　出现异常时可快速按下切断设备动力回路。设备的气动管路全部采用内嵌式排布，沿机架方管内部走线，仅在气缸连接端留出短段软管，避免车间内的金属切屑、切削液飞溅损坏管线，电气线路同样采用线槽防护，强弱电分离排布，减少电机运行时的电磁干扰对控制元件的影响。从安装边界来看，整套设备的占地尺寸适配小型加工车间的工位排布要求，不需要额外做地基固定，放置在平整的硬化车间地面即可投入使用，工作台底部预留有调节脚杯，可根据地面平整度调整台面水平度，避免长期运行后机架倾斜导致的钻孔精度偏差。设计过程中重点考虑了不同规格工件的适配性，工作台面的夹具安装位采用标准化螺孔排布，可根据待加工零件的外形快速更换对应的定位夹具，不需要对设备主体结构做改动，

　　缩短换型调试的时间；钻削头的夹头采用通用钻夹头结构，可夹持不同直径的钻头，适配不同孔径的钻削需求，进给行程的限位位置可通过调节机械挡块的位置快速调整，不需要修改控制程序即可适配不同钻削深度的加工要求。在安全防护设计上，钻削工位的外侧预留有安全防护挡板的安装位，可加装透明亚克力挡板阻挡钻削过程中飞出的切屑，旋转气缸的动作行程范围内设置有软质限位缓冲，避免工位转位时的刚性撞击产生噪音与零件损伤，设备的气动回路设置有失压保护，当车间气源压力低于设定阈值时，设备自动停止进给动作并锁定当前位置，避免气压不足导致的钻头卡滞、工件飞出风险。整套设备的结构设计全部采用标准化工业零部件，旋转气缸、直流电机、直线导杆、控制按钮等元件均采用行业通用规格，后期维护更换时不需要定制特殊配件，可降低设备的全生命周期维护成本，适合中小型加工企业作为半自动化钻削工序的升级方案，在不需要大规模投入全自动化钻削生产线的前提下，有效提升钻孔工序的加工一致性与作业效率。
