搭载RDS3220MG舵机的柔性铰接机械臂

　　这款多自由度铰接式机械臂，核心采用三台RDS3220MG舵机构成伺服驱动系统，整体结构围绕快速组装、轻量化制作的需求设计，大部分结构件可通过桌面级3D打印完成制作，仅需少量标准铝型材作为连接承重件，大幅降低了小型机械臂的制作门槛与物料成本。从实际应用场景来看，这类小型柔性机械臂可适配桌面级轻载作业场景，比如小型工件的分拣搬运、教学实验平台的机械结构演示、创客项目的执行端搭建，也可作为视觉分拣系统的执行载体，配合摄像头完成固定范围内的目标拾取、移位动作，负载能力适配舵机额定输出扭矩，可满足百克级工件的操作需求。

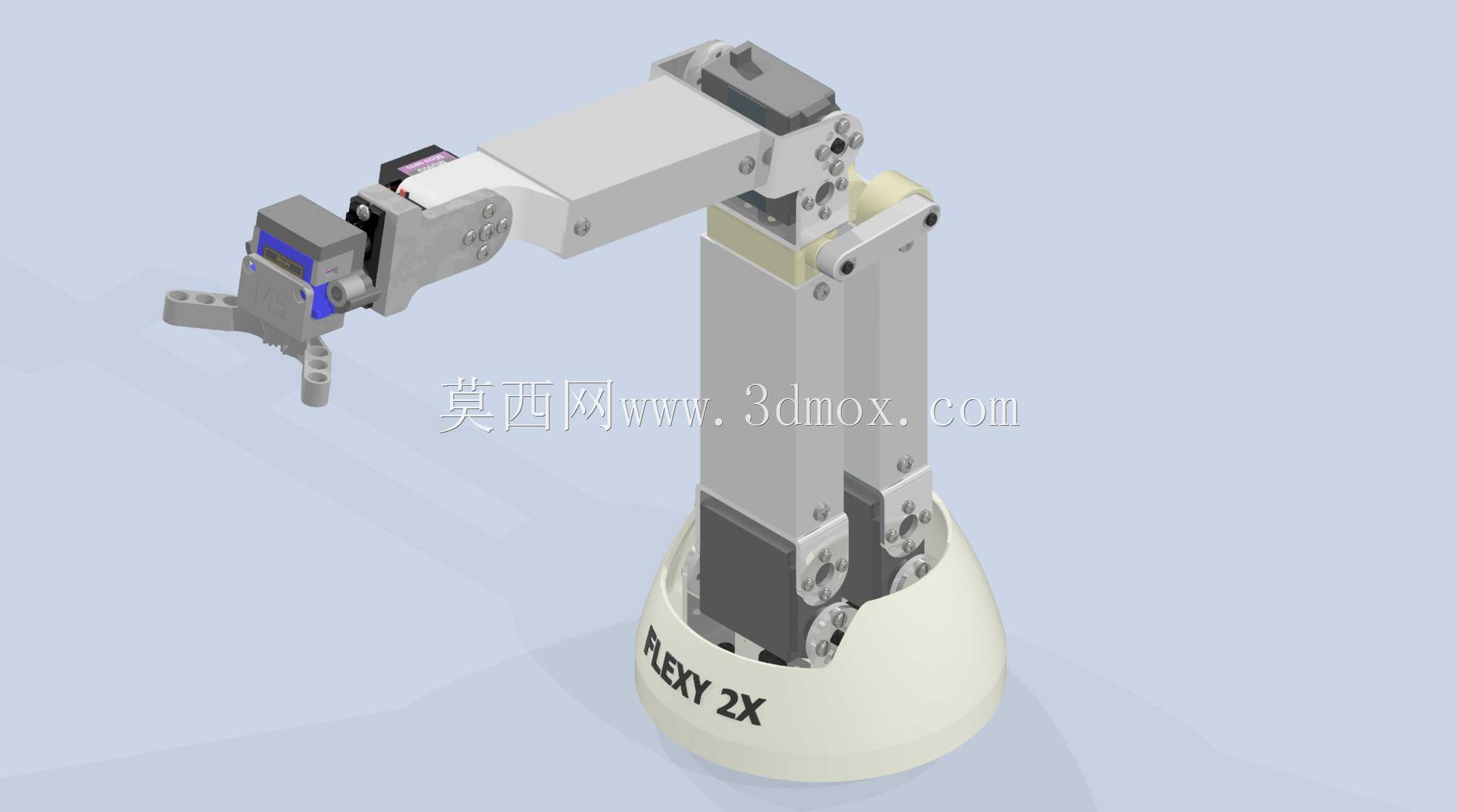

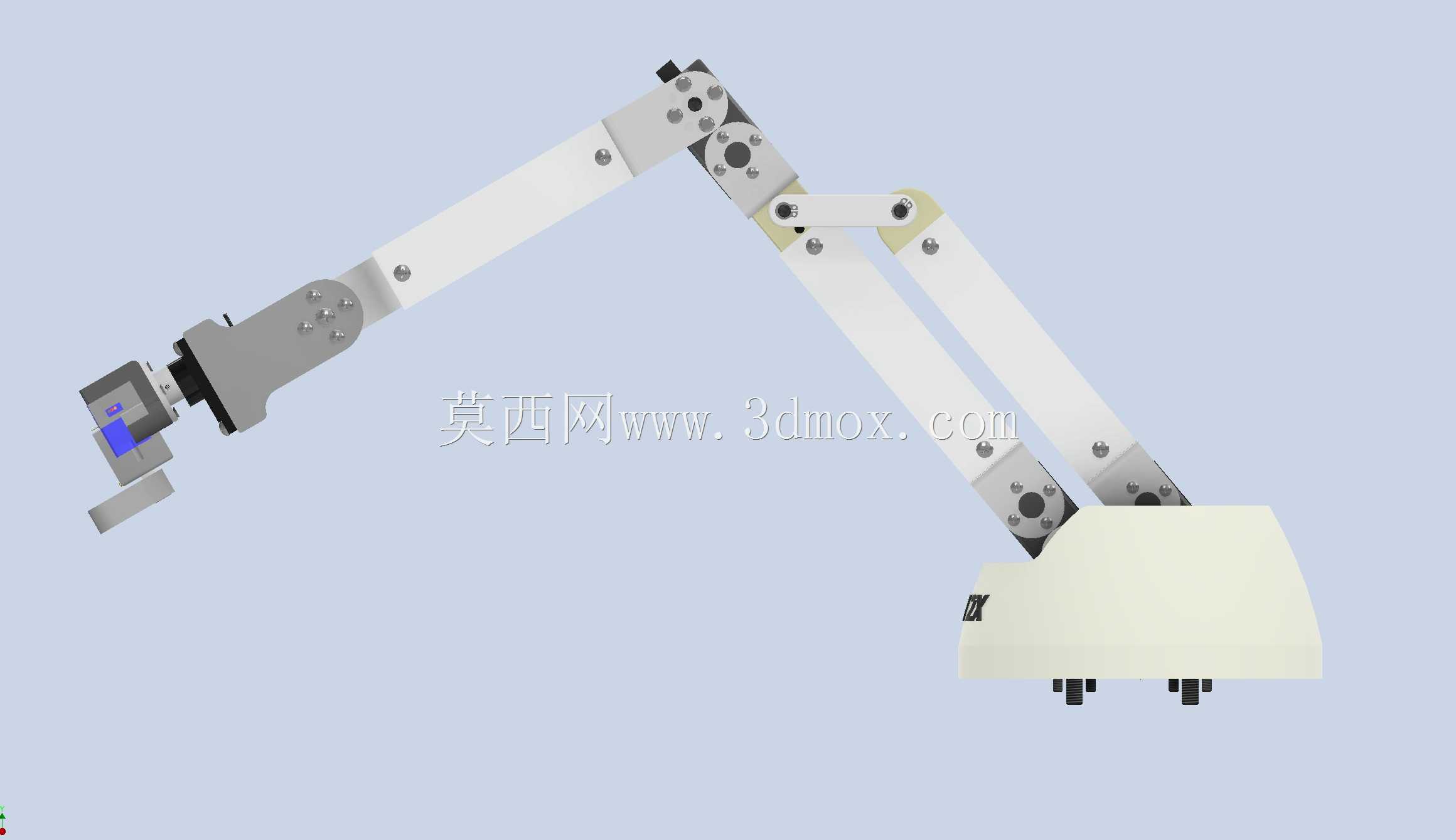

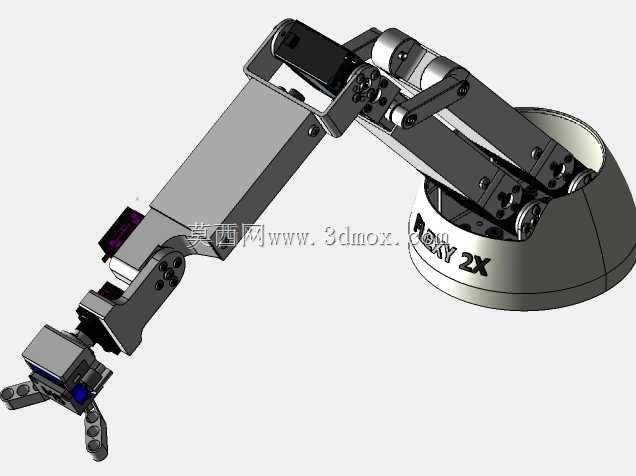

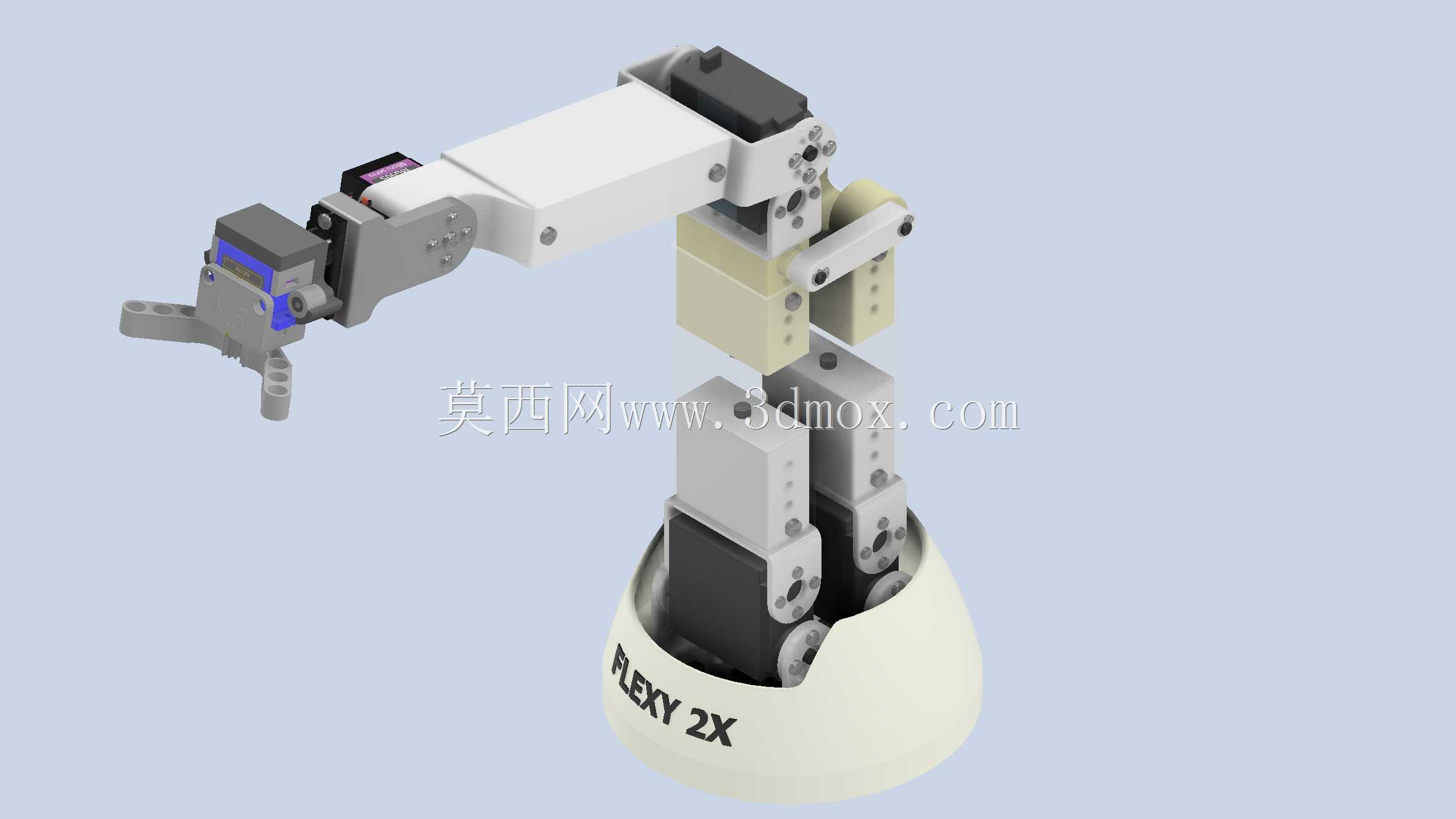

　　结构设计上，底座采用了圆弧形包覆式结构，将底部舵机与传动结构完全收纳在壳体内部，既提升了整体外观的整洁度，也能避免传动结构外露带来的安全隐患，底座标注的FLEXY 2X标识对应其铰接四边形的增扭设计——通过铰接式四边形的连杆结构，可将底座舵机的输出扭矩实现近一倍的传递增益，解决了小型舵机在底座回转关节处扭矩不足的常见问题，避免大臂伸展状态下出现舵机丢步、关节下垂的问题。大臂部分采用40x20x1.2mm规格的铝矩形管作为核心承重连接件，铝型材本身的抗弯强度足够支撑小臂与末端执行器的负载，同时型材的标准槽位也方便后期拓展各类传感器、气路管线或者辅助工装，不需要额外做复杂的安装位加工。

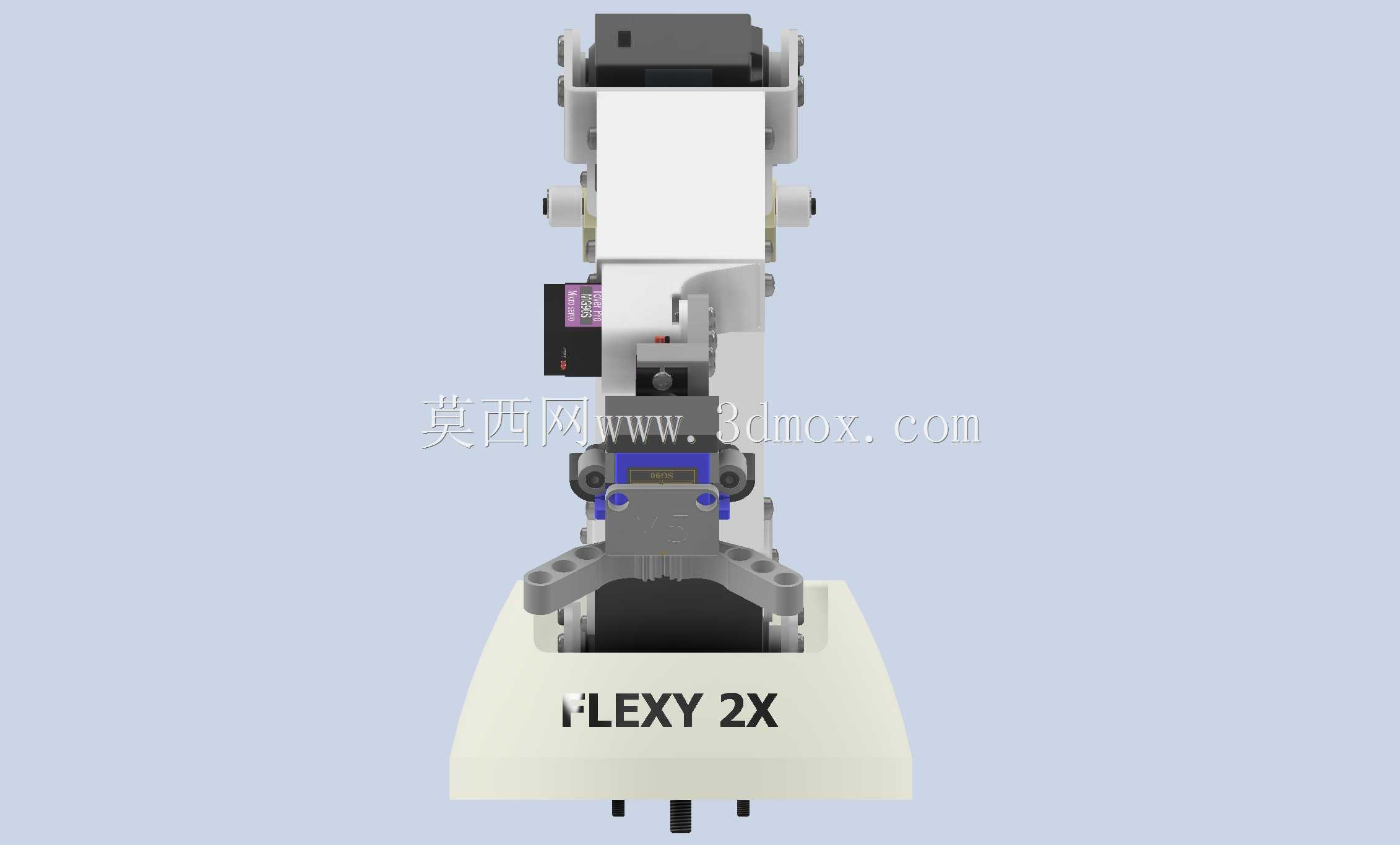

　　关节连接部分全部采用3D打印的适配连接件，将舵机输出盘与铝型材、相邻臂段的转轴做了一体化适配，减少了额外的连接紧固件数量，组装时仅需对应孔位拧入固定螺丝即可完成臂段拼接，不需要复杂的工装定位。小臂与末端夹爪的连接关节同样采用舵机直驱的方式，夹爪部分做了平行夹持的结构优化，夹持面预留了防滑纹理的安装位，可粘贴橡胶垫提升夹持摩擦力，适配不同外形的小型工件抓取。

　　从安装边界来看，底座的圆形安装面直径控制在120mm左右，可直接固定在标准铝型材工作台面上，也可通过额外的转接法兰安装在移动小车上构成移动作业平台；臂体完全伸展时的水平作业半径约为280mm，垂直作业范围覆盖底座上方50mm到320mm的区间，关节转动角度通过舵机本身的限位结构做了机械限位，避免转动过程中出现管线缠绕、结构干涉的问题。内部走线可通过臂段预留的穿线孔将舵机线缆从底座统一引出，连接外部的舵机控制板，不会出现线缆外露剐蹭工件的问题。

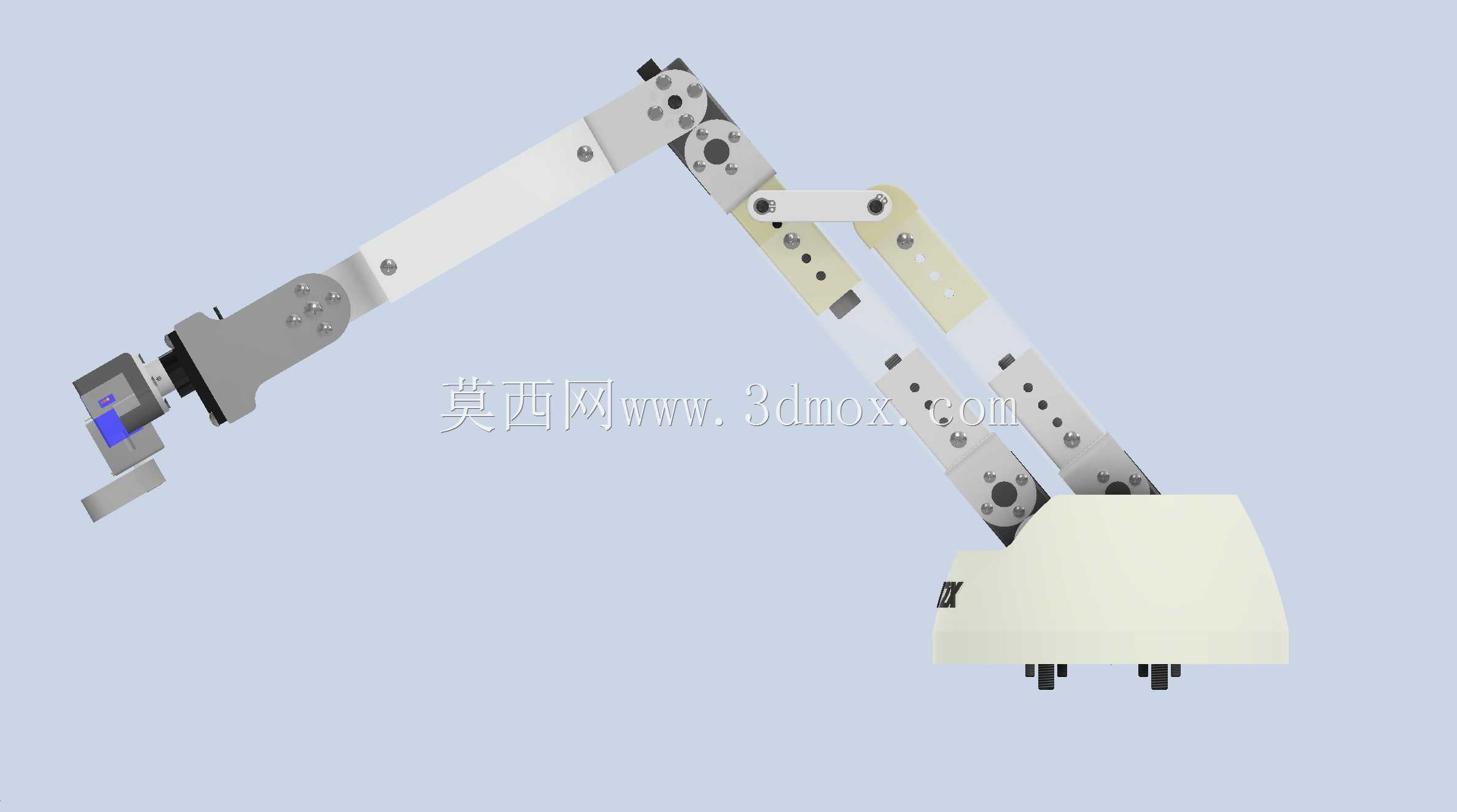

　　设计过程中针对3D打印件的受力特性做了专门优化，所有受力较大的连接位置都做了加厚处理与筋位补强，打印时无需100%填充，采用20%-30%的填充率即可满足结构强度要求，进一步降低打印耗材的消耗。铰接四边形的连杆长度经过反复调校，既保证了扭矩放大的效果，也不会因为连杆过长导致臂体回缩时出现结构碰撞，整个臂体在收回状态下可完全折叠在底座上方，占用的收纳空间极小，方便日常存放与转运。末端执行器采用快换式接口设计，可根据不同作业需求更换夹爪、吸盘、画笔等不同工具，拓展了设备的使用场景，比如更换画笔后可作为小型绘图装置使用，更换吸盘后可拾取轻薄的片状工件。
