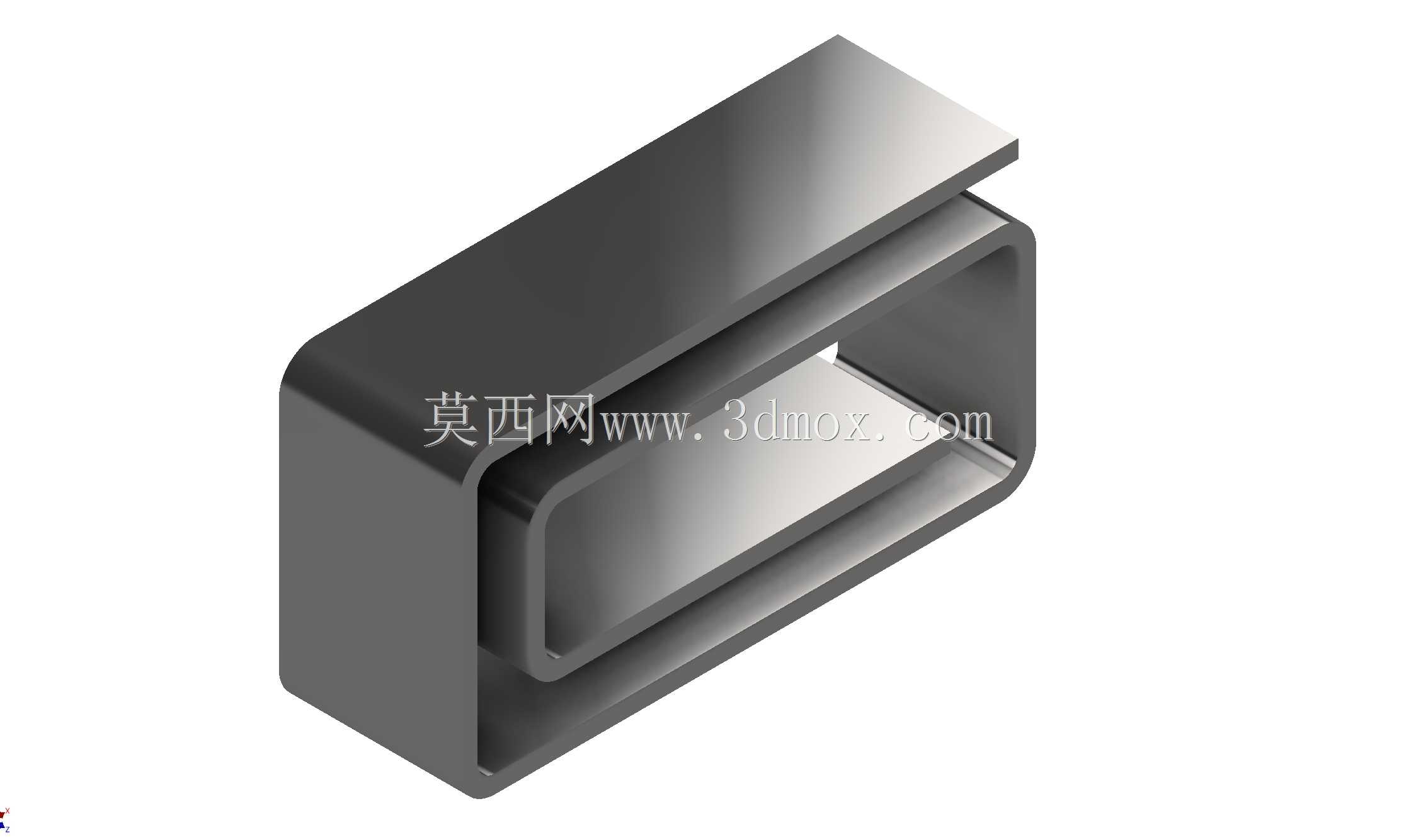

U型槽结构钣金折弯成型构件

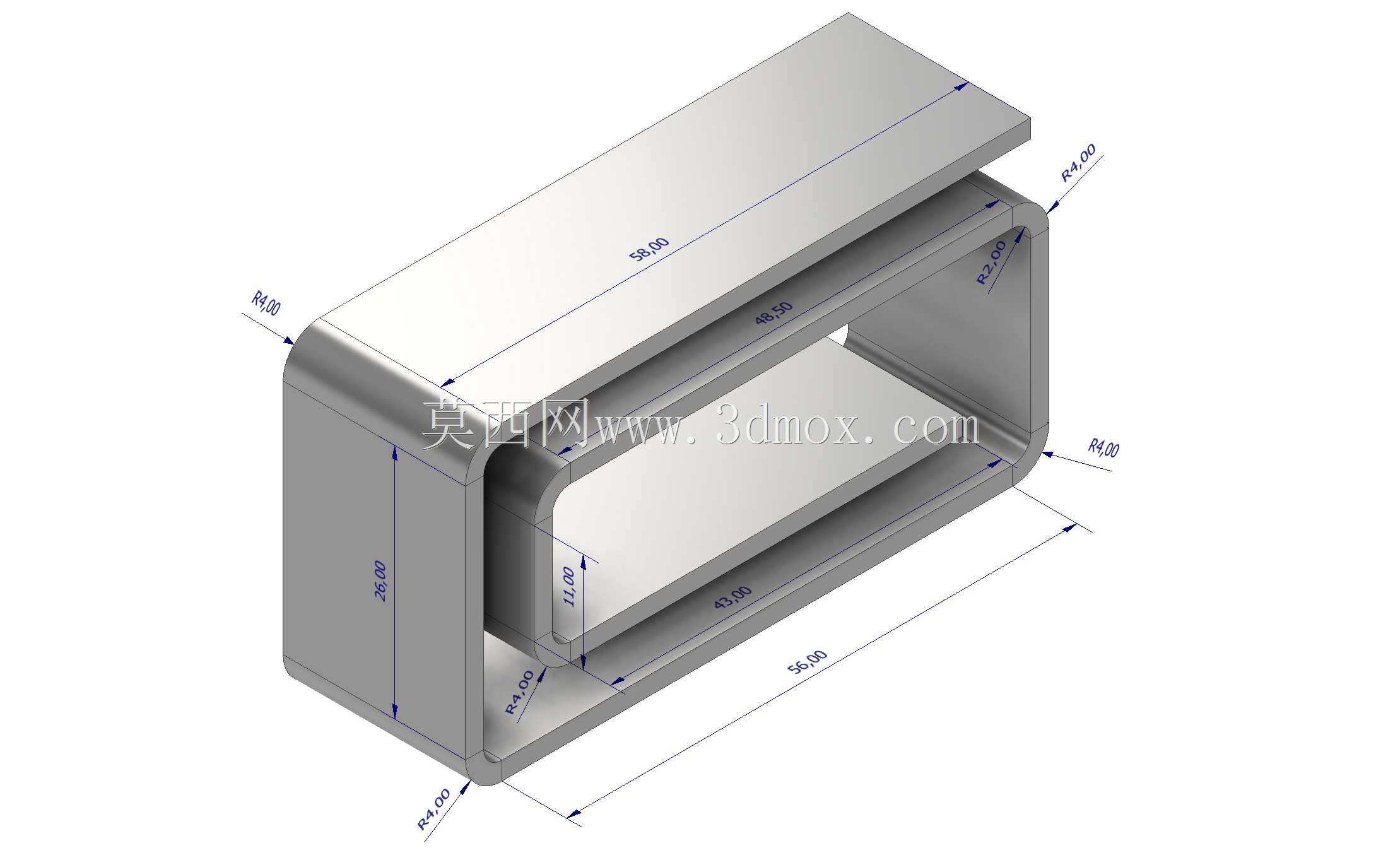

　　不会出现外侧拉裂、内侧起皱的缺陷，同时折弯后的回弹量也比较容易控制，不需要在模具上做过多的回弹补偿，普通的数控折弯机搭配标准V型槽模具就能完成加工，不需要定制特殊成型刀具，能有效降低加工环节的成本和调机时间。板材宽度设置为20mm，这个尺寸决定了构件的整体槽体深度，对应的安装边界也需要提前预留，这类U型槽结构通常是用来嵌套安装其他矩形零部件，比如小型的传感器模块、线路板固定座、或者作为滑动导轨的限位槽使用，槽体的内空尺寸需要根据被安装件的公差做合理配合，通常如果是滑动配合的话，内空尺寸要比被安装件的外形尺寸大0.2-0.5mm，预留出装配间隙和表面涂层的厚度空间，如果是过盈压装的场景则需要根据材料的弹性变形量调整内空尺寸，在日常的钣金结构设计场景里，这类U型折弯构件是非常常见的基础结构单元，很多设备的机架护边、传感器安装支架、走线槽固定座、小型设备的承托框架都会用到类似的成型结构，它不需要额外的焊接或者拼接工序，单靠板材折弯就能形成具备一定刚性的腔体结构，相比拼接式的框架，整体成型的折弯件没有拼接缝隙，受力时不会在接缝处出现应力集中断裂的问题，表面处理也能做到完整连续，不会因为拼接缝隙藏污纳垢影响外观或者防腐性能。做这类折弯件设计的时候，首先要明确板材的实际使用需求，这个构件采用2mm厚度的板材加工，对应的折弯内半径设置为2mm，这个参数搭配是冷轧钢板折弯的常规合理取值，当折弯内半径等于板材厚度时，折弯处的纤维层拉伸率处在材料允许的范围内，

　　避免压装时出现槽体撑开变形的问题。从结构受力的角度来看，这种双折边的U型结构，两个侧边相当于加强筋的作用，相比单折边的L型折弯件，抗扭和抗侧弯的性能提升非常明显，当槽体顶部承受垂直方向的载荷时，两个侧边能够将载荷均匀传递到安装基面，不会出现单侧边外翻变形的情况，很多时候在设计这类构件的时候，如果载荷偏大，还会在两个侧边的端部增加小的翻边结构，进一步提升整体刚性，但这个构件没有做额外翻边，说明它的使用场景载荷不大，更多是作为定位或者防护结构使用。设计这类折弯件的时候还要特别注意折弯避位的问题，当板材上需要提前冲孔或者冲裁缺口的时候，孔位或者缺口的边缘距离折弯线的距离必须大于板材厚度加上折弯半径，否则折弯的时候孔位会被拉扯变形，

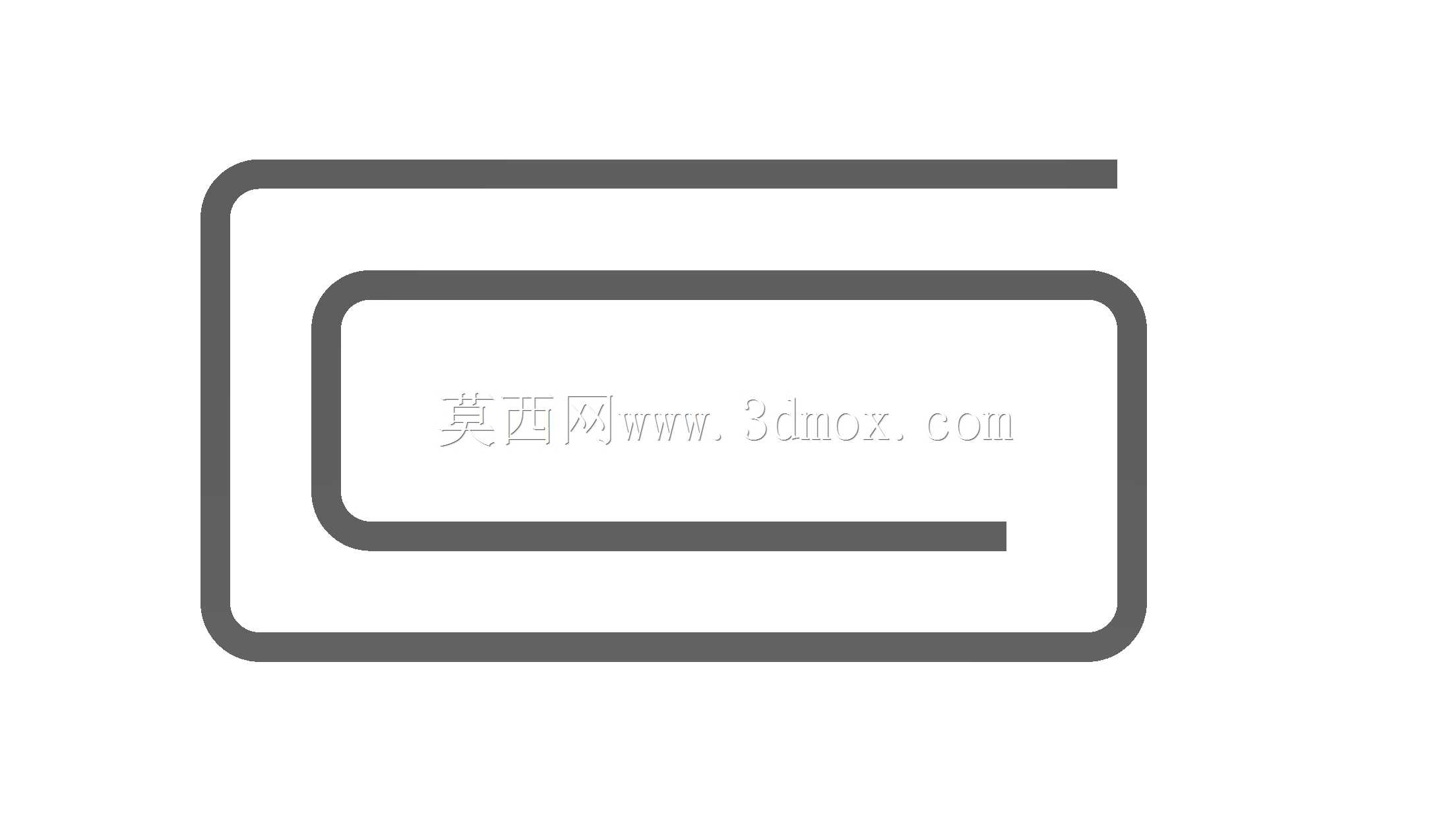

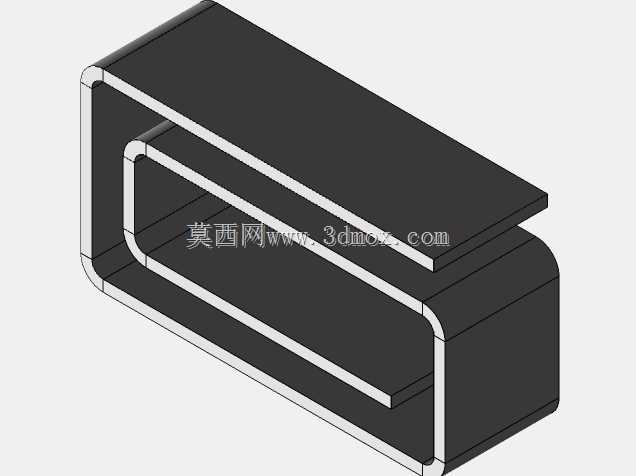

　　影响后续的装配精度，如果因为结构限制孔位必须靠近折弯线，就需要在折弯线对应的位置提前冲裁止裂槽，避免折弯时裂纹延伸到板材主体。另外这类构件的折弯顺序也需要提前规划，通常是先完成两端的短边折弯，再进行中间的大角度折弯，避免先折大边之后，后续的短边折弯没有足够的模具避让空间，导致折弯干涉，实际生产中很多新手设计的钣金件之所以加工难度大甚至无法加工，往往就是没有提前考虑折弯顺序和模具避让的问题，导致需要额外开工艺缺口或者更换特殊模具，拉高了加工成本。从实际应用场景来说，这类小尺寸的钣金折弯件在自动化设备、仪器仪表、电子设备外壳里的用量非常大，比如传感器的安装固定支架，很多时候就是用这种U型折弯件把传感器包裹在内部，既可以起到防护作用，避免传感器被外界的磕碰损坏，又可以通过槽体的结构快速定位传感器的安装位置，不需要额外做复杂的定位结构，装配的时候只需要把传感器推入槽内，再用螺丝或者点胶固定即可，装配效率非常高。还有一些小型设备的走线槽也会采用类似的结构，把线材收纳在U型槽内部，既可以整理线路避免线材散乱，又可以遮挡线材提升设备的外观整洁度，2mm厚度的板材足够支撑日常的布线需求，不会因为线材的重量出现槽体变形的问题。在三维建模的时候，这类折弯件需要准确还原折弯处的圆角特征，不能直接用直角代替，因为实际加工中折弯处必然存在圆角，如果建模时用直角，后续展开计算的下料尺寸会出现偏差，导致加工出来的零件尺寸不符合要求，

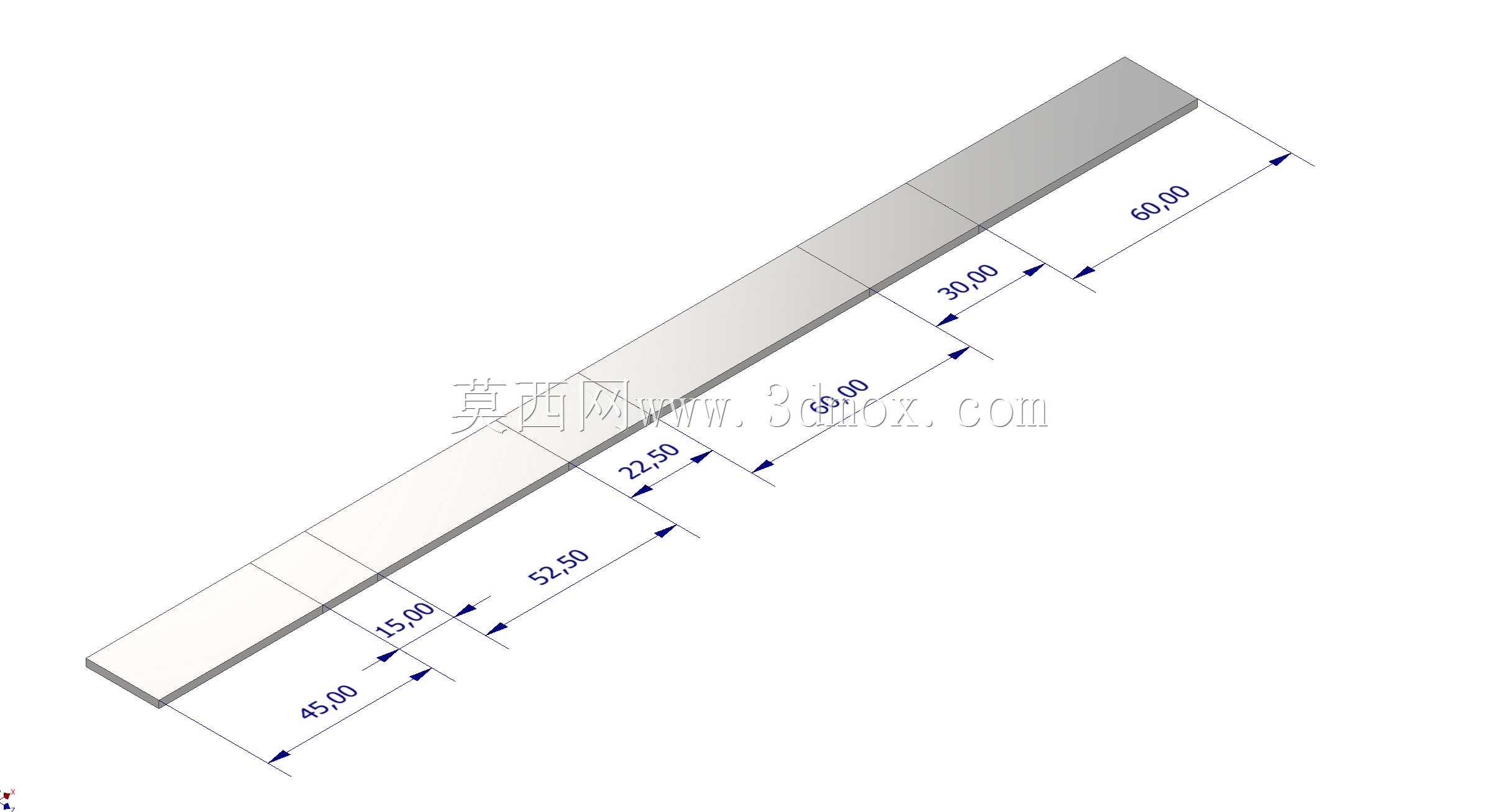

　　同时折弯处的中性层偏移量也需要根据板材材质和折弯半径设置准确，冷轧钢板的中性层系数通常在0.4-0.5之间，对应2mm板厚2mm折弯半径的情况，中性层系数取0.45左右就能得到比较准确的展开尺寸，下料的时候只需要根据剪板或者激光切割的公差做微小调整即可。另外还要注意板材的纤维方向，冷轧钢板在轧制的时候会形成明显的纤维方向，如果折弯线和纤维方向平行的话，折弯处容易出现开裂的问题，尤其是折弯半径比较小的时候，所以排样下料的时候尽量让折弯线和板材纤维方向呈一定角度，最好是垂直布置，能大幅降低折弯开裂的风险。这类构件虽然结构简单，但是在实际设计中需要考虑的细节并不少，从材料选型、折弯参数设置、工艺避位到安装配合尺寸，每一个环节出现问题都会导致最终的零件无法正常使用，很多刚入行的结构设计师容易忽略这些基础细节，觉得简单折弯件随便画一下就能加工，结果实际生产的时候要么尺寸不对装不上，要么折弯处开裂报废，反而耽误了项目进度，只有把这些基础的钣金设计要点摸透，才能在做复杂结构的时候减少出错概率，提升设计的可制造性。
