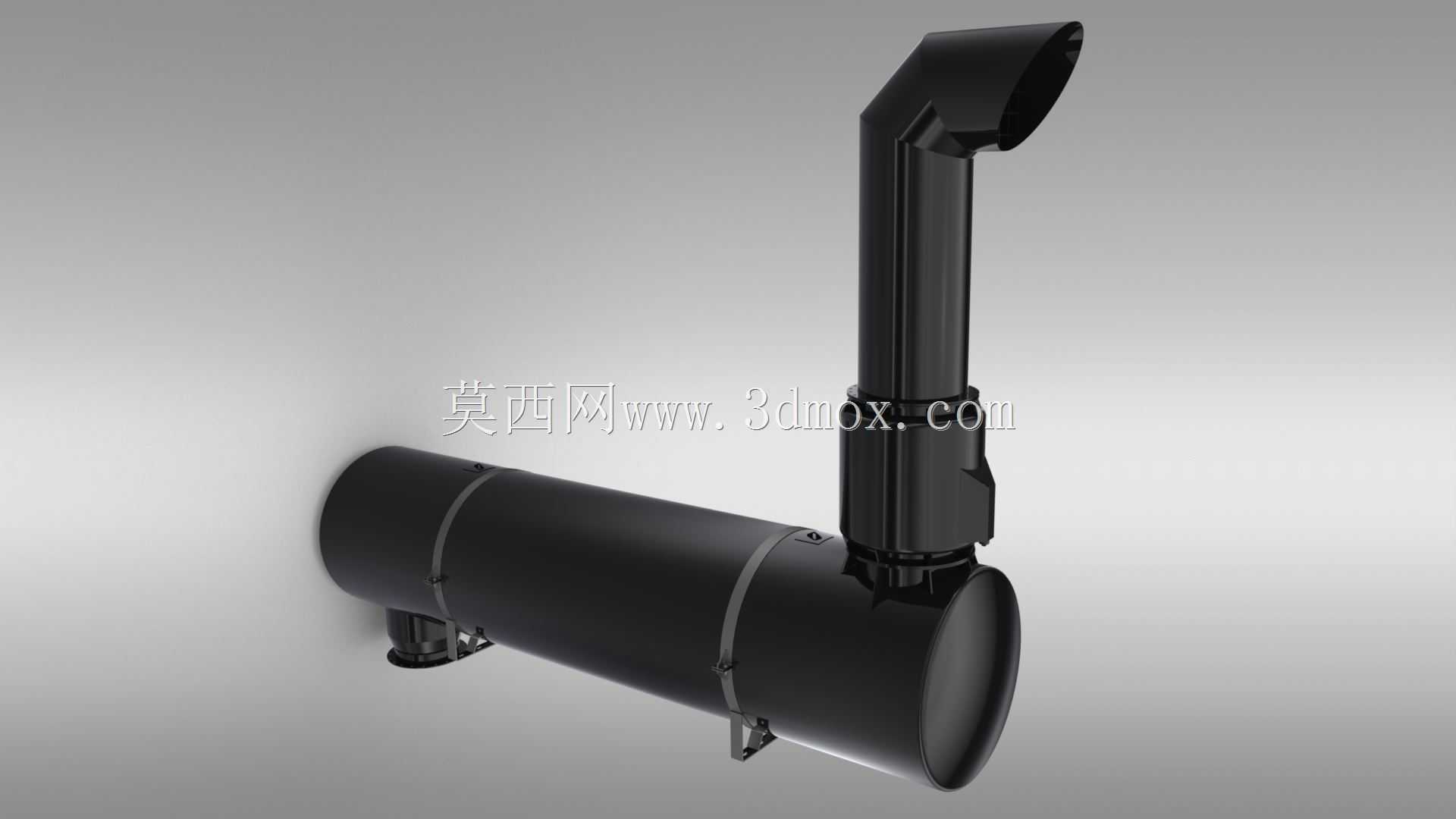

EDG1500KVA机组配套排气消声装置

　　这款消声装置主要适配1500KVA容量的应急柴油发电机组，在数据中心备用电源、工业厂区应急供电系统、大型商业综合体后备电力配套场景中应用广泛，核心作用是对发电机组运行时排出的高温高压脉动废气进行降噪处理，避免排气噪声超出工业厂区厂界噪声排放标准，同时引导废气按指定方向排出，避免高温废气直吹周边设备或运维通道。从结构设计来看，整体采用卧式筒体搭配侧向弯管排气的布局，筒体为承压式空腔结构，内部通过多级阻抗复合式消声结构组合，针对发电机组排气的宽频噪声特性做了针对性的声学结构设计，低频段通过扩张腔、共振腔结构抵消排气脉动压力波，中高频段通过阻性吸声填充层消耗声能，整体消声量可满足常规工业场景的降噪需求。筒体两端采用圆弧封头结构，

　　相比平封头可以更好地承受排气脉动带来的交变压力，降低结构疲劳开裂的风险，筒体下部设置的安装支脚带有安装孔位，可直接通过螺栓固定在发电机组的公共底座支架上，支脚位置经过重心匹配，安装后设备整体重心落在支脚支撑范围内，避免长期运行产生结构振动偏移。侧向伸出的排气弯管末端做了斜切防雨帽结构，无需额外加装防雨罩即可避免室外安装时雨水顺着排气管道倒灌入发电机组涡轮增压器端，弯管与筒体的连接位置采用法兰对接结构，法兰面加工有密封槽，配套耐高温密封垫片可保证高温排气工况下的连接密封性，避免废气泄漏。安装边界方面，筒体主体的径向尺寸适配1500KVA机组的排气接口高度，侧向弯管的伸出长度避开了机组本体的检修操作空间，不会遮挡机油加注口、

　　空气滤芯维护位等日常运维操作点，安装时仅需将筒体下部的进气接口与机组排气出口通过波纹管软连接对接，再固定支脚螺栓即可完成装配，软连接的设置可以抵消机组运行时的振动传递，避免消声器本体长期受振动影响出现焊缝开裂。设计过程中充分考虑了户外使用的工况需求，筒体外部做了耐高温防腐涂装，可耐受排气带来的高温传导，同时抵御户外环境的潮气、盐雾侵蚀，延长设备使用寿命。排气出口的朝向设计为斜向上方向，既可以保证废气顺利向上扩散，也能避免排气直吹周边的线缆、桥架等附属设施，减少高温废气对周边配套部件的热辐射影响。筒体上设置的两道环形加强筋，既可以提升筒体的结构刚度，降低筒体自身在排气脉动激励下的结构振动噪声，也可以作为吊装时的受力点位，

　　方便现场安装时的吊装就位作业。在实际选型应用中，这类消声器的通流截面经过匹配计算，不会对发电机组的排气背压造成过大影响，保证发动机的输出功率不会因为排气阻力过大出现衰减，同时消声结构的气流通道做了平滑过渡处理，减少气流再生噪声的产生，避免高流速气流经过消声器内部结构时产生额外的高频噪声。对于备用发电机组这类非连续运行的设备，该消声器的结构设计无需日常频繁维护，仅需在机组年度大修时检查连接螺栓的紧固情况、密封垫片的老化情况即可，运维成本较低。
