立式安装气动弯曲剪切一体执行机构

　　这套气动执行机构主要面向小规格金属型材、薄壁圆筒类零件的端部成型工序，常见于五金冲压车间的小件批量加工工位、电子接插件生产流水线的引脚处理环节，以及小型五金制品厂的线材、薄带材定长切断与折弯一体化作业场景，相比传统的手动折弯剪床，它依靠气动动力输出，能在单工位完成两个工序动作，减少工件二次装夹的定位误差，适配小尺寸零件的高精度加工需求。

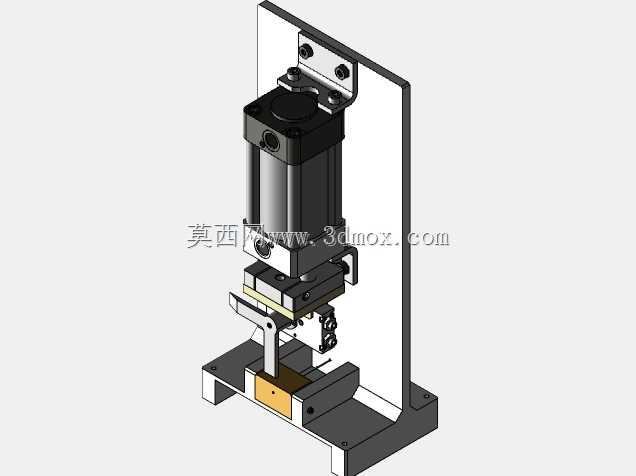

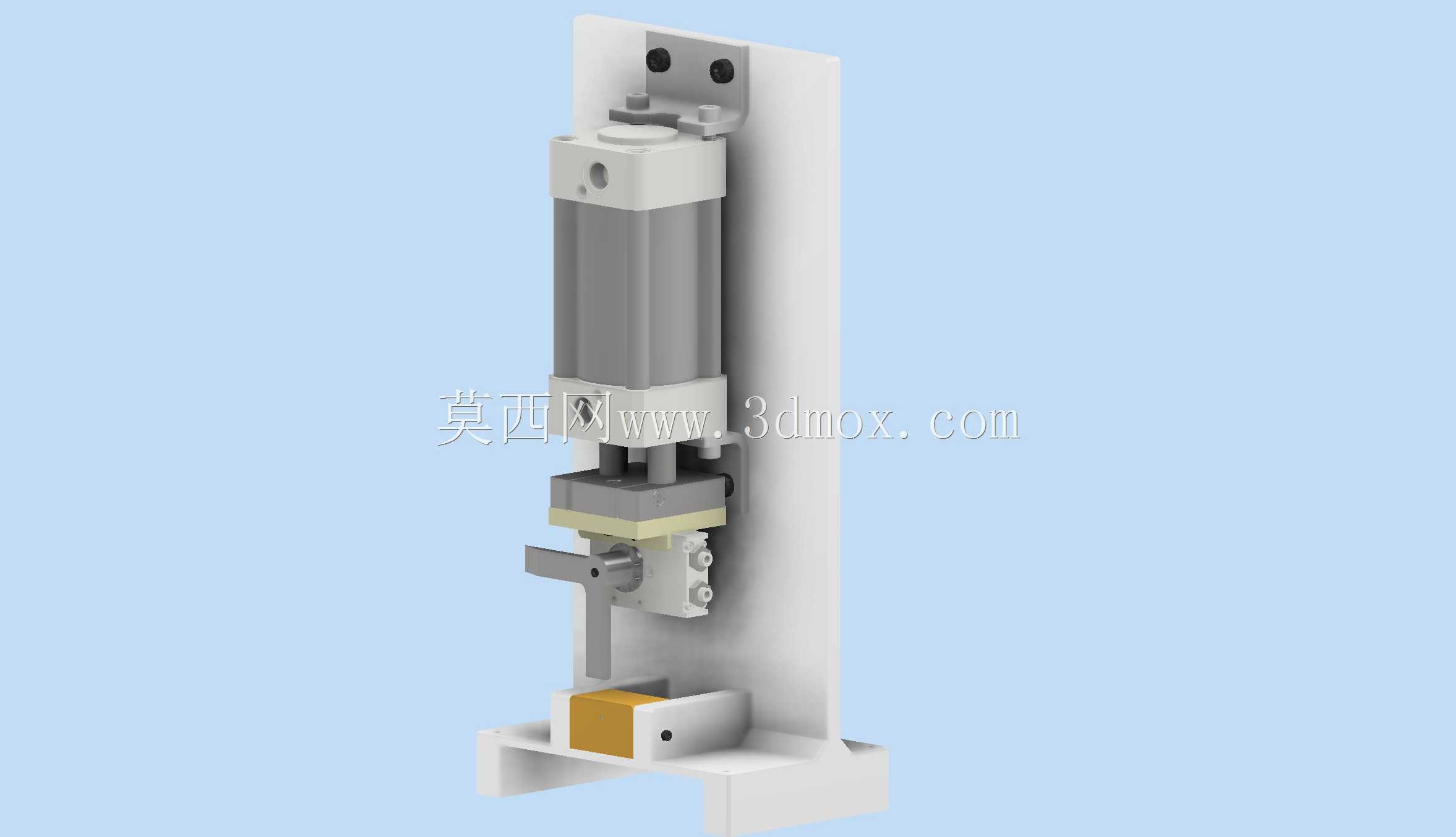

　　从功能实现逻辑来看，整套机构采用立式单立柱安装布局，动力源为标准方形气缸，竖直布置在安装立板的上部，气缸活塞杆端连接集成式工作头，工作头下部同时集成了折弯压块与剪切动刀两个功能部件，对应底座位置设置了可快换的定位夹具与定刀座，当气缸下行时，先通过前端的定位销对工件进行预压紧，避免加工过程中工件窜动，随后折弯压块接触工件完成指定角度的弯曲成型，行程终段剪切动刀与定刀啮合完成废料或成品的切断动作，单次气缸往复即可完成整套加工流程，动作节拍可通过配套的气动电磁阀调节，适配不同厚度材质的加工进给速度。

　　设计阶段优先考虑了安装适配性，安装立板采用标准厚度的钢板加工而成，背部预留了两组平行的安装孔位，既可以直接通过螺栓固定在设备型材框架上，也可以搭配转接板安装在流水线的侧边工位，整体安装占用的横向空间较小，适合在紧凑的多工位排布场景中使用。底座的夹具安装位设计为T型槽结构，可根据加工工件的截面形状更换不同的定位夹具，比如加工圆筒类零件时更换带V型定位槽的夹具，加工扁平带材时更换平口定位夹具，无需对主体结构进行改动即可快速切换加工品类，降低多品类小批量生产的工装改造成本。

　　从结构细节来看，气缸与工作头的连接采用浮动接头设计，能够抵消气缸活塞杆与工作头导向之间的微小同轴度误差，避免长期运行过程中出现活塞杆别劲、密封件过早磨损的问题。工作头两侧设置了小型导向柱，与立板上的直线轴承配合，保证压合与剪切过程中工作头的运动垂直度，避免折弯角度出现偏差、剪切面出现毛刺。剪切副的动刀与定刀均采用可单独拆卸的镶片结构，刀刃磨损后仅需更换镶片即可，无需更换整个工作头或底座，降低后期维护成本。气路接口设置在气缸顶部，预留了标准的快插接头安装位，现场接入压缩空气管路即可使用，无需额外加工连接螺纹。

　　实际使用过程中，这套机构的加工行程可通过气缸尾部的行程调节螺母进行微调，适配不同弯曲高度、不同剪切位置的加工需求，折弯角度可通过更换工作头前端的折弯压块轮廓进行调整，可实现0到90度范围内的多角度弯曲成型，针对不同硬度的金属材质，可通过调节气源处理件的输出压力调整气缸输出力，避免压力过大导致工件压伤、或压力不足导致剪切不断、折弯不到位的问题。底座下部设置了落料口，剪切完成的成品或废料可直接通过落料口掉入下方的集料盒，无需人工手动清理工位，提升连续作业的效率。整套机构没有复杂的传动结构，运动部件均做了防锈处理，适合在车间多尘、有少量切削液飞溅的环境中长期运行，日常维护仅需定期给导向柱加注润滑脂、检查气源处理件的积水情况即可，维护难度较低，适合一线操作工人快速上手使用。
