适配人居环境的小型新风热回收装置

　　做暖通配套结构设计快八年，经手的新风换热设备从工业级大型机组到小型户用装置算下来有几十套，这次做的这款热回收简化结构，最初是针对小型办公隔间、临时安置板房这类人员密度固定、空间体量有限的场景做的适配方案，核心是把常规板式热回收的冗余结构做了精简，在保证换热效率的前提下压缩整体安装体积，避免小空间里设备挤占过多有效使用面积。

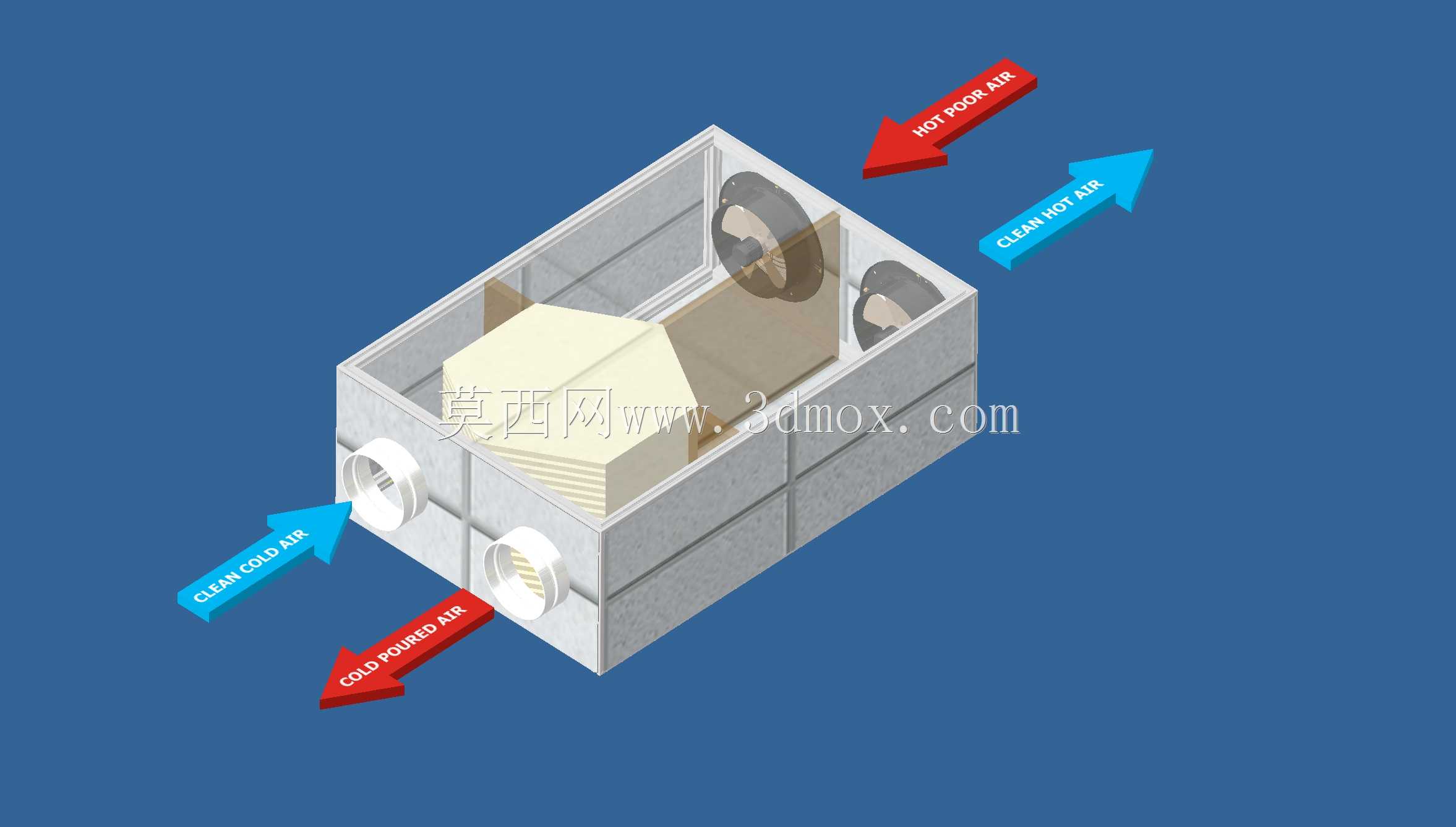

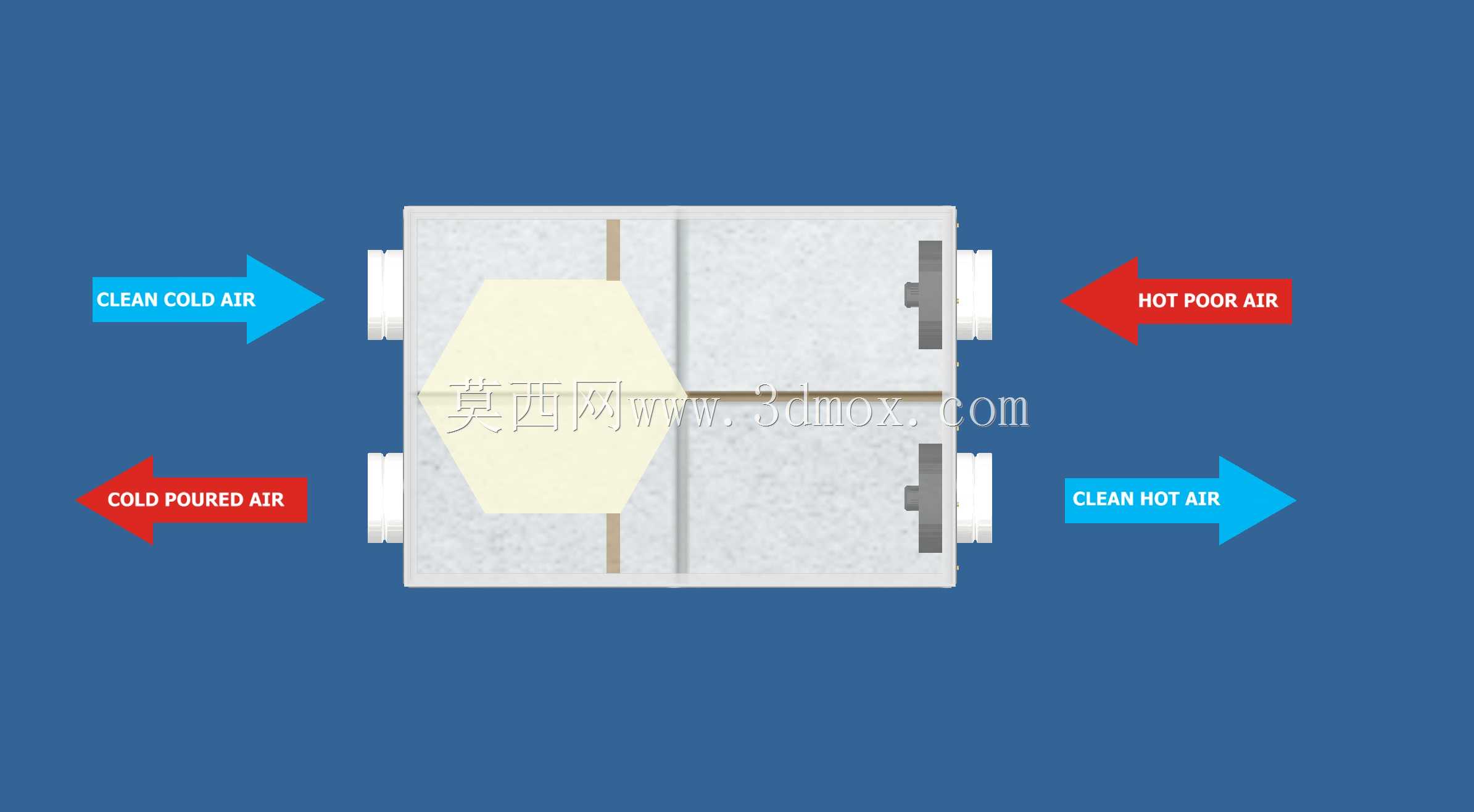

　　从实际使用场景来看，这类小体量热回收装置主要解决密闭空间的通风换气与热量回收矛盾——冬季采暖期直接排风会带走大量室内热量，夏季直排冷风又会增加空调负荷，常规的全热交换芯体在小风量场景下往往存在流道冗余、风阻偏大的问题，这次的结构设计直接把进出风接口做了同侧下置布局，两个进风口分别接入室外新风与室内污风，两个出风口对应送出换热后的新鲜空气与排出废风，气流在芯体内部呈交叉逆流走向，冷、热空气通过换热隔板完成热量传递，不需要额外加装旁通管路就能实现基础的热回收功能，结构件数量比同风量常规机型减少近三成，后期维护只需要抽出芯体清理积尘即可，不需要拆解设备主体。

　　设计阶段最先敲定的是风量匹配参数，按照人均每小时20-25立方米的新鲜空气需求，单台设备对应25-30人的使用规模，额定处理风量锁定在600立方米每小时，这个风量下的流道尺寸经过三次迭代调整：最初的流道宽度做的是12mm，模拟测试时发现冬季高湿工况下容易出现凝水挂壁，长期使用会滋生霉菌影响送风质量，后来把流道宽度调整到18mm，同时在芯体下部预留了凝水导流槽，凝水可以顺着槽体自然排到设备外的接水盘，不会在设备内部积存。设备的外壳采用模块化拼接结构，侧板与端板都采用统一的折弯件规格，不需要开定制模具就能完成组装，生产时的物料通用性更强，也方便现场根据安装空间调整进出风方向——如果现场管线布局需要，只需要调换端板的安装位置，就能把进出风方向调整为侧接或者上接，不需要重新加工外壳部件。

　　安装边界方面，这款设备的整体外形做了方正化处理，没有外凸的结构部件，安装时只需要预留底部100mm的管线操作空间、侧面300mm的芯体抽拉维护空间即可，不需要额外设置设备检修平台，吊装或者落地安装都能适配。设备内部的风机采用直连式安装，没有皮带传动结构，运行时的传动损耗更低，噪音也比皮带传动机型小5-8分贝，在人员长期停留的空间里使用不会产生明显的噪音干扰。芯体部分采用的是板式换热结构，换热隔板采用导热性能稳定的复合材质，既保证热量传递效率，又能避免排风与新风之间出现串气问题，送风的洁净度有基础保障。

　　在气流组织设计上，特意把进出风的气流方向做了错位处理，避免排出的废风被新风进风口二次吸入，设备外侧预留的法兰接口可以直接对接标准尺寸的通风风管，不需要额外做变径处理，现场安装的施工效率能提升不少。之前在临时项目部板房做试点测试时，室外温度3摄氏度的工况下，设备送风温度能达到16摄氏度以上，热回收效率稳定在60%左右，比直接通入室外新风的采暖能耗降低近四成，而且连续运行三个月没有出现凝水泄漏、芯体堵塞的问题，结构可靠性完全满足小空间长期使用的需求。做这类小型换热设备最容易犯的错是照搬大型机组的结构逻辑，要么冗余结构太多导致成本偏高体积过大，要么过度精简导致换热效率、运行可靠性打折扣，这次的设计在两者之间找了平衡点，所有结构尺寸都围绕600风量这个核心参数做匹配，没有多余的装饰性结构，每一处折弯、每一个接口的位置都经过实际安装场景的校验，不管是做结构建模参考，还是做小型新风设备的选型参考，都有实际的工程参考价值。
