带动力站的双作用液压执行油缸回路

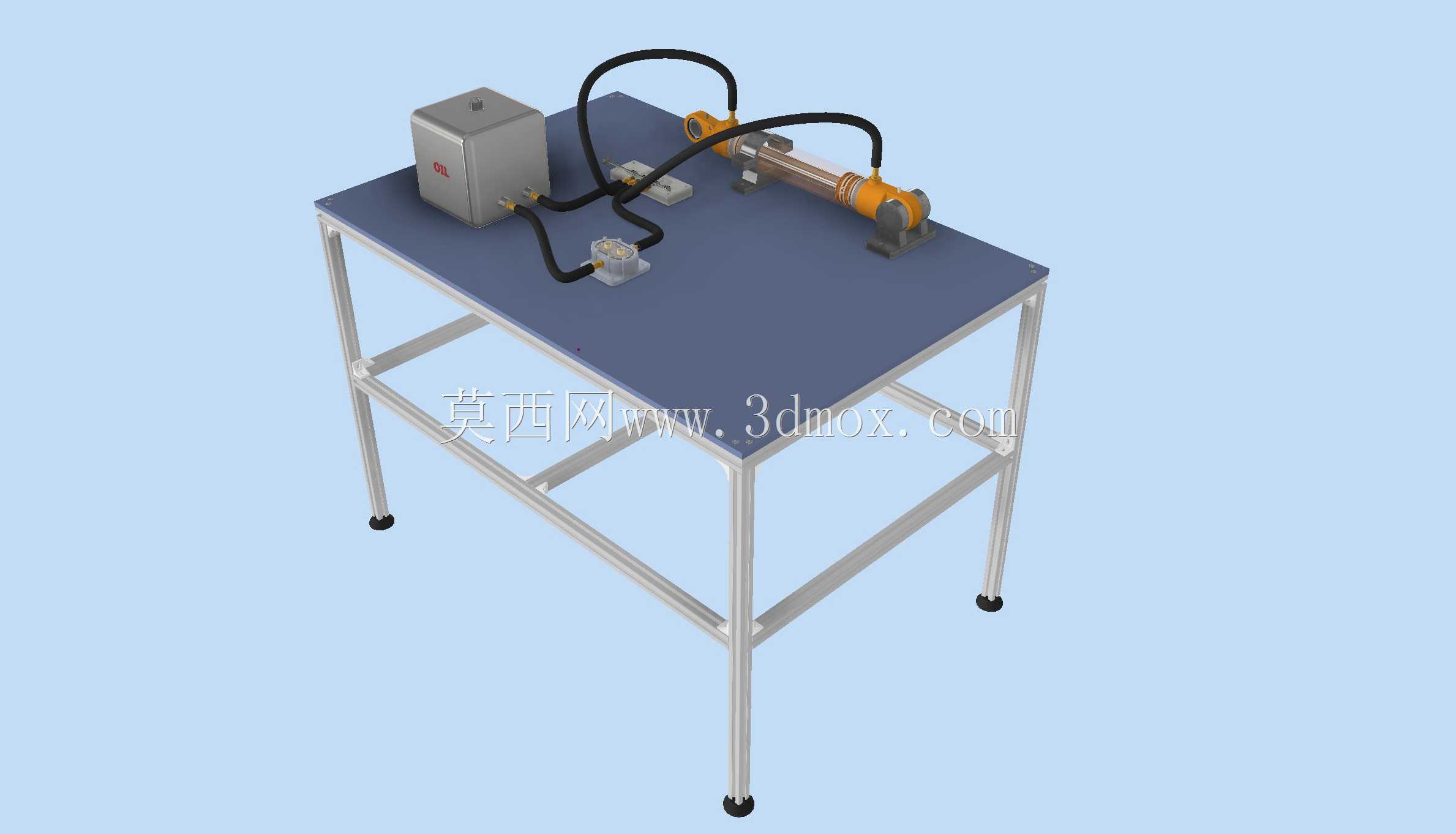

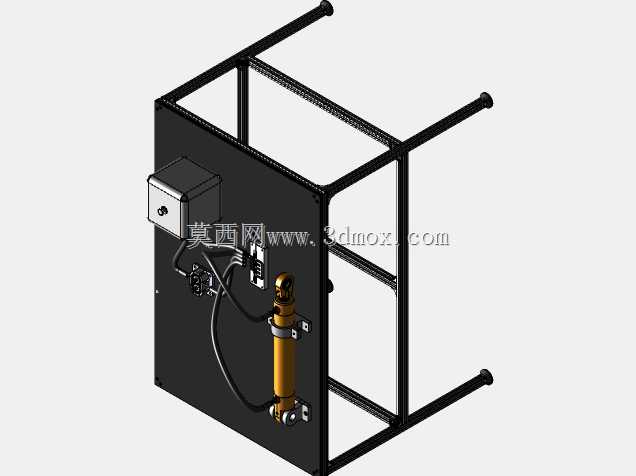

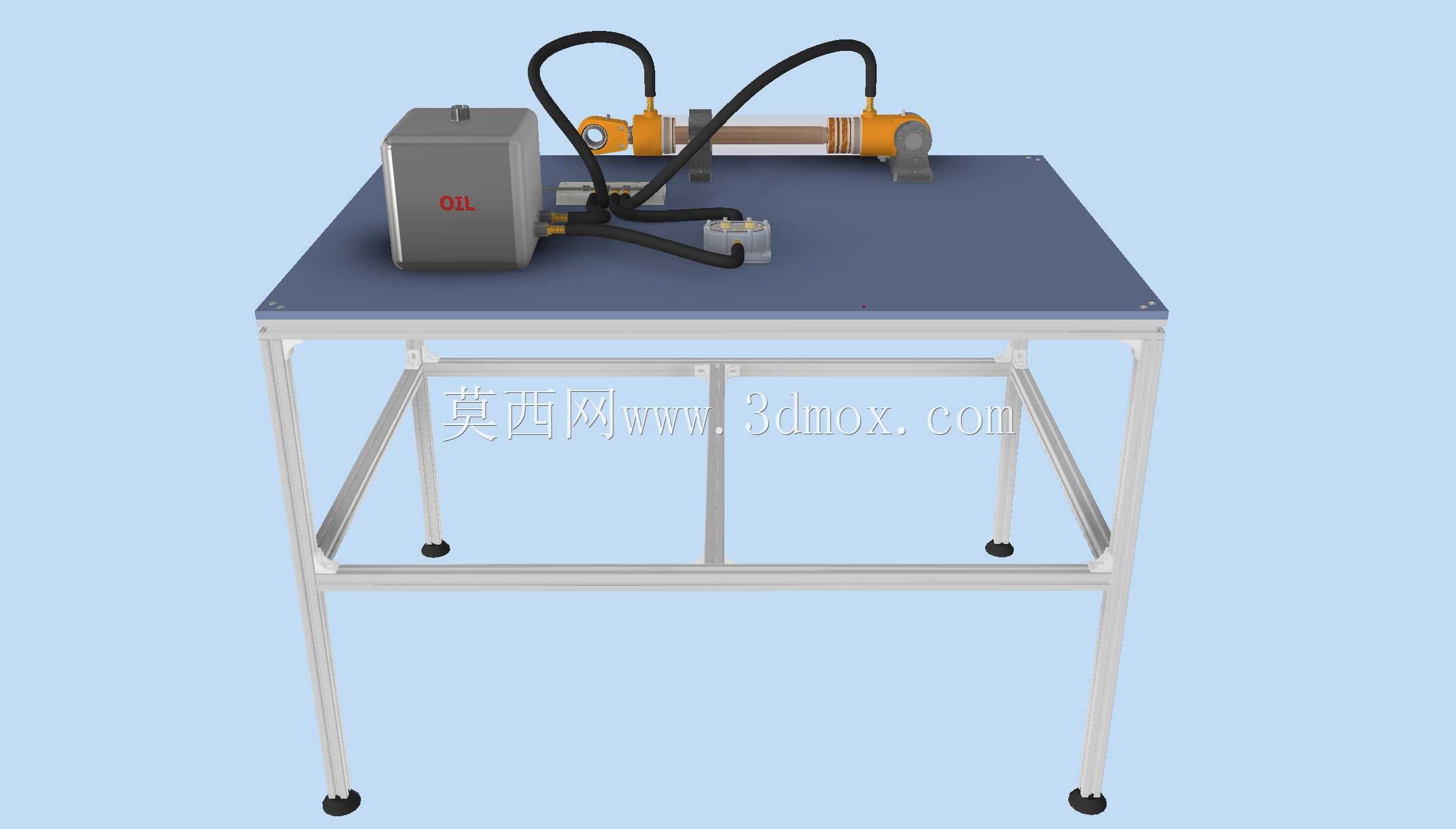

　　这套液压执行回路的核心执行件为双作用油缸，配套独立的小型液压动力单元、控制阀组与连接管路，可直接复现小型液压驱动系统的完整工作逻辑，在教学演示、小型工装驱动、试验台加载这类场景中适配性极强。很多刚接触液压系统的结构工程师在做小型液压驱动方案时，常忽略动力单元与执行件的管路布局干涉、安装位预留问题，这套模型把整套回路的安装边界、元件相对位置都做了还原，能直接给布局设计做参考。从功能特性来看，双作用油缸的两腔分别通过高压胶管连接控制阀组与动力单元，可通过阀组的换向实现活塞杆的伸出与缩回动作，相比单作用弹簧复位油缸，双作用结构的缩回动作同样依靠液压力驱动，输出力稳定，动作行程可控，既可以完成直线方向的推、拉负载动作，

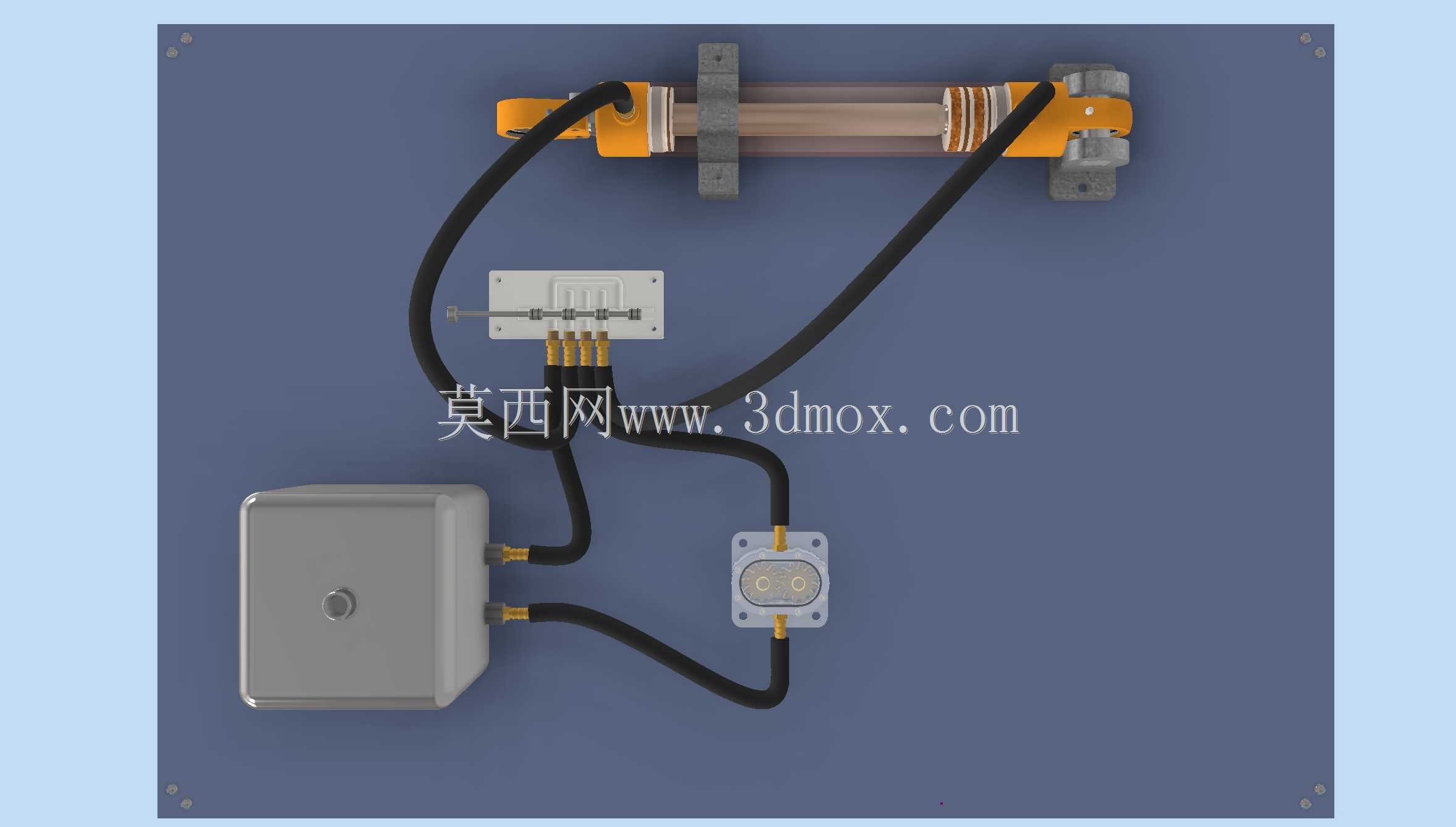

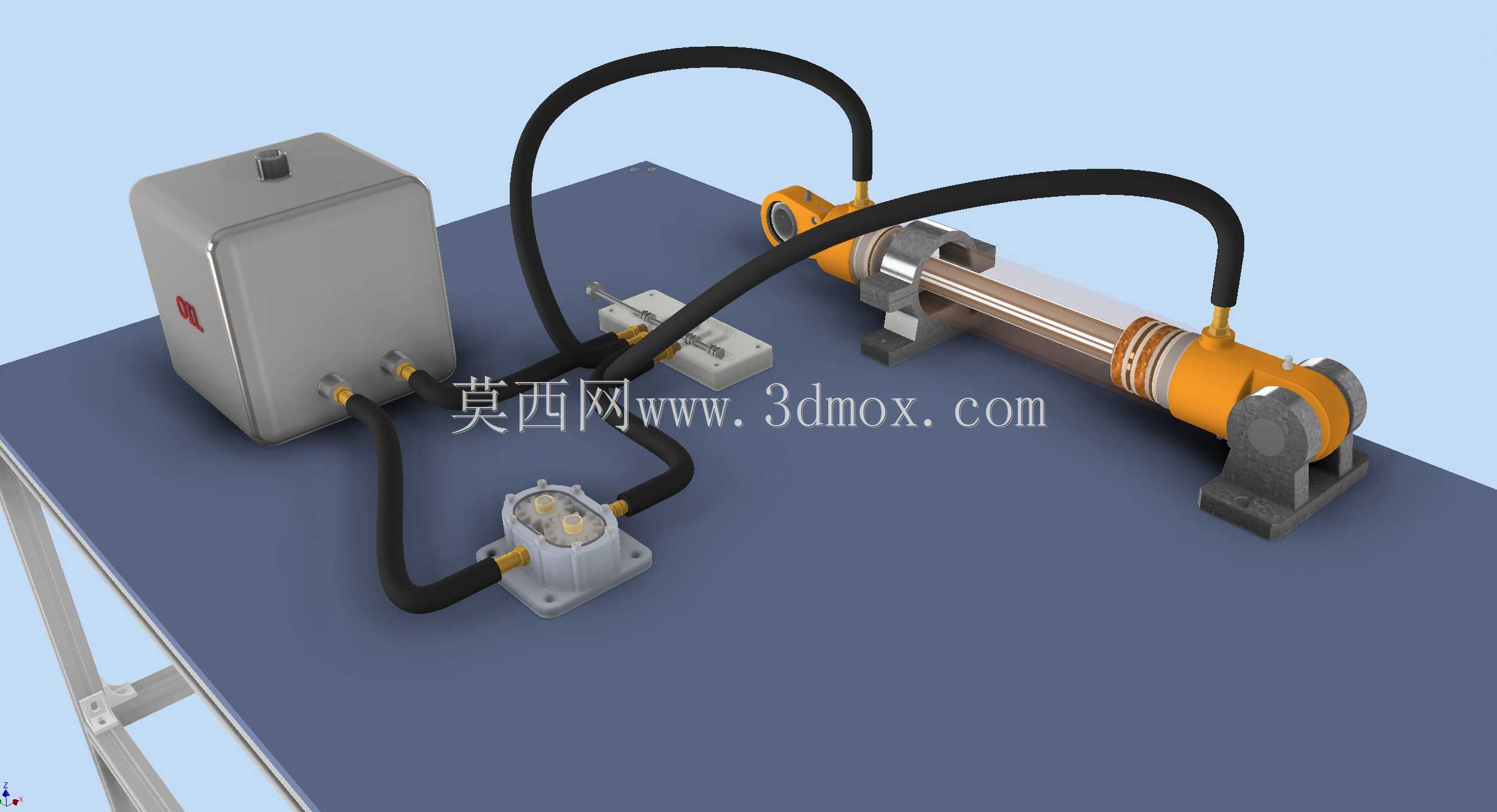

　　也能配合位移检测元件实现行程内的任意位置停留，适合需要双向施力、动作节拍可控的驱动场景。动力单元部分集成了储油油箱、齿轮泵、驱动电机与必要的压力保护元件，油箱采用方形焊接结构，预留了泵组安装位、油口接头位置与注油、液位检测接口，整体安装底座的固定孔位、与阀组、油缸的相对安装距离都做了等比例还原，在做台架布局时，可以直接参考各元件的间距预留胶管的弯曲半径，避免出现管路弯折憋压、安装后维护空间不足的问题。设计思路上，整套回路没有采用集成阀块的紧凑布局，而是将阀组外置在台架平面上，一方面是为了清晰展示液压回路的连接逻辑，方便理解油液从油箱经泵组加压、阀组换向到油缸两腔的完整流向，另一方面外置阀组的布局也更方便后期调整阀件规格、

　　加装节流或压力调节元件，适配不同的负载速度、推力需求。油缸本身采用尾部耳轴+杆端耳环的安装形式，这种安装方式允许油缸在动作过程中存在小角度的摆动，适合驱动做弧线运动的负载部件，比如小型翻转工装、升降摆臂这类结构，安装时需要注意耳轴的同轴度要求，避免油缸动作时出现别劲，导致密封件过早磨损、杆端受力异常。从安装边界来看，整套回路平铺在台架上的占用尺寸可通过模型比例直接测算，油缸的最大伸出长度、缩回后的总长度、胶管的最小弯曲半径都做了符合工程实际的还原，高压胶管的接头形式采用常用的快插式液压接头，和油口的连接密封形式也符合常规选型规范，在做同类型系统的三维布局时，可以直接复用各元件的安装尺寸参考，减少反复核对元件样本的工作量。

　　很多液压系统在实际装配时出现的管路干涉、维护空间不足问题，本质都是前期三维布局时没有考虑胶管的实际弯曲形态、元件的操作空间，这套模型把胶管的自然弯曲形态、各阀件的操作手柄预留空间、油箱注油口的操作空间都做了写实还原，能帮助设计人员在方案阶段就规避这类装配问题。另外回路中配置的4/3滑阀是中位机能适配双作用油缸的常用阀型，可实现中位时油缸两腔卸荷、活塞位置锁定的功能，配合齿轮泵的稳定流量输出，能满足低速平稳动作的驱动需求，齿轮泵本身的安装法兰、和电机的连接尺寸也符合通用液压元件的安装标准，选型替换时不需要额外做连接法兰的定制设计。
