壁挂式引体向上训练支架结构设计

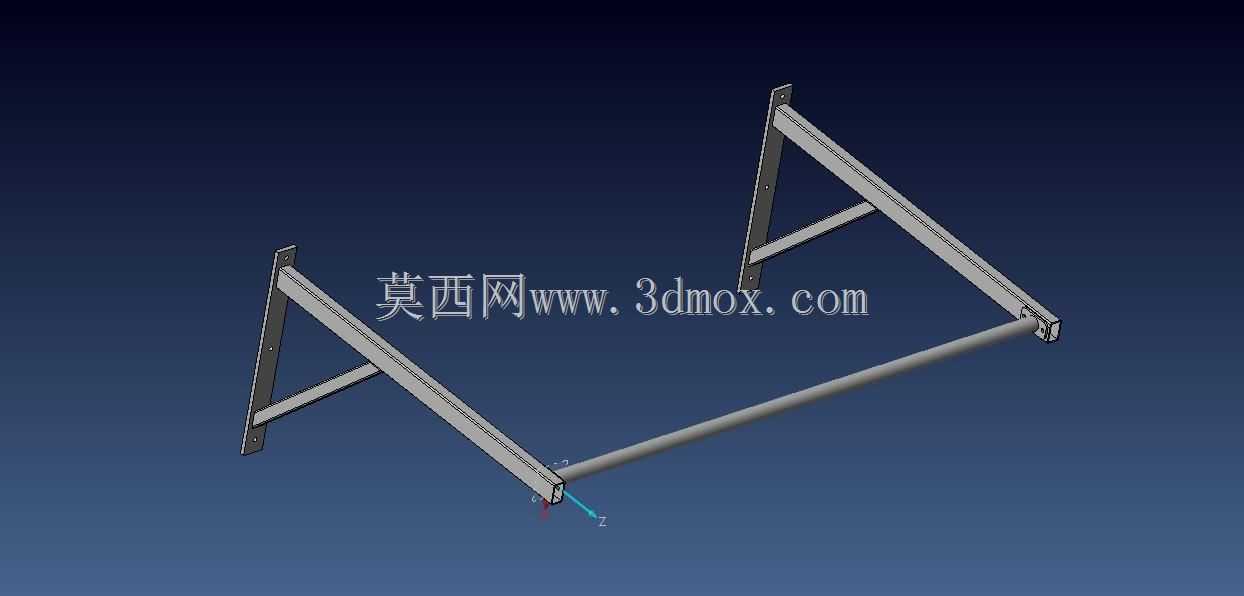

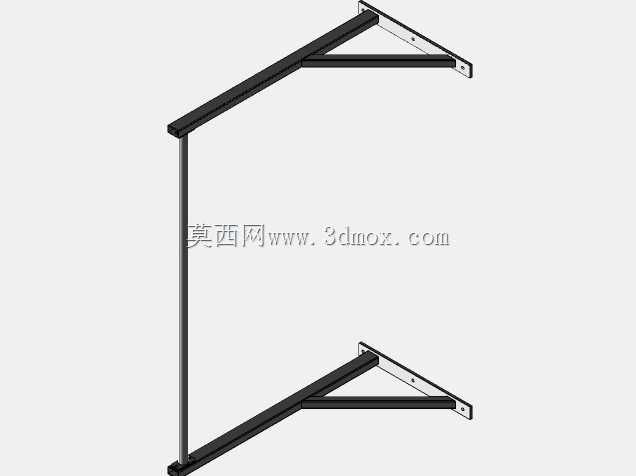

　　这款壁挂式引体向上训练支架，核心应用场景覆盖商用健身房、家庭健身区、单位体能训练室等空间，区别于落地式引体架的大占地特性，壁挂安装的形式能最大化释放地面活动空间，尤其适合层高有限、可用地面面积局促的健身场景，安装完成后不会对地面通行、其他器材摆放造成干扰。从实际使用用途来看，支架主要承载使用者完成引体向上类上肢力量训练动作，可适配正握、反握、窄距、宽距等多种握姿训练需求，满足背阔肌、肱二头肌、斜方肌中下束等上肢肌群的力量训练要求，也可搭配悬挂训练带、吊环等辅具拓展更多训练动作。从功能特性层面分析，支架采用三角斜撑受力结构，两个竖向安装板通过膨胀螺栓与实心墙体固定，斜向支撑梁与横向主握杆形成稳定的三角传力路径，

　　竖向安装板上预留多组螺栓孔位，可分散墙体局部受力，避免单点应力集中造成墙体开裂或支架脱落；横向主握杆采用圆管截面设计，表面无尖锐棱角，握持时贴合手掌弧度，长时间训练不会产生硌手的不适感，握杆两端做封边处理，避免训练过程中手部滑脱造成磕碰。设计思路上优先考虑受力可靠性与安装便捷性的平衡，整体结构采用型材焊接成型，减少不必要的拼接零件，降低装配复杂度；斜撑梁的角度经过受力校核，在使用者施加动态载荷（比如训练过程中的小幅摆动）时，斜撑可将竖向载荷分解为沿斜梁方向的压应力与安装面的拉应力，避免焊缝处承受过大的剪切力；两个竖向安装板的间距经过优化，既保证足够的支撑跨度避免握杆受力变形，又不会因为间距过大对安装墙面的平整度提出过高要求，

　　普通砖混承重墙、混凝土剪力墙都可满足安装条件。外形尺寸与安装边界方面，支架整体横向跨度适配常规成年人肩宽范围，安装后握杆距墙面的距离预留足够的活动空间，训练时身体不会与墙面发生磕碰；竖向安装板的高度方向尺寸覆盖合理的螺栓排布区间，安装时可根据使用者身高调整握杆的离地高度，满足不同身高人群的使用需求；安装时需注意墙体必须为实心承重结构，禁止安装在空心砖墙、轻质隔墙、石膏板墙等非承重墙体上，螺栓埋深需达到墙体锚固要求，安装完成后需施加静态载荷测试支架稳定性，确认无松动、无变形后方可投入使用。结构细节上，所有焊接位置均做满焊处理，焊后打磨焊渣去除毛刺，避免应力集中点的出现；型材壁厚经过载荷校核，可承受常规成年人体重的动态冲击载荷，正常使用过程中不会出现杆件弯曲、焊缝开裂等失效问题；支架整体无多余突出结构，避免训练过程中发生磕碰伤害，外露金属表面可做喷塑或镀锌处理，提升防锈能力与握持触感，适配健身房高频率使用的耐磨需求。
