41毫米规格叉形密封驱动连接构件

　　在两轮代步工具的前叉减震总成装配环节，这类叉形密封驱动构件承担着衔接减震内管与外部传动结构、同时阻隔泥水沙尘侵入减震腔体的核心作用，尤其适配41毫米管径的正置前叉结构，是越野摩托、复古改装摩托前叉维护与改装场景中常用的替换零件。从实际使用工况来看，该构件长期暴露在户外骑行环境中，既要承受前叉上下往复运动带来的轴向摩擦，还要应对前轮跳动时传递的径向冲击，同时需要阻挡路面溅起的泥水、沙尘进入减震油封区域，避免油封过早磨损导致减震油泄漏，因此结构设计上采用了阶梯轴式的同轴布局，大直径端作为密封配合段，小直径端作为驱动衔接段，两段的同轴度公差控制在0.05毫米以内，保证往复运动时不会出现偏磨。设计阶段首先明确了安装边界：

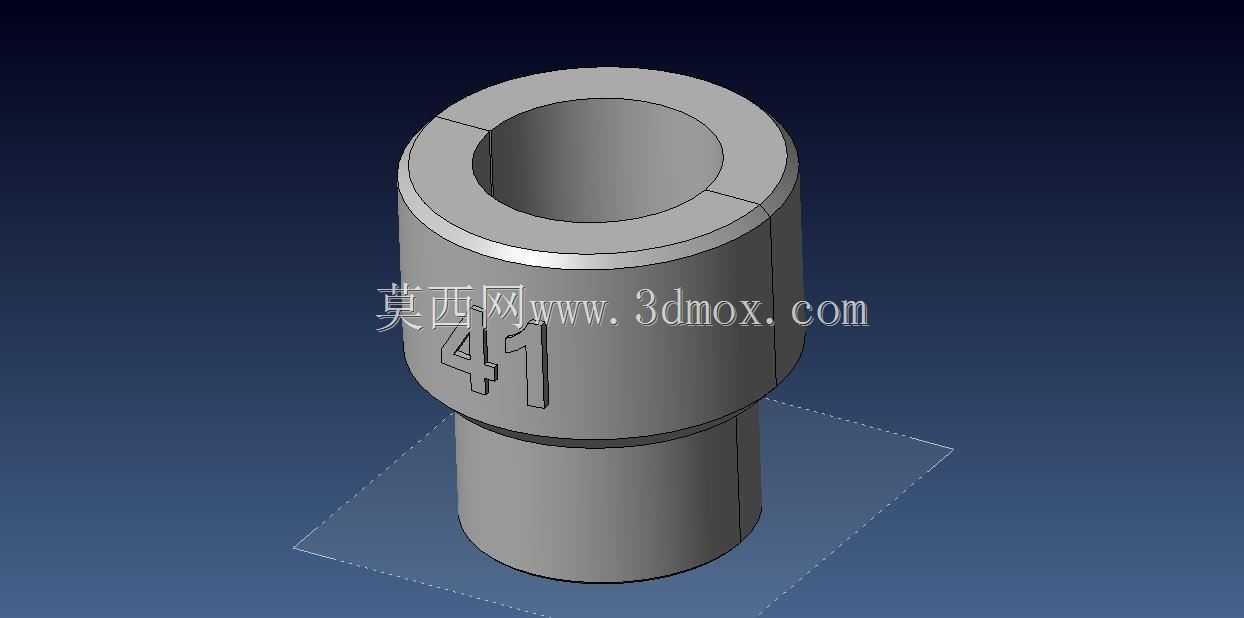

　　大端外径与前叉上三星联板的安装孔位匹配，内孔直径严格对应41毫米的减震内管外径，配合间隙控制在0.1-0.15毫米之间，既保证装配时可以顺利压入，又不会因为间隙过大出现密封失效的问题；小直径段的外径与外部驱动拨叉的卡槽尺寸匹配，轴向长度根据前叉的有效行程预留了足够的伸缩余量，避免减震压缩到极限位置时构件出现刚性磕碰。外形上采用了无锐角的过渡设计，大端与小端的衔接处做了R2的圆角过渡，减少应力集中的同时，也避免安装时划伤操作人员或者周边的橡胶密封件；大端外表面预留了数字标识位，直接模压出规格数字，方便维修时快速识别适配管径，不需要额外测量尺寸。从功能特性来看，该构件采用一体化的柱式结构，没有拼接焊缝或者装配缝隙，

　　从根源上避免了缝隙处进沙进水的问题；外表面的粗糙度控制在Ra1.6，既保证与橡胶油封配合时的密封性能，又不会因为表面过于粗糙加速油封唇口的磨损。在3D打印制作场景下，该结构不需要额外添加支撑结构，打印时可以直接将小端朝下放置在打印平台上，大端的内孔区域悬空角度小于45度，依靠打印层间的粘结强度就可以保证成型精度，打印完成后只需要简单去除支撑毛刺，对内孔和外圆配合面做简单打磨就可以直接用于样件验证或者临时替换使用。实际装车验证时，该构件的安装流程与原厂配件完全一致，不需要对前叉结构做任何改装，直接替换原有损坏的密封驱动套即可，装配后前叉的往复运动顺畅，转向时驱动拨叉与构件的配合没有卡滞，经过泥水路段骑行测试后，

　　拆解检查减震油封区域没有明显的沙尘侵入，密封效果达到原厂配件的使用要求。针对改装场景的需求，该结构的壁厚做了针对性加强，大端的壁厚达到5毫米，相比原厂薄钢板冲压的构件强度提升40%以上，在应对越野路段的大冲击时不会出现变形开裂的问题，同时因为采用一体化结构，长期使用后不会出现冲压件常见的卷边、变形问题，使用寿命更长。设计过程中还考虑了不同使用场景的适配性，内孔的尺寸公差可以根据实际使用的减震管外径做微调，如果用于竞技改装场景，可以适当缩小内孔配合间隙，提升密封性能；如果用于日常通勤代步场景，可以适当放大间隙，减少运动阻力，提升骑行的平顺性。构件的轴向总长度控制在合理范围内，不会超出前叉上三星板的安装空间，装配后不会与上联板的固定螺栓、刹车线管等周边部件产生干涉，安装时不需要调整周边部件的位置，直接替换即可完成装配。
