JTD发动机曲轴定位锁止专用工装

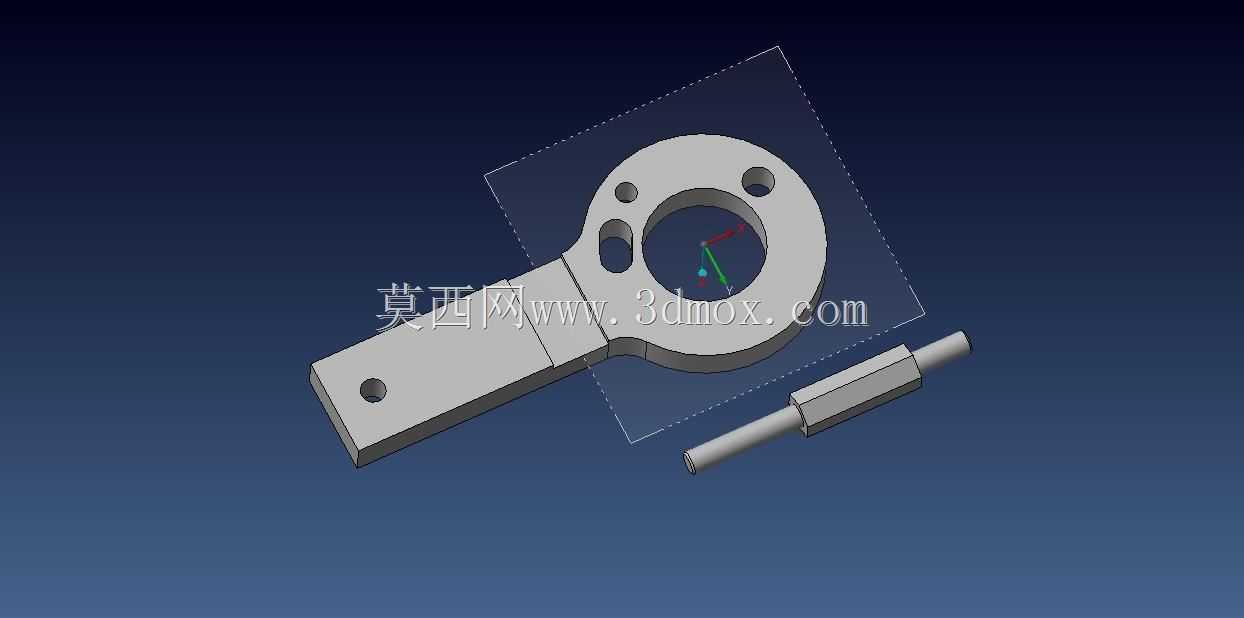

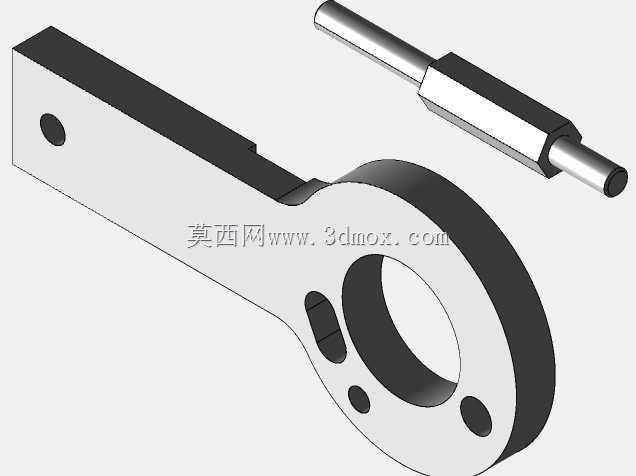

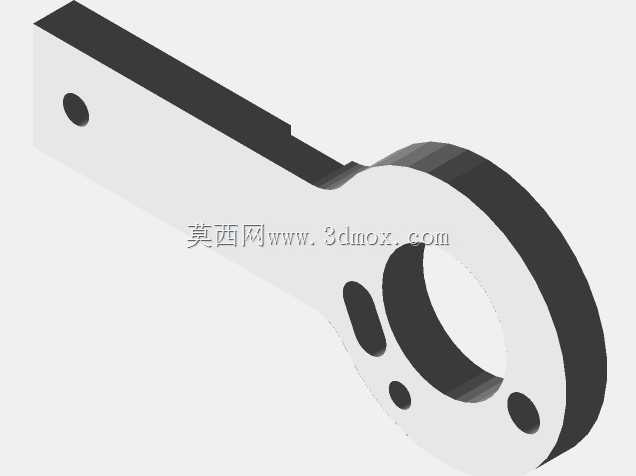

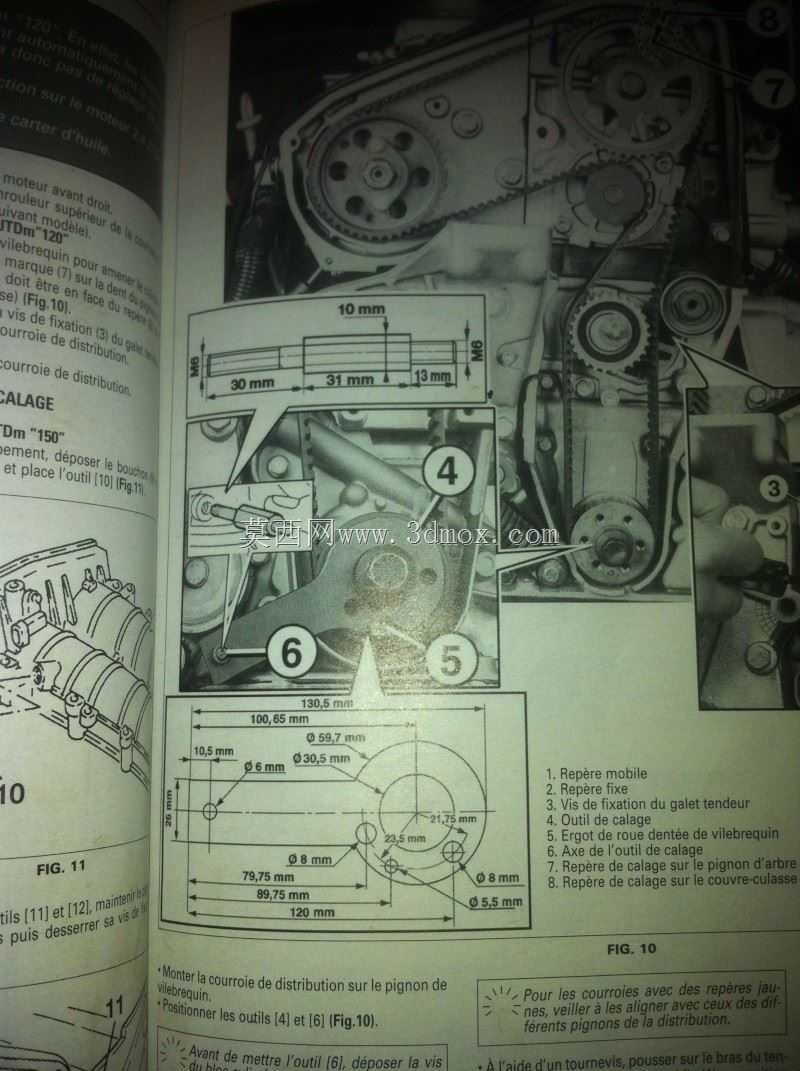

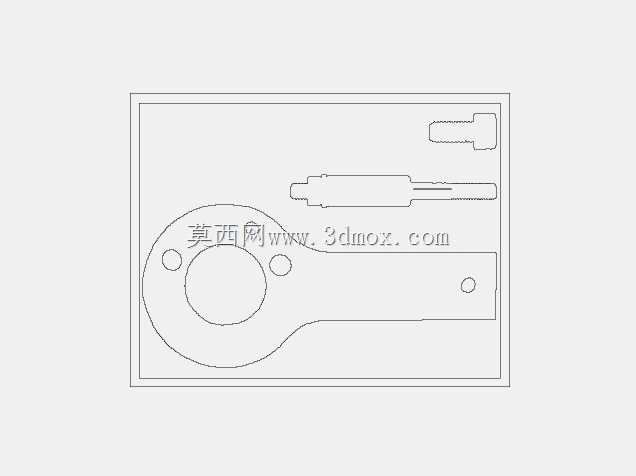

　　在乘用车辆柴油动力总成的售后维保、正时系统拆解复装作业场景中，曲轴位置的精准固定是保障配气相位校准精度、避免气门与活塞运动干涉的核心前提，这款针对JTD系列柴油发动机开发的曲轴锁止工具，正是为适配FCA集团旗下多款搭载1.6-2.4L排量Multijet柴油动力车型的维保需求设计，覆盖从阿尔法·罗密欧、菲亚特到蓝旗亚、欧宝等品牌的多款对应动力配置车型，解决维保作业中曲轴无可靠固定点位、正时错位导致的动力故障问题。从结构设计逻辑来看，该工装没有采用复杂的可调式结构，而是基于对应型号发动机缸体与曲轴端部的特定结构做适配性设计，主体采用一体式合金钢切削成型，长条形的定位臂一端开设与曲轴信号盘/端部定位销完全匹配的定位孔位，

　　另一端的环形法兰结构对应缸体上的工艺固定孔，作业时无需额外做位置调整，只需将环形法兰对准缸体上的预设安装位，穿入固定螺栓后，定位臂上的销孔即可恰好卡入曲轴的对应锁止点位，完全限制曲轴的周向转动，避免在拆装凸轮轴、正时链条、曲轴皮带轮等部件时，曲轴因受力或气门弹簧弹力发生偏移。不同于通用型的锁止工具需要反复调整适配间隙，这款专用工装的所有配合面均按照对应发动机的实际安装边界做公差匹配，环形法兰的厚度控制在刚好嵌入缸体安装位凹槽的尺寸，不会与周边的传感器、线束支架发生干涉，定位臂的延伸长度经过实际装车验证，作业时可以从发动机舱的预留操作空间直接伸入安装，不需要拆解周边的进气管路、冷却水管等附属部件，能大幅压缩单台车辆的正时作业时长。

　　工装配套的定位销采用与主体同材质的合金钢制作，销身做了防滑滚花处理，插入定位孔后不会因为作业中的震动松脱，销的直径与曲轴锁止孔采用H7/h6的间隙配合，既保证安装拆卸顺畅，又将配合间隙控制在最小范围，避免间隙带来的角度偏差——对于柴油发动机的正时系统来说，哪怕1度的角度偏差，都可能导致启动困难、动力不足甚至气门顶弯的严重故障，因此该工装在设计阶段就对所有配合尺寸的公差做了严格管控，定位孔与法兰安装孔的位置度公差控制在0.02mm以内，确保锁止后曲轴的位置完全符合原厂正时校准的基准要求。从实际使用的场景来看，该工装不仅适用于4S店、专业汽修厂的常规维保作业，也可用于发动机再制造环节的拆解与装配工位，在拆解曲轴前端螺栓、

　　安装正时链条张紧器、调整喷油正时等工序中，都能提供可靠的曲轴固定支撑，相比使用撬棍、螺丝刀等非专用工具别住飞轮齿圈的固定方式，不会损伤飞轮齿、曲轴密封面等易损部件，也不会因为固定不牢导致部件转动伤人的安全隐患。工装的整体外形做了倒角去毛刺处理，所有棱角位置都做了R2的圆角过渡，避免作业时划伤操作人员的手部或者发动机周边的线束、胶管，表面做了发黑防锈处理，在汽修车间多油污、多水汽的环境下也能长期使用不生锈，不会因为锈蚀导致配合尺寸变化影响定位精度。在安装边界的设计上，该工装充分考虑了不同车型发动机舱的布局差异，定位臂的宽度控制在25mm以内，即使在周边空间局促的车型上，也能顺利对准安装位，法兰上的两个固定孔采用长圆形设计，可以兼容同系列不同排量发动机缸体上孔位的微小尺寸差异，不需要针对每一款排量单独制作工装，提升了工具的通用性，但这种通用性是建立在同系列发动机结构同源性的基础上，并不会为了扩大适配范围牺牲定位精度，所有适配的机型都经过实际装车验证，锁止后的曲轴位置完全符合原厂维修手册的规定要求。
