双工位气动箱体夹持定位工装结构

　　这套气动定位机构主要面向包装、仓储分拣、家电装配等产线的箱体类工件上料、转序工位，解决人工对位效率低、重复定位精度差的痛点，尤其适配瓦楞纸箱、塑料周转箱这类外形存在轻微尺寸公差的工件，在输送线末端衔接装箱、码垛、贴标工序时，能快速将偏移的箱体规整到预设基准位置，避免后续工序出现卡料、对位偏差问题。

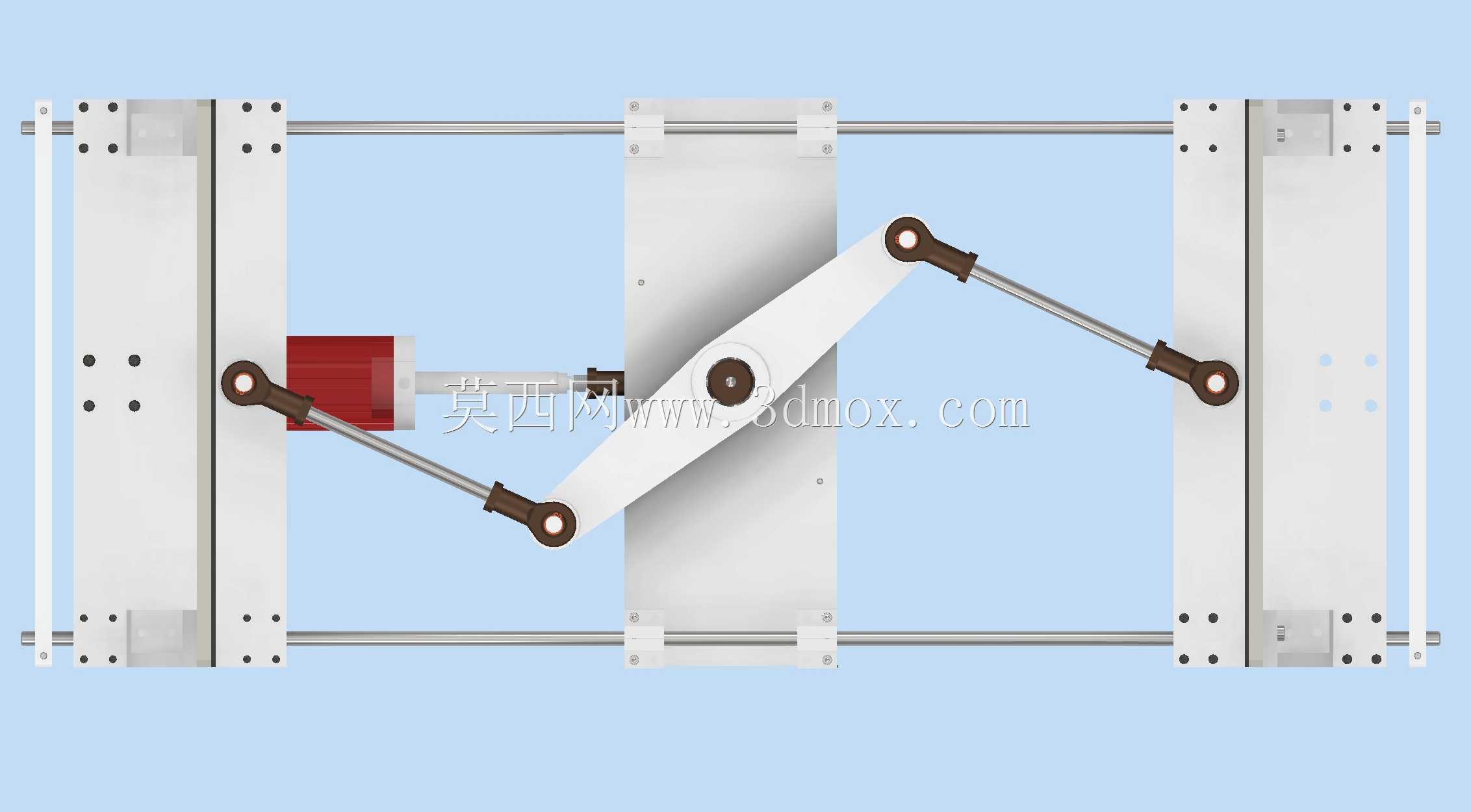

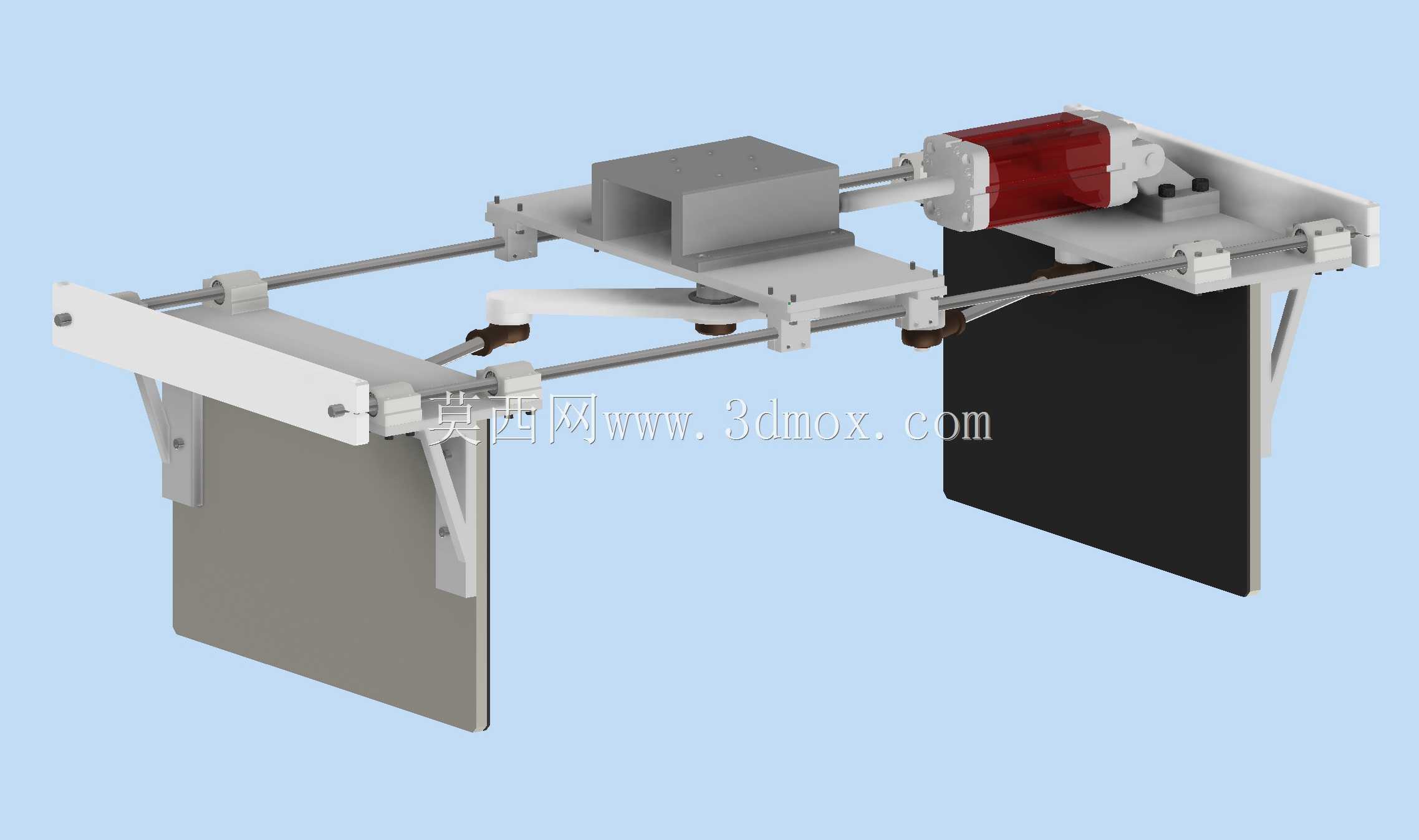

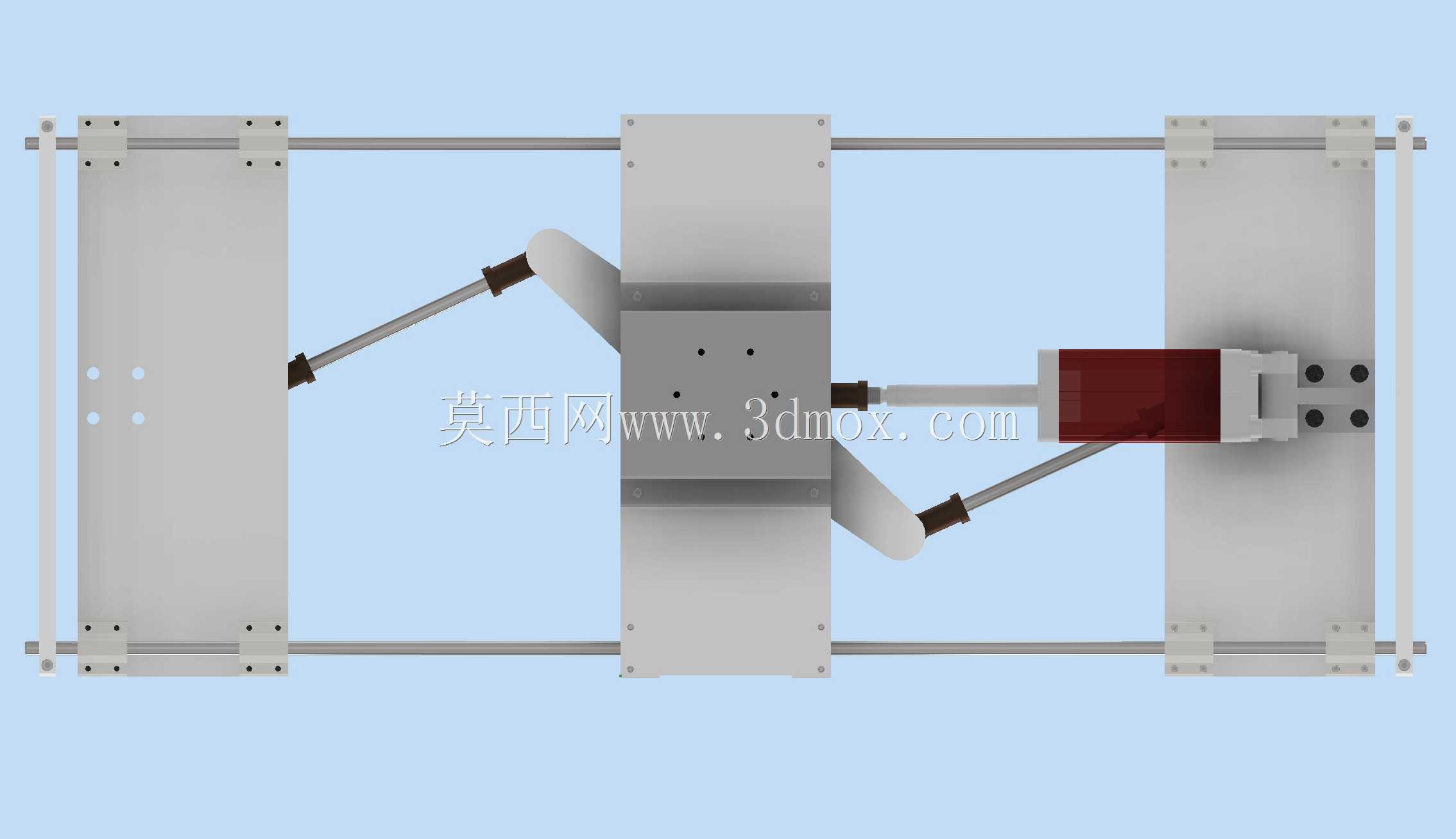

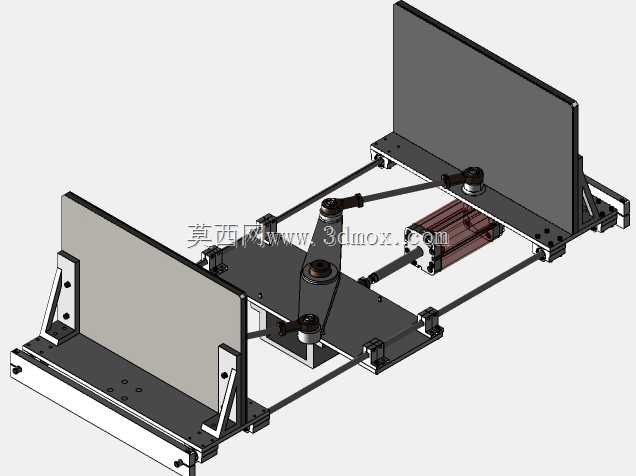

　　从结构布局来看，整套机构采用跨线式安装框架，两根平行的线性光轴作为导向承载主体，两侧对称布置的夹持板通过直线轴承与光轴配合，可沿光轴轴线方向做同步对中运动，夹持板内侧贴有防滑缓冲垫，既可以增大与箱体侧面的摩擦力防止夹持打滑，也能避免刚性接触刮花箱体表面。驱动端采用气动执行元件搭配连杆同步机构，相比双侧独立驱动的方案，这套连杆结构能保证两侧夹持板的运动行程完全对称，不需要额外加装同步控制阀组就能实现对中定位，降低气路复杂度的同时，也避免了两侧驱动不同步导致的箱体偏移问题。驱动气缸的行程可根据适配箱体的宽度范围调整，常规配置下可覆盖宽度300mm到600mm的标准周转箱，若需适配更大尺寸箱体，仅需更换对应长度的光轴与连杆组件即可，不需要改动主体安装框架。

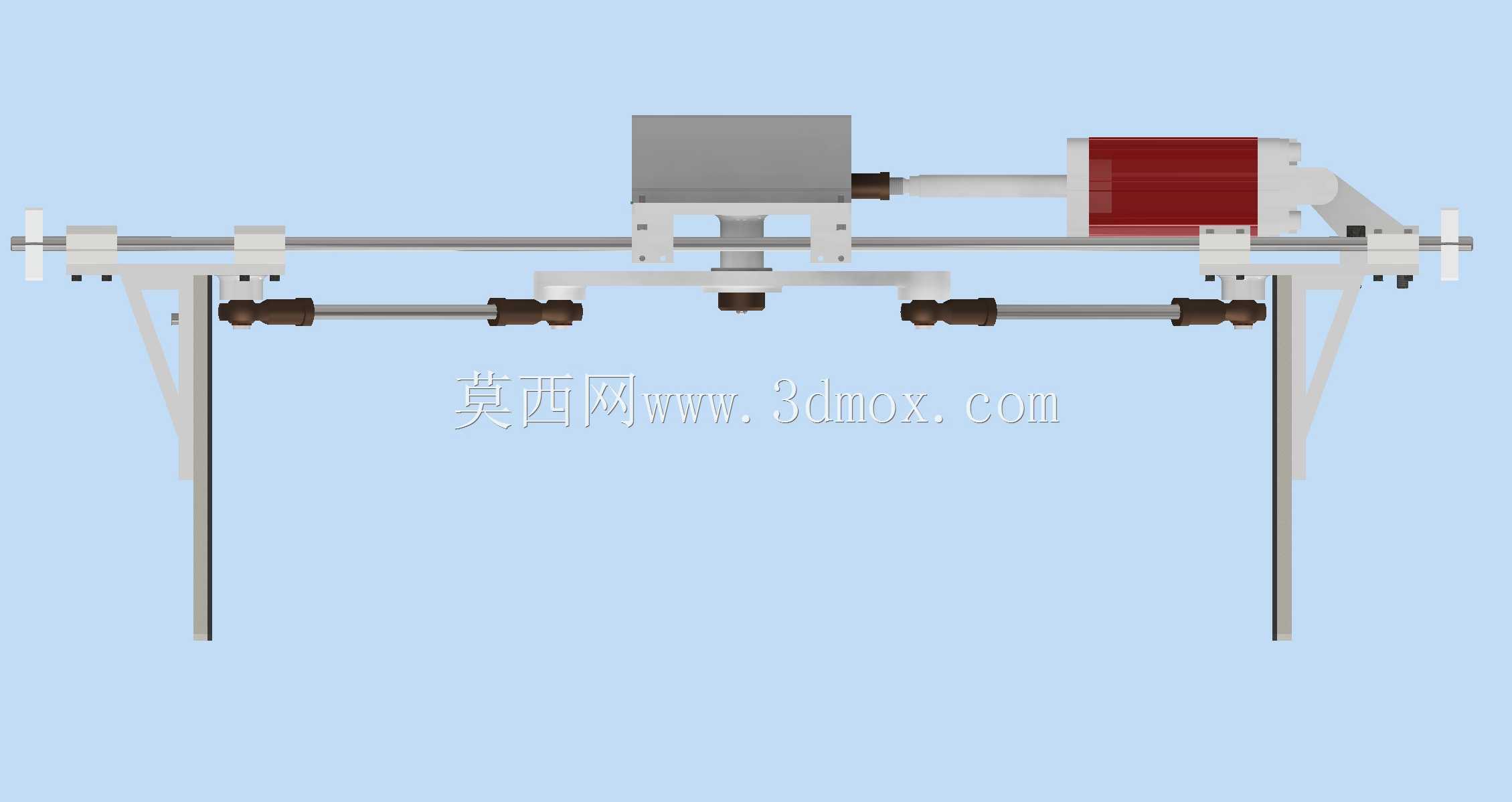

　　设计阶段首先考虑的是产线的安装兼容性，整套机构的安装支架采用悬臂式设计，可直接固定在输送线的两侧机架上，不需要对原有输送线的辊道或皮带结构做大规模改动，安装时仅需保证光轴轴线与输送方向垂直，夹持板的下边缘距离输送面预留10mm到15mm的间隙，即可避免夹持运动时与输送面产生干涉。机构的整体高度控制在350mm以内，宽度方向在完全缩回状态下为750mm，完全伸出时最大宽度为1100mm，不会占用过多产线上方空间，也不会遮挡周边的传感器安装位。

　　功能实现上，这套定位机构的动作逻辑与产线的工件检测信号联动，当箱体输送到机构下方的预设位置时，光电传感器触发信号，气缸伸出带动两侧夹持板同步向中间运动，接触箱体侧面后持续保持预设压力，将箱体推送到输送线的中心基准位置，保持1到2秒后气缸缩回，夹持板回到初始位置，箱体即可随输送线进入下一道工序。夹持力的大小可通过气路中的调压阀调整，针对纸质箱体可将压力调至0.2MPa到0.3MPa，避免夹坏箱体；针对硬质塑料周转箱可将压力调至0.4MPa到0.5MPa，保证定位精度。整套机构的重复定位精度可控制在±1mm以内，完全满足后续码垛、装箱工序的对位要求。

　　细节结构上，导向光轴采用镀铬硬轴材质，表面硬度达到HRC60以上，配合直线轴承使用时磨损量极小，日常维护仅需定期在光轴表面涂抹少量润滑脂即可，不需要频繁更换易损件。夹持板采用铝合金板材加工而成，重量轻且刚性足够，不会因为自身重量导致直线轴承承受额外的偏载。连杆同步机构的铰接点均采用自润滑轴承，长时间往复运动也不会出现卡顿、间隙过大的问题。驱动端的气缸采用标准带磁环气缸，可配合磁性开关检测夹持板的伸出与缩回位置，将动作信号反馈给产线的控制系统，实现全自动化运行，不需要人工干预。

　　在实际产线应用中，这套机构还可根据工位需求拓展功能，比如在夹持板上加装真空吸盘，在定位完成后直接将箱体抓取转移到下一工位，也可在夹持板上加装条码扫描器或视觉相机的安装位，在定位的同时完成箱体信息的采集，不需要额外设置单独的检测工位，进一步压缩产线的整体长度。针对部分需要对箱体做高度方向定位的工位，还可在框架上方加装下压机构，与两侧的夹持机构配合实现箱体的六自由度定位，满足更高精度的装配作业需求。
