RC遥控直升机专用Y型天线固定支架

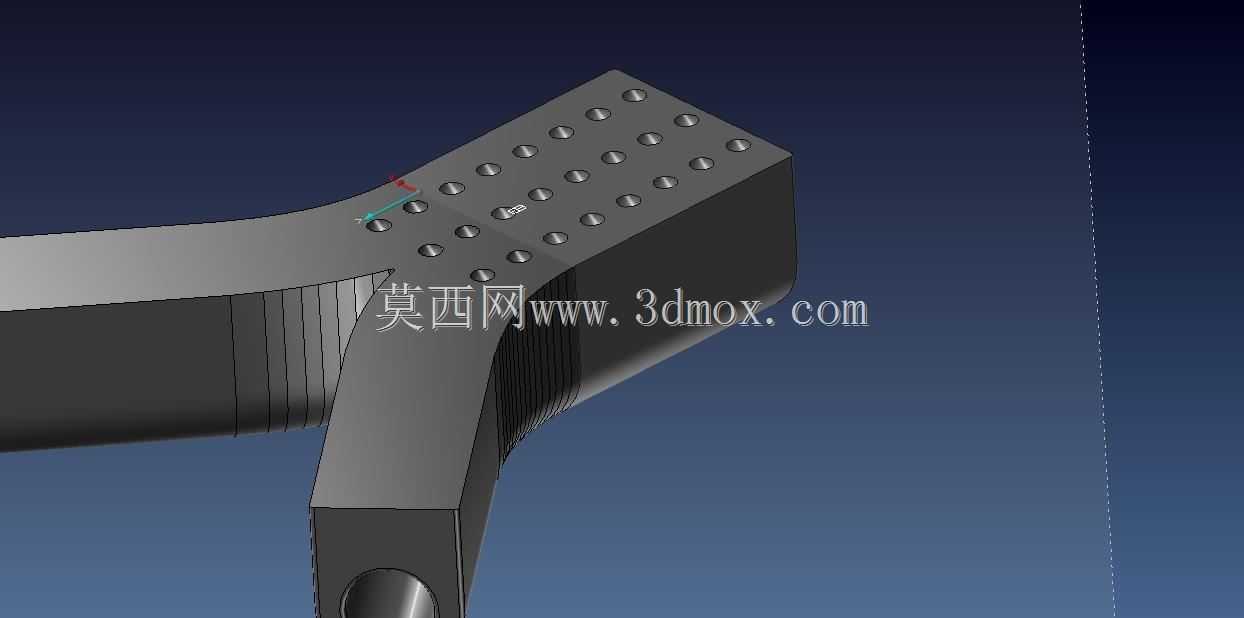

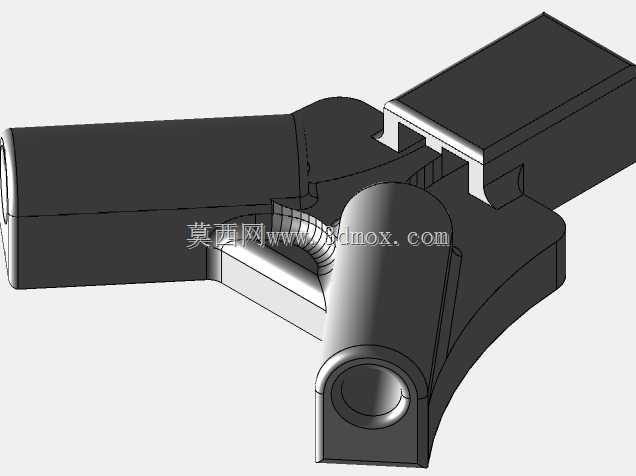

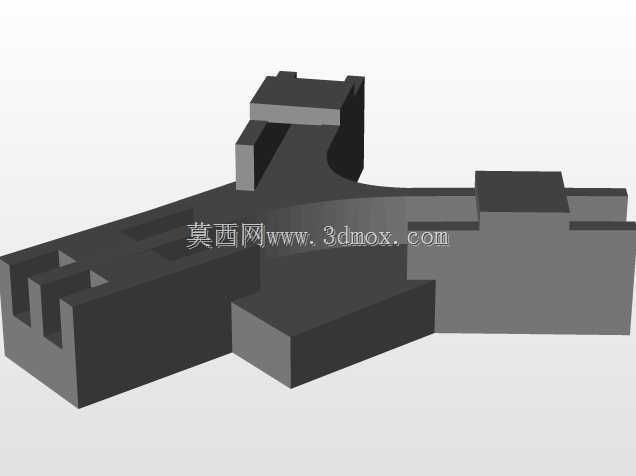

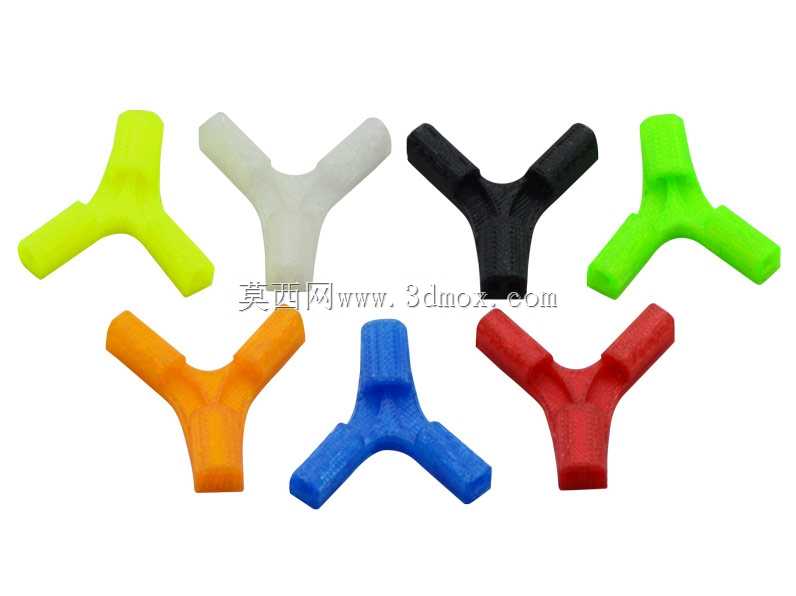

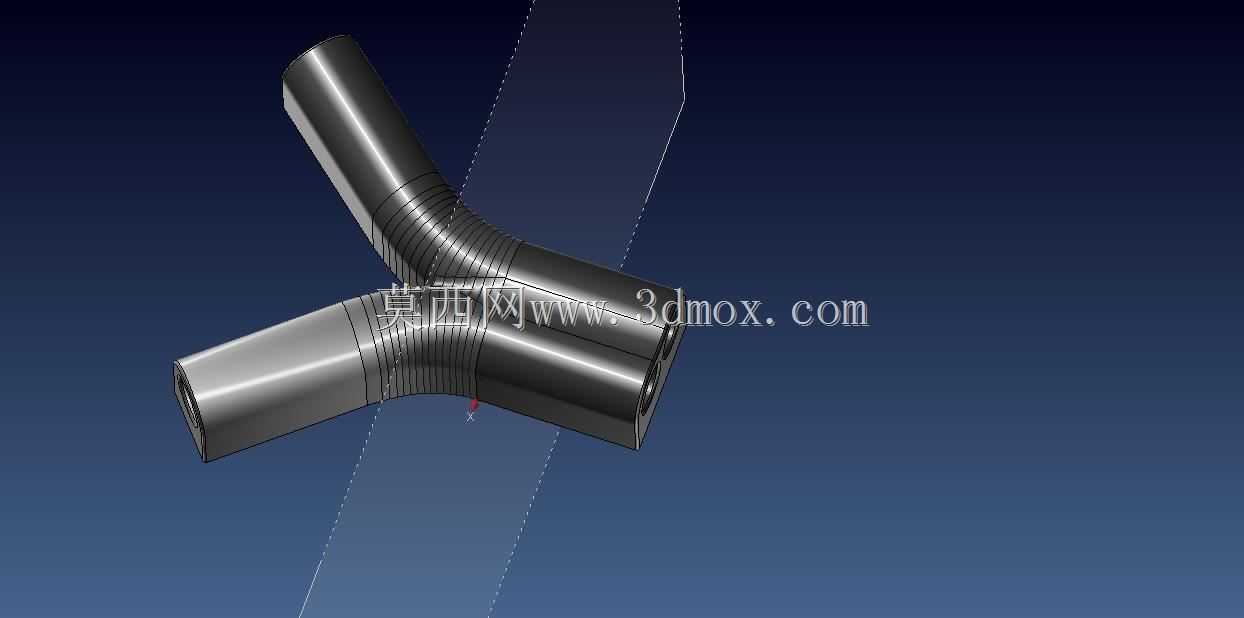

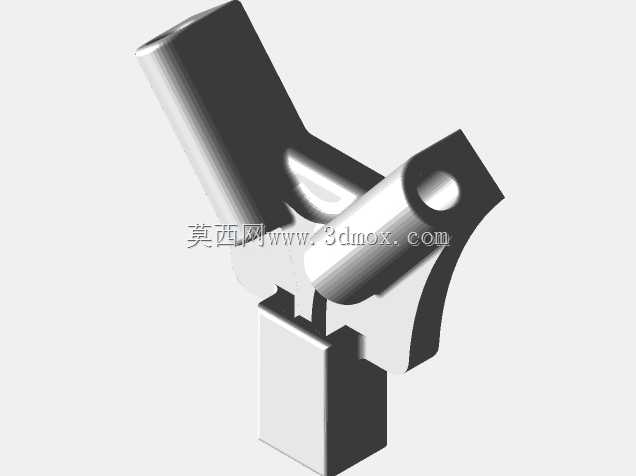

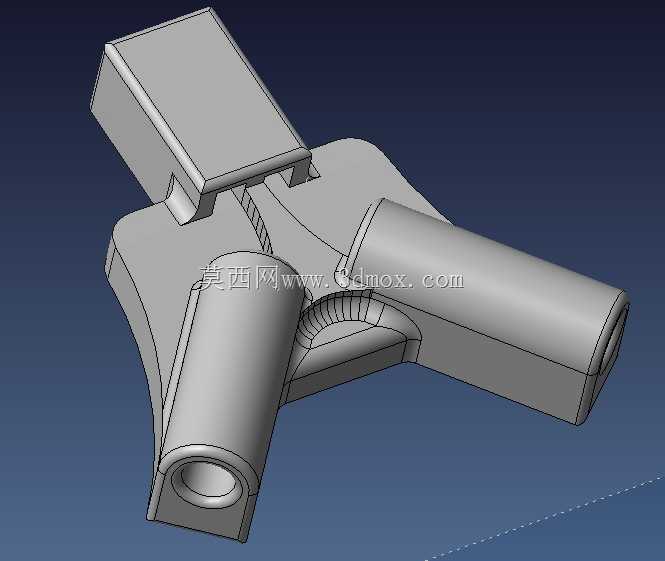

　　航模飞行作业中，遥控信号的稳定传输直接决定飞行安全与操控精度，尤其是RC直升机这类姿态调整频次高、飞行姿态变化幅度大的航模设备，天线的安装位置与固定方式会直接影响信号接收的全向性——常规的天线直接粘贴或扎带捆绑方式，在直升机做3D特技动作、高速自旋或者大角度机动时，很容易出现天线移位、信号遮挡甚至脱落的问题，轻则出现信号延迟导致操控失误，重则直接触发失控坠机，造成整机设备损坏。这款Y型结构的天线固定支架，正是针对RC直升机的机身布局特点设计的专用固定构件，解决传统天线固定方式的诸多痛点。从结构设计逻辑来看，支架采用三端连通的Y型分叉构型，并非随意设定的造型：其中两个同轴排布的筒状接口，用于匹配直升机机身侧部的碳纤管或者金属安装杆，

　　通过插接配合实现支架本体的快速定位，接口内径与常见的4mm、5mm航模机身支撑杆尺寸匹配，安装时不需要额外对机身结构做打孔改装，只需要将支架穿入对应杆段，调整到合适角度后点胶或者用紧定螺钉固定即可，不会破坏原有机身的结构强度，也不会额外增加过多的装配工作量。第三个分叉的筒状结构则是天线安装位，内部预留的通孔可以直接穿过2.4G接收机天线的馈线，端部的限位台阶可以卡住天线的塑胶基座，避免飞行过程中天线因为振动出现轴向窜动，同时这个分叉的延伸角度经过反复调整，安装后天线的朝向会偏离机身金属构件、电机、电调这类会产生电磁屏蔽的部件，最大程度减少信号遮挡，保证各个飞行姿态下天线的信号接收角度都能覆盖遥控信号的发射方向。

　　考虑到航模配件对重量的严苛要求，整个支架的壁厚做了均匀的薄壁化处理，在保证结构强度的前提下尽可能降低自重，不会给直升机增加额外的飞行负载；三个筒段的衔接位置做了大圆弧过渡，避免直角结构带来的应力集中问题——毕竟直升机飞行过程中持续存在高频振动，应力集中位置很容易在长时间飞行后出现疲劳断裂，圆弧过渡的结构可以让振动产生的应力均匀分散到整个衔接区域，提升支架的抗疲劳寿命。支架的外表面做了顺滑的曲面处理，没有突兀的凸起或者棱角，一方面可以降低飞行过程中的风阻，减少不必要的气动干扰，另一方面也能避免安装调试过程中尖锐棱角划伤手或者损坏机身的蒙皮、线路。从安装边界来看，支架的整体轴向长度控制在合理范围内，

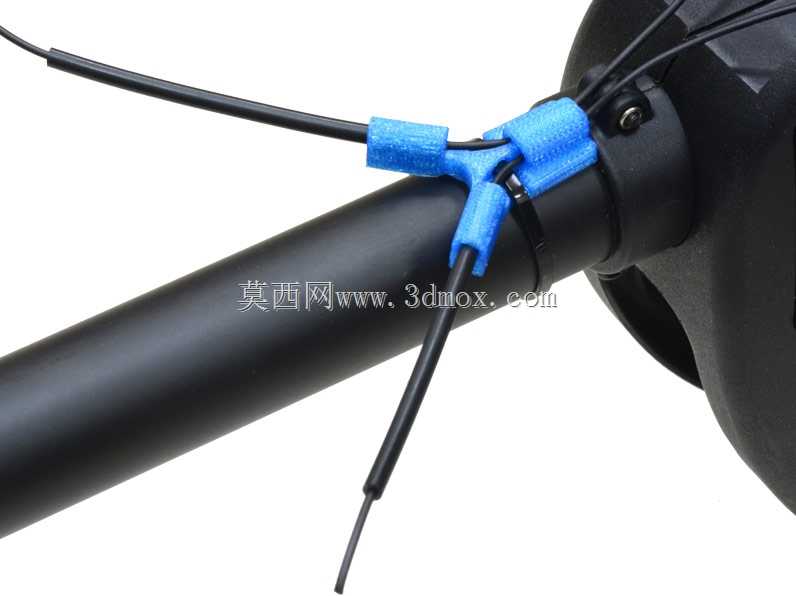

　　安装后不会突出到直升机旋翼的旋转半径内，也不会和尾拉杆、舵机摇臂这类运动部件产生运动干涉，不管是用在450级、500级的常规电动RC直升机上，还是更小的室内3D直升机改装，都能找到合适的安装位置；如果是用于油动直升机，只需要在安装接触面增加一层薄的减震泡棉，就可以抵消发动机带来的更大幅度振动，保证天线固定的稳定性。不同于市面上通用的L型天线座，这款Y型支架的分叉角度是专门针对直升机侧装天线的场景优化的，安装后天线下倾的角度刚好可以在直升机做倒飞动作时，让天线的接收面朝向地面的遥控发射端，避免倒飞状态下信号被机身完全遮挡；同时支架的筒状结构可以对天线馈线根部起到保护作用，很多航模失控故障都是因为馈线在长期振动下反复弯折出现线芯断裂，支架的通孔可以让馈线在根部位置保持固定的弯曲半径，不会因为反复弯折出现线芯疲劳断裂的问题。在实际装机使用时，不需要复杂的调试步骤，只需要先将接收机天线穿过支架的天线安装孔，把天线基座卡到位之后，再将支架的两个安装筒穿入机身对应的支撑杆，调整好天线朝向之后做固定即可，整个安装过程不需要特殊工具，普通航模玩家都可以快速完成装配。支架的结构也支持后期的改装调整，如果需要调整天线的朝向角度，只需要松脱固定点转动支架到合适位置重新固定即可，不需要重新粘贴或者打孔，适配不同的飞行场地与遥控习惯。
