焊接式重型平铰链三维结构设计

　　在工业设备柜体、重型防护门、钢结构检修口、特种装备舱门的结构设计场景中，铰接部件的选型直接决定了开合部件的运行稳定性、承载能力与长期服役寿命，这款焊接型重型平铰链正是针对大载荷、高可靠性的铰接需求开发的结构件。不同于常规螺丝固定的轻型铰链，该款铰链采用焊接安装的固定形式，两个铰接页片可直接与待连接的金属构件通过熔焊连接为整体，不存在螺丝松动、连接孔位磨损的隐患，尤其适合表面不适合开孔、需要承载大重量门体、长期承受振动载荷的应用场景，比如矿山设备的检修舱门、焊接工装的防护挡板、重型仓储设备的开合侧板、户外钢结构的通行门等工况，都能适配这类焊接固定的重型铰链。从结构设计逻辑来看，这款铰链采用三段式同轴销轴结构，

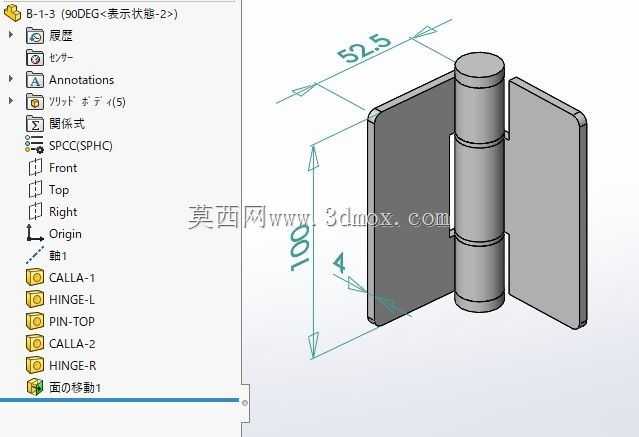

　　中间的圆柱销轴套作为转动核心，将左右两个页片串联为可绕轴转动的整体，销轴与页片的配合间隙控制在合理范围，既保证转动过程无卡滞，又避免间隙过大带来的开合晃动问题；页片边缘做了圆角过渡处理，既可以减少焊接过程中的应力集中，也能避免安装使用过程中尖锐边角划伤操作人员，同时页片厚度经过针对性设计，能够承受大重量门体的垂直载荷与开合过程中的侧向冲击力，不会出现页片变形、销轴弯曲的失效问题。从安装边界尺寸来看，该铰链闭合状态下总宽度为52.5mm，页片高度方向尺寸为100mm，页片厚度为4mm，设计人员在做结构布局时，可以直接参考该尺寸预留安装空间，焊接时需要保证两个页片分别与两个待连接构件的贴合面完全贴合，销轴轴线保持垂直或水平状态，

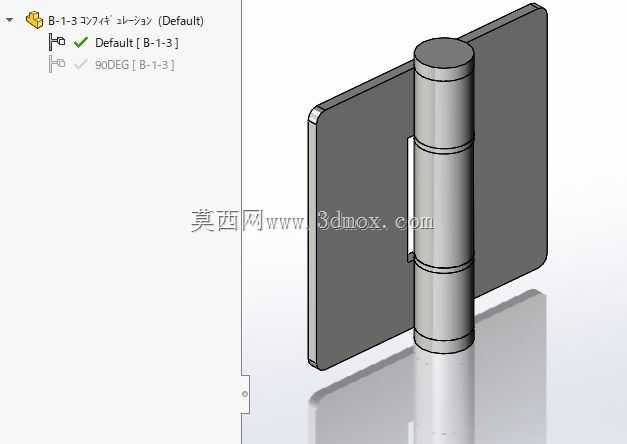

　　避免焊接变形导致铰链转动卡滞；同时该铰链支持90度开合状态，能够满足常规舱门、防护门的最大开合角度需求，不需要额外设置转动限位结构，依靠自身结构即可实现平面闭合与90度开启的状态切换。在实际建模过程中，该模型完整还原了铰链的所有结构细节，包括页片的倒角、销轴的分段结构、各部件的配合关系，设计人员既可以直接将该模型导入到整体设备的装配体中做干涉检查、开合运动模拟，也可以参考该结构的尺寸参数做同类型铰接结构的改型设计，比如调整页片高度、厚度来适配更高载荷的需求，或者调整销轴直径来提升抗剪切能力。不同于民用门窗使用的轻型合页，这类重型焊接铰链的核心设计要点是连接可靠性与转动耐久性，所有结构尺寸的设计都围绕承载能力展开，

　　页片与销轴的接触长度经过优化，能够将转动过程中的接触应力分散到更大的接触面上，减少长期转动带来的磨损，延长部件的更换周期；焊接边的预留长度也充分考虑了常规焊接工艺的操作空间，不需要额外加工焊接坡口即可实现牢固的焊缝连接，降低现场安装的工艺难度。在做设备结构选型时，如果遇到门体重量较大、安装位置存在持续振动、不允许在构件表面开孔穿螺丝的工况，就可以选用这类焊接式重型平铰链，安装时只需要将两个页片分别点焊定位在两个待连接构件上，确认开合顺畅无卡滞后再完成满焊作业即可，不需要加工安装孔，也不需要配套螺丝、螺母等紧固件，整体安装效率更高，连接强度也远高于螺丝固定的铰链结构。
