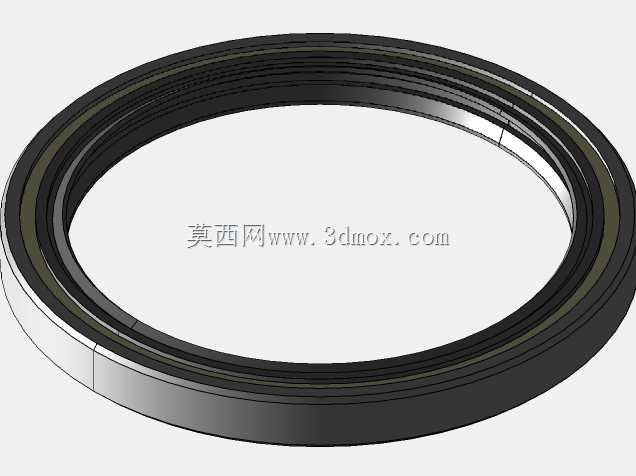

NOK标准AE4282E0型径向轴用密封圈

　　这款径向轴用密封圈，适配φ115mm轴径的旋转动密封工况，对应安装腔体内孔尺寸为145mm，密封唇口轴向有效接触宽度14mm，是工业传动系统里阻隔润滑油泄漏、阻挡外界粉尘与切削液侵入轴承腔的核心密封元件。从实际工况适配来看，这类密封件广泛覆盖减速机输出轴、电机端盖、液压泵主轴、机床主轴箱、工程机械行走机构轮边等存在旋转轴动密封需求的场景，不同工况下可根据接触介质选择对应橡胶材质，本次模型对应的丁腈橡胶配方，可适配常规矿物基润滑油、润滑脂环境，工作温度覆盖-40℃到120℃区间，能满足绝大多数通用工业设备的密封需求。

　　从结构设计逻辑来看，该密封圈采用典型的外骨架全包胶结构，金属冲压外圈作为刚性支撑主体，外圈外圆包覆的橡胶层在压入安装腔体时，可通过橡胶的弹性形变填充腔体孔壁的微观加工刀痕，避免外圈配合面出现静态泄漏路径；内部嵌入的环形螺旋弹簧持续为密封唇口提供均匀的径向抱紧力，补偿唇口长期运行后的磨损量，保证唇口与轴表面始终保持稳定的接触比压，接触带宽度控制在0.3-0.5mm区间，既不会因接触压力过大导致唇口过快磨损失效，也不会因压力不足出现润滑油渗漏。唇口的接触角度经过流体力学优化，空气侧接触角略大于油侧接触角，运行过程中可将轴表面附着的润滑油泵回腔体内部，形成动态的密封油膜，避免干磨工况出现。

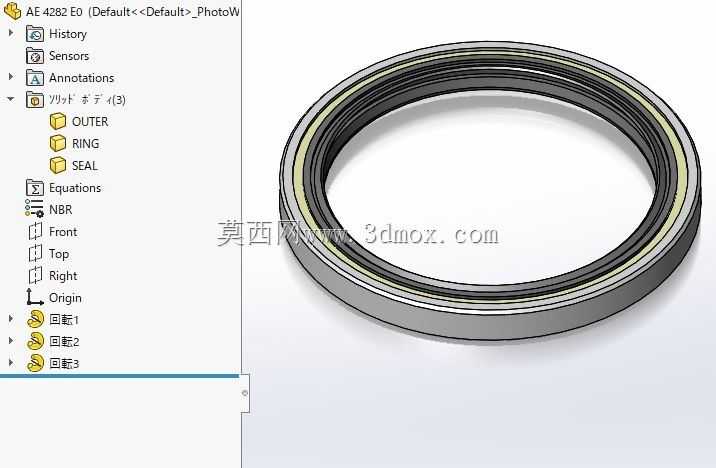

　　建模过程中严格遵循密封件的实际安装公差要求，外圈外径设置了0.15-0.25mm的过盈量，保证压入腔体后不会随轴转动发生跟转位移；内唇口与轴的配合设置了0.8-1.2mm的径向过盈量，匹配弹簧的抱紧力可覆盖轴的径向跳动公差，在轴存在0.1mm以内径向跳动的工况下仍能保持稳定密封效果。模型拆分了外圈金属骨架、中间密封橡胶体、锁紧弹簧三个独立零件，可直接用于装配体的干涉检查，在设备设计阶段即可验证密封件的安装空间是否充足，避免出现腔体深度不足、轴倒角不符合安装要求导致密封件装配时被切唇的问题。

　　实际选型应用中，这类密封件的安装边界需要重点关注：轴表面的粗糙度需要控制在Ra0.2-Ra0.8之间，表面不能存在螺旋状加工刀痕，否则会在轴旋转时形成泵吸效应导致润滑油沿刀痕渗漏；安装腔体的孔口需要设置15-30度的导入倒角，轴端需要设置圆滑过渡倒角，避免装配时尖锐边角刮伤密封唇口；压装过程需要使用专用工装均匀施力于密封圈外圈，不能直接敲击唇口部位，防止骨架变形导致密封失效。该模型的尺寸参数完全匹配NOK标准AE系列油封的安装尺寸，可直接替换同规格的进口密封件，在设备维修、国产化替代设计中可直接调用，无需反复核对安装尺寸，减少设计阶段的重复建模工作量。

　　从密封失效的预防角度来看，建模时还原了唇口的微观倒角结构，设计人员可在装配仿真中模拟唇口与轴的接触状态，验证轴的表面处理工艺是否匹配密封要求，比如轴表面如果采用镀铬处理，需要保证镀层无剥落、无针孔，避免长期运行中磨伤唇口；如果工况存在外部泥水、粉尘侵入的风险，还可在该密封圈外侧加装防尘副唇，模型预留了副唇的安装空间，可根据实际工况快速修改结构，适配不同防护等级的设备需求。
