中间法兰型直线滚珠导向衬套结构

　　这款中间圆法兰式直线导向衬套，是自动化传动系统里常用的直线运动支撑部件，日常在各类需要高精度直线往复动作的设备上都能见到它的身影，比如半导体晶圆搬运模组的导向轴配套、包装设备的料仓推拉机构、检测设备的探针升降滑台、小型数控设备的进给导向单元，甚至部分医疗检验设备的样本架移送结构里，都能用到同类型的支撑衬套。它的核心作用是给穿过内孔的光轴提供低摩擦的往复运动支撑，相比无衬套的光轴直接穿板结构，它能把滑动摩擦转化为滚珠的滚动摩擦，大幅降低运动阻力，同时保证轴的运动同轴度，避免轴在往复动作中出现偏摆、卡滞的问题。

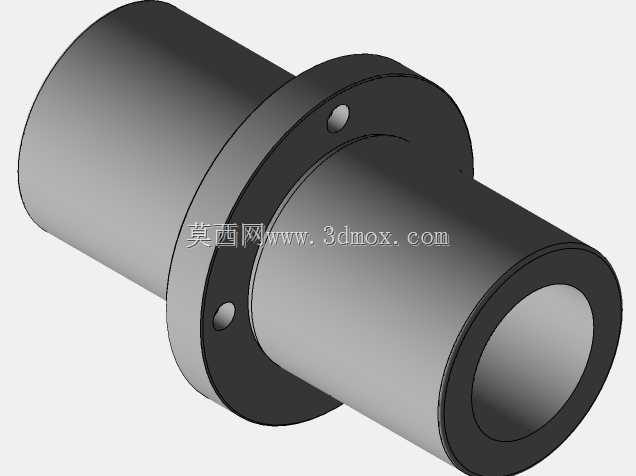

　　从结构设计逻辑来看，这款衬套把安装法兰设置在套筒的中间位置，和两端突出的套筒段形成对称结构，这种设计和端部法兰的衬套相比，最大的优势是安装时可以从安装板的任意一侧穿入固定，不需要预留单侧的法兰避让空间，适合安装板厚度较大、或者安装空间两侧都有结构遮挡的场景，安装时法兰盘嵌入或者贴靠在安装板的对应位置，通过法兰上的三个均布安装孔穿入螺丝锁紧，就能把衬套完全固定，不会出现轴向窜动。衬套的内孔是和配套光轴间隙配合的高精度滚道，内部的滚珠保持架会均匀排布钢球，钢球在保持架的滚道内循环滚动，在光轴做直线运动时，钢球沿着内滚道循环，不会出现滚珠脱落的问题，同时保持架的材质一般选用自润滑特性的工程塑料或者铜基合金，即使在短时间缺润滑的工况下，也不会出现瞬间抱死的情况。

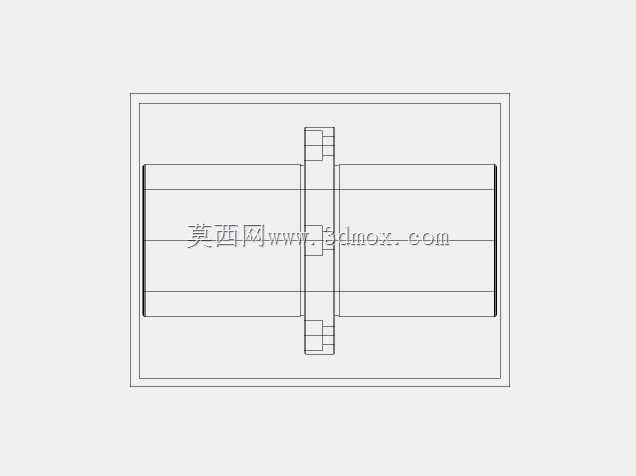

　　从安装边界尺寸来看，这款衬套的适配光轴直径为60mm，法兰盘的安装孔分布圆直径为112mm，安装孔采用M10的螺丝规格，四个？不对，图里能看到三个均布的沉头安装孔？哦不对，标注是M10x4，也就是四个均布的M10螺纹安装孔，安装时需要在安装板上加工对应直径的衬套穿过孔，孔径要比衬套的套筒外径大0.1-0.2mm的安装间隙，同时在安装板对应法兰的位置加工沉台或者平面，保证法兰安装面和光轴的垂直度，一旦安装面有倾斜，会导致光轴运动时受力不均，不仅会增大滑动阻力，还会加速钢球和滚道的磨损，大幅缩短衬套的使用寿命。套筒两端的突出段长度是对称的，在安装时两端都可以作为轴的穿入端，不需要区分进出方向，这给现场装配带来了很大的便利，不会出现装反需要返工的问题。

　　在实际选型应用的时候，需要注意这类衬套的负载特性，它主要承受径向的负载，对于轴向的力几乎没有承载能力，所以不能用它来承受轴向的推拉载荷，轴向的限位需要在光轴上额外设置卡簧或者限位挡块来实现。另外，衬套的密封结构在两端都有简易的防尘密封圈，能够阻挡大部分的粉尘、碎屑进入内部滚道，但是在粉尘特别大的工况下，比如木工机械、粉体输送设备上使用时，还需要额外增加外置的防尘护套，避免硬质颗粒进入滚道划伤钢球和内孔表面，导致运动卡顿。日常维护时，只需要定期在注油孔添加少量的润滑脂，就能保证衬套长期处于低阻力的运行状态，不需要频繁拆解维护。

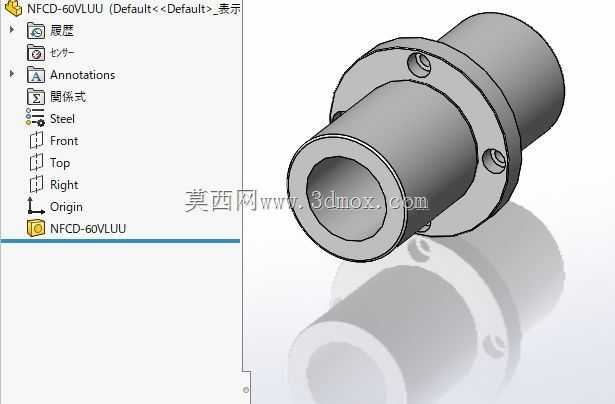

　　从建模的角度来说，这类标准件的建模需要重点保证几个关键尺寸的精度：首先是内孔的直径公差，一般这类直线衬套的内孔公差要控制在H7的精度等级，和g6公差的光轴配合才能得到合适的滑动间隙；然后是法兰端面和内孔轴线的垂直度，这个形位公差如果超差，安装后会导致光轴别劲；还有安装孔的位置度，要保证四个安装孔的分布圆直径和角度误差在允许范围内，避免安装时螺丝穿不进去。建模时可以先绘制内孔和套筒的外圆轮廓，再在中间位置拉伸法兰盘，之后阵列安装孔，最后绘制内部的滚珠保持架和钢球的简化结构，不需要把每一颗钢球都详细建模，在装配时只需要保留衬套的外部轮廓和关键安装尺寸，就能满足整机装配的干涉检查需求。

　　在实际的设备装配调试过程中，这类衬套的安装要避免敲击，尤其是不能用铁锤直接敲打套筒的内孔或者法兰端面，应该使用铜棒或者软质垫块轻轻敲入安装孔，锁紧法兰螺丝时要采用对角锁紧的方式，逐个均匀拧紧螺丝，避免因为锁紧力不均导致法兰变形，挤压套筒导致内孔圆度超差，影响光轴的顺畅滑动。如果发现安装后光轴滑动阻力过大，要及时检查安装面的垂直度、衬套是否有偏斜、螺丝是否锁紧力过大，不要强行推动光轴，否则会导致滚道表面产生压痕，造成永久性的损坏。
