SUS304不锈钢四孔平开合页结构设计

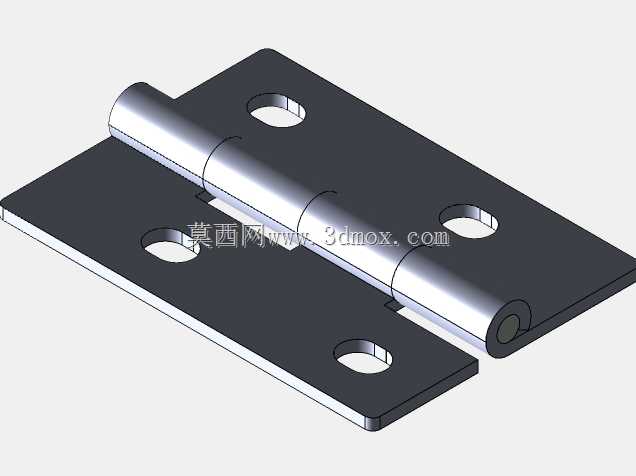

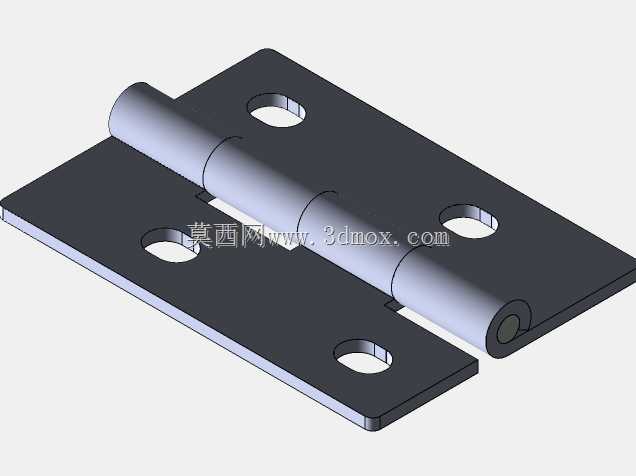

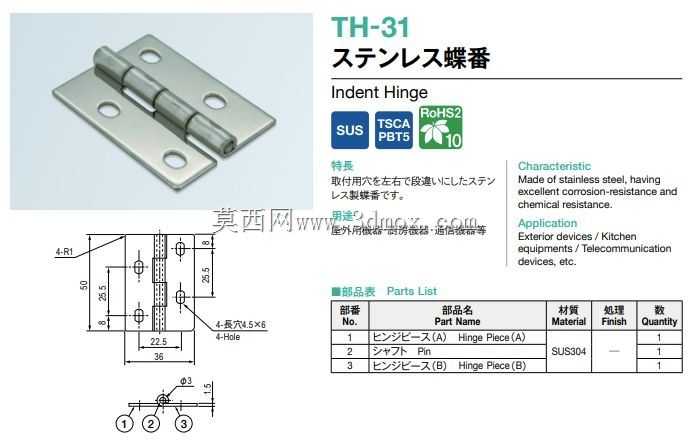

　　这款TH-31型平开合页采用SUS304不锈钢材质打造，核心适配厚度1mm的薄板安装场景，单页片长宽尺寸为36mm×50mm，配套4个M4规格安装孔位，孔位沿页片长度方向对称排布，孔边距页片边缘预留足够的安装操作空间，避免螺丝锁紧时出现边部开裂、滑牙问题。合页的销轴采用同材质不锈钢卷制工艺，页片卷圆部位同轴度控制在合理公差范围内，开合过程无卡顿、旷量，转动阻尼均匀，长期使用不会出现销轴脱出、页片错位的问题。

　　从实际应用场景来看，这类小尺寸不锈钢合页多用于洁净环境下的小型箱体门、设备检修小门、轻型防护盖板的铰接连接，比如食品加工设备的观察窗门、实验室小型仪器箱盖、户外通讯设备的防雨小门、洁净车间内的轻型隔断门，SUS304材质本身具备优秀的防锈耐腐蚀性能，可适应潮湿、弱酸碱腐蚀的工况，无需额外做表面防锈处理，日常维护成本极低。

　　设计过程中，首先要明确安装边界：两个页片分别固定在门框与门扇上时，合页闭合状态下总厚度不超过6mm，不会突出门板表面影响外观或造成磕碰；开合角度最大可达到180度，完全开启时页片之间无干涉，门扇可完全贴靠侧边墙面或设备侧壁，充分利用通行或操作空间。卷圆部位的间隙控制是设计核心，间隙过小会导致开合阻力过大，低温环境下甚至会出现抱死无法转动的问题；间隙过大则会导致门扇下垂、晃动，密封性能下降，建模时需要预留合理的配合公差，同时考虑不锈钢板材冲压后的回弹量，确保卷圆成型后尺寸符合装配要求。

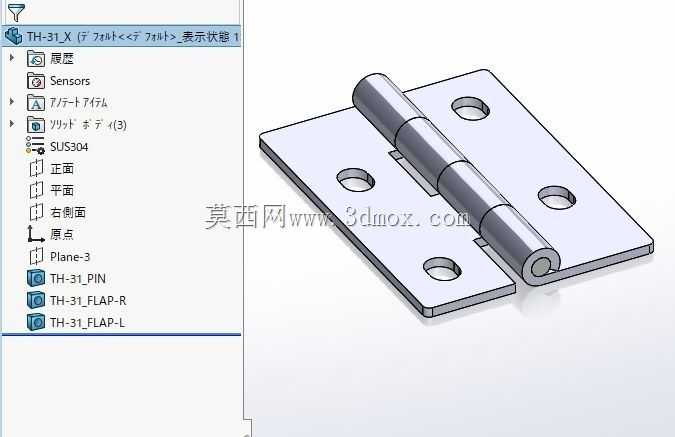

　　安装孔位采用沉头设计，适配M4沉头螺丝，锁紧后螺丝头完全埋入页片表面，不会突出刮擦过往人员或物品，页片四个边角做了小圆角钝化处理，避免安装和使用过程中划伤操作人员。拆分建模时将结构分为左页片、右页片、销轴三个独立零件，装配后可模拟真实开合动作，方便设计人员验证不同安装位置下的开合干涉情况，也能直接导出工程图用于冲压模具开发、加工工艺编排。

　　在设备选型阶段，需要根据门扇的重量、开合频率确认合页的承重能力，这款合页单只承重约3-5kg，单扇门建议配套2-3只均匀排布，确保门扇受力均匀，长期使用不会出现变形下垂。相比普通铁质合页，不锈钢材质的合页不需要做电镀、喷漆处理，不存在镀层脱落、生锈污染环境的问题，完全符合食品、医疗、户外设备的使用要求。页片表面采用拉丝处理，既保留了不锈钢的金属质感，也不容易残留指纹、污渍，日常清洁只需用软布擦拭即可。

　　建模过程中需要注意冲压工艺的可行性，页片上的安装孔与卷圆部位的距离要满足冲压模具的强度要求，避免距离过小导致冲压时模具崩刃、板材开裂；卷圆部位的接缝要做紧密贴合处理，避免使用过程中积灰、藏污，影响转动灵活性。销轴两端做了铆压处理，将两个页片可靠连接在一起，不会因为频繁开合导致销轴窜动脱出，整体结构没有多余的零件，装配简单，可靠性高，适合大批量标准化生产。
