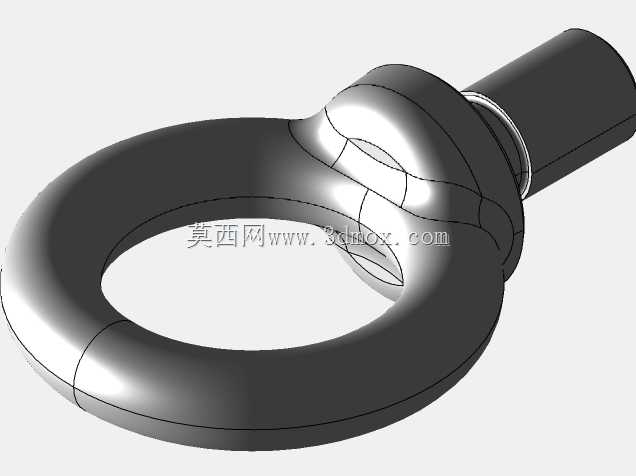

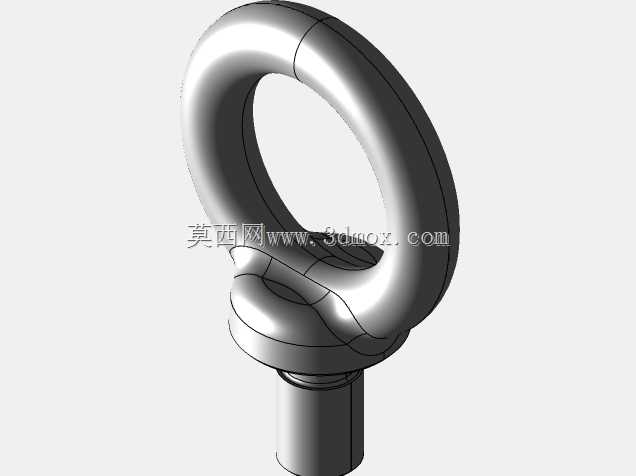

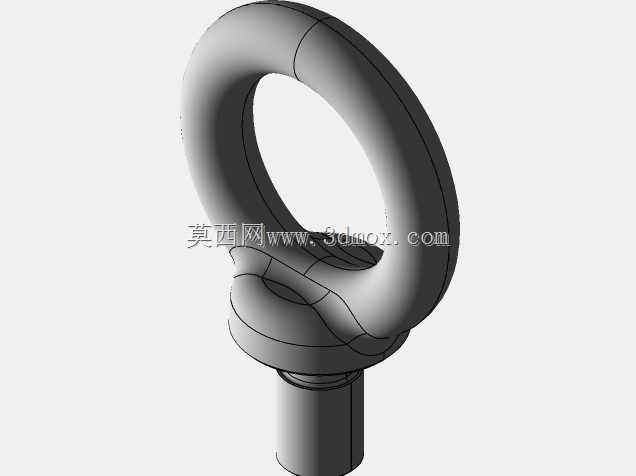

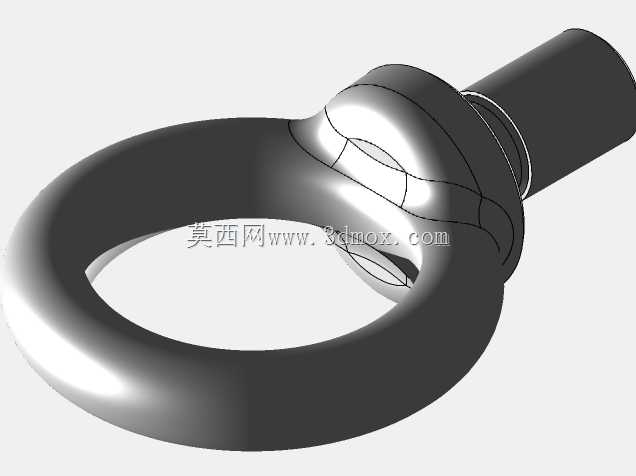

在工业吊装、设备预装、重型模组转运的场景里,这类带环形吊耳的螺栓是非常常见的受力连接件,和普通外六角螺栓的核心区别在于,它不需要额外搭配吊具卡扣,自身集成的环形结构可以直接穿入卸扣、吊装带,省去了临时焊接吊点、额外加工连接孔的工序,尤其适合中小型设备本体上的预制吊点设计。从结构上看,这款M12规格的吊环螺栓,环形部分采用整圆锻压成型的流线过渡,环体和螺杆衔接的位置做了圆弧加厚处理,没有直角应力集中缺口,这部分是整个零件的受力核心,日常吊装作业中90%以上的吊环失效都出现在环杆衔接位置,设计时特意把衔接段的直径做的比螺杆公称直径大15%左右,避免螺纹受力段延伸到弯折区域。螺杆部分采用标准公制粗牙螺纹,
螺纹长度覆盖了常规设备安装板厚的适配范围,从3mm薄钣金到10mm厚的安装座都能通过螺母锁紧,建模时特意把配套的六角螺母做了约束隐藏,只保留螺杆和吊环主体的结构,方便设计人员直接调用到装配体里,根据实际安装板厚调整螺纹旋入长度,不需要额外删除冗余零件。很多新手设计吊点时容易忽略吊环的安装边界,这款吊环的环形部分内径预留了足够的卸扣穿入空间,常规1吨级的弓形卸扣可以直接穿入,环体的外圆轮廓做了倒圆处理,不会切割吊装带的纤维层,吊装作业时即使吊带有小幅偏摆,接触面也是圆弧过渡,不会出现应力割伤的隐患。安装时需要注意,吊环的支撑面必须和设备安装面完全贴合,不能有倾斜间隙,因为这类吊环设计的额定载荷是垂直起吊方向的,如果侧向斜拉超过15度,

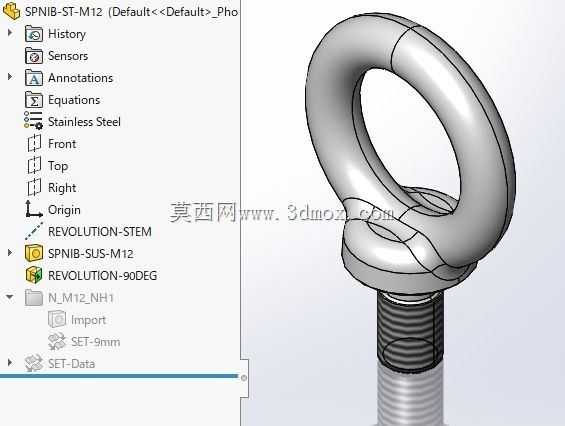

环体的受力会成倍增加,很容易出现变形断裂。从材质适配来看,建模采用的不锈钢参数对应SUS304和SUS316两种常用牌号,前者适合普通车间、室内设备的吊装场景,后者可以用在沿海、化工腐蚀环境里,不需要额外做表面防腐处理。建模过程中,环形部分采用旋转特征生成基础轮廓,衔接段的圆弧过渡做了曲率连续处理,导入有限元分析软件时不需要额外修补几何破面,螺杆部分的螺纹采用真实螺旋扫描生成,不是贴图修饰特征,做干涉检查时可以准确判断螺纹和安装孔的配合间隙,不会出现装配时螺纹穿不过孔的问题。很多设备厂在做小型电机、泵体、阀组的整机设计时,都会在壳体的重心对称位置预制2-4个这类吊环螺栓的安装孔,相比焊接吊耳,
这种螺纹连接的吊环可以在设备安装完成后拆卸下来重复利用,不会在设备外表面留下突出的焊疤,外观更整洁,也避免了焊接应力带来的壳体变形风险。设计时还要注意安装面的平面度要求,吊环的支撑面如果压在有焊缝、凸起的不平整面上,锁紧时会给螺杆带来附加的弯曲应力,起吊时很容易从螺纹根部断裂,所以调用这个模型做装配设计时,要在安装位置预留出直径大于吊环衔接段直径的沉孔或者平整凸台,保证支撑面完全贴合。另外环体的内部空间要预留出吊装作业的操作空间,不能和设备上的其他管路、钣金件距离太近,否则穿卸扣时会没有操作空间,强行穿入的话吊装带会和周边零件摩擦,起吊过程中磨断吊带引发安全事故。这款模型的建模基准完全对齐公制螺纹标准,螺杆的同轴度、环体和螺杆的垂直度都符合紧固件的行业公差要求,直接导出工程图就可以下发加工,不需要重新调整尺寸基准,对于做设备集成、工装设计的工程师来说,直接调用就能快速完成吊点布局,省去了从零开始绘制旋转轮廓、扫描螺纹的重复工作,也能避免自行建模时容易忽略的应力过渡、安装间隙等细节问题。
