米思米标准HTPS系列同步带轮结构

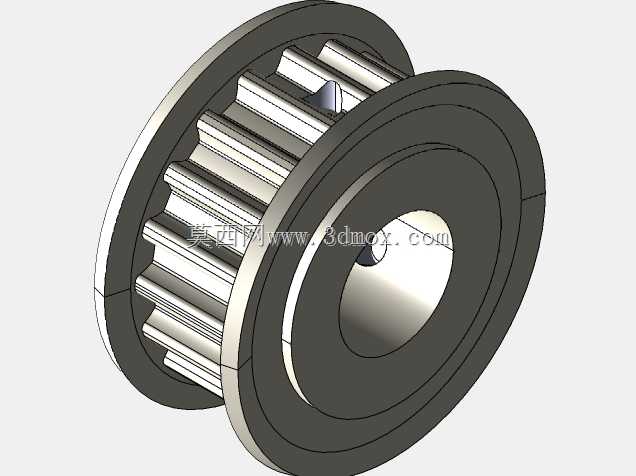

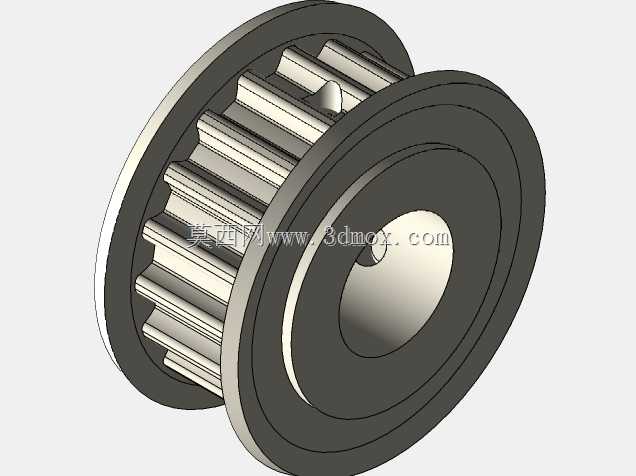

　　这款同步带轮属于HTPS系列高扭矩同步传动组件，主体采用SUS304不锈钢材质加工，适配S5M齿型同步带，节距5mm，18齿规格，匹配100mm宽度同步带使用，带轮两侧设置一体式挡边法兰，可避免传动过程中同步带出现跑偏、脱带问题，中心通孔为光孔设计，配套紧定螺钉实现轴向上的锁紧固定，安装时可根据适配轴径对中心孔进行二次精加工，适配不同直径的传动转轴。

　　在3C电子自动化装配线、食品包装输送设备、医药灌装生产线这类对传动精度、卫生等级有要求的场景中，这类不锈钢同步带轮的应用十分广泛，304材质的防锈特性可满足洁净车间、偶尔接触水汽或弱腐蚀介质的使用需求，不会像普通碳钢带轮那样容易生锈污染传动环境，也无需额外做表面镀层处理，减少了镀层脱落污染产品的风险。

　　从结构设计逻辑来看，带轮的齿型采用渐开线齿廓修形，和S5M同步带的齿槽可以实现无侧隙啮合，传动过程中背隙极小，可满足定位精度要求在0.1mm以内的往复传动场景，比如视觉检测工位的输送移位、贴标工位的标签送进机构，都能依靠这类带轮的精准传动保证工位动作的一致性。带轮的挡边法兰采用和轮体一体加工的结构，相比装配式挡边，不会出现挡边松动移位的问题，在高速传动（线速度可达30m/s）场景下也能保持结构稳定性，不会因为高速旋转的离心力导致挡边脱落。

　　安装边界方面，这款带轮的总宽度略大于适配同步带的宽度，两侧法兰高出齿顶一定高度，安装时需要预留足够的轴向空间，避免法兰和周边的机架、轴承座发生干涉；中心孔的初始加工余量足够适配常用的电机轴、传动轴直径，紧定螺钉的设置位置在轮体的轮毂段，锁紧时螺钉端面直接顶在转轴的平面位上，可传递额定扭矩，不会出现带轮和转轴之间的相对滑动，若需要传递更大扭矩，也可在中心孔位置加工键槽，配合平键使用进一步提升传动可靠性。

　　实际选型应用中，这类带轮常搭配同系列的惰轮、张紧轮组成完整的同步带传动机构，设计时需要注意带轮的节圆直径计算，保证传动比的准确性，同时要确认带轮的齿面粗糙度，粗糙度过高会加速同步带的磨损，粗糙度太低则容易出现打滑问题，这款带轮的齿面经过精加工，粗糙度控制在合理区间，可有效延长同步带的使用寿命。在半导体晶圆输送、锂电池极片传送这类对传动稳定性要求极高的设备中，这类不锈钢同步带轮不会产生磁干扰，也不会因为环境温湿度变化出现锈蚀掉屑的问题，能满足洁净室的使用要求。

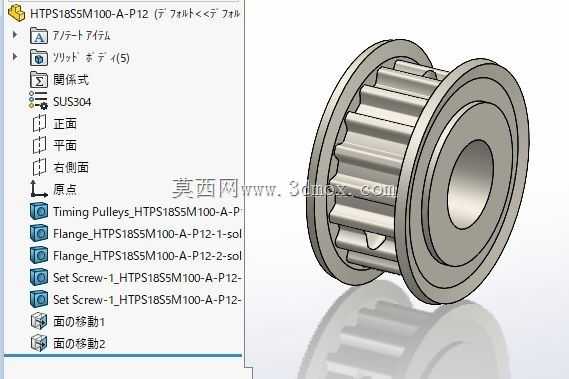

　　从建模逻辑来看，这款带轮的建模过程先通过齿型参数生成单个齿的轮廓，再通过圆周阵列生成全部轮齿，之后生成轮毂和两侧法兰结构，最后添加紧定螺钉的安装孔位，建模时严格遵循米思米标准件的尺寸公差，齿形公差、同轴度、端面跳动都符合传动件的精度要求，导入装配体时可直接和标准同步带、转轴、轴承等组件配合，无需额外调整尺寸，能大幅缩短设计阶段的标准件建模时间，也能避免自行建模出现的尺寸误差导致后续加工出来的零件无法装配的问题。在装配过程中，需要注意带轮的端面跳动控制，安装时要保证带轮的端面和转轴轴线垂直，否则会导致同步带单侧受力，加速带的磨损，严重时还会出现带边磨损断裂的问题；紧定螺钉锁紧时要采用对角锁紧的方式，避免带轮出现偏心，偏心会导致传动过程中出现振动，影响设备的运行稳定性，尤其是在高速传动场景下，偏心带来的振动会直接影响设备的加工或检测精度。
